독일 Trützschler(트뤼츠슐러) 서보드라이버 TRUTZSCHLER SM10 돌발 정지 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경기도 과천에 위치한 산업체에서 입고된 독일 Trützschler(트뤼츠슐러)의 서보드라이버 TRUTZSCHLER SM10 긴급 수리 사례입니다.

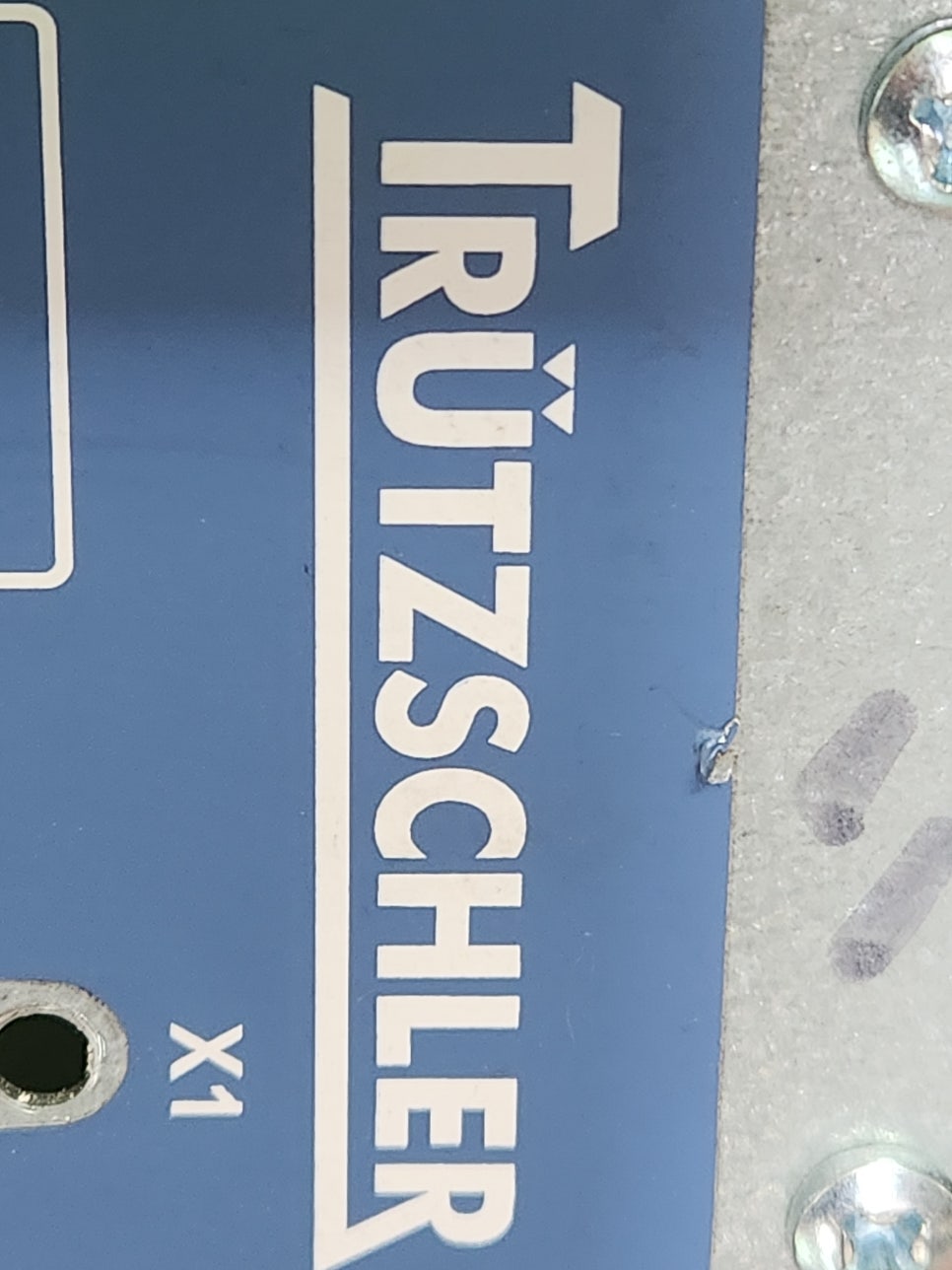

• 모델명: TRUTZSCHLER SM10
• 제조사: 독일 Trützschler(트뤼츠슐러)
• 품목: 서보드라이버
• 증상: 돌발 정지
• 수리 과정:
✅ 서보드라이버 분해 및 열화 부품 교체
✅ 제어보드 리페어 및 냉납 리볼링 작업
✅ 통신 단자부 클리닝 및 리플로우 작업
✅ 파워라인 정류 회로 점검 및 보호소자 보강
✅ 전체 부품 점검 후 테스트 운전 진행
30년 경력의 전자기기 수리 전문가로서, 독일 Trützschler(트뤼츠슐러) 사의 고성능 정방기/소면기 핵심 유닛인 SM10 서보 시스템의 긴급 수리 완료 리포트를 작성해 보았습니다.
섬유 공정의 핵심 장비인 SM10은 정밀한 모터 제어와 HMI 통신이 필수적입니다. 이번 사례처럼 '갑작스러운 작동 정지'는 라인 전체의 생산성 저하로 직결되기에, (주)메트영남은 원인 분석부터 부하 테스트까지 원스톱으로 신속히 처리하였습니다.
🧶 [수리완료] TRUTZSCHLER SM10 서보 시스템 긴급 복구

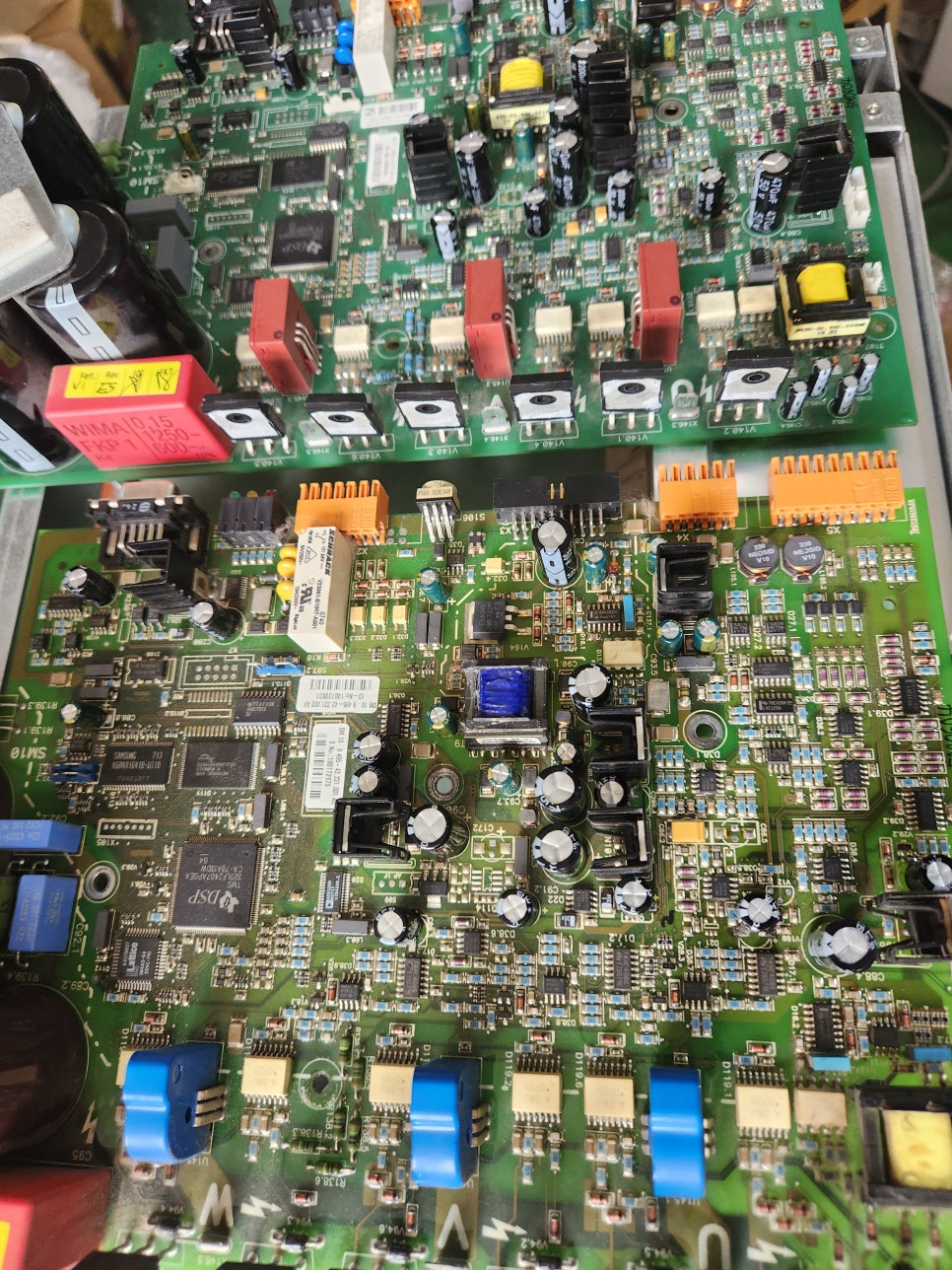

입고된 SM10 유닛은 서보 드라이버의 열화로 인한 시스템 셧다운과 함께 제어 로직의 냉납 현상으로 통신까지 단절된 복합 고장 상태였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 서보 드라이버 열화 부품 오버홀:
- 현상: 고속 구동 시 발생하는 발열로 인해 내부 파워 소자(IPM) 및 주변 드라이브 회로의 성능 저하로 인한 과열 알람 발생.
- 수리: 열화된 게이트 드라이버 IC와 고전압 콘덴서를 전량 교체했습니다. 특히 방열판의 서멀 그리스를 재도포하고 냉각 구조를 점검하여 열 방출 효율을 극대화했습니다.
- 제어보드 리페어 및 리볼링(Re-balling):
- 현상: 미세 진동과 열 변형으로 인해 칩셋 하단의 냉납(Cold Joint) 발생, 이로 인한 데이터 연산 오류 및 부팅 불안정.
- 수리: 정밀 현미경 하에서 주요 BGA 칩셋의 리볼링 및 리플로우 작업을 실시하여 신호 라인을 완벽히 복원했습니다.
- HMI 통신 모듈 및 단자부 클리닝:
- 현상: 단자부 오염으로 인한 통신 임피던스 증가 및 간헐적 통신 장애.
- 수리: 부식된 통신 단자를 고정밀 세정제로 클리닝하고, 진동에 강하도록 리플로우 납땜 보강을 통해 HMI와의 데이터 송수신을 정상화했습니다.
- 전원 공급부 노이즈 필터링 및 보호 소자 보강:
- 현상: 파워 라인을 통해 유입된 노이즈로 인해 정류 회로의 불안정성 확인.
- 수리: 노이즈를 억제하는 서지 보호기(Varistor)와 필터 콘덴서를 보강하여 외부 전기적 충격으로부터 내부 회로를 보호하도록 조치했습니다.
📋 2. TRUTZSCHLER SM10 핵심 점검 가이드
| 점검 항목 | 정상 상태 및 기준 | 고장 시 증상 |
| 서보 스테이터스 | 알람 없이 Ready 상태 유지 | 과열(Overheat) 또는 과전류 알람 |
| HMI 통신 | 실시간 데이터 갱신 정상 | 통신 타임아웃 또는 화면 멈춤 |
| DC Link 전압 | 부하 가동 시에도 정격 유지 | 모터 작동 시 전압 급락 및 정지 |
| 기판 온도 | 장시간 가동 후에도 적정 온도 | 특정 부위 변색 및 타는 냄새 |
❓ 3. 섬유 공정 관리자 FAQ (Trützschler 전용)
- Q1. 독일 장비라 수리용 부품 수급이 어렵지 않나요?
- A: (주)메트영남은 Trützschler SM 시리즈 전용 고사양 핵심 소자를 상시 보유하고 있어 외산 장비도 당일 긴급 수리가 가능합니다.
- Q2. 수리 후 현장 데이터(파라미터)가 초기화되지는 않나요?
- A: 제어보드 리페어 시 내부 메모리 보호를 최우선으로 합니다. 수리 후 별도의 셋팅 없이 바로 생산 라인에 투입 가능합니다.
- Q3. 갑작스러운 정지를 예방하려면 어떻게 해야 하나요?
- A: 주기적으로 내부 냉각 팬의 먼지를 제거하고, 3~5년 주기로 전원부 콘덴서 등의 예방 정비(Overhaul)를 받는 것이 가장 확실한 방법입니다.
- Q4. 긴급 수리 후 내구성이 보장되나요?
- A: 당일 출고를 원칙으로 하지만, 실제 현장 부하를 시뮬레이션한 에이징 테스트(Aging Test)를 거치기 때문에 재발 확률을 획기적으로 낮췄습니다.
💡 전문가의 조언
"TRUTZSCHLER SM10은 섬유 공정의 정밀도를 결정짓는 예민한 장비입니다. 단순히 동작만 시키는 수리가 아니라, 냉납 복구와 노이즈 보강처럼 보이지 않는 원인까지 해결해야 재고장을 막을 수 있습니다. 30년 전문가의 노하우로 귀사의 생산 라인이 24시간 멈춤 없이 돌아갈 수 있도록 최상의 컨디션으로 복구해 드렸습니다."
긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
