미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 40B 60B 70B 100B 200B 350B 500B 700B 긴급 수리 알람 발생, 동작불능 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 40B 60B 70B 100B 200B 350B 500B 700B 긴급 수리 알람 발생, 동작불능 수리 완료

안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
울산에 있는 산업현장에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S- 40B 60B 70B 100B 200B 350B 500B 700B 긴급 수리 사례입니다.

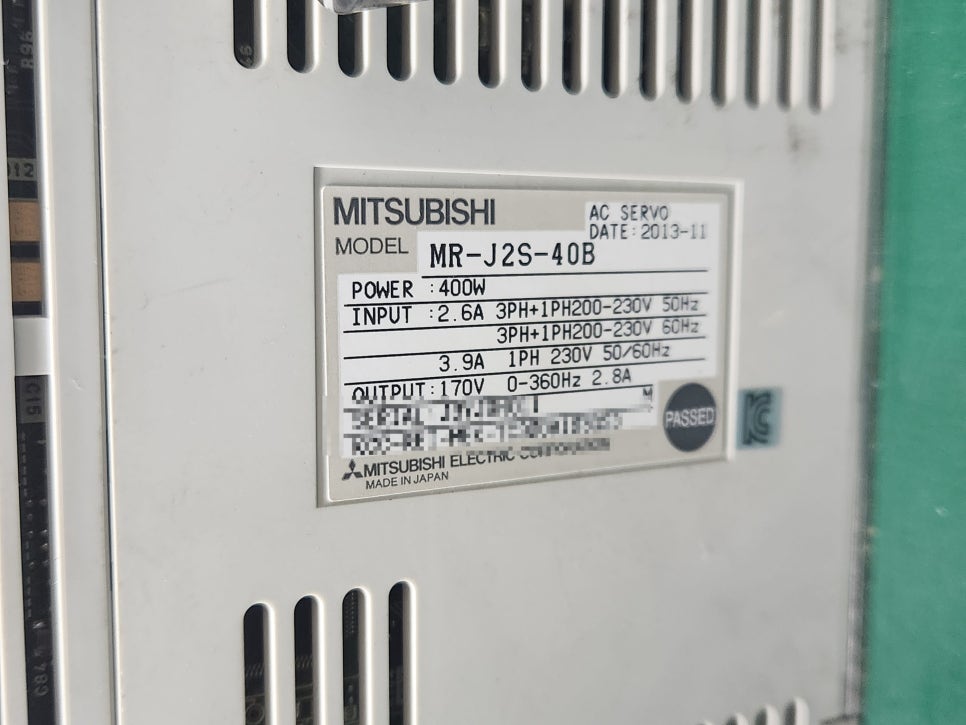

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 40B 60B 70B 100B 200B 350B 500B 700B



• 모델명: MR-J2S- 40B 60B 70B 100B 200B 350B 500B 700B



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: 알람 발생, 동작불능



• 수리 과정:



미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 40B 60B 70B 100B 200B 350B 500B 700B

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 40B 60B 70B 100B 200B 350B 500B 700B

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 40B 60B 70B 100B 200B 350B 500B 700B



미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 40B 60B 70B 100B 200B 350B 500B 700B



긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



(주)메트영남에서 진행하는 미쓰비시(Mitsubishi) MELSERVO-J2S-B 시리즈 서보 드라이버의 전문 수리 및 유지보수 정보를 정리해 보았습니다.



MR-J2S-B 모델은 SSCNET 고속 광통신을 이용해 다축 제어를 수행하는 모델로, 일반 A타입(범용)보다 통신 회로의 정밀도가 매우 중요합니다. 소형인 40B부터 대형인 700B까지 전 라인업의 소자 수리가 가능합니다.

---

⚠️ 주요 고장 증상 5가지

1.   AL.32 (과전류 / Overcurrent): 전원 투입 시 또는 운전 중에 발생하며, 내부 IGBT 파워 모듈 손상이나 전류 감지 회로(Hall CT)의 오작동이 주원인입니다.
2.   AL.10 (부족 전압 / Undervoltage): 내부 평활 콘덴서의 용량 저하로 인해 제어 전압을 유지하지 못할 때 발생합니다. (노후 장비에서 가장 빈번함)
3.   AL.16 (엔코더 에러 / Encoder Error): 광케이블이나 모터 엔코더 문제 외에도, 드라이버 내부의 엔코더 인터페이스 IC가 소손되었을 때 발생합니다.
4.   AL.8E (통신 에러 / Serial Comm. Error): B타입 특유의 광통신 회로 결함으로 상위 컨트롤러와 링크가 체결되지 않는 증상입니다.
5.   7-Segment 표시 불능: 메인 전원 인가 시 디스플레이가 켜지지 않는 현상으로, 내부 SMPS 전원 보드의 스위칭 소자 수명이 다한 경우입니다.

---

💡 사용자가 가장 궁금해하는 사항 5가지

1.   광케이블 연결부(SSCNET) 수리가 가능한가요?
   •   네, 광신호를 전기신호로 변환하는 커넥터 및 관련 통신 칩셋의 소손 시 해당 파트만 정밀 교체하여 복구가 가능합니다.
2.   MR-J2S 시리즈가 단종되었는데 신품 교체 외 방법은?
   •   J2S는 현재 단종되어 신품 구하기가 어렵고 가격이 매우 높습니다. 정밀 수리(오버홀)를 거치면 신품 수준의 성능으로 복구하여 비용을 70% 이상 절감할 수 있습니다.
3.   배터리(MR-BAT)를 교체했는데도 알람이 뜹니다.
   •   배터리 전압을 인식하는 내부 회로의 저항이나 소자가 열화된 경우입니다. 이 경우 드라이버 내부 보드 수리가 병행되어야 합니다.
4.   40B와 100B 등 용량별 수리 난이도가 다른가요?
   •   제어 보드는 유사하지만 파워 보드의 구성(IPM 또는 분립형 IGBT)이 다릅니다. 대용량(200B 이상) 모델은 방열판 분해 및 파워 소자 정밀 점검이 필수적입니다.
5.   수리 후 파라미터가 초기화되나요?
   •   수리 과정에서 파라미터 데이터가 저장된 EEPROM은 보존되므로, 현장에 장착 시 별도의 세팅 없이 즉시 가동이 가능합니다.

---

🚨 주요 알람 코드 정리 (MR-J2S-B 기준)

알람 코드	의미 (Description)	주요 원인 및 조치 방법
AL.10	부족 전압	입력 전원 결상 또는 내부 콘덴서 노후. (콘덴서 일괄 교체 필요)
AL.32	과전류	출력 단락 또는 파워 모듈(IGBT) 파손. (정밀 수리 필수)
AL.8E	통신 이상	SSCNET 광통신 회로 결함 또는 제어 보드 CPU 오류.
AL.30	회생 이상	회생 저항 불량 또는 내부 회생 트랜지스터 소손.
AL.50	과부하 1	기계적 과부하 또는 드라이버 내 전류 검출 소자 오작동.

---

📢 (주)메트영남의 정밀 수리 솔루션

MR-J2S-B 시리즈는 노후화로 인한 전원부 및 통신부 결함이 대부분입니다.

• 전 라인업 대응: 40B(400W)부터 700B(7kW)까지 각 용량별 전용 테스트 지그를 보유하고 있습니다.
• 소모성 소자 리뉴얼: 고장의 원인인 소자뿐만 아니라, 향후 고장이 예상되는 콘덴서와 냉각 팬을 신품으로 일괄 교체(Overhaul)합니다.
• 통신 무결성 검사: B타입의 핵심인 광통신 응답 속도와 신호 강도를 측정하여 통신 누락이 없는지 철저히 검증합니다.
• 부하 에이징 테스트: 수리 완료 후 실제 서보 모터와 연결하여 고속 회전 및 정격 부하 테스트를 거쳐 출고합니다.

미쓰비시 J2S-B 시리즈의 알람 발생으로 라인이 멈췄다면, 언제든 (주)메트영남으로 문의해 주시기 바랍니다!
