루스트(LUST) 서보드라이버 CDB34.010C2.4 알람 발생, 동작불능 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.

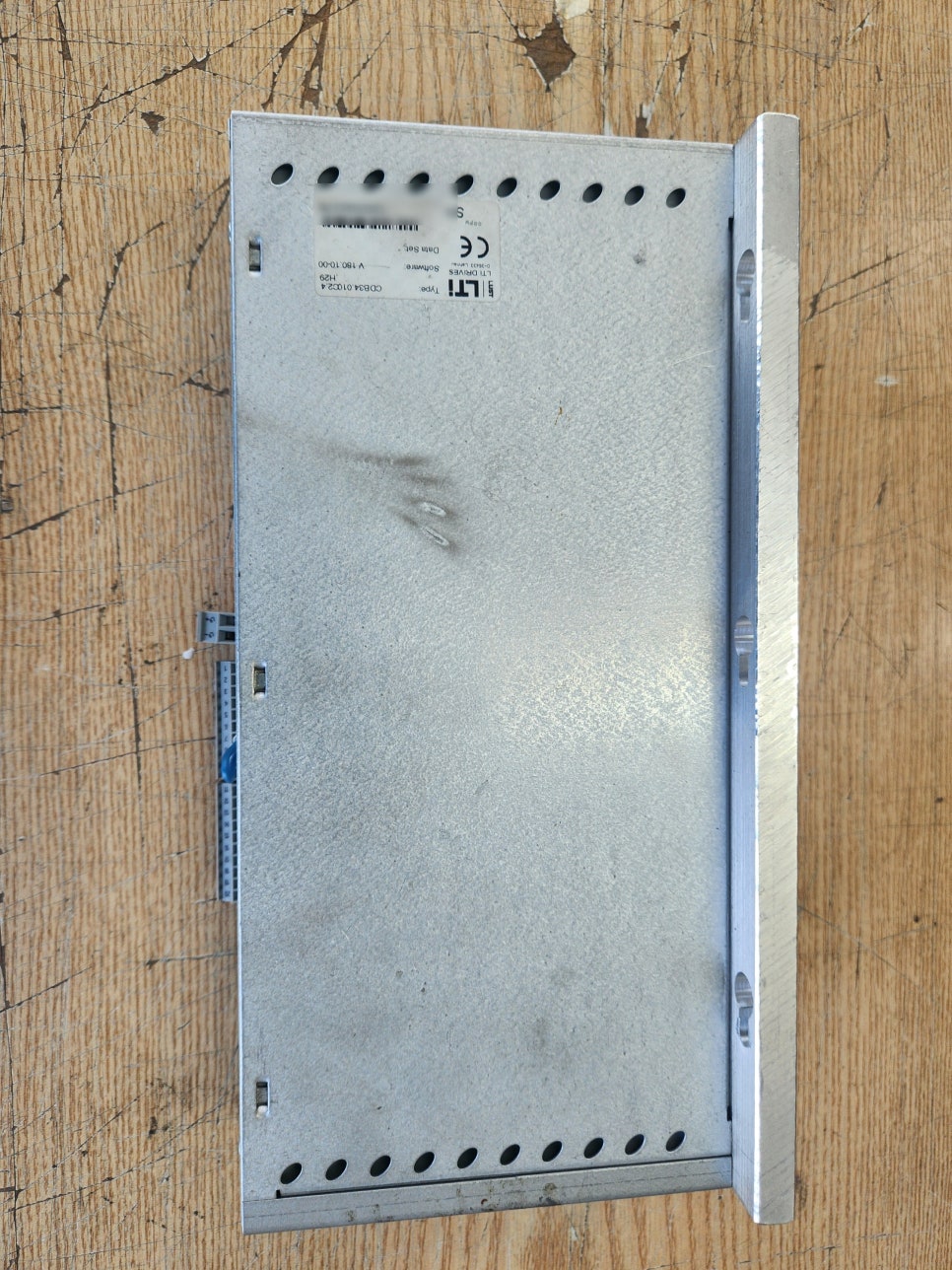

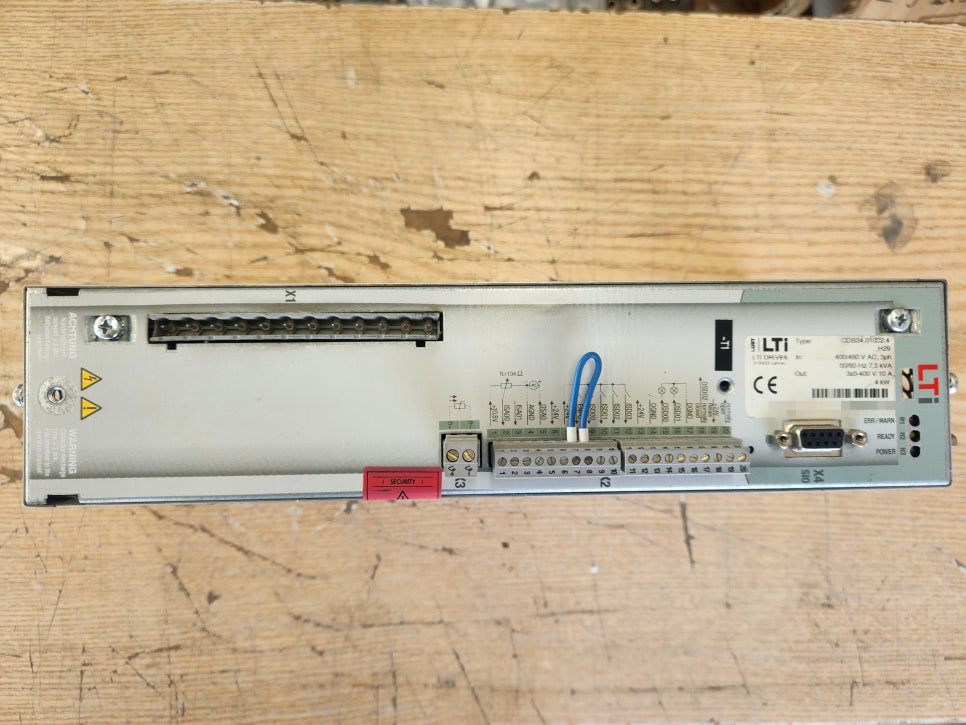

경남 창원에 위치한 산업체에서 입고된 루스트(LUST)의 서보드라이버 CDB34.010C2.4 긴급 수리 사례입니다.

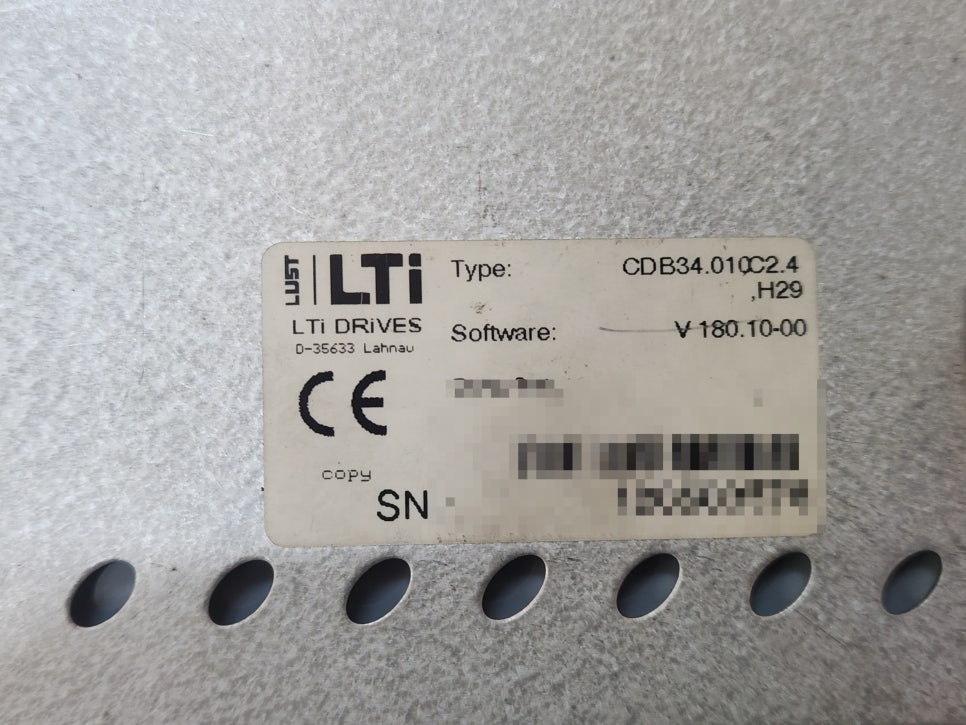

• 모델명: CDB34.010C2.4
• 제조사: 루스트(LUST)
• 품목: 서보드라이버
• 증상: 알람 발생, 동작불능
• 수리 과정:
(주)메트영남에서 진행한 독일 루스트(Lust, 현 KEB) 서보 드라이버 CDB34.010 모델의 알람 발생 및 동작 불능 수리 완료 보고서를 바탕으로 핵심 정보를 정리해 보았습니다.
Lust CDB 시리즈는 고정밀 모션 제어가 필요한 유럽형 공작기계 및 반도체 장비에 주로 사용됩니다.
이번 수리 건은 내부 파워 모듈과 제어 회로가 동시에 손상된 복합 고장 사례였습니다.
⚠️ 주요 고장 증상 5가지
- 과전류 알람 (Overcurrent): 출력 스테이지의 IGBT 모듈이 단락되거나 게이트 회로 이상으로 인해 전원 투입 즉시 알람이 발생합니다.
- 모터 떨림 및 탈조: 전류 밸런스가 맞지 않아 모터가 구동 시 심하게 떨리거나 특정 속도에서 멈춥니다. (게이트 드라이브 신호 왜곡)
- 7-Segment 디스플레이 무감: 내부 SMPS 전원부의 스위칭 소자 열화로 인해 제어 전원이 공급되지 않는 현상입니다.
- E-OT (Overtemperature) 오검출: 실제 온도가 높지 않음에도 보호 회로 관련 소자 불량으로 온도 알람이 해제되지 않습니다.
- 통신 링크 실패: 상위 컨트롤러와 데이터 송수신이 되지 않아 시스템 초기화 단계에서 에러가 발생합니다.
💡 사용자가 가장 궁금해하는 사항 5가지
- Lust 드라이버는 국내 수리가 어려운가요?
- 회로 구조가 복잡한 유럽형 모델이지만, (주)메트영남은 CDB 시리즈의 정밀 회로 분석 데이터를 보유하고 있어 신속한 소자 단위 수리가 가능합니다.
- IGBT 파손의 원인은 무엇인가요?
- 모터 과부하, 배선 단락 외에도 게이트 드라이브 회로의 노후화로 인해 비정상적인 스위칭 신호가 입력되면서 파손되는 경우가 많습니다.
- 수리 시 파라미터가 유실되나요?
- 메인 CPU나 메모리 직접 수리가 아닌 경우 파라미터는 유지됩니다. 다만, 수리 전 전용 소프트웨어(DRIVEMANAGER)를 통한 백업을 권장합니다.
- 콘덴서 예방 교체가 왜 중요한가요?
- 열화된 콘덴서는 리플 전압을 발생시켜 제어 신호를 교란하고, 결국 고가의 IGBT 모듈을 다시 파손시키는 원인이 되기 때문입니다.
- 대체품으로 교체가 쉬운가요?
- Lust 제품은 전용 통신 프로토콜과 파라미터 구조를 가지므로, 타사 제품으로 교체 시 전체 프로그램 수정 비용이 수리비보다 훨씬 커질 수 있습니다.
🚨 주요 알람 코드 및 상태 확인 (CDB 시리즈)
드라이버 전면 디스플레이에 표시되는 대표적인 폴트 코드입니다.
| 알람 코드 | 의미 (Description) | 주요 원인 및 조치 방법 |
| E-OC | Overcurrent | IGBT 파워 모듈 단락 또는 출력 케이블 접지. (출력부 수리 필수) |
| E-OV | Overvoltage | 회생 제어 불량 또는 입력 전압 과다. 내부 제동 트랜지스터 점검. |
| E-OL | Overload | 모터 과부하. 기계적 구속 상태 또는 전류 감지 회로 이상 확인. |
| E-EXT | External Fault | 외부 인터록 신호 오류 또는 보호 회로 소자 불량. |
| E-CPU | CPU Error | 제어 보드 연산 장치 오류 또는 보조 전원 불안정. |
📢 (주)메트영남의 수리 완료 내용 (CDB34.010)
이번에 입고된 Lust CDB34 유닛은 정밀 진단을 통해 완벽하게 복구되었습니다.
- 핵심 파워부 복구: 손상된 IGBT 출력 모듈과 이를 구동하는 게이트 드라이브 회로를 신품으로 교체하여 출력 계통을 정상화했습니다.
- 전원부 리뉴얼: 열화된 스위칭 소자와 전해 콘덴서를 일괄 교체하여 전압 안정성을 확보하고 재발 방지를 위한 보강 작업을 실시했습니다.
- 정밀 검수: 납땜 보강 및 회로 안정화 작업 후, 오실로스코프를 이용해 각 상의 전류 밸런스와 리플 전압을 정밀 측정하였습니다.
- 최종 검증: 실제 모터 부하를 연결하여 장시간 에이징 테스트를 진행, 이상 발열 및 알람 발생 없음을 확인하고 출고 완료하였습니다.
독일 루스트 서보 드라이버의 갑작스러운 알람이나 동작 불능으로 장비 가동에 차질이 생기셨다면,
언제든 (주)메트영남으로 문의해 주시기 바랍니다!
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
