LS 일렉트릭(구 LS산전) PLC MASTER-K50 K1S-010 출력 불능 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
경남 함양에 위치한 업체에서 입고된 LS 일렉트릭(구 LS산전)의 PLC MASTER-K50 K1S-010 긴급 수리 사례입니다.
• 모델명: MASTER-K50 K1S-010
• 제조사: LS 일렉트릭(구 LS산전)
• 품목: PLC
• 증상: 출력 불능

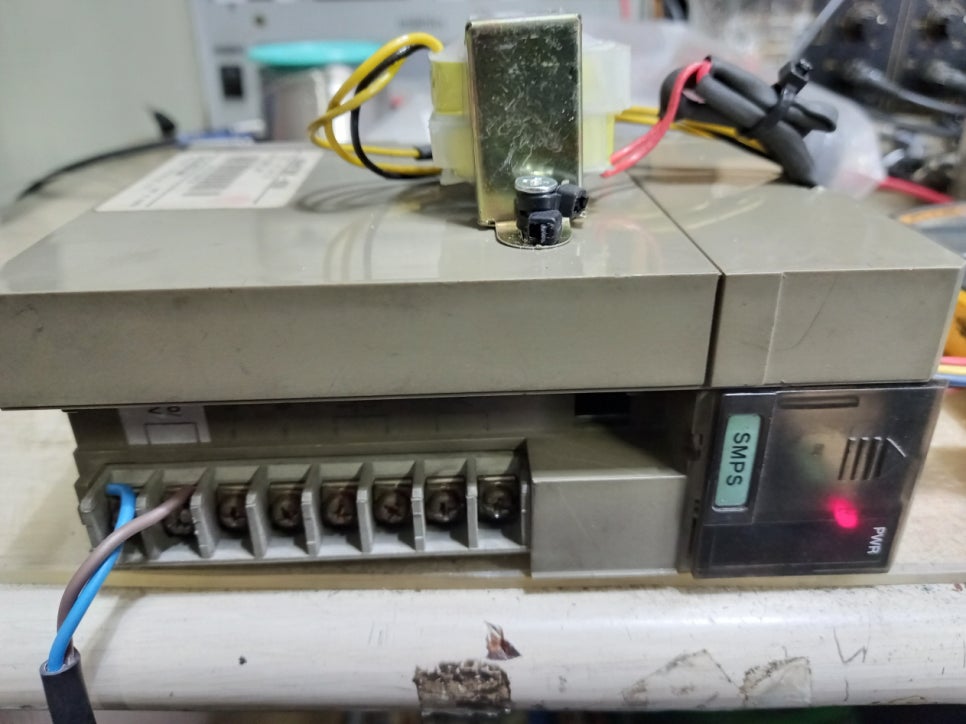

• 수리 과정: 트랜스 개조 교체
긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
30년 경력의 전자기기 수리 전문가로서, LS 일렉트릭(구 LS산전)의 스테디셀러 PLC인 MASTER-K50 (K1S-010) 전원 모듈의 정밀 수리 완료 리포트를 작성해 보았습니다.
MASTER-K50 시리즈는 국내 수많은 자동화 라인에서 현역으로 가동 중인 장비입니다. 특히 전원부인 K1S-010 모듈의 '출력 불능' 고장은 PLC CPU와 I/O 모듈 전체의 마비를 야기하여 라인 가동을 멈추게 합니다. 이번 수리는 단종된 특수 부품의 한계를 극복하기 위해 트랜스 개조 및 교체를 포함한 고난도 작업으로 진행되었습니다.
⚡ [수리완료] LS MASTER-K50 K1S-010 파워 모듈 정밀 복구
입고된 K1S-010 유닛은 AC 전원은 정상적으로 인력되나, 내부 로직 및 외부 기동을 위한 DC 전압이 전혀 출력되지 않는 상태였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)

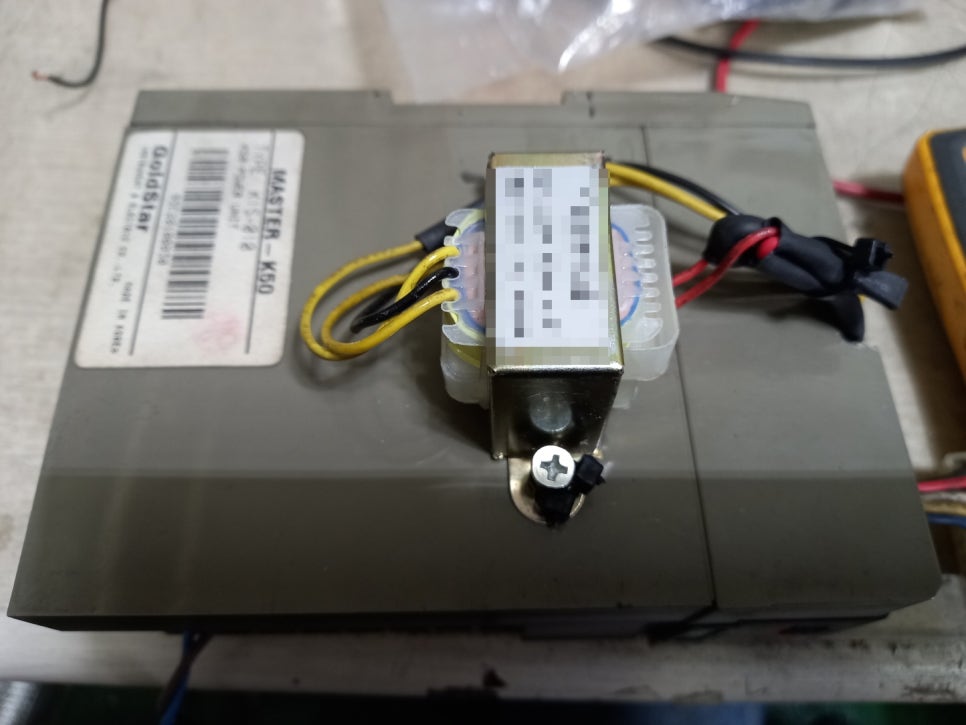

- 메인 변압기(Switching Transformer) 개조 및 교체:
- 현상: 내부 절연 파괴 및 층간 단락으로 인해 트랜스가 소손되어 고주파 발진이 불가능한 상태였습니다.
- 수리: 해당 모델은 단종되어 동일 규격의 신품 트랜스 수급이 어렵습니다. (주)메트영남의 기술력으로 코어 특성이 동일한 트랜스를 확보하여 회로에 맞게 권선 데이터를 수정 및 개조 이식함으로써 출력을 완벽히 복원했습니다.
- 1차측 스위칭 및 PWM 회로 수리:
- 현상: 트랜스 소손 시 발생한 과전류로 인해 주변 FET 및 제어 IC에 대미지가 가해진 상태였습니다.
- 수리: 파손된 반도체 소자들을 제거하고 내압이 강화된 고사양 부품으로 교체하여 안정적인 스위칭 환경을 구축했습니다.
- 2차측 출력단 오버홀 (Capacitor Replacement):
- 현상: 장기간 가동에 따른 콘덴서 노후화로 출력 전압에 리플(Noise)이 심하게 섞임.
- 수리: 출력 전압의 품질을 높이기 위해 105°C급 산업용 장수명 콘덴서로 전량 교체하여 PLC CPU 보드에 깨끗한 전원이 공급되도록 조치했습니다.
- 패턴 보강 및 정밀 세정:
- 작업: 트랜스 개조 이식 부위의 회로 패턴을 보강하고, 기판 전체의 찌든 먼지를 초음파 세정한 후 절연 코팅을 재도포했습니다.
📋 2. K1S-010 핵심 점검 포인트 (FAQ)
| 점검 항목 | 정상 기준 | 고장 시 증상 |
| 입력 전원 (AC) | AC 100-240V 프리볼트 | 전면 POWER LED 소등 |
| 출력 전압 (DC) | DC 5V / 24V 안정 유지 | PLC CPU 'RUN' 램프 미점등 |
| 변압기 상태 | 탄 냄새나 고주파 소음 없음 | 퓨즈 반복 단선 또는 연기 발생 |
| 출력 리플 | 오실로스코프상 깨끗한 파형 | PLC 오작동 또는 잦은 리셋 현상 |
❓ 3. 자동화 설비 관리자 FAQ (MASTER-K 전용)
- Q1. 트랜스가 타버리면 수리가 안 된다고 들었는데 가능한가요?
- A: 일반적인 수리점에서는 포기하는 경우가 많지만, (주)메트영남은 트랜스 개조 및 제작 기술을 보유하고 있어 단종된 PLC 파워도 수리가 가능합니다.
- Q2. 수리 후 PLC 내부에 있는 프로그램은 괜찮을까요?
- A: 네, 전원 모듈 수리는 CPU 보드의 데이터와는 무관합니다. 수리 후 장착하시면 기존 프로그램 그대로 즉시 가동됩니다.
- Q3. 전원이 안 들어올 때 현장에서 퓨즈만 갈아 끼워도 될까요?
- A: 본 사례처럼 트랜스나 FET가 쇼트된 경우 퓨즈만 갈면 다시 터지면서 회로가 더 크게 망가집니다. 반드시 전문 수리가 필요합니다.
- Q4. 수리 기간은 얼마나 소요되나요?
- A: 라인 중단 최소화를 위해 긴급 당일 수리를 원칙으로 하여 신속하게 반환해 드립니다.
💡 전문가의 조언
"MASTER-K50 K1S-010 전원부는 노후화될수록 트랜스 소손 위험이 큽니다. 단순히 부품만 가는 것이 아니라 회로의 특성을 이해한 개조 기술이 핵심입니다. 30년 전문가의 안목으로 전 구간을 오버홀하여, 귀사의 노후된 PLC가 다시 신품처럼 든든하게 현장을 지킬 수 있도록 완벽히 복구해 드립니다."
