화낙(FANUC) 서보드라이버 A06B-6140-H011 / A06B-6142-H011#H580 / A06B-6117-H207 / A06B-6117-H105 작동 불능, 전원 인가 후 무반응 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
전북에 위치한 산업체에서 입고된 화낙(FANUC)의 서보드라이버 A06B-6140-H011 / A06B-6142-H011#H580 / A06B-6117-H207 / A06B-6117-H105 긴급 수리 사례입니다.
• 모델명: A06B-6140-H011 / A06B-6142-H011#H580 / A06B-6117-H207 / A06B-6117-H105
• 제조사: 화낙(FANUC)
• 품목: 서보드라이버
• 증상: 작동 불능, 전원 인가 후 무반응
• 수리 과정:
내부 회로 일부 소손 전원부 과전류 흔적 콘트롤 보드 접점 불량 서보 드라이브 내부 칩 손상 으로 문제 발생 부위를 중심으로 다음과 같은 수리 작업이 진행되었습니다: 손상된 콘트롤 보드 및 전원부 부품 교체 정밀 납땜 및 회로 복원 서보 드라이브 내부 점검 및 전원 회로 리페어 PCB패턴 복구
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
CNC 공작기계의 핵심인 FANUC(화낙) αi 시리즈 서보 앰프(Servo Amplifier) 4종 모델에 대한 통합 정밀 수리 리포트를 작성해 보았습니다.
입고된 모델들은 화낙의 대표적인 서보 드라이브 라인업으로, '전원 인가 후 무반응' 증상은 메인 파워 모듈이나 제어 회로의 심각한 결함을 의미합니다. (주)메트영남의 정밀 진단을 통해 모든 장비를 신품급 컨디션으로 복구 완료하였습니다.

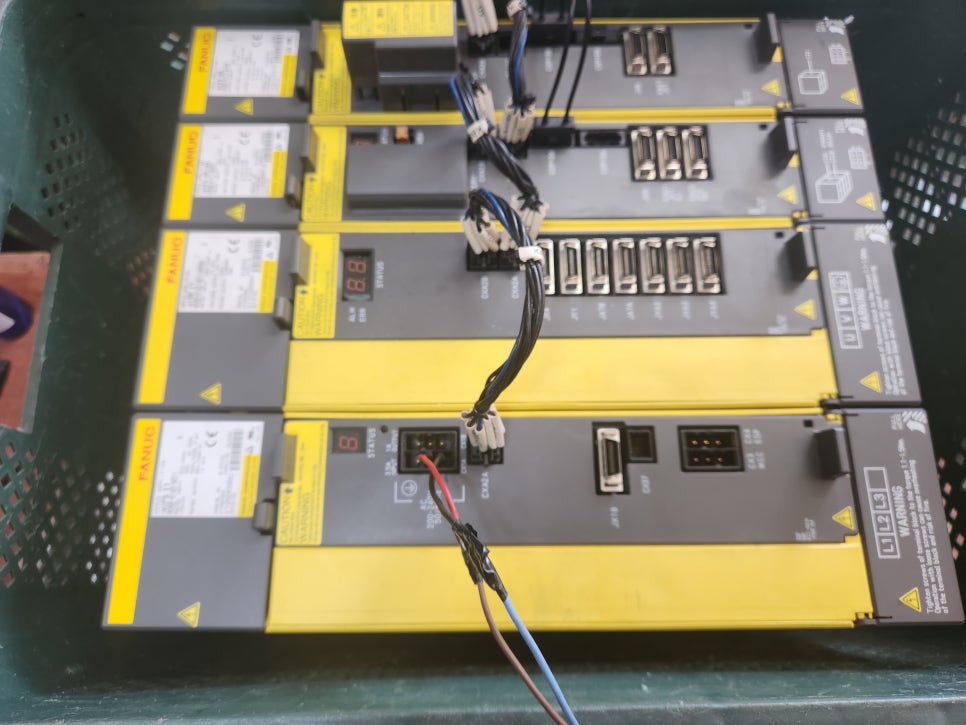

🦾 [수리완료] FANUC αi-series Servo Amplifier 정밀 복구

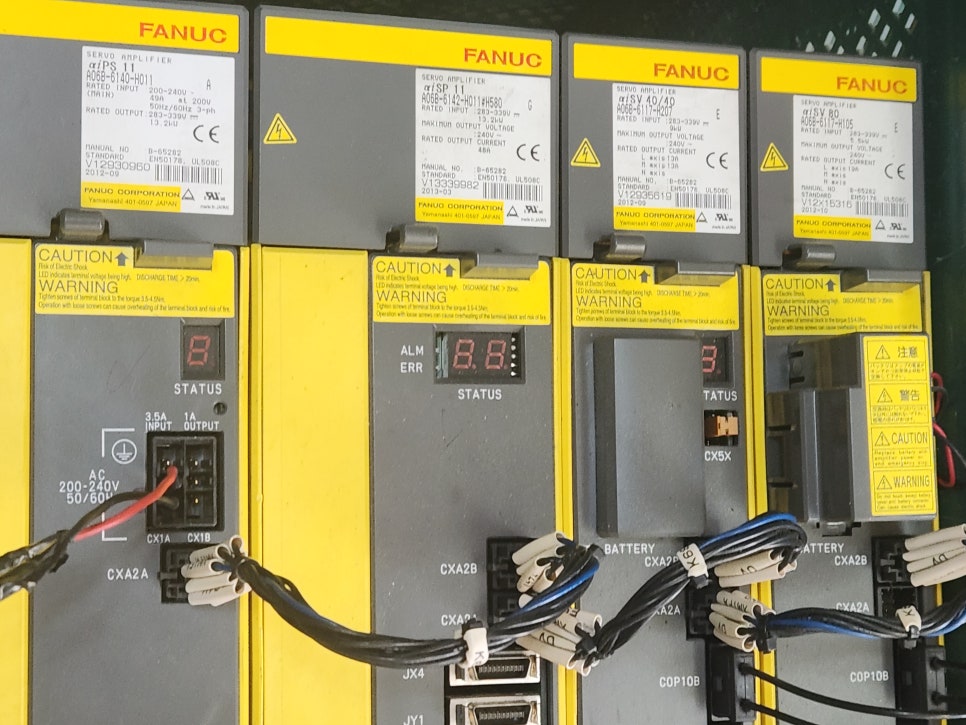

수리 대상 모델:
- A06B-6140-H011: αi Power Supply (PSM-11i)
- A06B-6142-H011#H580: αi Spindle Amplifier (SPM-11i)
- A06B-6117-H207: αi Servo Amplifier (SVM2-40/40i)
- A06B-6117-H105: αi Servo Amplifier (SVM1-80i)
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 제어 전압 생성부(Internal SMPS) 복구:
- 현상: 24VDC 입력은 공급되나 앰프 전면의 7세그먼트(Status Display)가 전혀 들어오지 않는 '무반응' 상태.
- 수리: 내부 로직 전압을 생성하는 PWM 제어 소자와 스위칭 FET의 소손을 확인하여 교체했습니다. 열화된 평활 콘덴서를 전량 오버홀하여 안정적인 기동 전압을 확보했습니다.
- IPM(Intelligent Power Module) 및 드라이브 회로 검사:
- 현상: 전원은 들어오나 서보 온(Servo On) 신호 시 즉시 알람이 발생하거나 무반응.
- 수리: 고전압 스위칭을 담당하는 IPM 모듈의 절연 파괴 여부를 정밀 테스트하고, 모듈을 구동하는 게이트 드라이버 회로의 불량 소자들을 신품으로 교체했습니다.
- 통신 및 피드백 회로 보정 (FSSB Interface):
- 현상: CNC 컨트롤러와 서보 앰프 간의 통신(FSSB) 두절로 인한 시스템 기동 불능.
- 수리: 광통신 모듈 주변의 신호 증폭 회로와 데이터 처리 로직 IC를 정밀 수리하여 CNC와의 동기화를 정상화했습니다.
- 열화 부위 세정 및 방습 코팅:
- 작업: 절삭유(Coolant) 및 미세 분진으로 오염된 기판을 고압 정밀 세정하고, 절연 성능 강화를 위해 방습 코팅(Conformal Coating)을 재도포했습니다.
📋 2. FANUC αi 시리즈 핵심 알람 및 점검 포인트
| 모델명 (구분) | 주요 점검 항목 | 정상 상태 | 고장 시 증상 |
| PSM (전원) | DC Link 전압 | DC 300V 내외 유지 | 7세그먼트 소등, 마그네트 미작동 |
| SPM (스핀들) | 속도 피드백 신호 | 명령값과 일치 | 스핀들 회전 불능, 가속 시 알람 |
| SVM (서보) | 모터 출력 전류 | 각 상(U,V,W) 평형 유지 | 401, 414번 등 서보 알람 발생 |
| 공통 사항 | Status Display | '0' 또는 '-' (대기상태) | 무반응(Blank) 또는 알람 번호 점등 |
❓ 3. CNC 현장 관리자 FAQ (화낙 서보 전용)
- Q1. 전면 디스플레이에 아무것도 안 뜨는데 파워 공급 문제인가요?
- A: 전원 입력이 정상인데 표시창이 안 뜬다면 앰프 내부의 로직 파워 보드 고장입니다. 메인보드 수리를 통해 충분히 살릴 수 있습니다.
- Q2. 앰프를 중고로 교체하면 파라미터 설정을 다시 해야 하나요?
- A: 화낙 αi 시리즈는 수리 시 내부 소프트웨어 및 설정값 보존을 최우선으로 하므로, 수리 후 별도의 셋팅 없이 바로 장착 가능합니다.
- Q3. 팬(Fan)에서 소음이 나는데 그냥 써도 될까요?
- A: 절대 안 됩니다. 냉각 팬 정지는 내부 IPM의 과열 소손으로 이어져 수리비가 몇 배로 늘어날 수 있습니다. 팬 알람(Fan Alarm) 발생 시 즉시 교체해야 합니다.
- Q4. 수리 기간은 얼마나 걸리나요?
- A: 장비 가동 중단은 막대한 손실이므로, (주)메트영남은 주요 부품 상시 보유로 당일 또는 익일 수리를 원칙으로 합니다.
- Q5. 6117과 6140 등 모델이 섞여 있는데 통합 수리가 되나요?
- A: 네, 전원(PSM), 스핀들(SPM), 서보(SVM)로 구성된 전체 세트 통합 진단이 가능하여 시스템 전체의 안정성을 확보해 드립니다.
💡 전문가의 조언
"FANUC 서보 앰프는 CNC 장비의 근육과 같습니다. '무반응' 증상은 장비가 과부하로부터 자신을 보호하기 위해 멈춘 마지막 신호일 수 있습니다. 30년 전문가의 안목으로 전원부부터 출력단까지 정밀 오버홀하여, 귀사의 소중한 CNC 장비가 다시 힘차게 가동될 수 있도록 완벽히 복구해 드립니다."
