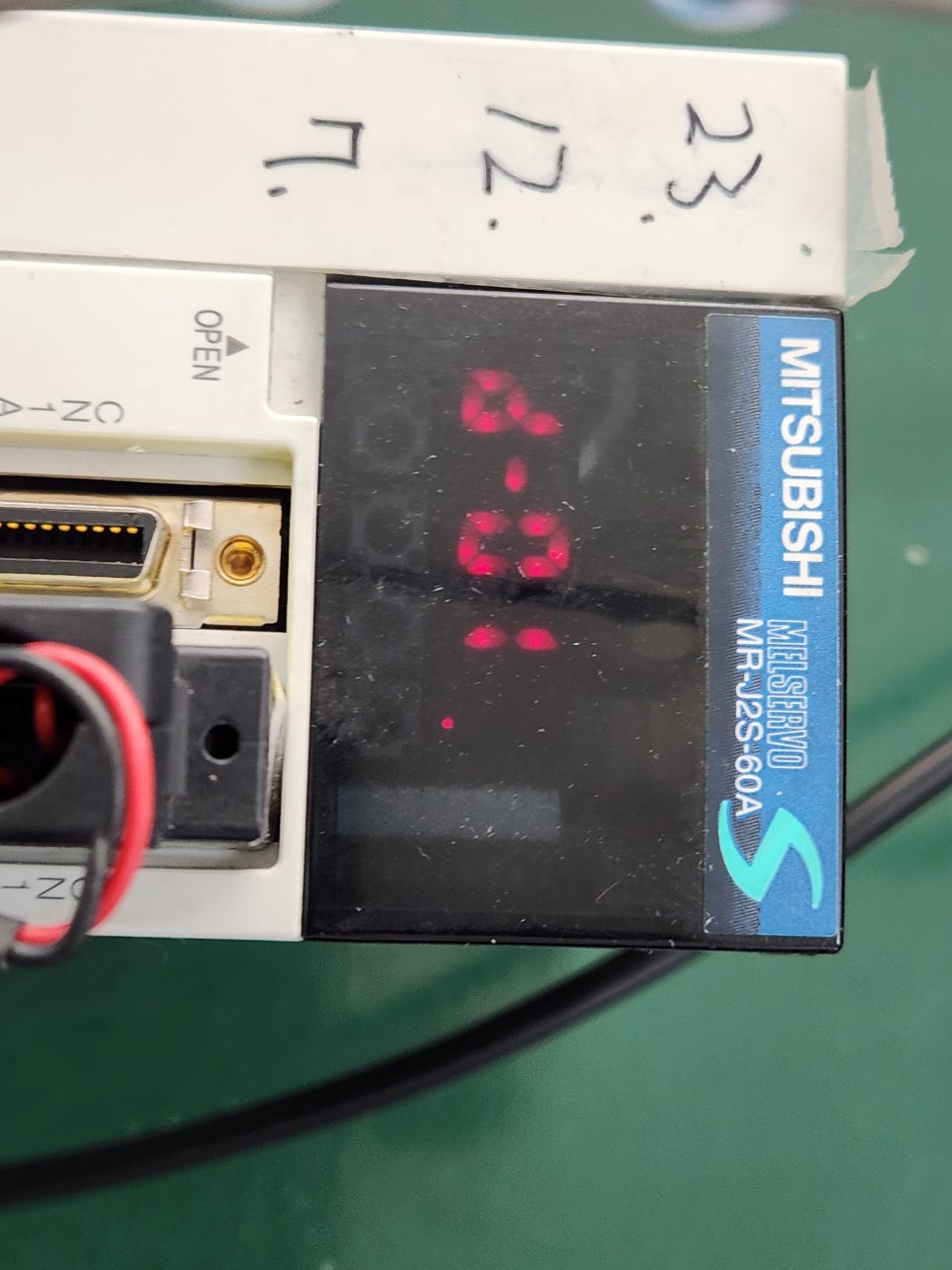

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-60A AL17 알람 발생 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

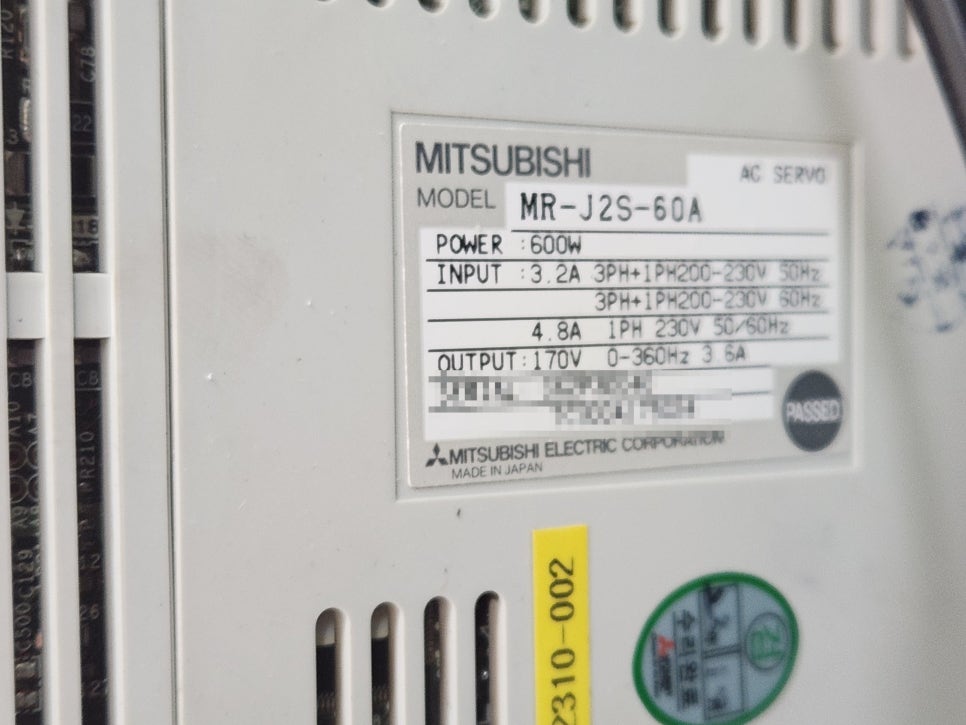

경북 구미시 공단동의 한 제조업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S-60A AL17 긴급 수리 사례입니다.
• 모델명: MR-J2S-60A AL17
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 서보드라이버
• 증상: 알람 발생
• 수리 과정: 알람 해결

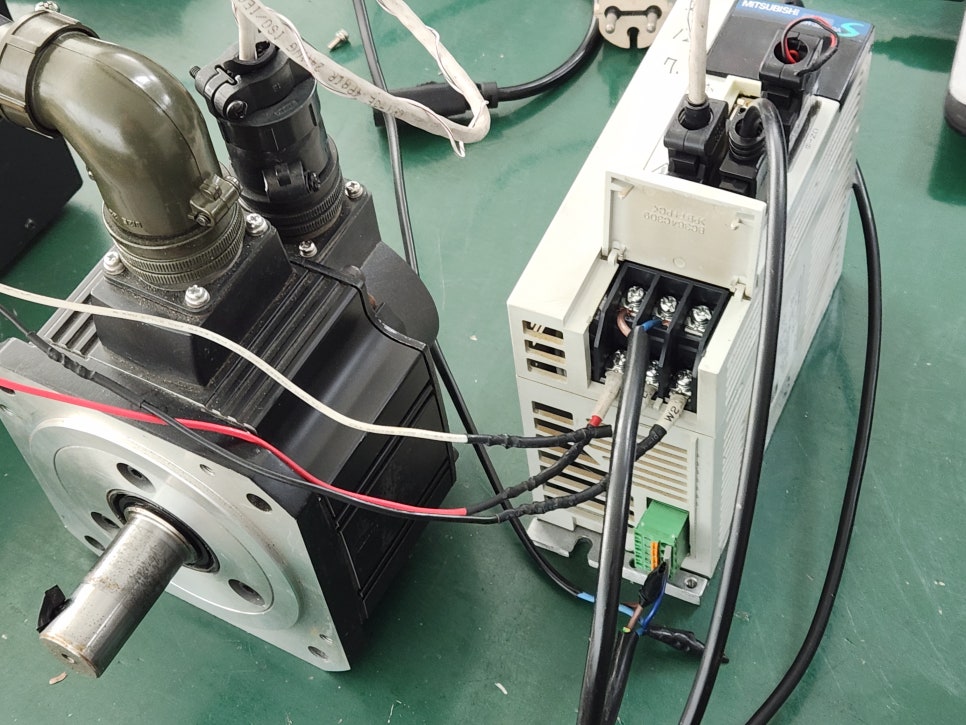

수리 및 정밀 테스트 후 정상 출고 하였습니다.
30년 경력의 전자기기 수리 전문가로서, 미쓰비시(Mitsubishi) MR-J2S-60A 모델에서 발생하는 AL17(CPU 이상 2) 알람에 대한 정밀 진단 및 수리 솔루션을 정리해 보았습니다.
AL17 알람은 드라이버의 두뇌인 CPU가 정상적인 연산을 수행하지 못하거나, 내부 회로 간의 데이터 통신에 치명적인 오류가 발생했을 때 나타납니다. 단순한 설정 오류가 아닌 하드웨어 내부 결함인 경우가 대부분이므로 정밀한 리페어가 필수적입니다.
⚡ [수리 가이드] MR-J2S-60A 알람 코드 AL17 (CPU 이상 2)
입고된 MR-J2S-60A 유닛의 AL17 증상은 주로 노후화된 소자의 특성 변화나 전기적 충격으로 인해 발생합니다.
🛠️ 1. 주요 고장 원인 및 정밀 수리 내용 (Technical Analysis)
- 메인보드 제어 로직 전압 불안정:
- 현상: CPU에 공급되는 5V, 3.3V 전압에 미세한 노이즈(Ripple)가 섞이거나 전압 강하가 발생하여 CPU가 오작동함.
- 수리: 전원부(SMPS)의 장수명 콘덴서를 전량 교체하고, 정밀 전압을 생성하는 레귤레이터 IC를 점검 및 교체하여 깨끗한 로직 전원을 복구합니다.
- 데이터 버스 및 통신 소자 결함:
- 현상: CPU와 메모리(EEPROM), 혹은 게이트 드라이브 IC 사이의 데이터 전송 라인에 문제가 생김.
- 수리: 신호 왜곡을 유발하는 로직 게이트 소자 및 버퍼 IC를 찾아내어 교체합니다.
- 미세 냉납(Cold Joint) 및 패턴 부식:
- 현상: 산업 현장의 진동과 습기로 인해 CPU 핀 부위가 들뜨거나 기판 패턴에 미세한 부식이 발생함.
- 수리: 고성능 리워크 장비를 이용해 CPU 및 주요 칩셋을 리플로우(Reflow) 처리하고, 오염된 기판을 초음파 세정 후 절연 코팅을 재도포합니다.
- 노이즈 유입 및 절연 파괴:
- 작업: 외부 서지로 인해 파괴된 보호 소자(Varistor, Zener Diode)를 교체하여 CPU로 유입되는 노이즈를 차단합니다.
📋 2. AL17 발생 시 현장 긴급 점검 리스트
| 점검 항목 | 조치 방법 | 결과 및 판단 |
| 재부팅 테스트 | 전원 완전히 차단 후 5분 뒤 재투입 | 동일 알람 발생 시 내부 회로 고장 확정 |
| 외부 배선 분리 | 모터 및 인코더 케이블 분리 후 전원 인가 | 분리 후에도 AL17 발생 시 드라이버 본체 불량 |
| 접지(FG) 점검 | 제어반 접지 상태 및 노이즈 필터 확인 | 접지 불량은 CPU 오작동의 간접 원인이 됨 |
| 입력 전원 확인 | R, S, T 상간 전압 밸런스 측정 | 전압 불안정은 SMPS 부하를 가중시킴 |
❓ 3. 미쓰비시 서보 수리 관련 FAQ
- Q1. AL17은 파라미터 초기화로 해결이 안 되나요?
- A: AL17은 하드웨어 자체 진단에서 발생하는 에러이므로 소프트웨어 초기화로는 해결되지 않습니다. 내부 소자 교체가 수반되어야 합니다.
- Q2. 수리하면 기존에 설정된 파라미터가 날아가나요?
- A: (주)메트영남은 수리 과정에서 데이터 백업을 최우선으로 합니다. CPU 보드 수리 후에도 기존 파라미터를 그대로 유지해 드리므로 현장에서 즉시 가동 가능합니다.
- Q3. MR-J2S 시리즈는 단종되었는데 부품 수급이 가능한가요?
- A: 네, (주)메트영남은 J2S 시리즈 전용 핵심 칩셋과 오리지널 부품 재고를 상시 보유하고 있어 완벽한 복구가 가능합니다.
- Q4. 수리 기간은 얼마나 소요되나요?
- A: 생산 라인 중단의 시급함을 알기에 입고 후 긴급 당일 수리 및 테스트를 거쳐 신속하게 반환해 드립니다.
💡 전문가의 조언
"MR-J2S-60A에서 발생하는 AL17은 드라이버가 보내는 '심폐소생술' 요청과 같습니다. 단순히 알람만 끄는 것이 아니라, 전원부부터 로직단까지 전체적인 컨디션을 신품급으로 끌어올리는 오버홀이 수반되어야 재고장을 막을 수 있습니다. 30년 전문가의 노하우로 귀사의 소중한 장비를 완벽히 되살려 드리겠습니다."
