미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-100B 알람 발생 후 작동 정지 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
경북에 위치한 산업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J3-100B 긴급 수리 사례입니다.
• 모델명: MR-J3-100B
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 서보드라이버
• 증상: 알람 발생 후 작동 정지
• 수리 과정:
✅ IGBT 및 보호소자 교체
✅ 냉각팬 및 내부 방열 구조 정비
✅ 파워보드 및 제어회로 전체 점검

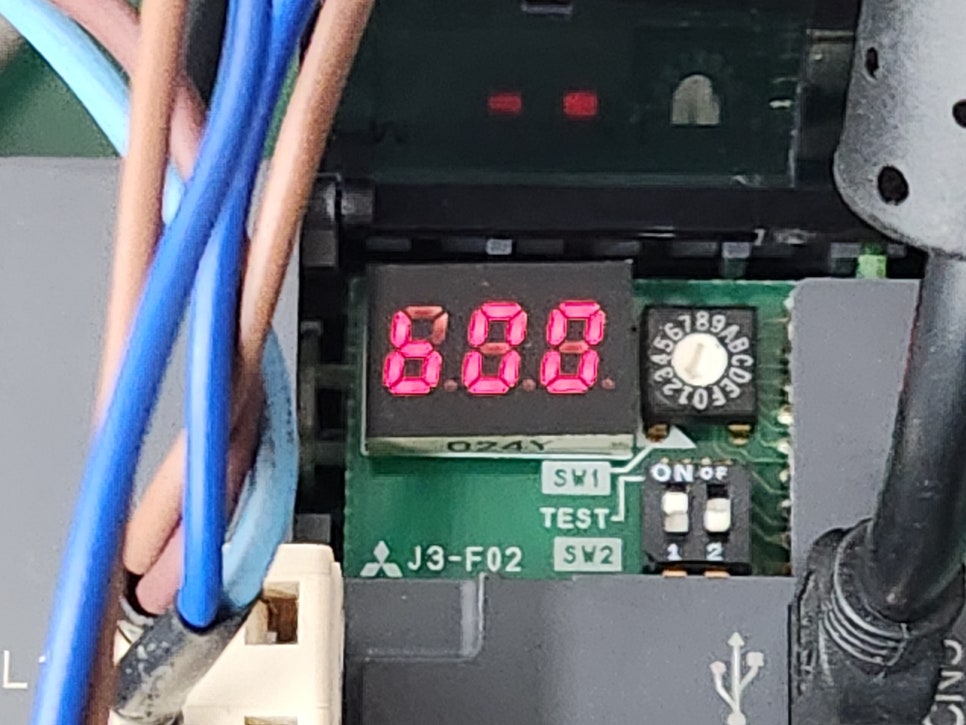

✅ 알람 초기화 후 동작 테스트
✅ 부하 테스트 및 반복 운전 테스트
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 미쓰비시(Mitsubishi) 사의 베스트셀러 서보 드라이브인 MR-J3-100B 모델의 '과전류 알람' 긴급 수리 완료 리포트를 작성해 보았습니다.
MR-J3-100B는 고속 통신인 SSCNET III를 지원하는 정밀 제어 유닛으로, 과전류 알람은 장비의 심장부인 파워 모듈에 심각한 과부하가 걸렸을 때 발생합니다. (주)메트영남은 원인 분석부터 소자 교체까지 신속하게 진행하여 생산 라인의 공백을 최소화했습니다.
⚡ [수리완료] Mitsubishi MELSERVO-J3 MR-J3-100B 긴급 복구
입고된 MR-J3-100B 유닛은 냉각 시스템 부실로 인한 내부 온도 상승이 파워 소자의 소손으로 이어진 사례였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 핵심 파워 모듈(IGBT) 및 보호 소자 교체:
- 현상: 전압 출력을 담당하는 IGBT(Insulated Gate Bipolar Transistor) 내부의 절연 파괴로 인해 출력 시 과전류 알람 발생.
- 수리: 파손된 IGBT를 제거하고 미쓰비시 정품 고사양 모듈로 교체했습니다. 이와 연동된 게이트 드라이브 회로의 보호 저항 및 다이오드까지 함께 정비하여 재발 방지에 만전을 기했습니다.
- 냉각 팬 교체 및 방열 구조 최적화:
- 현상: 냉각 팬의 베어링 마모 및 회전수 저하로 내부 열이 배출되지 못해 소자 열화를 가속화함.
- 수리: 고성능 산업용 냉각 팬으로 교체하고, 방열판(Heat Sink) 사이의 분진 제거 및 고효율 서멀 그리스 재도포 작업을 완료했습니다.
- 파워보드 및 제어회로 정밀 오버홀:
- 현상: 장시간 고온 노출로 인해 주변 전해 콘덴서의 특성 저하 확인.
- 수리: 105°C급 장수명 콘덴서로 전량 교체하여 전원 노이즈를 억제하고, 제어 신호의 안정성을 확보했습니다.
- 알람 클리어 및 다단계 부하 테스트:

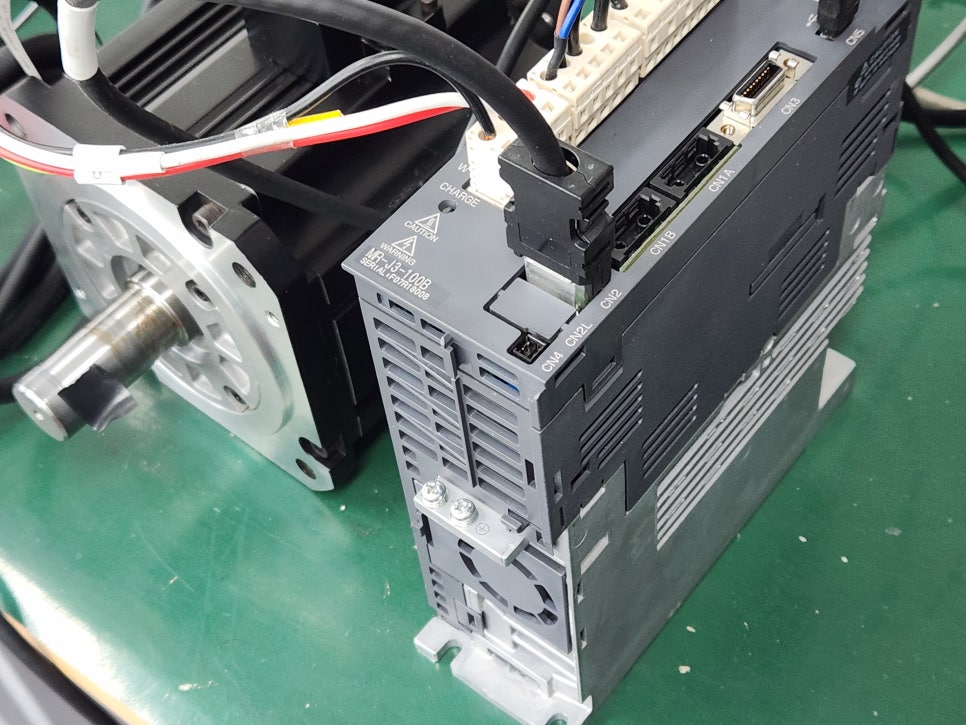

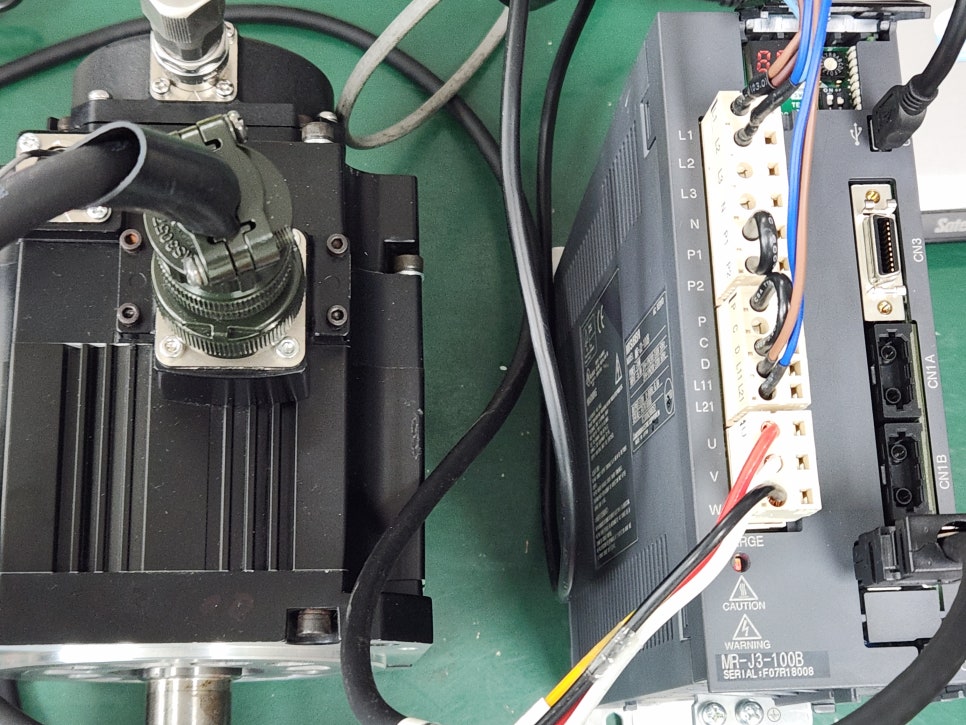

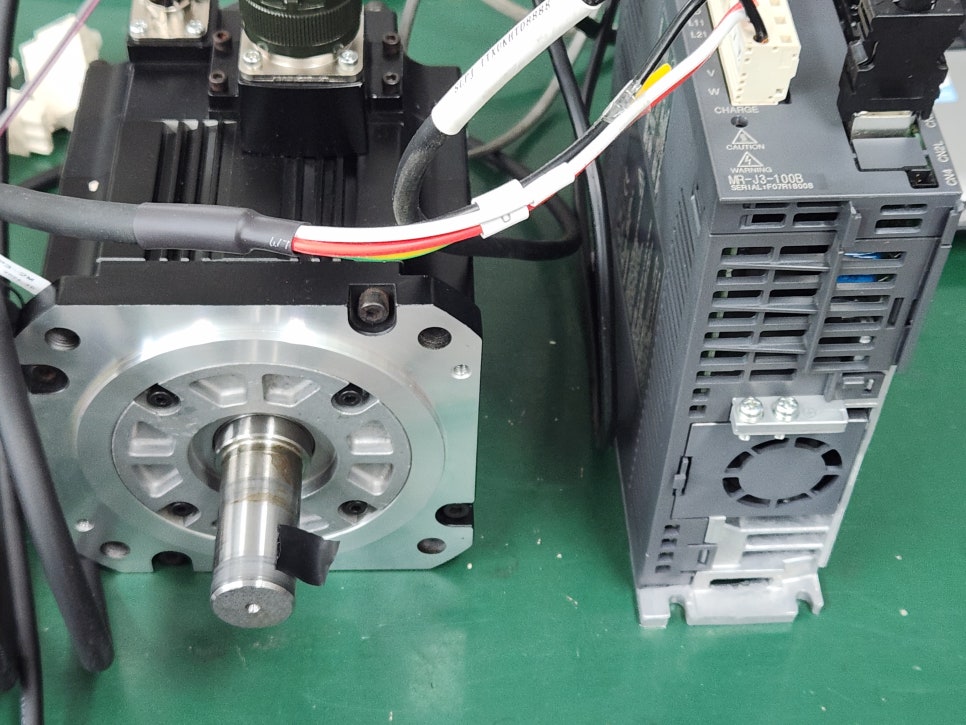

- 작업: 수리 완료 후 시스템 내부 알람 로그를 초기화하였으며, 실제 모터를 연결하여 무부하 → 저부하 → 정격 부하로 이어지는 단계별 반복 운전 테스트를 통해 성능을 검증했습니다.
📋 2. MR-J3 시리즈 주요 알람 코드 및 조치 방법
| 알람 코드 | 알람 명칭 | 주요 원인 | 조치 사항 |
| AL.32 | 과전류 (Overcurrent) | IPM/IGBT 손상, 출력 단락 | 파워 모듈 교체 및 회로 수리 |
| AL.30 | 회생 이상 | 회생 저항 단선, 빈번한 가감속 | 저항 점검 및 가감속 파라미터 조정 |
| AL.45 | 주회로 소자 과열 | 냉각팬 고장, 과부하 운전 | 냉각팬 교체 및 방열판 청소 |
| AL.10 | 부족 전압 | 전원 입력 불량, 콘덴서 용량 감퇴 | 입력 전원 체크 및 콘덴서 교체 |
❓ 3. 현장 설비 관리자 FAQ (Mitsubishi J3 전용)
- Q1. 알람이 발생하자마자 전원을 껐는데도 수리가 필요한가요?
- A: 과전류 알람(AL.32)은 이미 물리적으로 소자가 손상되었을 가능성이 매우 높습니다. 무리하게 다시 전원을 넣으면 주변 로직 회로까지 타버릴 수 있으니 즉시 점검받으셔야 합니다.
- Q2. 냉각 팬만 직접 갈아도 해결될까요?
- A: 팬 고장으로 인해 이미 IGBT가 열적 대미지를 입은 상태라면 팬만 간다고 알람이 사라지지 않습니다. 파워 모듈의 상태를 함께 체크해야 합니다.
- Q3. 수리 기간은 얼마나 걸리나요?
- A: 미쓰비시 J3 시리즈는 (주)메트영남이 가장 많이 취급하는 모델로 핵심 부품을 상시 보유하고 있습니다. 입고 후 당일 수리 및 출고가 가능합니다.
- Q4. 수리 후 파라미터 설정이 바뀌지는 않나요?
- A: 하드웨어 수리 시 파라미터 메모리는 안전하게 보존됩니다. 현장에서 별도의 셋팅 없이 즉시 가동하실 수 있습니다.
💡 전문가의 조언
"MR-J3-100B의 수명은 냉각 관리와 전원 품질에 달려 있습니다. 이번 과전류 고장은 전조 증상인 냉각 팬 소음을 놓치면서 발생한 안타까운 사례입니다. 30년 전문가의 안목으로 파손된 소자뿐만 아니라 노후된 주변 회로까지 싹 정비해 드렸으니, 이제 안심하고 사용하셔도 좋습니다."
