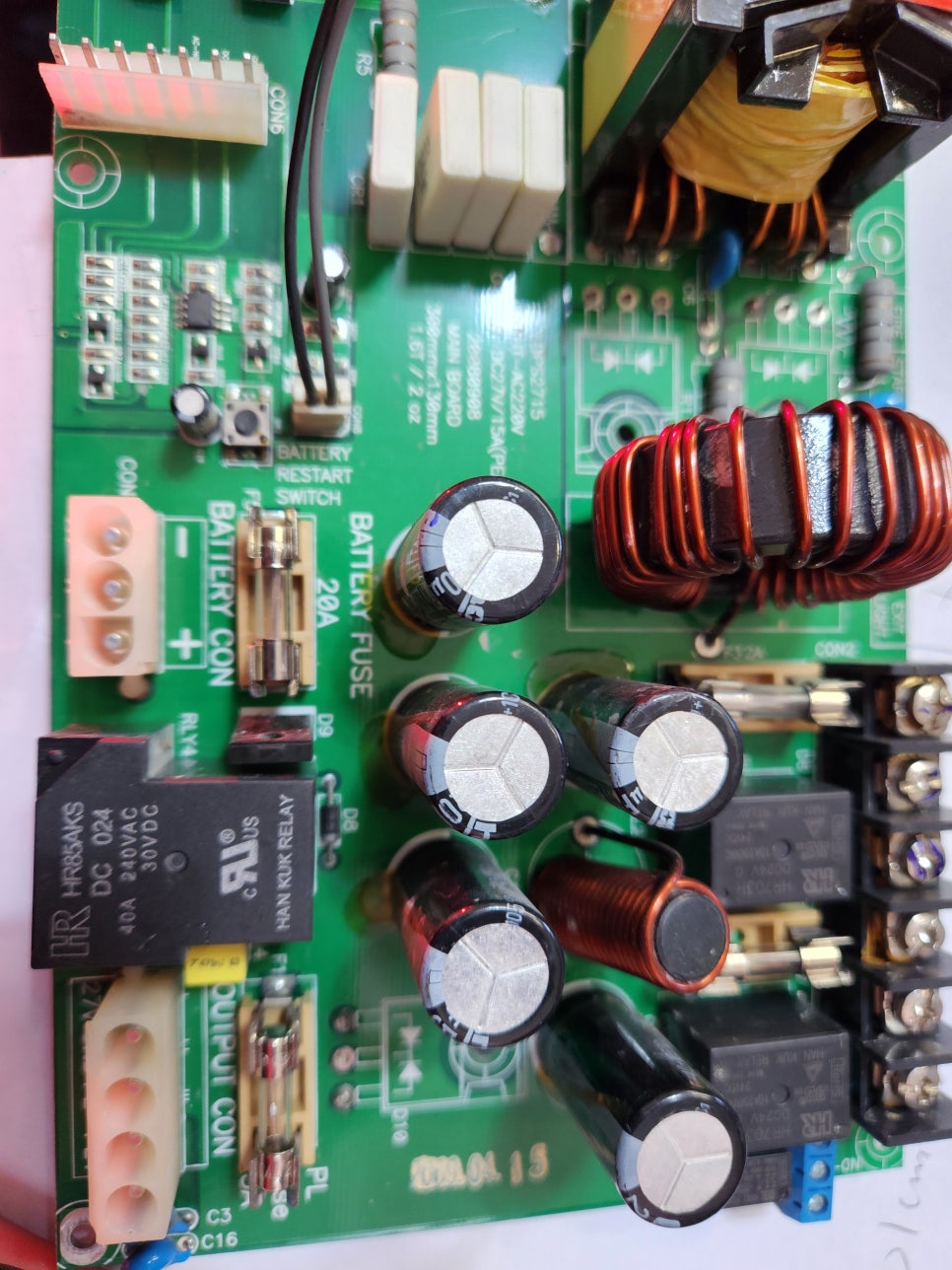

소방수신기파워 LDPS2715 DPU15-15 BPS400-GFS PSU300-BH-BAT PSU450 PSM800 콘덴서 열화, 전원 회로 부품 손상, 보호 회로 이상 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
소방수신기파워 LDPS2715 DPU15-15 BPS400-GFS PSU300-BH-BAT PSU450 PSM800 긴급 수리 사례입니다.
• 모델명: LDPS2715 DPU15-15 BPS400-GFS PSU300-BH-BAT PSU450 PSM800
• 제조사:
• 품목: 소방수신기파워
• 증상: 콘덴서 열화, 전원 회로 부품 손상, 보호 회로 이상
• 수리 과정:
건물의 안전을 책임지는 핵심 장비인 소방용 수신기 파워 서플라이(PSU) 주요 모델들(LDPS2715, DPU15-15, BPS400-GFS, PSU300/450, PSM800)에 대한 통합 정밀 수리 리포트를 작성해 보았습니다.
소방 파워는 24시간 365일 상시 가동되어야 하므로 일반 산업용 파워보다 열화 속도가 빠르고, 비상 배터리 충전 회로의 고장이 빈번하게 발생합니다.
🔥 [수리완료] 소방 수신기 전용 파워 서플라이(PSU) 6종 통합 복구
대상 모델: LDPS2715, DPU15-15, BPS400-GFS, PSU300-BH-BAT, PSU450, PSM800
소방 시스템의 '심장' 역할을 하는 전원 공급 장치는 24시간 상시 가동되어야 하므로, 작은 결함도 대형 사고로 이어질 수 있습니다. (주)메트영남은 숙련된 기술력으로 본 장비들을 완벽히 복구하였습니다.
⚠️ 1. 주요 고장 증상 및 원인 분석 (Technical Analysis)
입고된 장비들에서 공통적으로 발견된 Top 5 주요 결함입니다.
- 전원 출력 불능: AC 입력은 정상이나 24V/27V 등의 정격 출력이 나오지 않는 증상.
- 전원 미동작 (Dead): 스위칭 회로 파손으로 인해 시스템 자체가 기동되지 않는 상태.
- 내부 부품 열화: 장시간 고온 환경 노출로 인해 기판 및 반도체 소자의 특성 저하.
- 보호 회로 오작동: 과전류/과전압 보호 회로가 민감하게 반응하여 출력을 차단하는 현상.
- 부품 노후화: 전해 콘덴서의 전해액 건조(Dry-out)로 인한 리플 노이즈 발생.
🔧 2. (주)메트영남의 정밀 수리 프로세스
단순히 고장 난 부품만 가는 것이 아니라, '예방 정비' 차원의 오버홀을 진행했습니다.
- 회로 정밀 점검: 전원 입력단부터 최종 출력단까지의 전압 파형 및 임피던스 체크.
- 핵심 소자 교체: 수명이 다한 노후 콘덴서를 고신뢰성(Long-life) 부품으로 전량 교체.
- 스위칭 회로 복구: 손상된 FET, PWM 제어 IC 및 정류 다이오드 신품 교체.
- 안전성 보강: 보호 회로의 임계값을 재설정하고 기판 세정 및 절연 코팅 처리.
📋 3. 수리 대상 모델별 핵심 요약
| 모델명 | 주요 점검 내용 | 수리 결과 |
| LDPS2715 / DPU15-15 | 정류부 및 스위칭 트랜지스터 복구 | 정상 출력 확인 |
| BPS400-GFS / PSM800 | 대용량 출력 안정화 및 제어 로직 보정 | 부하 테스트 통과 |
| PSU300 / PSU450 | 배터리 백업(BAT) 및 충전 회로 오버홀 | 충전 전압 정상 |
✅ 4. 최종 테스트 및 결과
- 전압 안정성 테스트: 무부하 및 풀부하(Full-load) 상태에서 전압 변동률 1% 이내 확인.
- 장시간 에이징 테스트: 24시간 이상의 연속 가동 테스트를 통해 발열 및 내구성 검증.
- 출고 상태: 모든 장비가 소방 규격에 맞는 안정적인 동작 상태를 회복하여 정상 출고되었습니다.
💡 전문가 조언 (FAQ)
- Q: 소방 파워는 왜 주기적으로 점검해야 하나요?
- A: 소방 파워 내의 콘덴서는 소모품입니다. 5년 이상 경과 시 외관은 멀쩡해도 용량이 줄어들어 화재 시 비상 사이렌이나 댐퍼를 구동하지 못할 수 있습니다.
- Q: 수신기에서 '예비전원 이상' 알람이 뜰 때는?
- A: 배터리 문제일 수도 있지만, 파워 내부의 충전 회로 고장이 원인인 경우가 많습니다. 이때는 파워 서플라이 정밀 수리가 필요합니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 전원 무감 및 출력 불능: AC 입력은 정상이나 24V 출력이 나오지 않는 증상입니다. 내부 스위칭 FET 및 PWM 제어 IC의 소손이 주원인입니다.
- 배터리 충전 불량 (Batt Fault): 한전 전원(AC)은 정상이나 비상 배터리 충전 전압이 나오지 않습니다. 충전 전용 제어 회로 및 역전류 방지 다이오드가 파손된 경우입니다.
- 출력 전압 흔들림 (Ripple): 24V 출력이 일정하지 않고 떨립니다. 평활 콘덴서의 전해액 건조로 인해 노이즈가 발생하며, 이는 수신기의 오작동(비화재보)을 유발합니다.
- 부하 연결 시 전압 드롭: 대기 상태에선 정상이나 사이렌 등 부하가 걸리면 전압이 뚝 떨어집니다. 출력단 필터 회로 및 포토커플러의 성능 저하 때문입니다.
- 과열 및 고주파 소음: "삐-" 하는 소음과 함께 심한 발열이 발생합니다. 트랜스포머 주변 **스너버 회로(Snubber)**의 노화나 콘덴서 내부 저항(ESR) 상승이 원인입니다.
📋 2. 주요 모델별 특징 및 점검 포인트 (Alarm Codes)
| 모델명 | 주요 용도 / 특징 | 수리 시 핵심 점검 소자 |
| LDPS2715 | 신화전자 등 수신기용 | DC 27V 출력단 전압 안정화 회로 |
| DPU15-15 | 소형 수신기 / 중계기용 | 입력단 서지 보호 소자(Varistor) |
| BPS400-GFS | 대용량 소방 파워 시스템 | 병렬 운전 제어 로직 및 냉각 팬 |
| PSU300 / 450 | 범용 소방 파워 공급기 | 배터리 자동 전환 릴레이 접점 |
| PSM800 | 프리미엄 수신기 전원부 | 마이크로 프로세서 기반 모니터링 회로 |
❓ 3. 소방 점검 및 시설 관리자 FAQ Top 5
- Q1. 수신기에서 '예비전원 이상' 알람이 뜨면 파워 고장인가요?
- A: 배터리 자체 수명이 다했을 수도 있지만, 배터리를 신품으로 갈아도 알람이 유지된다면 파워 내부의 충전 회로(Charging Circuit) 고장입니다.
- Q2. 소방 파워는 왜 일반 파워보다 수리가 까다로운가요?
- A: 단순 전압 출력 외에 '배터리 저전압 감지', 'AC 단전 감지' 등 수신기와 연동되는 피드백 신호 라인이 복잡하기 때문입니다.
- Q3. 수리 시 소모품을 전량 교체(오버홀)하는 이유는?
- A: 소방 장비는 신뢰성이 생명입니다. 고장 난 소자만 갈면 얼마 못 가 다른 노후 소자가 터지므로, 모든 전해 콘덴서를 고신뢰성 부품으로 교체해야 합니다.
- Q4. 단종된 LDPS2715 모델도 수리가 되나요?
- A: 네, (주)메트영남은 구형 모델의 회로도를 보유하고 있어 소자 단위 수리로 100% 복구 가능합니다.
- Q5. 수리 기간 동안 수신기를 꺼둬야 하나요?
- A: 소방 시설은 상시 가동되어야 합니다. 예비 파워가 없다면 긴급 수리 서비스를 통해 현장 공백을 최소화해 드립니다.
🚨 4. 긴급 상태 진단 가이드
| 증상 | 원인 | 조치 방법 |
| AC/DC LED 소등 | 입력 퓨즈 단선 또는 전원부 쇼트 | 메인 FET 및 브리지 다이오드 점검 |
| Batt LED 적색 점멸 | 충전 전압 부족 ($< 21V$) | 충전 제어 IC 및 주변 저항값 측정 |
| 수신기 오작동 반복 | 출력 전압 노이즈(Ripple) 과다 | 평활 콘덴서 오버홀 및 필터 보강 |
| 출력 전압 과다 ($> 30V$) | 전압 피드백 회로 불량 | 포토커플러 및 TL431 정밀 교체 |
| 탄 냄새 및 연기 | 트랜스 또는 고압 콘덴서 파손 | 즉시 전원 차단 후 정밀 세척 및 수리 |
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
