엠이시스템(ME SYSTEM) 소방수신기파워 MERPS-01A MAIN V2.4 출력전압 무감 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
대구시 칠성동에 위치한 아파트 관리사무소에서 입고된 엠이시스템(ME SYSTEM)의 소방수신기파워 MERPS-01A MAIN V2.4 긴급 수리 사례입니다.
• 모델명: MERPS-01A MAIN V2.4
• 제조사: ME SYSTEM
• 품목: 소방수신기파워
• 증상: 출력전압 무감

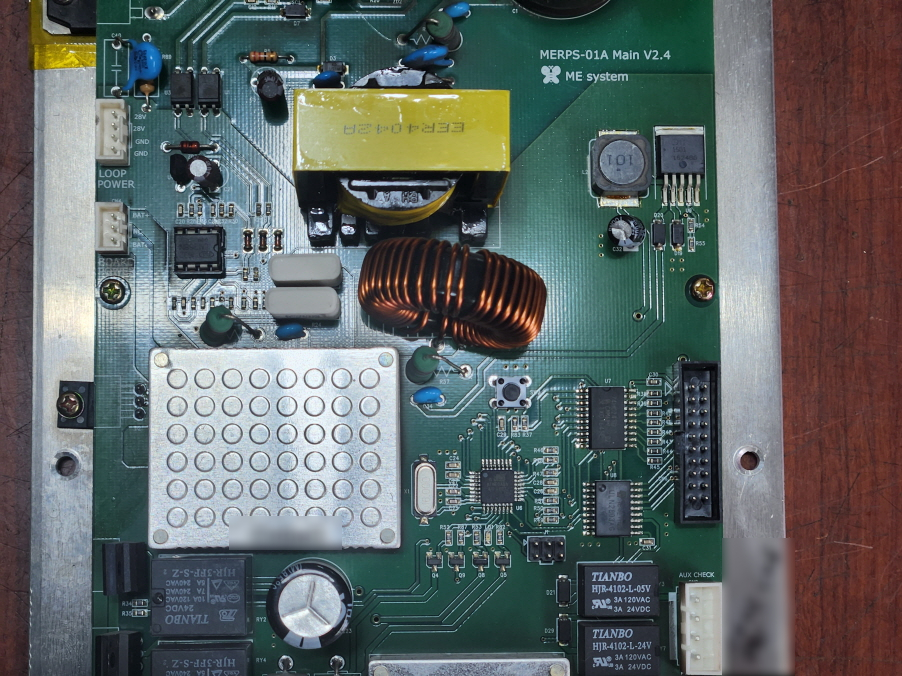

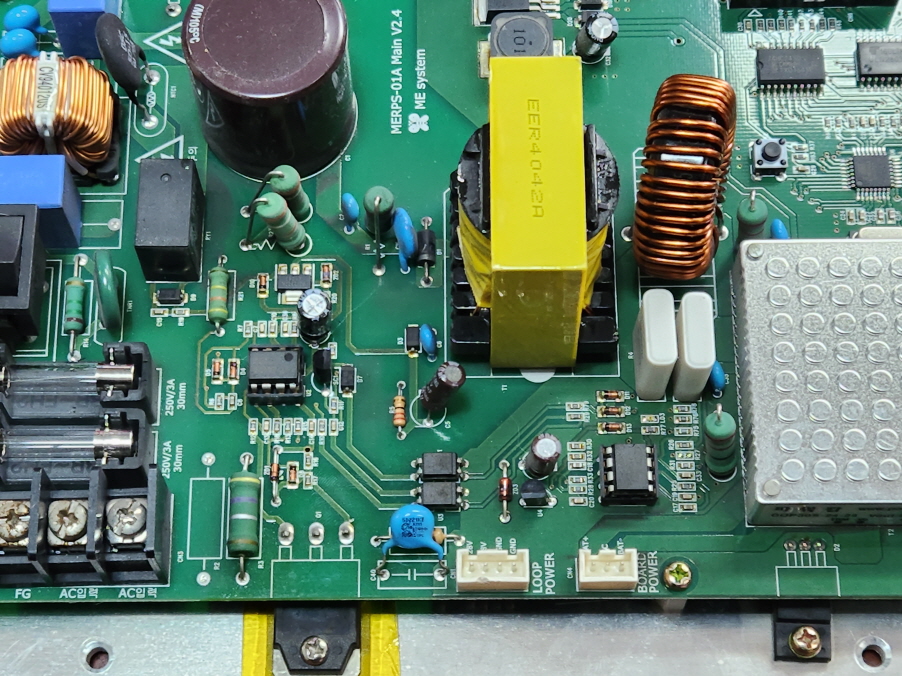

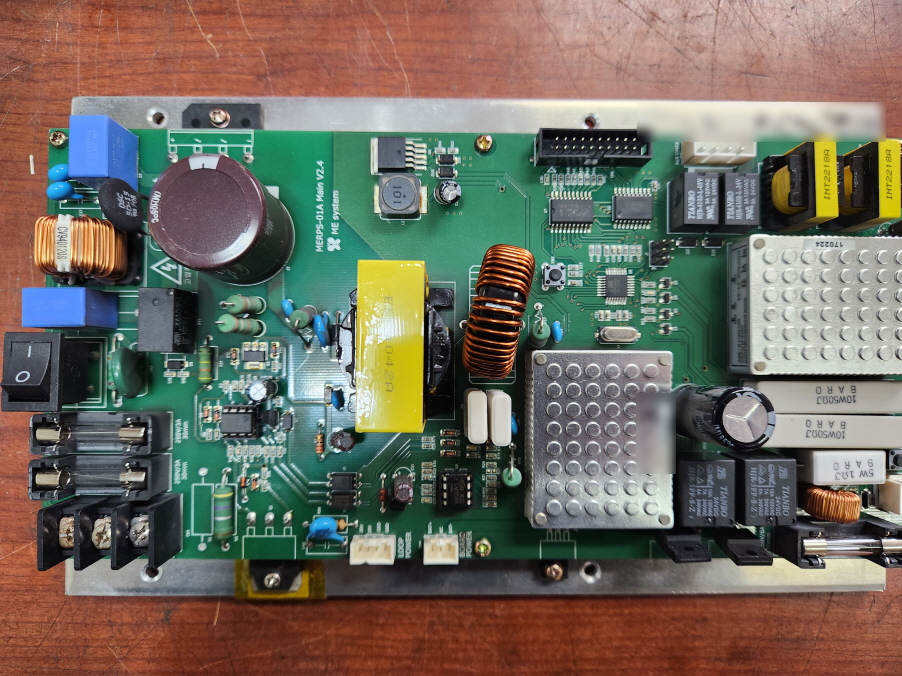

• 수리 과정: PCB 불량소자 교체

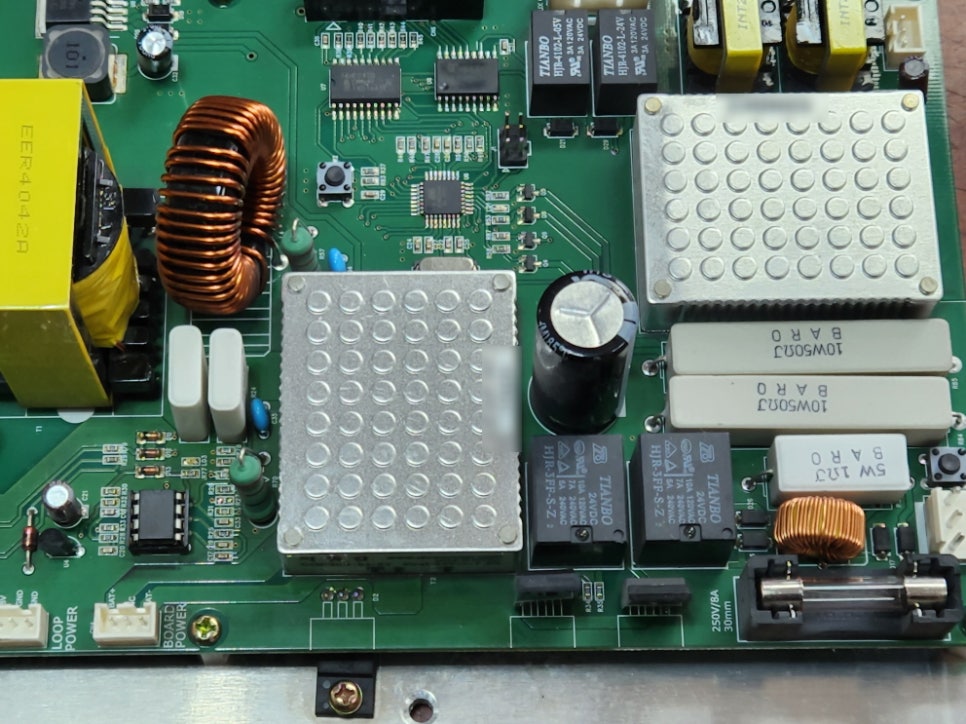

정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
30년 경력의 전자기기 전문가로서, 소방 설비 보수 현장에서 신뢰성이 검증된 ME SYSTEM(엠이시스템) 소방수신기 전용 파워 서플라이 MERPS-01A (MAIN V2.4)의 출력 전압 무감(No Output) 고장에 대한 수리 분석 리포트를 작성해 보았습니다.
이 모델은 수신기의 메인 전원과 비상 배터리 충전을 동시에 담당하므로, 출력이 나오지 않으면 소방 시스템 전체가 마비되는 치명적인 고장입니다.
🚒 [수리 완료] ME SYSTEM MERPS-01A 소방수신기 파워 출력 불량 정밀 복구
소방수신기의 심장인 MERPS-01A MAIN V2.4 유닛이 '출력 전압 무감' 상태로 입고되었습니다.
🛠️ 1. 주요 고장 증상 Top 5 (Scientific Analysis)
- 2차측 출력 전압 무감 (DC 0V): AC 220V는 인입되나 메인 출력 단자에서 DC 24V가 전혀 측정되지 않는 현상입니다. 1차측 PWM 제어 회로의 발진 정지가 주원인입니다.
- 스위칭 소자(MOSFET/IGBT) 파손: 과전류 또는 서지(Surge) 유입으로 인해 전원 스위칭 소자가 단락(Short)되어 퓨즈가 즉시 끊기는 증상입니다.
- 충전 회로 전압 저하: 메인 전원은 나오더라도 예비 배터리를 충전하는 27V 라인이 생성되지 않아 '배터리 이상' 알람이 지속적으로 발생하는 현상입니다.
- 피드백(Feedback) 루프 불량: 출력 전압을 감지하여 안정화해 주는 포토커플러(Photo-coupler) 및 TL431 소자의 노화로 인해 전압이 요동치거나 차단되는 증상입니다.
- 기판 패턴 부식 및 열화 (V2.4 특성): 장시간 고온 환경에서 가동되면서 기판 하단의 동박 패턴이 들뜨거나 탄화되어 접촉 불량을 일으키는 현상입니다.
❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 전원 램프만 깜빡거리고 수신기가 켜지지 않습니다.
- A: 전원부의 평활 콘덴서 용량이 감소하여 '전압 리플'이 심해진 상태입니다. 부하를 견디지 못해 전압이 떨어지는 것이므로 콘덴서 일체 교체가 필요합니다.
- Q2. MERPS-01A 모델의 V2.4와 이전 버전의 차이는 무엇인가요?
- A: V2.4는 회로 안정성이 보강된 버전이지만, 기본적인 핀 맵은 호환됩니다. 다만 내부 소자 용량이 상이하므로 수리 시 반드시 V2.4 전용 부품 규격을 확인해야 합니다.
- Q3. 수리 후 전압이 24V보다 약간 높은데 괜찮나요?
- A: 정상입니다. 배터리 충전 전압까지 고려하여 보통 26.5V~27.5V 내외로 셋팅됩니다. 수신기 내부 보드에서 다시 정전압 처리를 하므로 안심하셔도 됩니다.
- Q4. 현장에서 즉시 수리가 가능한가요?
- A: 단순 퓨즈 교체는 가능하나, 출력 무감 증상은 정밀 측정 장비(오실로스코프 등)가 필요하므로 전문 수리실에서 오버홀을 받는 것이 재고장을 막는 길입니다.
- Q5. 낙뢰 후에 고장이 났는데 수리가 될까요?
- A: 낙뢰로 인한 과전압 유입 시 보호 회로인 바리스터(Varistor)와 퓨즈가 먼저 터집니다. 메인 트랜스포머가 타지 않았다면 대부분 복구가 가능합니다.
🚨 3. 핵심 체크 포인트 및 수리 완료 데이터
이번 MERPS-01A MAIN V2.4 수리 완료 후 검증된 데이터입니다.
| 항목 (Test Point) | 수리 전 상태 | 수리 후 (정상 수치) | 조치 내용 |
| Main Output | DC 0V | DC 27.2V | PWM IC 및 FET 교체 |
| Ripple Voltage | Measured 1.5V | Under 50mV | 고내구성 전해 콘덴서 교체 |
| Charge Current | No Current | Normal Charge | 충전 다이오드 및 저항 복구 |
| Internal Temp. | High (85°C) | Normal (45°C) | 방열판 밀착 및 방열 구리스 도포 |
| Safety Interlock | Fault Signal | Normal (Open) | 감시 신호 회로 복원 |
