안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경북 구미시에 위치한 아파트 관리사무소에서 입고된 GFS(금강전자산업)의 소방수신기파워 BPS-400 GFS 긴급 수리 사례입니다.



• 모델명: BPS-400 GFS



• 제조사: GFS(금강전자산업)



• 품목: 소방수신기파워



• 증상: 출력무감

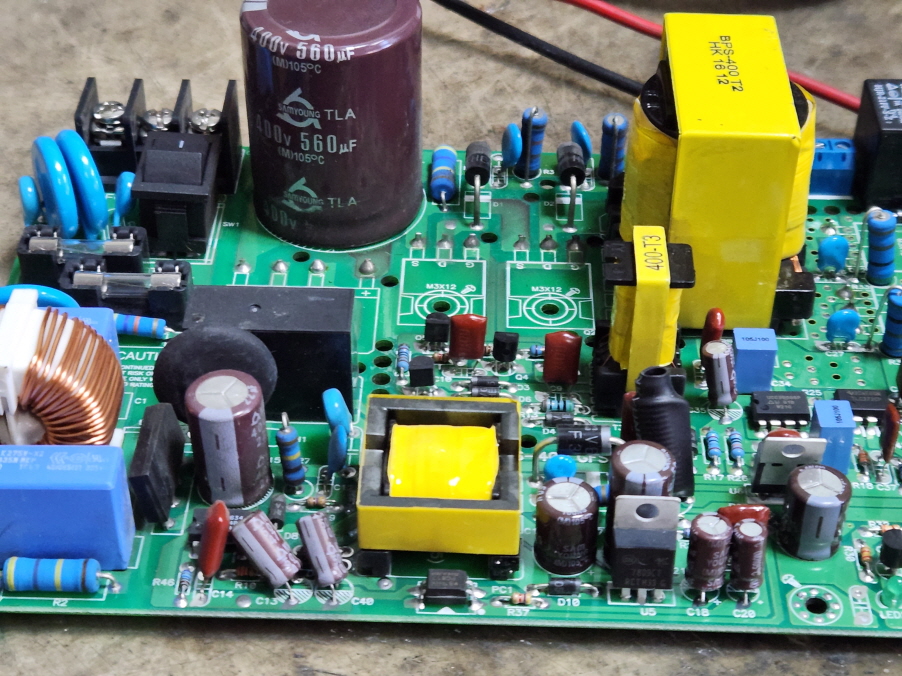

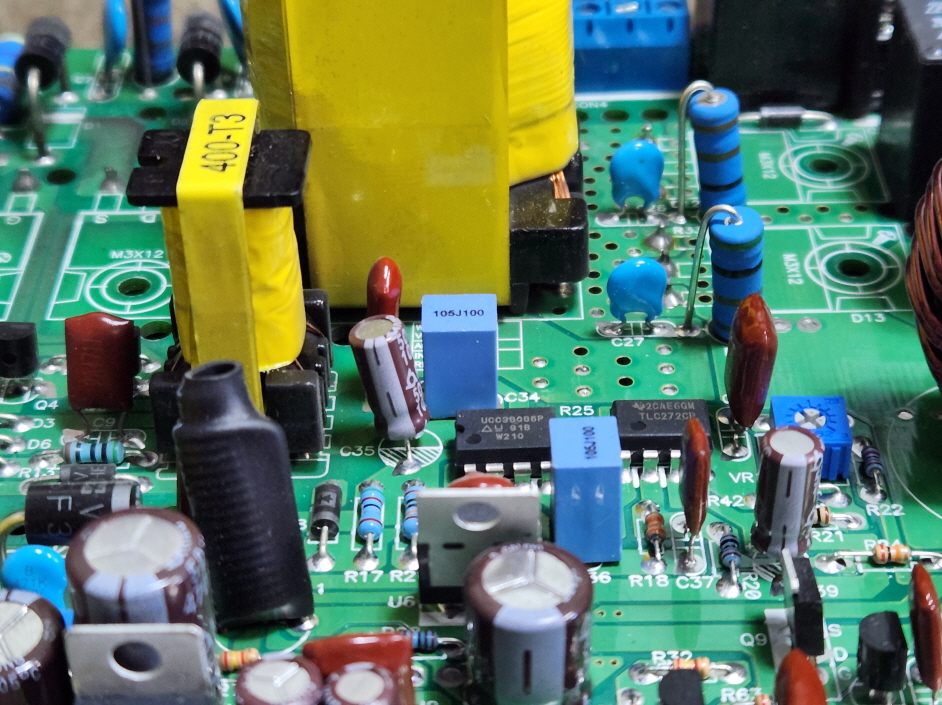

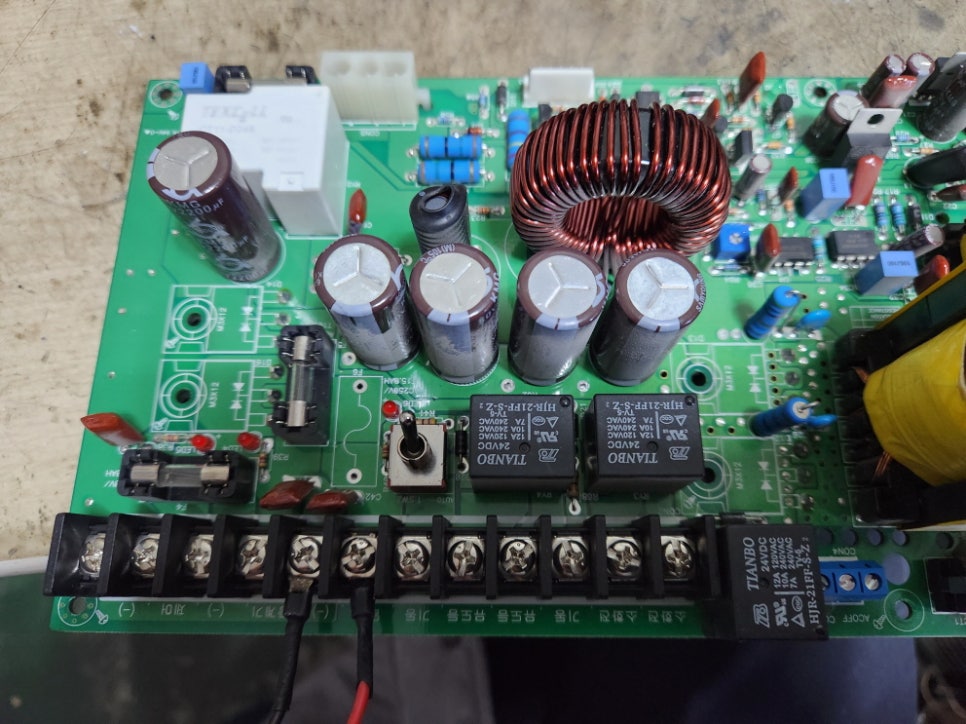

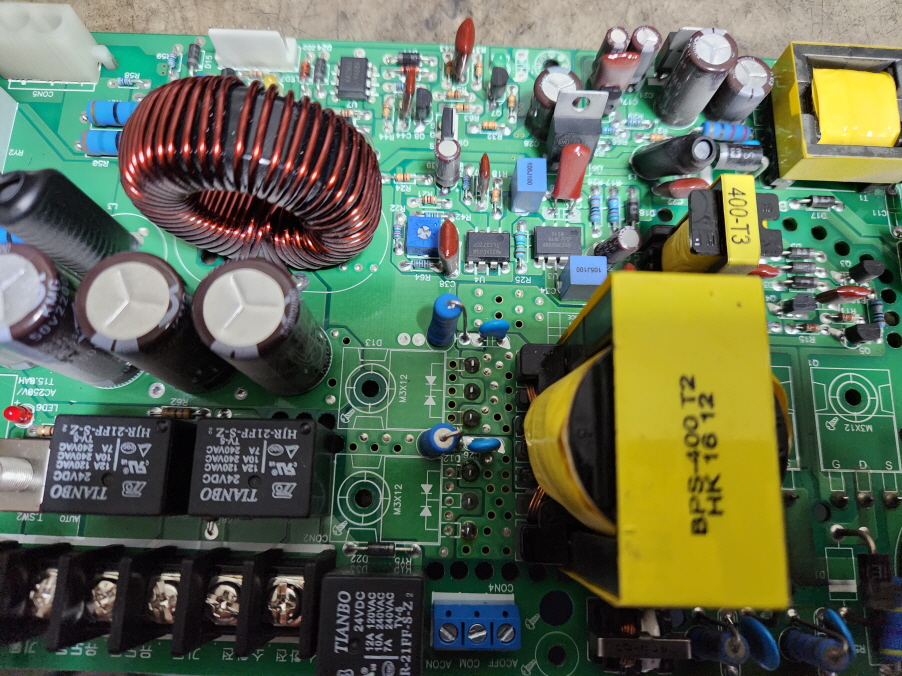

• 수리 과정: PCB 불량소자 교체



GFS(금강전자산업)  소방수신기파워 BPS-400  출력무감 수리 완료

GFS(금강전자산업)  소방수신기파워 BPS-400  출력무감 수리 완료

GFS(금강전자산업)  소방수신기파워 BPS-400  출력무감 수리 완료



GFS(금강전자산업)  소방수신기파워 BPS-400  출력무감 수리 완료

GFS(금강전자산업)  소방수신기파워 BPS-400  출력무감 수리 완료



GFS(금강전자산업)  소방수신기파워 BPS-400  출력무감 수리 완료



GFS(금강전자산업)  소방수신기파워 BPS-400  출력무감 수리 완료



소방 설비의 심장인 GFS(금강전자산업) 소방수신기용 BPS-400 파워 서플라이 긴급 수리 및 유지보수 가이드를

정리해 보았습니다.



소방수신기는 24시간 중단 없이 가동되어야 하는 법정 필수 설비입니다.

BPS-400 전원부 고장은 화재 감지 불능으로 이어져 대형 사고의 원인이 될 수 있습니다.

---

🚒 [긴급] GFS 소방수신기 BPS-400 전원 불량 해결 가이드

BPS-400 모델은 GFS 소방수신기 내부에서 메인 보드와 예비 배터리 충전을 담당하는 핵심 SMPS 유닛입니다. 노후화된 현장에서 가장 빈번하게 고장이 발생하는 부위이기도 합니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   수신기 메인 전원 소등 (Total Power Loss): AC 220V 입력은 정상이나 수신기 화면이 전혀 들어오지 않는 경우입니다. 내부 1차측 퓨즈 단선이나 스위칭 소자(FET) 파손이 주원인입니다.
2.   예비 전원 감시등 점등 (Battery Fault): AC 전원은 살아있으나 '예비전원 이상' 알람이 뜨는 증상입니다. 배터리 충전 전압(약 26V~27V) 생성 회로의 콘덴서가 노후화되어 전압이 출력되지 않는 상태입니다.
3.   지속적인 '삐~' 소리 (Oscillation Noise): 파워 내부의 트랜스포머나 평활 콘덴서에서 고주파 소음이 들립니다. 전압이 불안정하게 출력되고 있다는 전조증상으로, 곧 완전 가동 중단으로 이어질 가능성이 큽니다.
4.   수신기 무한 리부팅 (Watchdog Reset): 부팅 시 전력 소모가 순간적으로 늘어날 때 전압을 유지하지 못해 CPU가 계속 리셋되는 현상입니다. 2차측 출력 콘덴서 용량 부족이 원인입니다.
5.   전압 강하로 인한 오동작: 출력이 24V 아래로 떨어지면서 화재 감지기가 오작동하거나 지구 경종이 약하게 울리는 증상입니다.

---

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. 전면 LED에 'AC 전원' 불이 안 들어옵니다.
  •   A: 먼저 분전반의 소방 전용 차단기를 확인하십시오. 차단기가 정상이라면 BPS-400 내부의 유리관 퓨즈를 점검해야 합니다. 퓨즈가 검게 탔다면 내부 회로 단락(Short)이므로 전문가의 수리가 필요합니다.
•   Q2. 배터리를 새것으로 갈았는데도 '예비전원 이상'이 안 꺼집니다.
  •   A: 배터리 문제가 아니라 BPS-400의 충전 회로 고장입니다. 충전 단자에서 DC 26V 이상의 전압이 나오는지 멀티미터로 측정해 보십시오. 전압이 없다면 파워 유닛 수리 대상입니다.
•   Q3. 수리하는 동안 소방 설비를 꺼두어도 되나요?
  •   A: 절대 안 됩니다. 수리 중에는 예비 전원을 연결하거나 임시 파워를 공급하여 감시 상태를 유지해야 합니다. (소방안전관리자 입회 필수)
•   Q4. BPS-400 모델을 시중의 일반 24V SMPS로 대체 가능한가요?
  •   A: 권장하지 않습니다. 소방용 파워는 예비 배터리 충전 기능과 전원 감시 신호(Fault Signal) 출력이 포함되어 있어 일반 SMPS와는 핀 배열 및 기능이 다릅니다.
•   Q5. 파워 수명이 보통 어느 정도 되나요?
  •   A: 24시간 가동되는 소방 환경상 5~7년이 지나면 전해 콘덴서의 수명이 다합니다. 10년 이상 된 수신기는 예방 정비 차원에서 파워 유닛을 오버홀(Overhaul)하는 것이 좋습니다.

---

🚨 3. 핵심 체크 포인트 및 알람 조치

BPS-400 유닛의 상태를 파악하기 위한 긴급 점검표입니다.

점검 항목	정상 기준	이상 시 조치 방법
메인 출력 전압	DC 24V ~ 24.5V	출력 미달 시 내부 전압 가변저항(ADJ) 확인 및 수리
배터리 충전 전압	DC 26.5V ~ 27.5V	전압 없을 시 충전 회로 소자(다이오드 등) 점검
입력 AC 퓨즈	도통 상태 (0Ω)	단선 시 교체하되, 즉시 다시 터지면 내부 FET 단락 확인
콘덴서 외관	상단 평평함	윗부분이 부풀어 올랐다면 즉시 교체 (폭발 및 누액 위험)
커넥터 결속	흔들림 없음	열화로 인해 커넥터가 탔는지 확인 (접촉 불량 발열 주의)





긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
