소방수신기파워 PSU300-BH-BAT 출력 전압무 수리 완료

소방수신기파워 PSU300-BH-BAT 출력 전압무 수리 완료

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
경기도에 위치한 아파트관리사무소에서 입고된 소방수신기파워 PSU300-BH-BAT 긴급 수리 사례입니다.

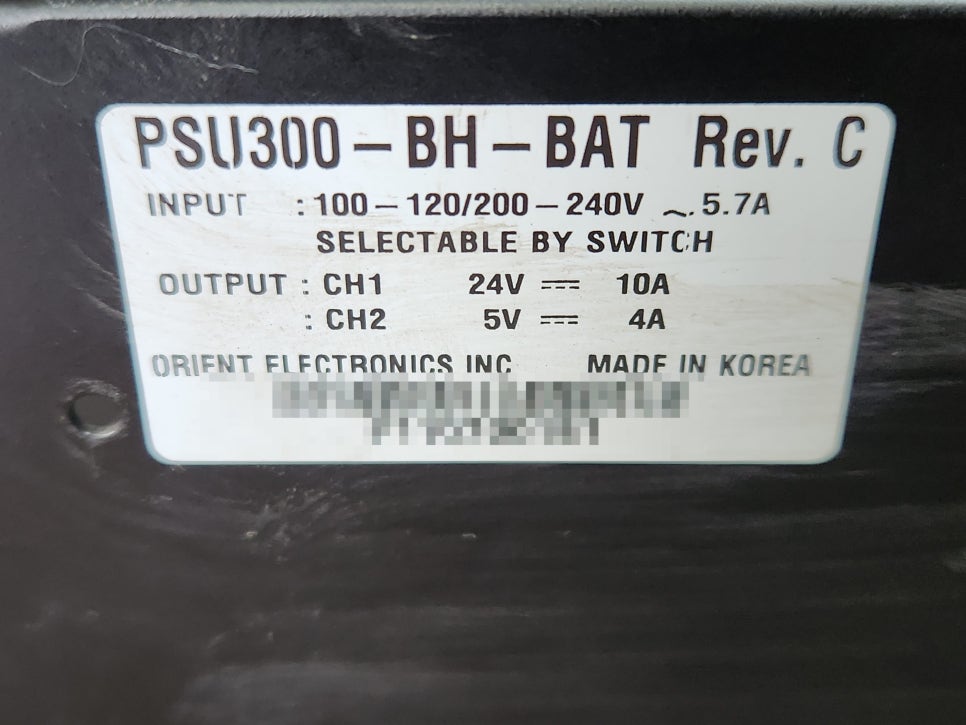

• 모델명: PSU300-BH-BAT



• 제조사:



• 품목: 소방수신기파워



• 증상: 출력 전압무



• 수리 과정 :



✔ 1차 점검 – 입력 전원 정상

✔ 2차 점검 – 2차측 출력 전압 미발생 확인

✔ 3차 정밀 점검 – 전원부 회로 내 불량 소자 확인 원인은 전원 변환 회로 내 핵심 부품 손상으로 확인되었습니다.



과전압 또는 노후화로 인한 소자 파손 가능성이 높습니다.

수리 진행 내용 손상된 불량 소자 제거 동일 규격 정품 부품 교체 패턴 및 주변 회로 이상 유무 점검 출력 전압 정상 복구 확인 장시간 에이징 테스트 진행 수리 후 출력 전압이 안정적으로 복구되었으며 리플 및 변동 없이 정상 범위 유지 확인하였습니다.



✅ 수리 결과 출력 전압 정상 복구 부하 테스트 통과 당일 수리 완료 아파트관리사무소 긴급 재설치 가능



소방수신기파워 PSU300-BH-BAT 출력 전압무 수리 완료



소방수신기파워 PSU300-BH-BAT 출력 전압무 수리 완료



소방수신기파워 PSU300-BH-BAT 출력 전압무 수리 완료



소방수신기파워 PSU300-BH-BAT 출력 전압무 수리 완료



전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.



30년 경력의 전자기기 수리 전문가로서, 소방 시스템의 안정적인 구동을 책임지는 PSU300-BH-BAT 파워 서플라이의 '출력 전압 무(No Output)' 증상에 대한 정밀 수리 리포트를 작성해 보았습니다.



이 모델은 특히 배터리 백업(BAT) 기능이 통합된 고신뢰성 파워로, 화재 발생 시 비상 전원을 공급해야 하는 막중한 임무를 띠고 있습니다. 전압 무감 증상은 단순히 출력이 안 나오는 것을 넘어, 비상시 소방 설비 전체를 무용지물로 만들 수 있는 중대 결함입니다.

---

🔥 [수리완료] 소방 수신기 파워 PSU300-BH-BAT 출력 전압 복구

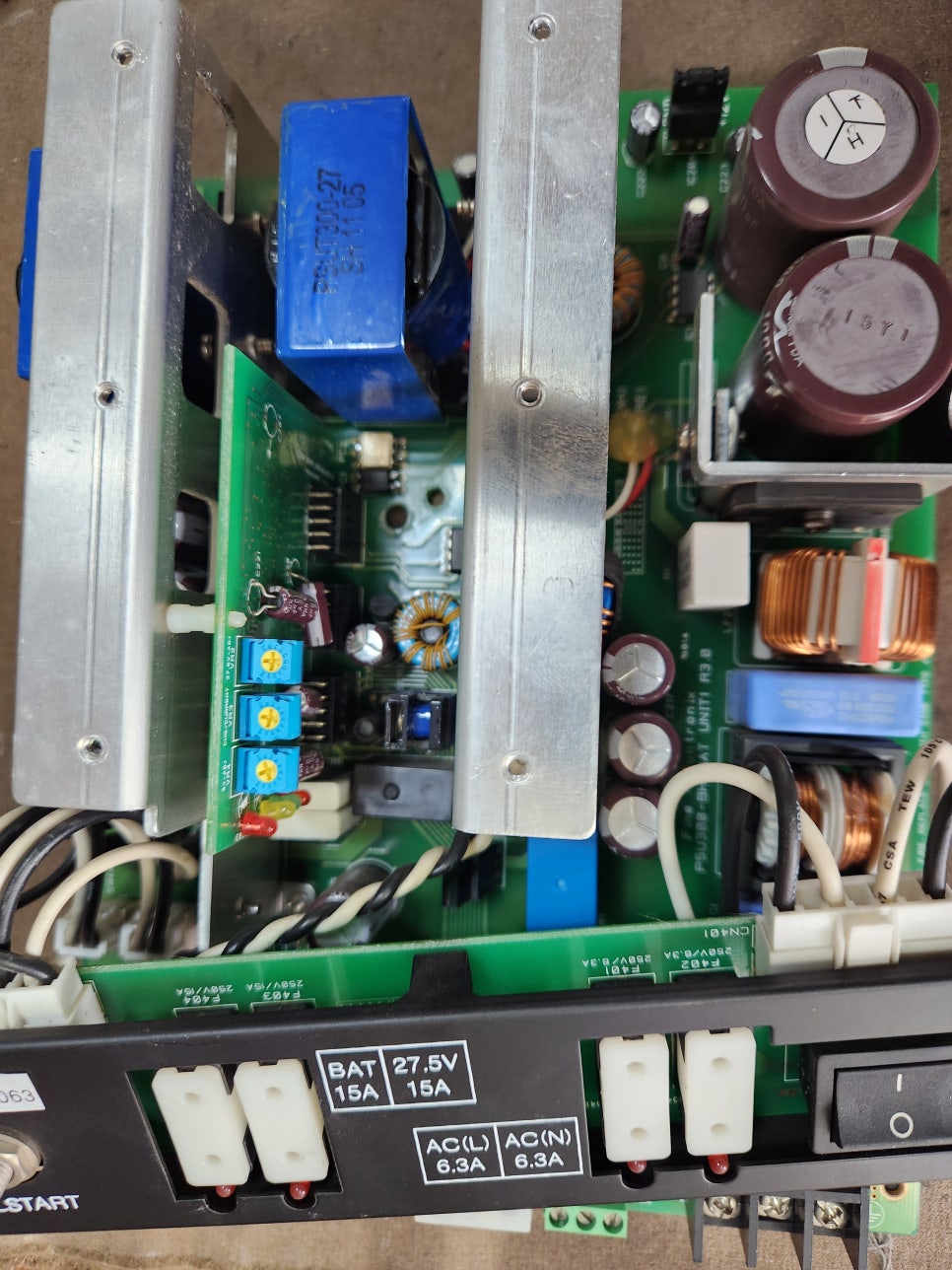

이번 입고 장비는 AC 전원은 인가되나 메인 24V 출력 및 배터리 충전 전압이 전혀 나오지 않는 상태였습니다. 정밀 진단 결과, 전원부의 핵심인 스위칭 회로와 피드백 라인의 복합적인 소손이 확인되었습니다.

🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)

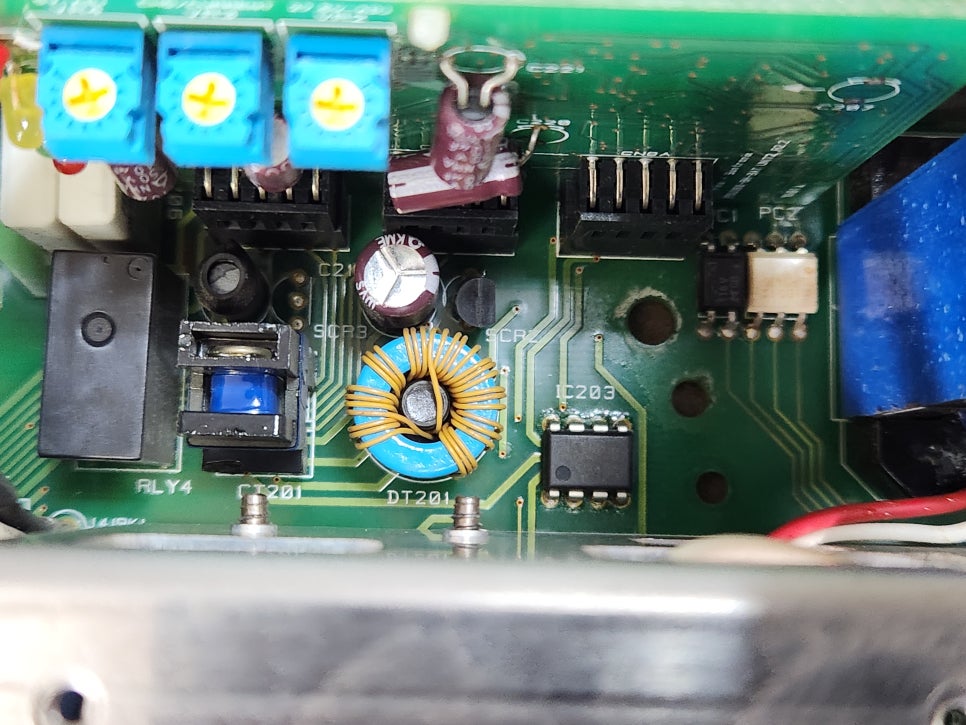

1. 메인 스위칭 회로 복구: 전압 출력의 핵심인 PWM 제어 IC와 FET(Power MOSFET)가 고압 서지로 인해 단락된 상태였습니다. 특성이 우수한 정품 소자로 교체하여 전압 생성을 정상화했습니다.
2. 평활 회로 오버홀 (Capacitor Replacement): 소방 파워 특성상 24시간 가동되다 보니 고압 전해 콘덴서의 용량 감퇴가 심각했습니다. 이는 전압 무감의 근본 원인이 되므로, 내구성이 뛰어난 105°C급 고신뢰성 콘덴서로 전량 교체했습니다.
3. 피드백 및 포토커플러 수리: 출력 전압을 감지하여 안정화하는 포토커플러(Opto-isolator)가 열화되어 회로가 멈춰 있었습니다. 이를 교체하여 정확한 전압 제어가 가능하도록 조치했습니다.
4. 배터리 충전 제어 회로 보정: PSU300-BH-BAT 모델의 핵심인 배터리 충전 및 자동 전환 회로를 점검하여, 한전 전원 차단 시 즉각적으로 배터리 모드로 전환될 수 있도록 릴레이 접점을 세정하고 보강했습니다.
5. 기판 정밀 세정 및 절연 처리: 소방함 내부의 먼지로 인한 트래킹 현상을 방지하기 위해 기판 전체를 고압 세정하고 절연 코팅을 재도포하여 내구성을 극대화했습니다.

---

📋 2. PSU300-BH-BAT 주요 사양 및 알람 가이드 (Alarm Codes)

상태 (Status)	내용 (Description)	점검 포인트
AC LED 소등	입력 전원 불량 또는 퓨즈 단선	입력 전원 및 브리지 다이오드 점검
DC 전압 무감	[이번 수리 사례] 내부 회로 소손	스위칭 FET 및 PWM 제어부 수리
BATT FAIL 알람	배터리 전압 부족 또는 충전 회로 불량	충전 전압(약 27V) 측정 및 충전 IC 교체
고주파 소음	콘덴서 노화 또는 트랜스 진동	전원부 전체 콘덴서 오버홀 권장
출력 전압 흔들림	피드백 회로 및 포토커플러 이상	포토커플러 및 전압 레퍼런스(TL431) 수리

---

❓ 3. 시설 관리자 및 소방 점검팀 FAQ Top 5

• Q1. 배터리를 새것으로 갈았는데도 '예비전원 이상'이 왜 뜰까요?
  • A: 파워 내부의 충전 제어 회로가 고장 나면 배터리로 전압을 보내주지 못해 수신기에서는 배터리가 없는 것으로 인식하고 알람을 띄웁니다.
• Q2. 전압이 24V가 아니라 27V 정도 나오는데 정상인가요?
  • A: 네, 소방 파워는 24V 배터리를 충전해야 하므로 보통 27V ~ 27.6V 사이의 출력 전압이 나오는 것이 정상 설계입니다.
• Q3. 퓨즈만 직접 갈아 끼워도 되나요?
  • A: 퓨즈가 터진 것은 내부 소자가 쇼트되었다는 증거입니다. 수리 없이 퓨즈만 갈면 더 크게 터지거나 기판이 타버릴 수 있으니 주의해야 합니다.
• Q4. 단종된 모델인데 수리가 가능할까요?
  • A: (주)메트영남은 구형 소방 파워의 회로 데이터를 모두 보유하고 있어, 소자 단위 수리를 통해 100% 복구가 가능합니다.
• Q5. 수리 후 성능은 신품과 차이가 없나요?
  • A: 소모성 부품인 콘덴서를 전량 신품으로 교환하는 오버홀을 진행하므로, 신품에 준하는 안정성을 확보할 수 있습니다.

---

💡 전문가의 한마디 (SEO)

"소방수신기 파워 PSU300-BH-BAT는 평소에는 조용히 자리를 지키지만, 위급 상황에서 그 가치가 증명되는 장비입니다. 전압이 나오지 않는 증상은 예방 정비만으로도 충분히 막을 수 있습니다. 5년 이상 사용하셨다면 전압이 나오더라도 내부 콘덴서 오버홀을 통해 시스템의 안정성을 확보하시길 강력히 권장합니다."
