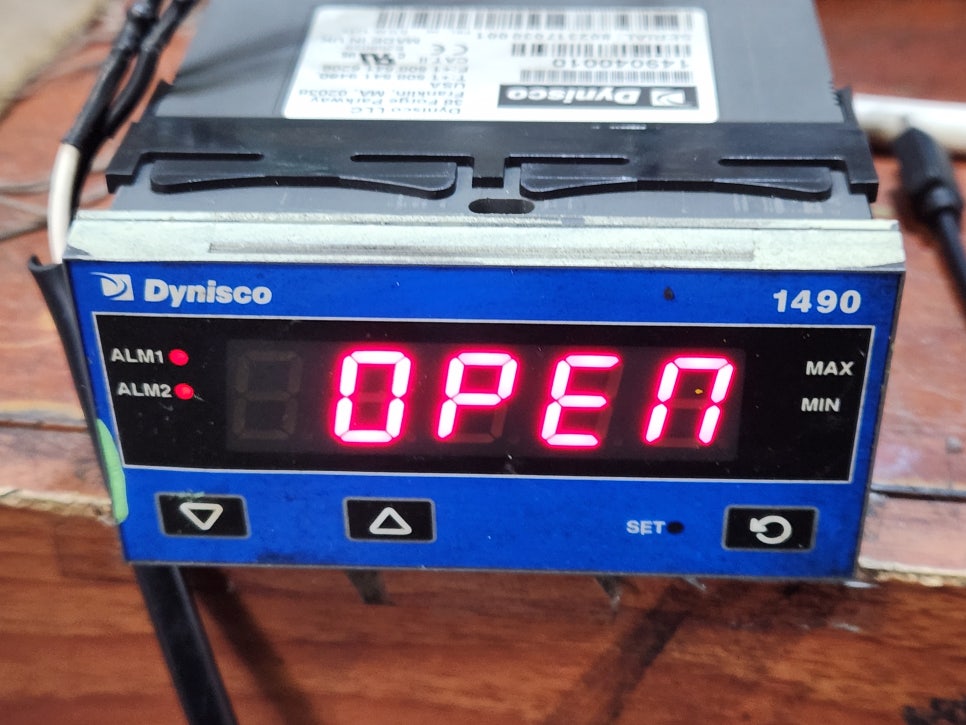

Dynisco 1490 컨트롤러 전원무감 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경남 산업현장에서 입고된 Dynisco 1490 컨트롤러 긴급 수리 사례입니다.

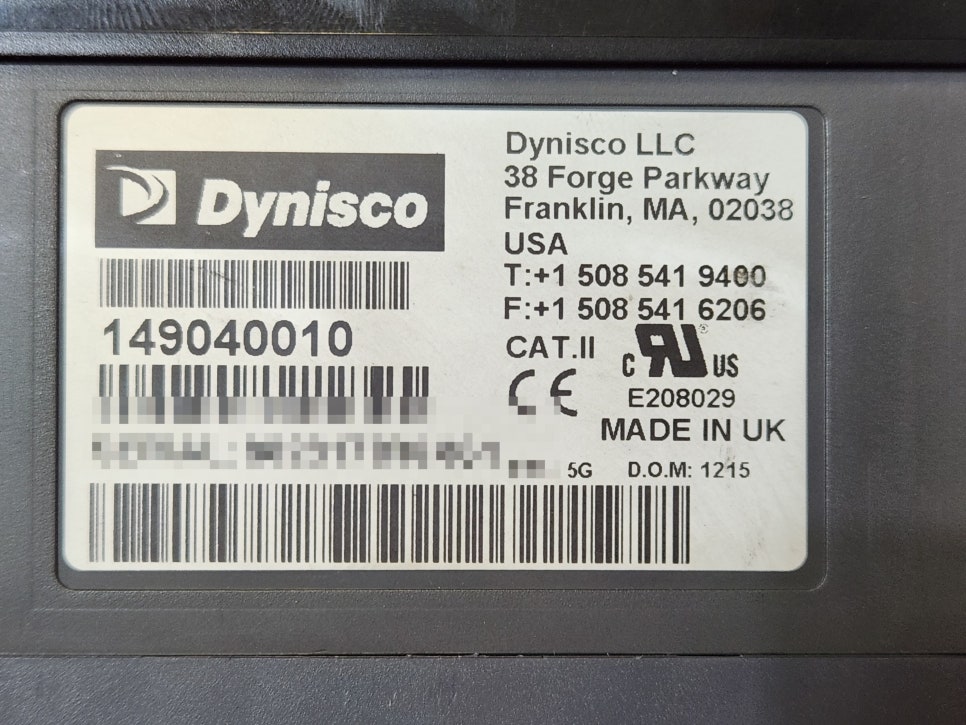

• 모델명: Dynisco 1490
• 제조사: Dynisco
• 품목: 컨트롤러
• 증상:
- 전원 스위치 ON 상태에서도 화면 무표시
- 출력 및 제어 동작 불가
- 생산라인 가동 중단 상태
• 수리 과정: 불량 소자 교체 전원부 회로 보강 패턴 점검 및 재납땜 부하 테스트 및 에이징 테스트 진행
30년 경력의 전자기기 수리 전문가로서, 플라스틱 압출 및 사출 공정에서 압력·온도 제어의 표준으로 쓰이는 Dynisco 1490 Indicator/Controller의 '전원 무감(Power Dead)' 정밀 수리 리포트를 작성해 보았습니다.
Dynisco 1490 시리즈는 가혹한 고온·고압 환경에서 24시간 가동되는 경우가 많아,
내부 전원부 소자의 열화로 인한 2차 회로 파손이 가장 빈번한 고장 원인입니다.
🌡️ [수리완료] Dynisco 1490 컨트롤러: 전원 불능 및 정밀 회로 복구
이번 입고 건은 AC 전원을 인가해도 전면 디스플레이와 LED가 전혀 반응하지 않는 상태였습니다. 정밀 진단 결과, 내부 전원 공급 장치(PSU)의 1차측 스위칭 회로가 과열로 인해 소손된 것을 확인했습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 전원 공급부(Power Supply Unit) 오버홀: 24시간 가동 시 발생하는 내부 열로 인해 전해 콘덴서의 전해액이 마르면서(Dry-out) 평활 기능이 상실되었습니다. 이로 인해 과부하가 걸린 PWM 제어 IC와 주변 저항을 신품으로 교체했습니다.
- 입력단 서지 보호 회로 수리: 현장 전원의 불안정한 서지로 인해 파손된 바리스터(Varistor)와 휴즈(Fuse)를 교체했습니다. Dynisco 정품 규격에 맞는 고성능 부품을 사용하여 보호 기능을 복원했습니다.
- 전압 레귤레이터 및 로직 전압 안정화: 제어 회로에 공급되는 5V, 12V 라인의 리플 노이즈를 제거하기 위해 LDO 레귤레이터를 정밀 점검하고 보강했습니다. 이는 설정값이 지워지거나 오작동하는 것을 방지합니다.
- 디스플레이 드라이버 점검: 전원 무감 당시 발생한 과전압이 디스플레이 회로로 파급되었는지 확인하고, 7세그먼트 LED 드라이버의 데이터 라인을 보정했습니다.
- 내부 세정 및 방열 작업: 압출 현장의 분진으로 인한 쇼트를 막기 위해 기판 전체를 고압 세정하고, 주요 발열 소자에 산업용 절연 코팅을 재도포했습니다.
❓ 2. 현장 설비 담당자 및 엔지니어 FAQ Top 5
- Q1. 전원이 안 들어오는데 외부 휴즈만 갈면 되나요?
- A: 휴즈가 끊어졌다는 것은 내부 회로에 이미 쇼트가 발생했다는 신호입니다. 내부 수리 없이 휴즈만 갈면 다시 터지거나 기판 패턴이 타버릴 수 있으므로 정밀 점검이 필수입니다.
- Q2. 수리 후 기존의 압력/온도 설정값(Parameter)이 지워지나요?
- A: 설정값은 비휘발성 메모리(EEPROM)에 저장되므로 전원부 수리만으로는 지워지지 않습니다. 기존 설정을 그대로 사용하실 수 있습니다.
- Q3. Dynisco 1490 모델은 단종되었는데 수리가 가능한가요?
- A: 네, (주)메트영남은 Dynisco 컨트롤러의 전 라인업(1290, 1480, 1490 등)에 대한 회로 데이터를 보유하고 있어 소자 단위 수리로 100% 복구가 가능합니다.
- Q4. 화면에 'EEEE' 또는 'LLLL'이 뜨는 건 전원 고장인가요?
- A: 이는 전원 고장이 아닌 센서 입력 이상(Open/Short) 알람입니다. 하지만 전압이 불안정할 때도 나타날 수 있으므로 전원부 점검이 병행되어야 합니다.
- Q5. 수리 비용은 신품 대비 어느 정도인가요?
- A: 신품 수입 가격의 20~30% 수준이며, 해외 발주 대기 시간 없이 당일 또는 익일 즉시 수리가 가능하다는 것이 큰 장점입니다.
🚨 3. Dynisco 1490 핵심 알람 및 상태 진단 가이드
| 증상 (Symptom) | 예상 원인 (Cause) | 조치 방법 (Action) |
| 디스플레이 소등 | [이번 수리 사례] 내부 SMPS 파손 | 전원부 스위칭 소자 및 콘덴서 교체 |
| Err 1 / Err 2 | 하드웨어 자가진단 에러 | 내부 메모리(EEPROM) 또는 CPU 통신 점검 |
| 알람 LED 점멸 | 설정 범위를 벗어난 압력/온도 | 센서 교정(Calibration) 및 출력 릴레이 점검 |
| 버튼 조작 불능 | 키패드 접점 불량 또는 로직 전압 저하 | 전면 멤브레인 세정 및 로직 보드 수리 |
| 출력값 흔들림 | 아날로그 출력 회로 노이즈 유입 | 절연 증폭기(Isolation Amp) 및 필터 수리 |
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
