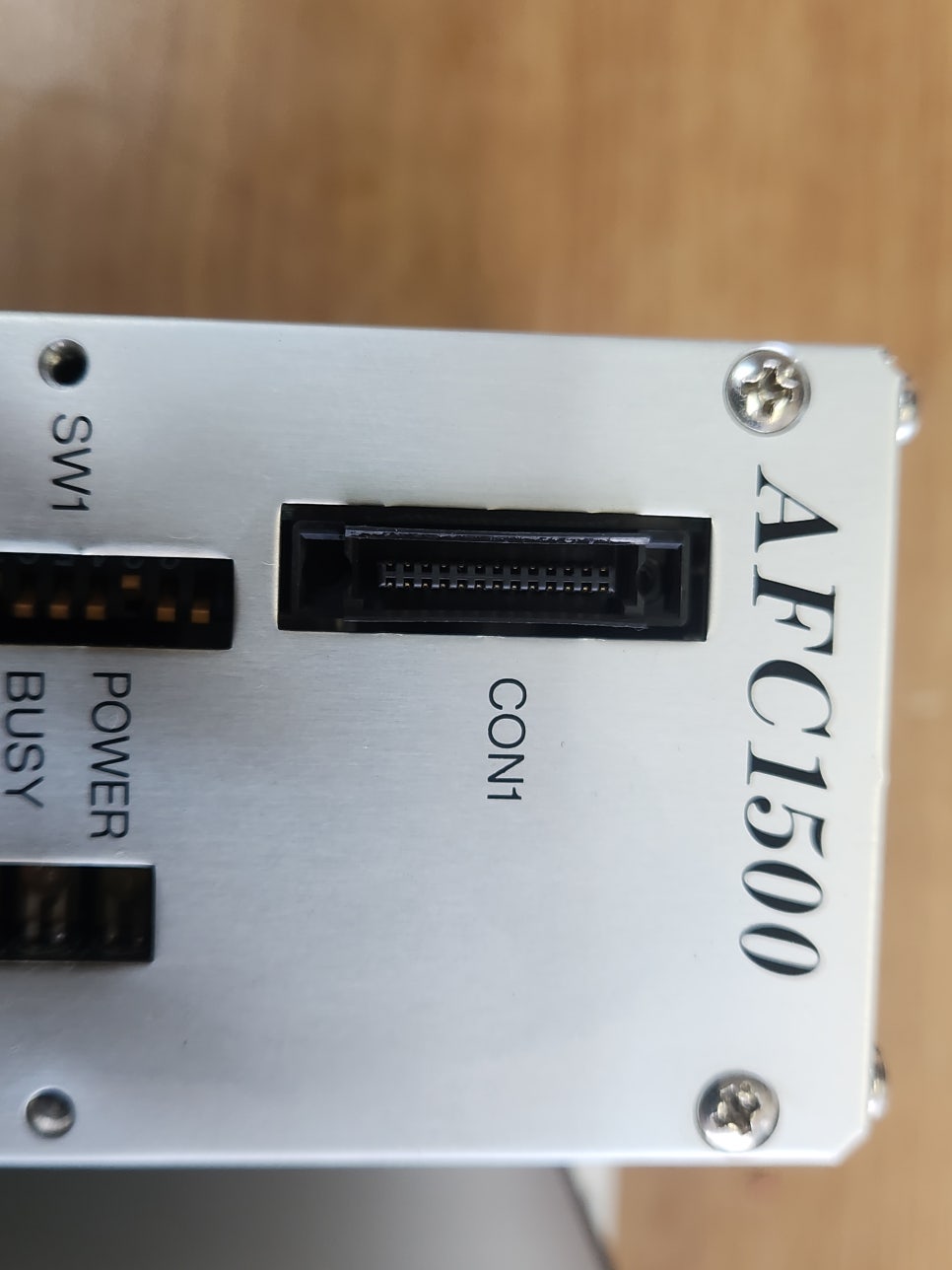

소방수신기파워 AFC1500 SAN3-24M SAN4-24M 시스템 통신 이상 수리 완료

소방수신기파워 AFC1500 SAN3-24M SAN4-24M 시스템 통신 이상 수리 완료

안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경남에 위치한 산업체에서 입고된 소방수신기파워 AFC1500 SAN3-24M SAN4-24M 긴급 수리 사례입니다.



• 모델명: AFC1500 SAN3-24M SAN4-24M



• 제조사:



• 품목: 소방수신기파워



• 증상: 시스템 통신 이상



• 수리 과정:

1️⃣ 외관 및 PCB 상태 점검

2️⃣ 전원 및 통신 회로 테스트

3️⃣ 손상 부품 확인 및 교체

4️⃣ 회로 안정화 작업 진행

소방수신기파워 AFC1500 SAN3-24M SAN4-24M 시스템 통신 이상 수리 완료

소방수신기파워 AFC1500 SAN3-24M SAN4-24M 시스템 통신 이상 수리 완료



소방수신기파워 AFC1500 SAN3-24M SAN4-24M 시스템 통신 이상 수리 완료

소방수신기파워 AFC1500 SAN3-24M SAN4-24M 시스템 통신 이상 수리 완료



소방수신기파워 AFC1500 SAN3-24M SAN4-24M 시스템 통신 이상 수리 완료



수리 및 정밀 테스트 후 정상 출고 하였습니다.



30년 경력의 전자기기 수리 전문가로서, 소방 및 산업용 전원 장치 시장에서 신뢰도가 높은 AFC1500, SAN3-24M, SAN4-24M 모델에 대한 정밀 수리 리포트를 작성해 보았습니다.



이 모델들은 주로 동방전자(TYCO), 금강전자, 산전 등 주요 소방 브랜드 수신기에 탑재되는 고출력 파워 서플라이입니다.

특히 SAN 시리즈는 '소방(SAN)'의 약자로 쓰일 만큼 화재 수신기의 메인 전원과 예비 전원 충전 업무를 동시에 수행하는 핵심 장비입니다.

---

🔥 [수리완료] AFC1500 / SAN3-24M / SAN4-24M 전원 복구 리포트

해당 장비들은 장시간 상시 가동에 따른 열화 현상이 공통적으로 발견되었으며,

(주)메트영남의 정밀 오버홀을 통해 신품 수준의 컨디션으로 복원되었습니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1. 전원 출력 무감 (No Output): AC 입력은 정상이나 24V 출력이 전혀 나오지 않는 상태입니다. 스위칭 회로의 FET 단락 및 PWM 제어부 소손이 주원인입니다.
2. 부하 시 전압 강하 (Voltage Drop): 평상시에는 24V가 나오지만, 사이렌이나 댐퍼 등 실제 부하가 걸리면 전압이 10V 이하로 뚝 떨어집니다. 출력단 평활 콘덴서의 용량 감퇴 현상입니다.
3. 예비전원(배터리) 충전 불량: 한전 전원은 정상이나 배터리 충전 전압(약 27V)이 생성되지 않아 수신기에서 '배터리 이상' 알람이 지속됩니다.
4. 고주파 발진 소음 (Noise): "찌-" 하는 고주파음이 발생하며 주변 통신 선로에 노이즈를 유발합니다. 트랜스포머 주변 스너버 회로 및 필터 콘덴서 노화가 원인입니다.
5. 간헐적 리셋 현상: 전원이 켜졌다 꺼졌다를 반복합니다. 내부 **보조 전원부(Start-up Circuit)**의 저항값 변이로 인한 기동 불량입니다.

---

📋 2. 모델별 주요 특징 및 점검 포인트

모델명	정격 사양	주요 점검 및 수리 내용
AFC1500	24V / 고출력 타입	메인 변압기 열화 및 대용량 정류 다이오드 교체
SAN3-24M	24V 3A급 (표준형)	충전 제어 회로(LM317/UC3842 등) 및 릴레이 보정
SAN4-24M	24V 4A급 (강화형)	출력단 저항 로드 테스트 및 고성능 콘덴서 오버홀

---

❓ 3. 현장 소방 점검 및 시설팀 FAQ Top 5

• Q1. SAN3-24M과 SAN4-24M은 서로 호환되나요?
  • A: 전압(24V)은 같지만 전류 용량(3A vs 4A)이 다릅니다. SAN4가 용량이 더 크므로 SAN3 자리에 쓸 수 있지만, 반대의 경우 과부하로 파손될 수 있으니 주의해야 합니다.
• Q2. 왜 유독 소방 파워는 콘덴서 수명이 짧게 느껴지나요?
  • A: 수신기 함체 내부의 밀폐된 열기와 24시간 풀가동되는 환경 때문입니다. 일반 콘덴서보다는 내열 105°C 이상의 산업용 고내구 부품을 써야 오래갑니다.
• Q3. 수리 시 배터리 충전 전압은 몇 V가 정상인가요?
  • A: 24V(12V x 2) 배터리를 충전하기 위해 무부하 시 27.3V ~ 27.8V 사이가 측정되어야 정상입니다.
• Q4. 파워만 수리하면 수신기의 '통신 에러'도 잡히나요?
  • A: 네, 파워에서 발생하는 리플 노이즈가 CPU 통신 선로를 간섭하는 경우가 매우 많습니다. 파워 오버홀 후 통신이 안정화되는 사례가 빈번합니다.
• Q5. 수리 비용은 교체 대비 어느 정도인가요?
  • A: 신품 교체 대비 30~40% 수준이며, 단종된 모델의 경우 수리가 유일한 대안입니다.

---

🚨 4. 핵심 알람 코드 및 자가 진단 가이드

증상	의미	조치 방법
AC FAIL LED	입력 전원 차단	입력 퓨즈(Glass Fuse) 및 차단기 점검
BATT LOW / FAULT	충전 회로 또는 배터리 불량	[수리 필요] 파워 내부 충전 전압 라인 점검
DC OK LED 소등	24V 출력 회로 고장	[수리 필요] 메인 스위칭 FET 및 PWM부 수리
수신기 반복 리셋	전원 노이즈 및 리플 과다	출력단 평활 콘덴서 전량 교체(오버홀)

---

💡 전문가의 한마디

"AFC1500이나 SAN 시리즈는 외관상 타버린 흔적이 없어도 내부 부품의 화학적 노화가 진행되는 장비입니다. 특히 소방 점검 시 '예비전원 시험'에서 탈락한다면 배터리 탓만 하지 마시고 파워 서플라이의 충전 능력을 반드시 의심해 보셔야 합니다.

(주)메트영남은 단순 동작 수리를 넘어 시스템 전체의 신뢰성을 복원해 드립니다."
