안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
경기도 화성에 위치한 아파트관리사무소에서 입고된 동방전자의 소방수신기파워 PSU300 -BH-BAT 긴급 수리 사례입니다.



• 모델명: PSU300 -BH-BAT



• 제조사: 동방전자



• 품목: 소방수신기파워



• 증상: 화면불량, 알람 발생



• 수리 과정: PCB 소자 교체

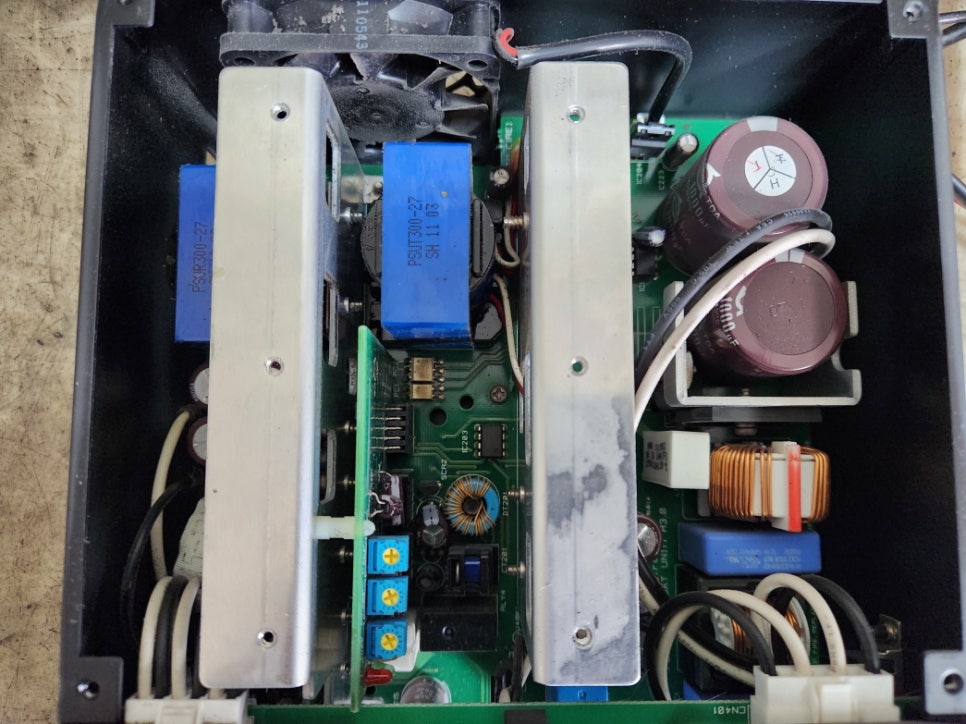

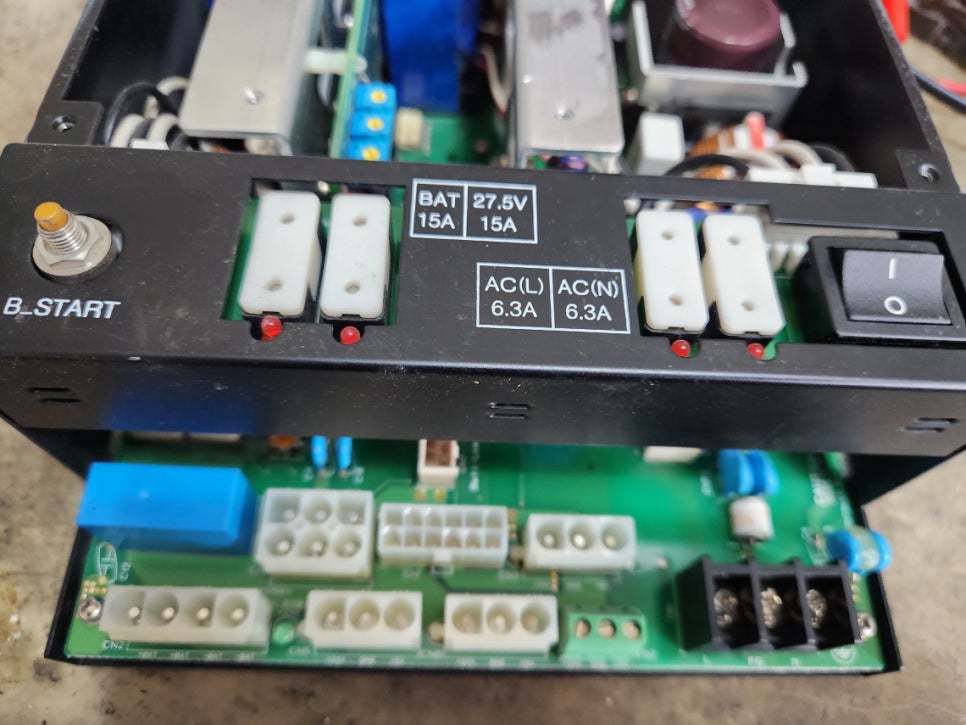

동방전자 소방수신기파워 PSU300 -BH-BAT 화면불량, 알람 발생 수리 완료

동방전자 소방수신기파워 PSU300 -BH-BAT 화면불량, 알람 발생 수리 완료

동방전자 소방수신기파워 PSU300 -BH-BAT 화면불량, 알람 발생 수리 완료

동방전자 소방수신기파워 PSU300 -BH-BAT 화면불량, 알람 발생 수리 완료

전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.



소방 설비 시장의 표준이라 불리는 동방전자(DONG-BANG) Pro N-MUX 시리즈용 PSU300-BH-BAT 파워 유닛의 수리 보고서를 작성해 보았습니다.



이 모델은 전원 공급뿐만 아니라 배터리 관리 시스템(BMS) 기능이 통합된 고성능 유닛입니다.

화면 불량(수신기 블랙아웃)과 알람 발생은 PSU 내부의 로직 제어 전압이 무너졌을 때 나타나는 전형적인 증상입니다.

---

🚒 [수리 완료] 동방전자 PSU300-BH-BAT 소방수신기 전원부 정밀 복구

동방전자 Pro N-MUX 수신기의 전압 공급을 책임지는 PSU300-BH-BAT 모델이 화면 표시 불능 및 지속적인 이상 알람 발생으로 입고되어 완벽히 수리되었습니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   수신기 화면 먹통 (Display Blank): AC 전원은 정상이나 메인 CPU 보드로 가는 5V/12V 로직 전압이 끊겨 화면이 나오지 않는 현상입니다.
2.   공통 결함 알람 지속 발생: PSU 내부의 자가 진단 회로(Monitoring Circuit) 고장으로 인해 전압은 나오더라도 수신기 메인보드에 '전원 이상' 신호를 계속 보내는 증상입니다.
3.   배터리 충전 불량 및 저전압 알람: 예비 배터리 충전 전압(약 27.3V)이 생성되지 않아 정전 시 수신기가 바로 꺼지거나 배터리 감시 알람이 발생합니다.
4.   내부 릴레이 채터링(Chattering): 전원부 내부 릴레이가 '탁탁탁' 소리를 내며 떨리는 현상입니다. 이는 평활 콘덴서의 용량 부족으로 전압이 요동칠 때 발생합니다.
5.   통신 이상 (Data Comm. Fail): PSU와 수신기 CPU 간의 상태 통신 라인에 노이즈가 유입되어 발생하는 소프트웨어적 오작동입니다.

---

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. 화면은 안 나오는데 경종은 울릴 수 있나요?
  •   A: PSU의 로직 전압(5V)만 죽고 DC 24V 라인이 살아있다면 경종은 울릴 수 있으나, 화재 구역 확인 및 제어가 불가능하므로 매우 위험한 상태입니다.
•   Q2. PSU300 모델 뒤에 'BH'나 'BAT'는 무엇을 의미하나요?
  •   A: 'BH'는 고용량/고성능 버전을, 'BAT'는 배터리 충전 및 관리 회로가 포함된 모델임을 뜻합니다. 수리 시 반드시 동일 규격의 부품을 사용해야 합니다.
•   Q3. 수리 대신 신품 교체가 나을까요?
  •   A: 동방전자 구형 모델은 단종되었거나 신품 가격이 매우 높습니다. 30년 전문가의 오버홀 수리를 거치면 신품 수준의 내구성을 회복하면서도 비용을 크게 절감할 수 있습니다.
•   Q4. 갑자기 수신기에서 '삐~' 소리가 나면서 모든 램프가 깜빡입니다.
  •   A: PSU 내부 전압이 기준치 이하로 떨어졌을 때 발생하는 경고입니다. 즉시 전원을 차단하고 점검을 받아야 메인 CPU 보드의 손상을 막을 수 있습니다.
•   Q5. 배터리만 새 걸로 갈면 알람이 사라질까요?
  •   A: 충전기 전압을 먼저 측정해 보세요. DC 27V 내외가 나오지 않는다면 배터리를 갈아도 얼마 못 가 다시 알람이 뜹니다. 원인은 파워 내부 충전 회로에 있습니다.

---

🚨 3. 핵심 알람 코드 및 수리 완료 데이터 (Monitoring Data)

PSU300-BH-BAT 유닛 수리 후 진행된 정밀 검수 데이터입니다.

점검 항목 (Check Point)	수리 전 상태	수리 후 (정상 데이터)	조치 내용
Main Logic (5V/12V)	Unstable / 0V	5.1V / 12.0V Stable	레귤레이터 및 피드백 회로 수리
System DC 24V	21.5V (Low)	24.2V Stable	대용량 평활 콘덴서 일체 교체
Battery Charge V	DC 2.0V (Fail)	DC 27.4V	충전 제어 IC 및 다이오드 교체
Alarm Signal	Active (Fault)	Normal (Clear)	시스템 감시 로직 소자 복구
Heat Sink Temp.	Over 70°C	Under 45°C	노후 소자 교체 및 방열 보강
