안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
대구에 위치한 업체에서 입고된 인버터 파워보드 CONV-CHG REV1.2 긴급 수리 사례입니다.



• 모델명: CONV-CHG REV1.2



• 제조사:



• 품목: 인버터 파워보드



• 증상: 전원 불량



• 수리 과정:

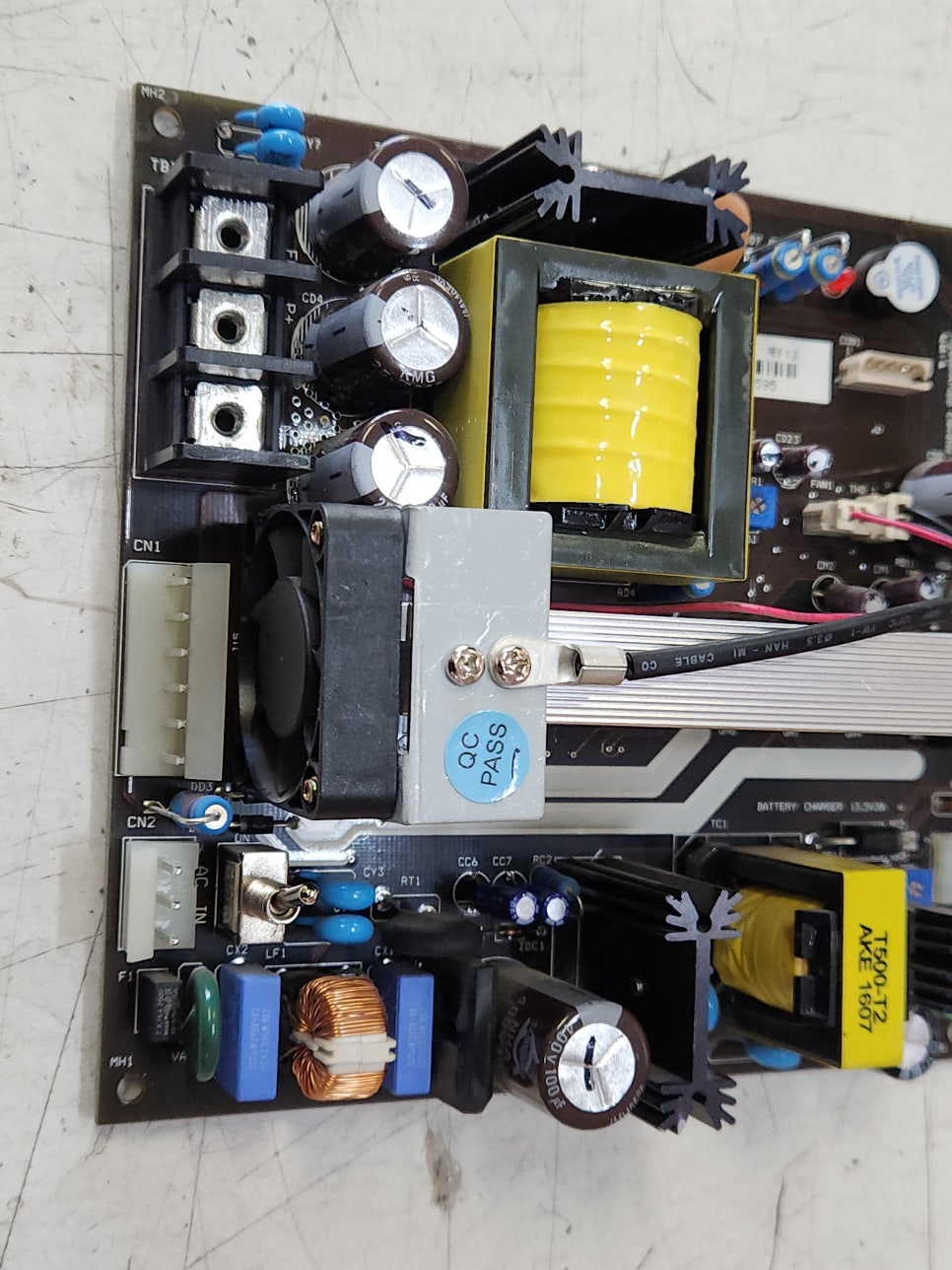

인버터 파워보드 CONV-CHG REV1.2 전원 불량 수리 완료

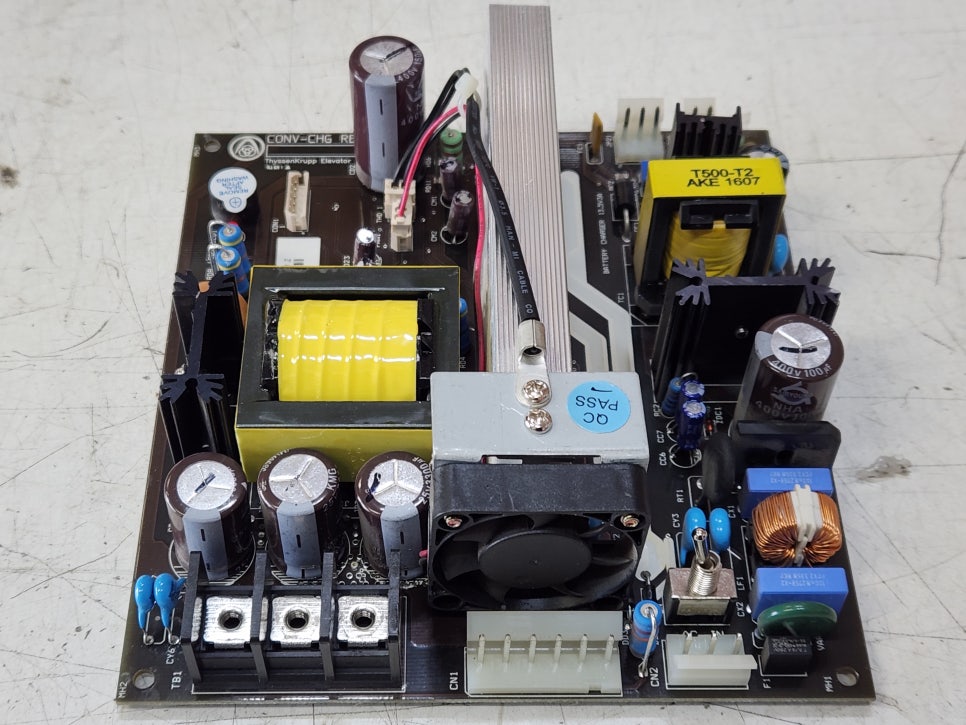

인버터 파워보드 CONV-CHG REV1.2 전원 불량 수리 완료

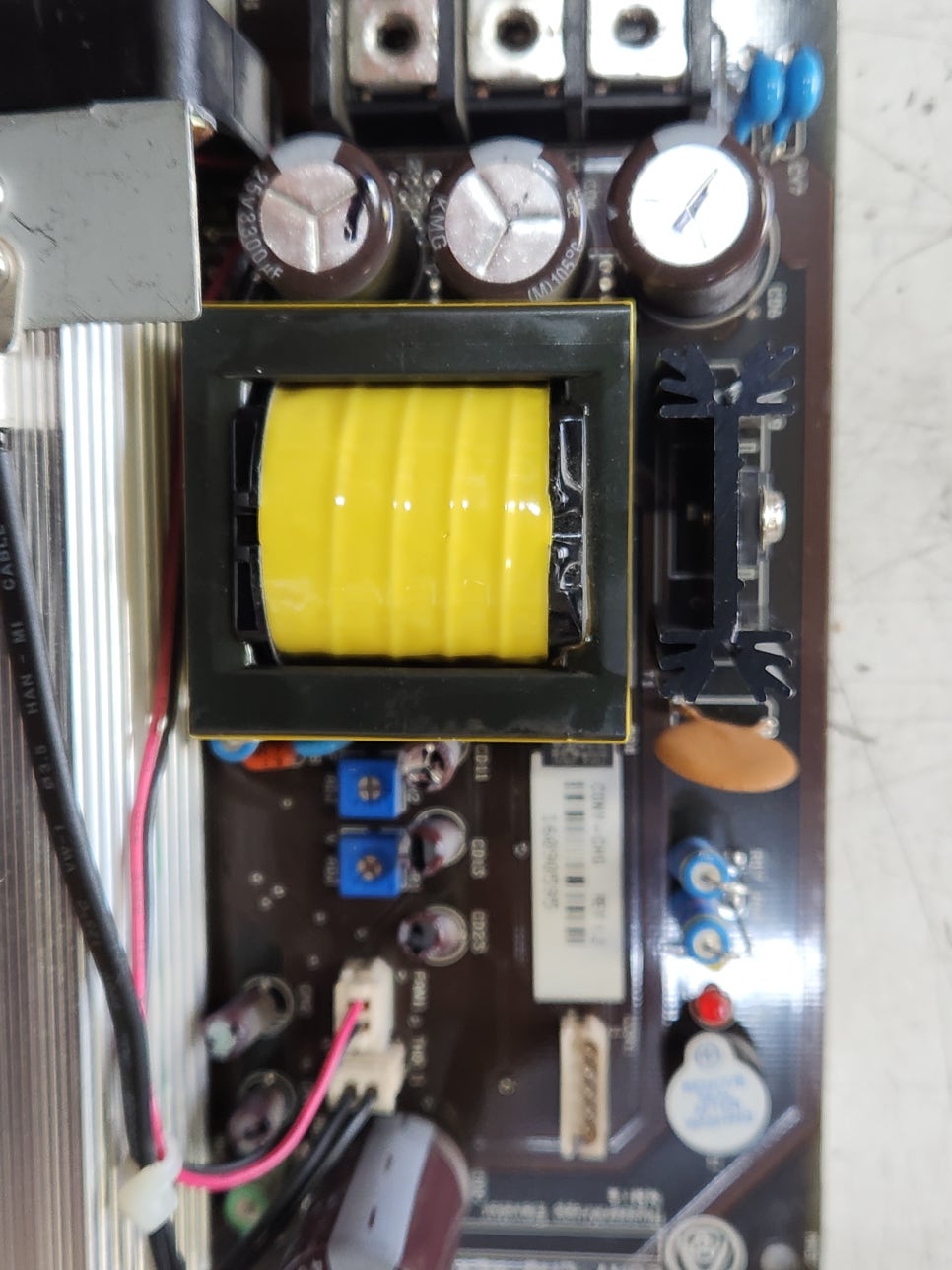

인버터 파워보드 CONV-CHG REV1.2 전원 불량 수리 완료

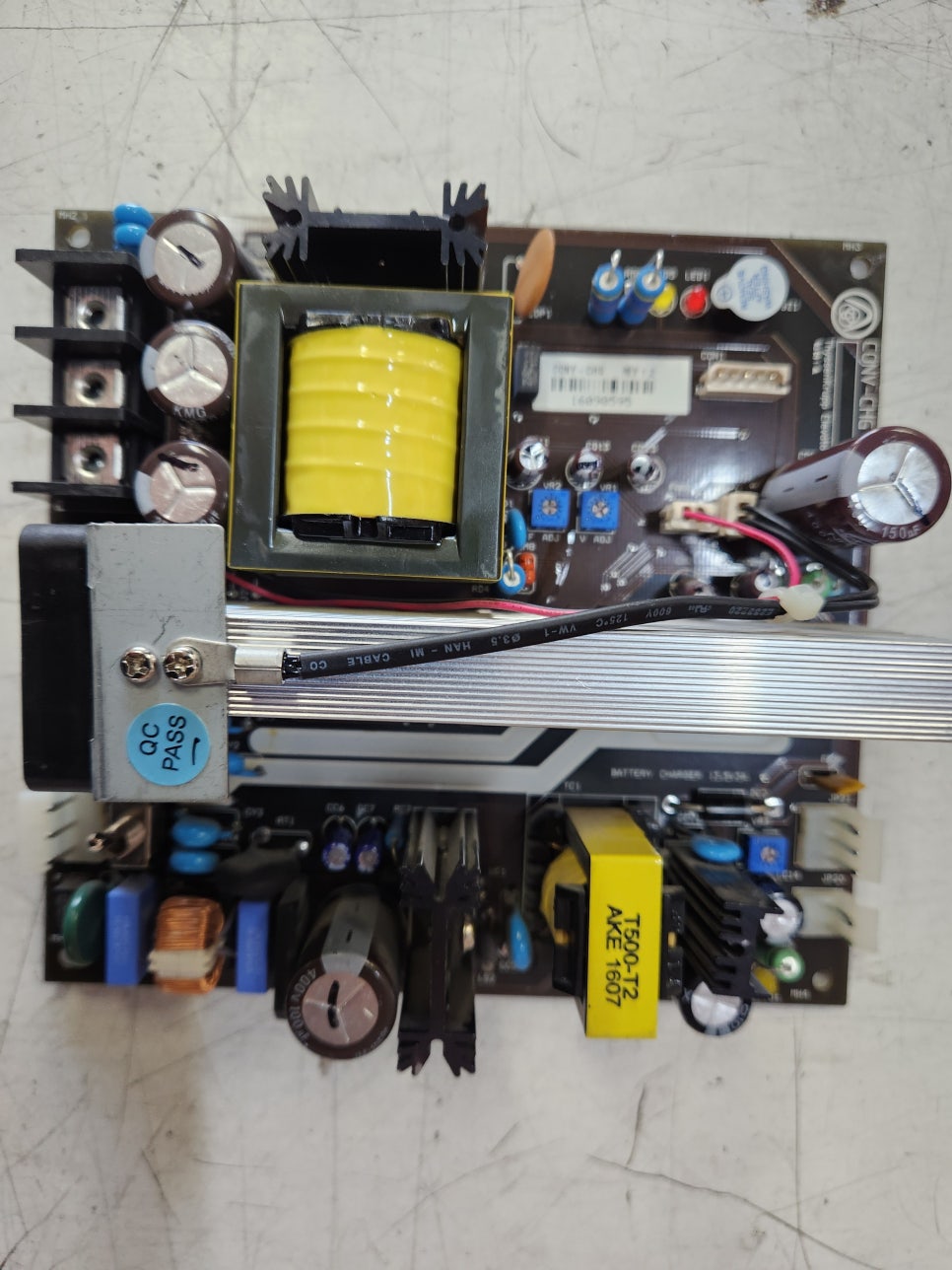

인버터 파워보드 CONV-CHG REV1.2 전원 불량 수리 완료

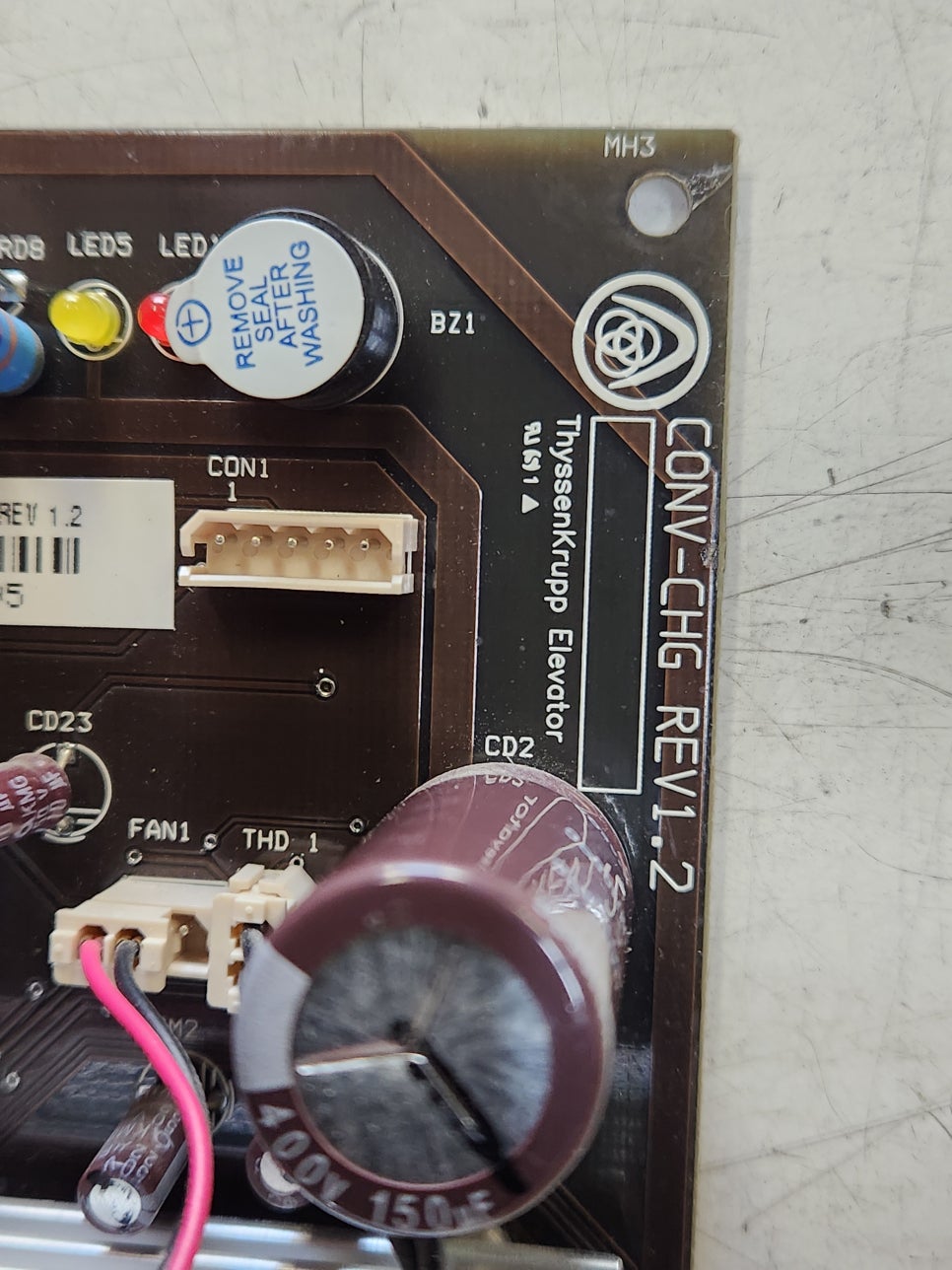

인버터 파워보드 CONV-CHG REV1.2 전원 불량 수리 완료

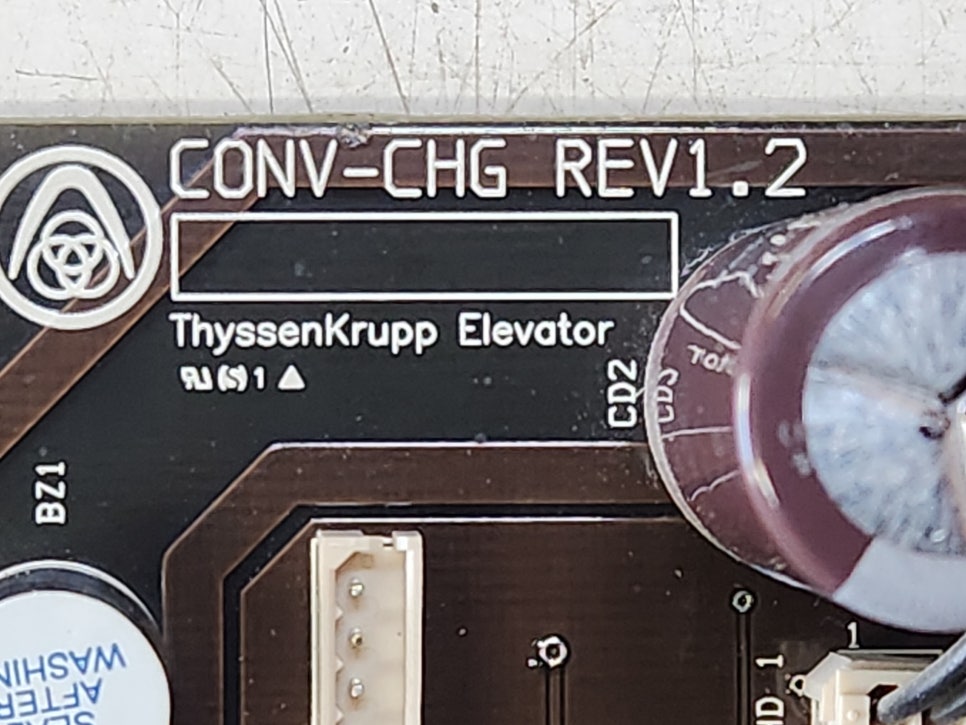

인버터 파워보드 CONV-CHG REV1.2 전원 불량 수리 완료

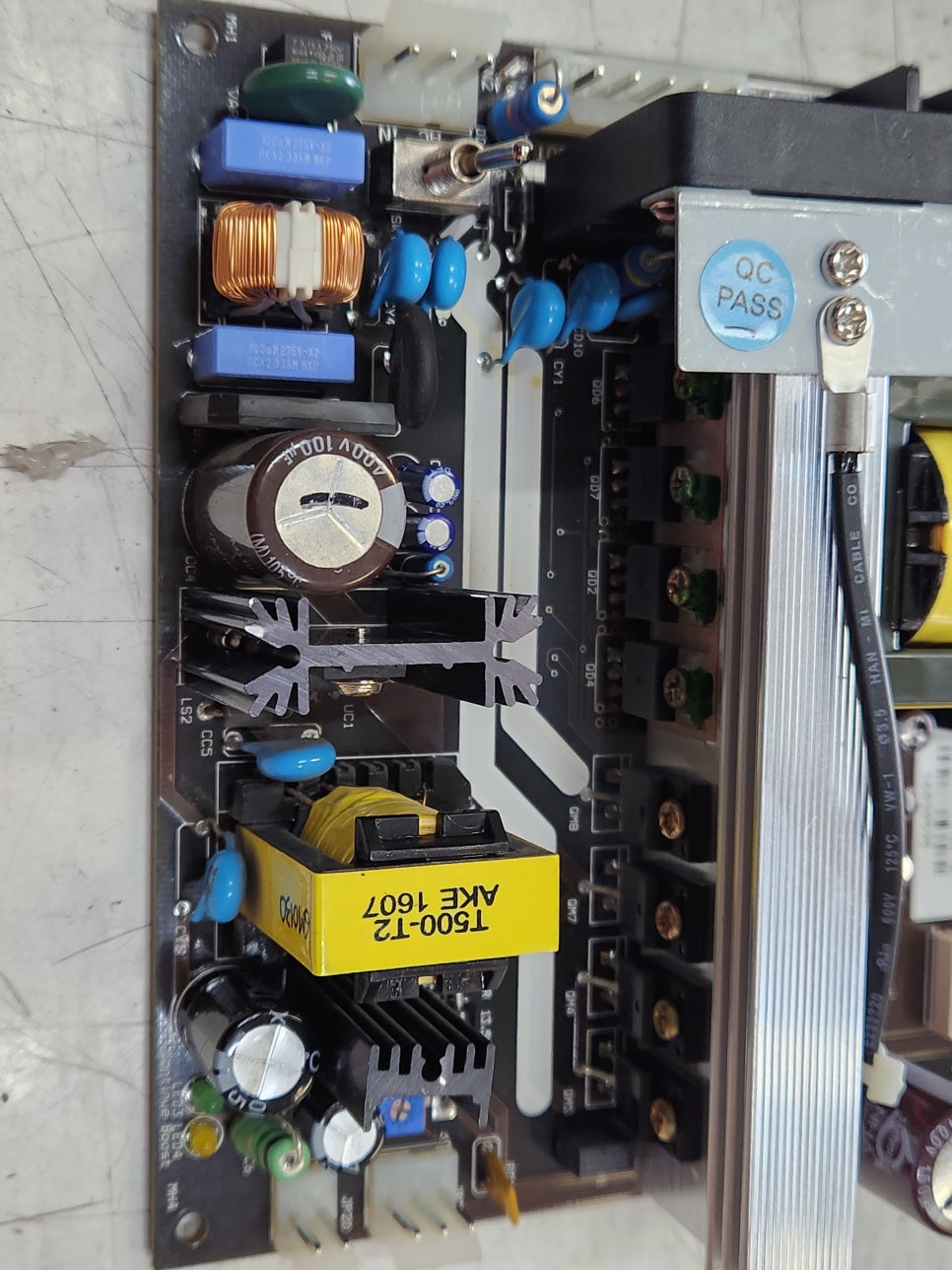

인버터 파워보드 CONV-CHG REV1.2 전원 불량 수리 완료



긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



30년 경력의 산업용 전자 장비 및 승강기 제어반 전문 수리 기업, (주)메트영남입니다. 대구 현장에서 승강기 가동 중단으로 인한 주민 불편을 해소하기 위해 입고된 승강기 인버터 핵심 부품인 CONV-CHG REV1.2 파워보드의 전원부 알람 및 구동 불능 고장 건을 접수하고, 정밀 회로 진단과 소모성 소자 전면 오버홀(Overhaul)을 통해 완벽하게 수리를 완료하였습니다.



승강기 인버터 파워보드는 카(Car)의 상승 및 하강 시 발생하는 전력을 제어하고 회생 전력을 처리하며, 메인 구동단에 전원을 공급하는 가장 핵심적인 전력 변환 장치입니다. 24시간 상시 전원이 인가되어 있고 승강기 가동에 따라 빈번한 고부하 전류가 흐르기 때문에 내부 콘덴서 및 파워 반도체의 열화가 집중적으로 발생하는 보드입니다. (주)메트영남은 대구 현장의 시급함을 고려하여 즉각적인 리페어를 진행했습니다.

승강기 인버터 파워보드 CONV-CHG REV1.2 수리 완료 리포트

1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 메인 제어 전원부(SMPS) 회로 열화 및 전원 무감
   • 현상: 인버터 메인 차단기를 올려도 파워보드 상의 상태 표시 LED가 전혀 점등되지 않거나, 불규칙하게 깜빡이며 메인 제어 보드(Main CPU)가 부팅되지 않는 현상.
   • 원인: 승강기 기계실 내부의 밀폐된 환경과 지속적인 발열로 인해 고속 전력 스위칭 및 직류(DC) 전원을 걸러주는 1차/2차 평활 전해 콘덴서의 전해액 건조(Dry-up) 현상 발생. 이로 인해 전압 레일에 과도한 리플 노이즈가 유입되어 PWM 제어 IC가 다운됨.
   • 수리: 수명이 다한 노후 전해 콘덴서를 전량 적출하고, 고온(105도) 및 저저항(Low-ESR) 특성을 지닌 최고급 사양의 산업용 정품 콘덴서로 일괄 교체 완료했습니다.
2. 콘버터/차저(CONV/CHG) 구동 스위칭 FET 및 정류단 소손
   • 현상: 전원은 들어오는 듯하나 승강기 가동 명령(런 신호)이 인가되는 순간 인버터 에러 알람이 발생하며 차단기(MCCB)가 트립되거나 작동 불능 상태로 빠짐.
   • 원인: 연속 가동에 따른 소자 자체의 피로 누적 및 전력망의 순간적인 서지(Surge) 유입으로 전력 변환을 담당하는 고속 스위칭 FET 반도체의 절연이 파괴(Short)되고, 주변 정류 다이오드 배열이 연쇄 파손됨.
   • 수리: 회로 역설계 분석을 통해 단락된 파워 반도체를 정밀 적출하고, 고사양 산업용 정품 반도체 소자로 전격 교체하였습니다. 오실로스코프로 게이트 구동 파형을 계측하여 정상적인 트리거 발진이 이루어짐을 검증했습니다.
3. 전압 감지 피드백단 및 절연 인터페이스 회로 보수
   • 현상: 부하가 인가되는 순간 출력 DC 버스 전압이 흔들리거나 저전압/과전압 알람을 무작위로 유발하는 현상.
   • 원인: 출력 전압의 변동을 상위 CPU로 피드백해 주는 경로 상의 포토커플러(Opto-coupler) 및 정밀 오차 증폭기 IC의 소자 특성 저하.
   • 수리: 신호 왜곡을 유발하던 불량 절연 소자들을 신품으로 교체하고, 실부하 환경을 모사한 캘리브레이션을 진행하여 전압 피드백 루프를 완벽히 안정화했습니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 파워보드를 수리하면 승강기 내부 설정이나 층수 데이터가 초기화되나요?
  • A: 아니요. CONV-CHG REV1.2 파워보드는 전력 변환과 전원 공급을 담당하는 하드웨어 보드입니다. 승강기의 운행 로직이나 세팅 데이터가 저장되는 메인보드(메모리 영역)와는 물리적으로 분리되어 있으므로 데이터 유실 염려는 전혀 없습니다. 수리 후 현장에 즉시 장착하여 안심 가동하셔도 됩니다.
• Q2. 승강기 멈춤으로 주민 불편이 심각합니다. 대구 지역 당일 긴급 수리가 가능한가요?
  • A: 네, 당연히 가능합니다. (주)메트영남은 대구 동구에 위치하고 있어 대구 전역 및 경북권 현장과의 접근성이 매우 뛰어납니다. CONV-CHG 파워보드의 핵심 반도체 소자, 내열 콘덴서, 전용 구동 IC 등을 상시 다량 보유하고 있어 긴급 입고 시 당일 정밀 진단 및 당일 수리 완료를 최우선으로 지원합니다.
• Q3. 인버터 알람이 발생할 때 제어반 메인 차단기를 계속 껐다 켜봐도 되나요?
  • A: 절대 금지해야 합니다. 파워보드 내부의 스위칭 FET나 주회로 소자가 단락(쇼트)된 상태에서 무리하게 전원을 반복 투입하면, 메인보드의 구동 패턴이 타버리거나 고가의 메인 CPU 로직 칩셋까지 서지가 역유입되어 연쇄 파손을 유발할 수 있습니다. 알람 발생 시 정밀 점검을 먼저 받으셔야 합니다.
• Q4. 보드 내의 퓨즈만 나간 것 같은데 현장에서 퓨즈만 바꿔 끼워봐도 될까요?
  • A: 해결되지 않습니다. 산업용 및 승강기용 인버터 보드의 메인 퓨즈가 단선되었다는 것은 이미 전단이나 후단의 파워 반도체 소자가 단락(합선)되었다는 강력한 결과입니다. 원인 소자의 수리 없이 퓨즈만 바꾸면 2차 폭발이나 기판 전면 소손을 유발하므로 반드시 정밀 점검을 받아야 합니다.
• Q5. 단순히 고장 난 소자 하나만 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
  • A: 전원 공급 장치와 파워단 보드는 내부 부품들의 수명 주기가 비슷합니다. 타버린 반도체 하나만 바꾸면 얼마 지나지 않아 노후된 주변 콘덴서가 터져 다른 전원 알람으로 승강기가 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 승강기 중단 손실을 막는 가장 확실한 방법입니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
전원 무감 / LED 미점등	1차측 입력 정류 다이오드 단락 및 퓨즈 단선	전원단 쇼트 회로 복구, 파워 스위칭 소자 및 PWM IC 교체
인버터 구동 시 차단기 트립	CONV/CHG단 메인 FET 및 IGBT 모듈 단락(Short)	정품 고사양 스위칭 반도체 교체 및 방열판 서멀 도포
출력 전압 요동 및 강하	2차측 평활 콘덴서 용량 감퇴 및 내부 저항 증가	Low-ESR 105도 고내구성 콘덴서 세트 전량 오버홀 완료
저전압 / 과전압 알람	피드백 제어 회로 에러 및 절연 소자 특성 불량	포토커플러 및 오차 증폭 칩셋 교체 후 출력 전압 교정
간헐적 시스템 리셋 / 다운	제어 로직 전원단 필터 열화 및 기판 냉납 발생	기판 전면 세정 공정, 필터 소자 보강 및 랙 정밀 리솔더링

4. 알람 코드 및 승강기 인버터 현장 유지보수 가이드

1. 기계실 내부 환경 및 발열 관리
   • 승강기 인버터와 파워보드는 상시 가동 기기 특성상 자체 발열이 매우 심합니다. 기계실 내부 온도가 상승하면 보드 내 콘덴서 수명이 급격히 단축되므로, 여름철 기계실 환기 팬 및 에어컨 가동 상태를 철저히 점검하여 적정 온도를 유지해 주십시오.
2. 미세 분진 및 결로 차단
   • 기계실 내부로 유입되는 미세 분진이나 겨울철 외부 온도 차로 인한 결로(습기)는 파워보드 기판 표면에 흡착되어 미세 합선 및 패턴 부식을 일으키는 주범입니다. 정기 보수 시 제어반 내부 함체를 밀폐하고 dry 한 에어로 누적된 분진을 제거해 주어야 합니다.

5. 전문가의 조언

"주민들의 안전 및 편의와 직결된 승강기 인버터 수리는 신속함과 동시에 완벽한 하드웨어 안정성이 담보되어야 합니다. 저희 (주)메트영남은 단순 임시방편 수리를 배제하고, 30년 엔지니어의 기술력을 담아 장비 전체의 내구성을 신품 수준으로 복원하는 오버홀 수리를 원칙으로 합니다. 철저한 출력 파형 검증과 실부하 에이징 테스트를 거쳐 완벽히 정비를 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
