GEFRAN(게프란) 인버터 F085035 동작불능, 화면불량 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
대구 산업용재관 입점업체에서 입고된 GEFRAN(게프란)의 인버터 F085035 긴급 수리 사례입니다.

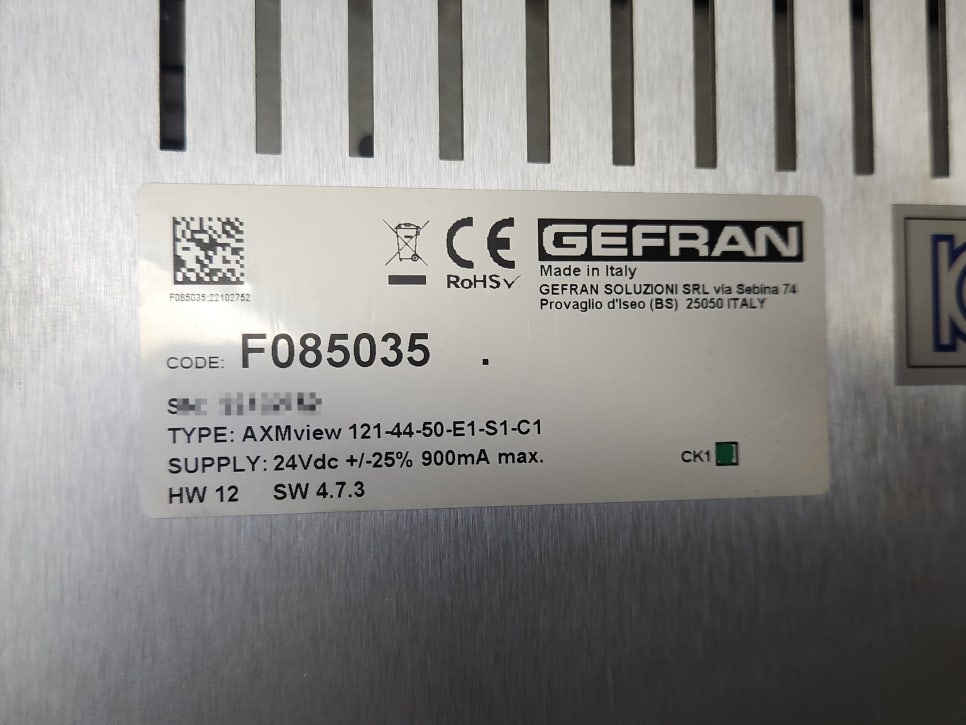

• 모델명: F085035
• 제조사: GEFRAN(게프란)
• 품목: 인버터
• 증상: 동작불능, 화면불량
• 수리 과정: 불량 소자 교체 및 익일 수리 완료
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 산업용 전자장비 수리 전문가로서, 사출 성형기나 압출기 등 정밀 제어 현장에서 널리 사용되는 GEFRAN(게프란) F085035 모델의 '화면 무(No Display)' 고장에 대한 정밀 진단 및 수리 솔루션을 작성해 보았습니다.
GEFRAN F085035는 고해상도 LCD와 터치 인터페이스를 갖춘 일체형 제어 터미널로, 화면이 나오지 않으면 장비 전체의 가동 상태를 확인할 수 없어 생산 라인이 완전히 멈추게 됩니다. (주)메트영남은 이러한 증상의 근본 원인을 소자 단위에서 정확히 찾아 복구해 드립니다.
🖥️ GEFRAN F085035 화면 무(No Display) 정밀 수리 가이드
🛠️ 1. 주요 고장 원인 및 수리 내용 (Technical Analysis)
- 백라이트 인버터(Inverter) 및 드라이버 회로 수리:
- 현상: 전원은 인가되나 LCD 뒷면의 광원(Backlight)이 켜지지 않아 화면이 검게 보이는 증상.
- 수리: 고전압을 생성하는 인버터 트랜스 및 스위칭 FET의 소손을 점검하고, 노후화된 백라이트 램프(CCFL/LED)를 신품으로 교체하여 밝기를 복원합니다.
- 메인보드 전원부(SMPS) 오버홀:
- 현상: 로직 회로에 공급되는 5V, 3.3V 등 저전압이 불안정하여 부팅 자체가 안 되는 경우.
- 수리: 열화된 장수명 전해 콘덴서를 전량 교체하고, 전압 정류를 담당하는 레귤레이터 IC를 수리하여 깨끗한 직류 전원을 확보합니다.
- 영상 처리 칩셋(LCD Controller) 냉납 복구:
- 현상: 전원은 정상이나 영상 신호를 LCD 패널로 쏴주지 못하는 상태.
- 수리: 진동과 열에 의해 발생한 BGA 칩셋의 냉납(Cold Joint)을 정밀 리워크 장비로 리플로우하거나 리볼링하여 신호 라인을 복원합니다.
- LCD 패널 및 인터페이스 케이블 점검:
- 작업: 메인보드와 LCD를 연결하는 LVDS 케이블의 접점 부식을 제거하고, 패널 자체의 내부 구동 회로(TAB IC) 결함 여부를 정밀 검사합니다.
📋 2. GEFRAN F085035 핵심 점검 포인트 (FAQ)
| 점검 항목 | 정상 상태 및 기준 | 고장 시 증상 |
| 전원 입력 (DC) | DC 24V 안정적 공급 | 화면 무감, 상태 LED 소등 |
| 백라이트 작동 | 후면 광원 점등 확인 | 화면이 어둡거나 잔상만 보임 |
| 상태 LED | PWR(녹색), CPU(점멸) | LED 적색 점등 또는 무반응 |
| 터치 반응 | 터치 시 비프음 또는 동작 | 화면은 안 나오나 장비는 기동됨 |
- Q1. 화면만 안 나올 뿐 장비는 돌아가는 것 같은데, 기판만 수리하면 되나요?
- A: 네, 기동 소리가 들린다면 영상 출력 계통(인버터 또는 백라이트)의 문제일 가능성이 매우 높습니다. 이 경우 패널 전체 교체 없이 부분 수리로 비용을 절감할 수 있습니다.
- Q2. 화면에 줄이 가거나 색상이 이상하게 변하다가 꺼졌습니다.
- A: 이는 영상 칩셋(AD Board)의 열화나 LCD 패널 내부의 소자 결함입니다. 정밀 리페어를 통해 원래의 깨끗한 화면으로 복구가 가능합니다.
- Q3. 수리하면 안에 저장된 공정 파라미터가 날아가나요?
- A: (주)메트영남은 수리 전 데이터 백업을 최우선으로 합니다. 하드웨어 수리 후에도 기존 설정 그대로 즉시 가동하실 수 있습니다.
- Q4. 수리 기간은 얼마나 소요되나요?
- A: 생산 중단의 시급함을 고려하여 긴급 당일 진단 및 최단기 수리를 원칙으로 합니다.
💡 전문가의 조언
"GEFRAN F085035는 고온의 사출 현장에서 24시간 가동되는 장비라 내부 소자의 열화 속도가 빠릅니다. 화면 무감 증상은 단순히 화면만 고장 난 것이 아니라 전원부 전체가 한계에 다다랐다는 신호일 수 있습니다. 30년 전문가의 안목으로 파손된 소자뿐만 아니라 노후된 주변 회로까지 싹 정비하여, 귀사의 장비가 다시는 멈추지 않도록 완벽히 복구해 드립니다."
더 많은 수리사례는 다음 페이지에서 확인하실 수 있습니다.
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다. 아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다. 장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
