델타(DELTA) 인버터 인버터 MS300 전원무감 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

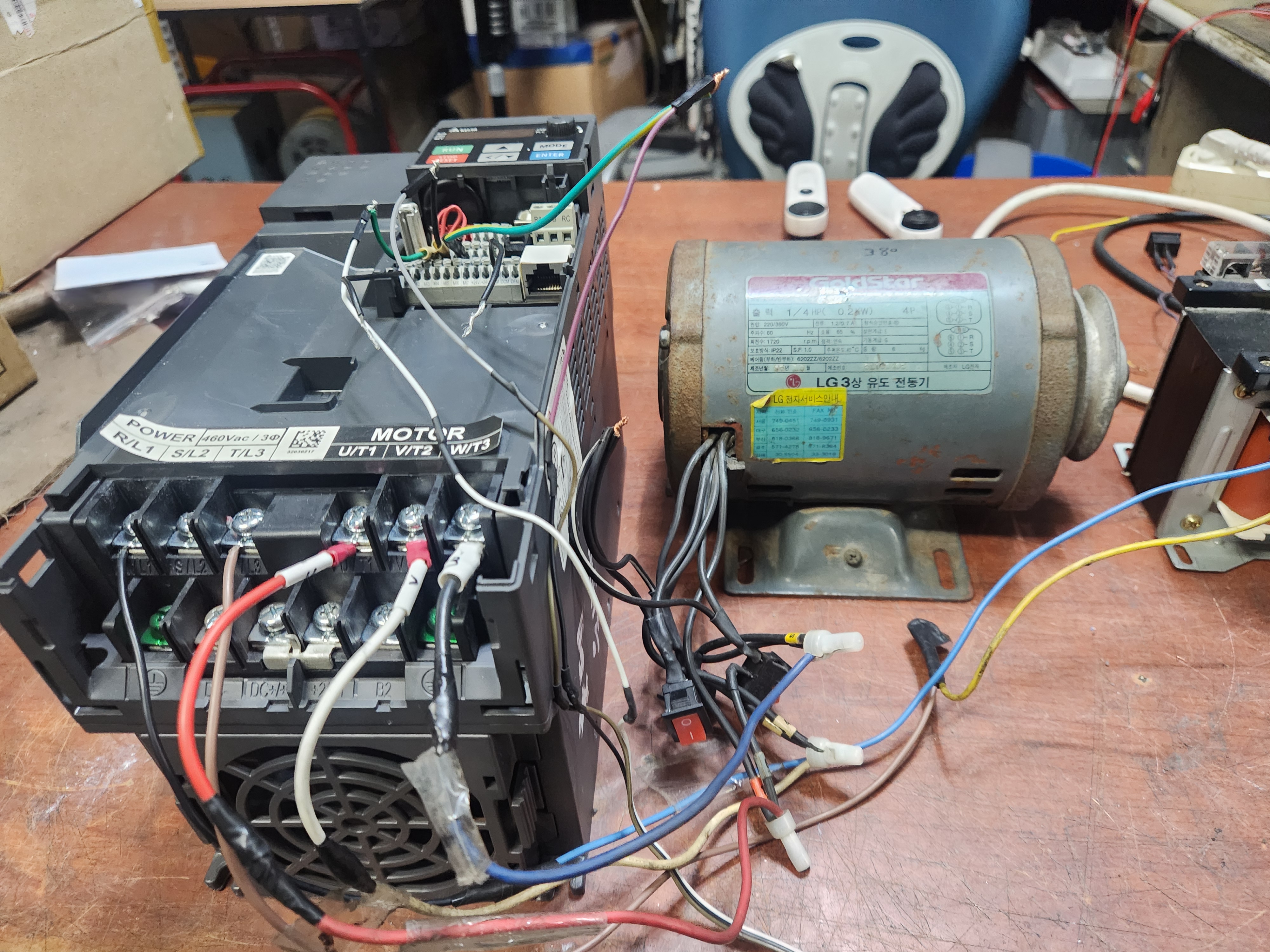

포항에 위치한 산업체에서 입고된 델타(DELTA)의 인버터 인버터 MS300 긴급 수리 사례입니다.
• 모델명: 인버터 MS300
• 제조사: 델타(DELTA)
• 품목: 인버터
• 증상: 전원무감
• 수리 과정:
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 델타(DELTA)의 고성능 컴팩트 인버터인 MS300 시리즈의 '전원 무감(No Power)' 고장 수리 사례를 바탕으로, 요청하신 최신 규격 폼에 맞춰 정밀 분석 및 수리 리포트를 작성해 보았습니다.
DELTA MS300은 고밀도 설계로 내부 공간이 협소하여, 전원부 고장 시 주변 로직 회로까지 손상될 위험이 크므로 정밀한 접근이 필요합니다.
⚡ DELTA MS300 인버터 전원 무감 정밀 수리 리포트
1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)

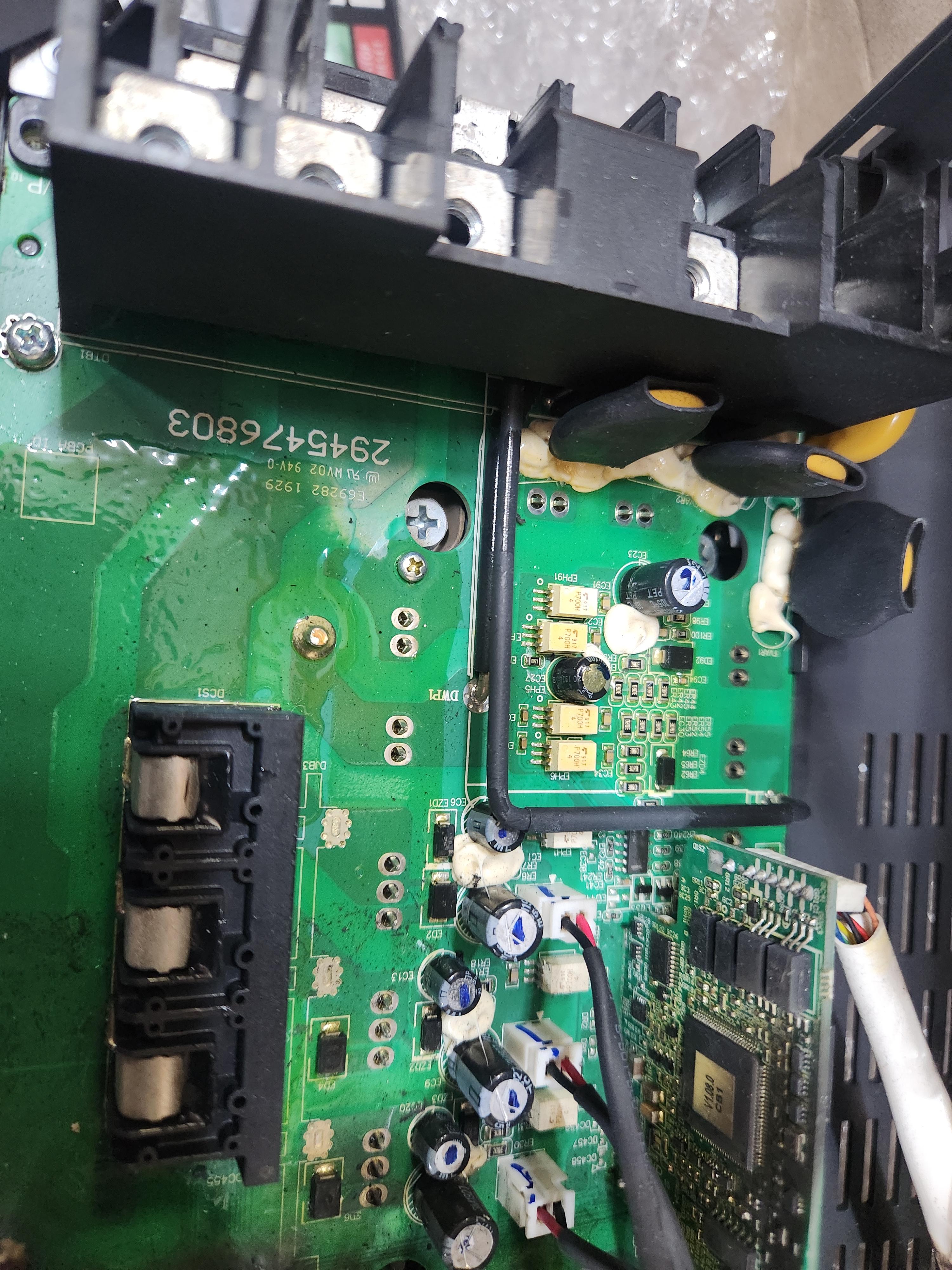

- 메인 SMPS 회로 파손 (Main Power Failure):
- 현상: R, S, T 전원 인가 시 키패드 LED가 전혀 점등되지 않음.
- 원인: 전원을 변환해 주는 PWM 제어 IC 및 스위칭 MOSFET 단락. 고온 환경에서 장시간 가동 시 내부 스위칭 소자의 열화가 가속화되어 발생합니다.
- 수리: 파손된 반도체 소자를 오리지널 규격 이상의 고성능 소자로 교체하고, 주변 저항 및 다이오드 값을 전수 검사하여 복구합니다.
- 입력단 돌입 전류 방지 회로 불량 (Inrush Circuit Fault):
- 현상: 메인 전원은 들어오나 내부 릴레이(Relay)가 붙지 않고 제어 전압이 생성되지 않음.
- 원인: 충전 저항(Charge Resistor)의 단선 또는 사이스리스터(SCR)/릴레이 접점 불량.
- 수리: 돌입 전류를 견디지 못하고 단선된 저항을 교체하고, 제어 로직 보드의 릴레이 구동 신호를 정상화합니다.
- DC-Link 평활 콘덴서 노후화:
- 현상: 전압은 나오나 부하 가동 시 즉시 전원 셧다운 발생.
- 원인: 대용량 평활 콘덴서의 내부 압력 상승으로 인한 용량 감퇴.
- 수리: 고온(105°C) 사양의 Low-ESR 전해 콘덴서로 전량 교체(Overhaul)하여 전압 안정성을 확보합니다.
📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5
- Q1. 전원 무감 증상일 때 외부에서 먼저 체크할 것은 무엇인가요?
- A: 입력 단자(R, S, T)의 전압과 인버터 내부 휴즈(Fuse)의 도통 여부를 먼저 확인하십시오. 휴즈가 끊어졌다면 내부 쇼트 가능성이 매우 높습니다.
- Q2. MS300은 컴팩트한데 수리 후 발열 문제는 없나요?
- A: 수리 시 서멀 구리스 재도포와 냉각 팬 오버홀을 병행하므로 신품보다 더 나은 방열 효율을 보장합니다.
- Q3. 전원부 수리 후 파라미터 데이터가 날아가나요?
- A: 아니요. EEPROM에 저장된 데이터는 전원 고장과 무관하게 유지되므로 현장에서 즉시 가동이 가능합니다.
- Q4. 'oL' 알람이 자주 뜨다가 전원이 나갔습니다.
- A: 과부하 상태가 지속되면서 전원 소자에 무리가 간 경우입니다. 수리 후 모터 용량 설정을 재점검해야 합니다.
- Q5. 수리 비용은 신품 교체 대비 어느 정도인가요?
- A: 통상 신품 구매가의 30~50% 수준이며, 단종 모델이나 특수 사양인 경우 수리가 훨씬 경제적이고 빠릅니다.
🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
| 고장 증상 | 주요 원인 및 점검 사항 | 전문가 조언 |
| 전원 무감 (No Display) | SMPS 스위칭 소자 및 제어 IC 소손 | 핵심: 주변 다단 전압(5V, 12V, 24V) 라인의 쇼트 여부 정밀 진단 |
| OC (과전류) | IGBT 모듈 출력 단락 | 모터 분리 후에도 발생 시 드라이브 보드 및 IGBT 교체 필요 |
| OV (과전압) | 감속 시 회생 에너지 처리 불량 | 제동 저항 배선 점검 및 내부 전압 감지 회로 수리 |
| GFT (지락) | 출력 단자 또는 모터 누전 | 메가 테스터기로 모터와 케이블 절연 상태 확인 필수 |
🚨 4. MS300 시리즈 주요 알람 코드 및 대응
- oc (Overcurrent): 출력 전류가 정격의 200% 초과. (IGBT 및 부하 점검)
- ov (Overvoltage): DC 버스 전압 과상승. (제동 유닛 및 가감속 시간 점검)
- Lu (Low Voltage): 입력 전압 부족 또는 콘덴서 노후. (전원 계통 점검)
- oH (Overheat): 방열판 온도 과승. (냉각 팬 및 통풍구 청소)
- EF (External Fault): 외부 비상 정지 신호 입력. (제어 회로 점검)
💡 전문가의 조언
"DELTA MS300은 크기는 작지만 정밀한 제어가 가능해 부품의 밀집도가 매우 높습니다. 전원 무감 증상은 단순히 부품 하나가 죽은 것이 아니라, 전원 밸런스가 무너진 결과입니다. 30년 전문가의 안목으로 노후 소자를 선제적으로 교체하여, 귀사의 설비가 다시는 멈추지 않도록 완벽히 복구해 드리겠습니다."
