인버터 파워 PB-H9G15ISF R6.0 출력불량 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
인버터 파워 PB-H9G15ISF R6.0 긴급 수리 사례입니다.
• 모델명: PB-H9G15ISF R6.0
• 제조사:
• 품목: 인버터 파워
• 증상: 출력불량
• 수리 과정:
- 불량 소자 정밀 분석 후 교체
- 전원 및 출력 회로 점검
- 수리 완료 후 출력 전압 정상 확인 실부하 테스트까지 완료
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 산업용 전자 장비 및 승강기 제어반 전문 수리 기업, (주)메트영남입니다. 대구 현장에서 승강기 가동 중단으로 인한 주민들의 극심한 불편을 해소하기 위해 긴급 입고된 엘리베이터 인버터 핵심 부품인 PB-H9G15ISF R6.0 파워보드의 정밀 회로 진단 및 소모성 소자 전면 오버홀(Overhaul) 수리 완료 리포트를 정리해 보았습니다.
엘리베이터 인버터 파워보드는 카(Car)의 부하 변동에 맞춰 정밀한 전력 변환을 제어하고, 메인 CPU 로직단 및 게이트 구동단에 전원을 공급하는 전력 제어의 중추입니다. 24시간 상시 전원이 인가되어 있고, 승강기가 빈번하게 기동 및 정지할 때마다 고부하 전류와 회생 에너지를 감당해야 하므로 내부 반도체와 콘덴서의 열화가 집중적으로 발생하는 보드입니다. 당사는 대구 현장의 시급함을 고려하여 즉각적인 리페어를 진행했습니다.

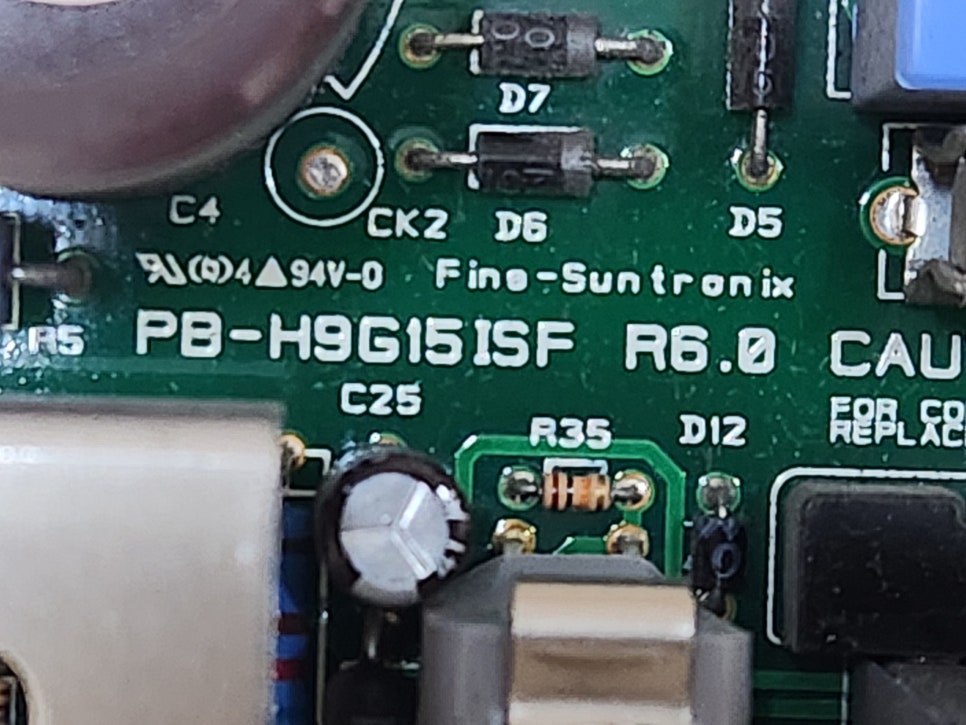

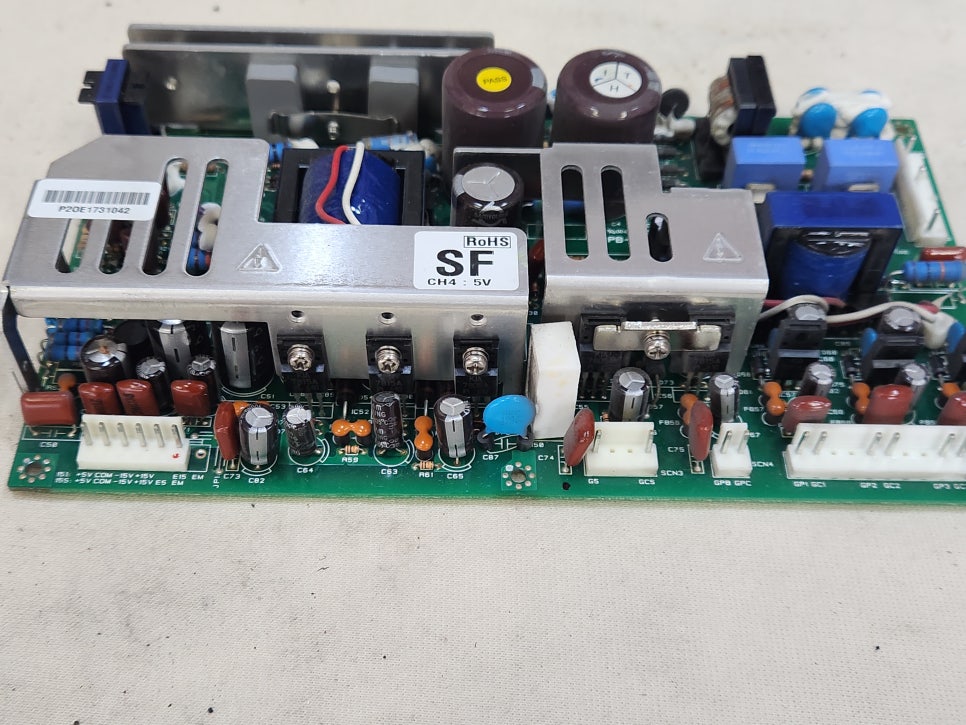

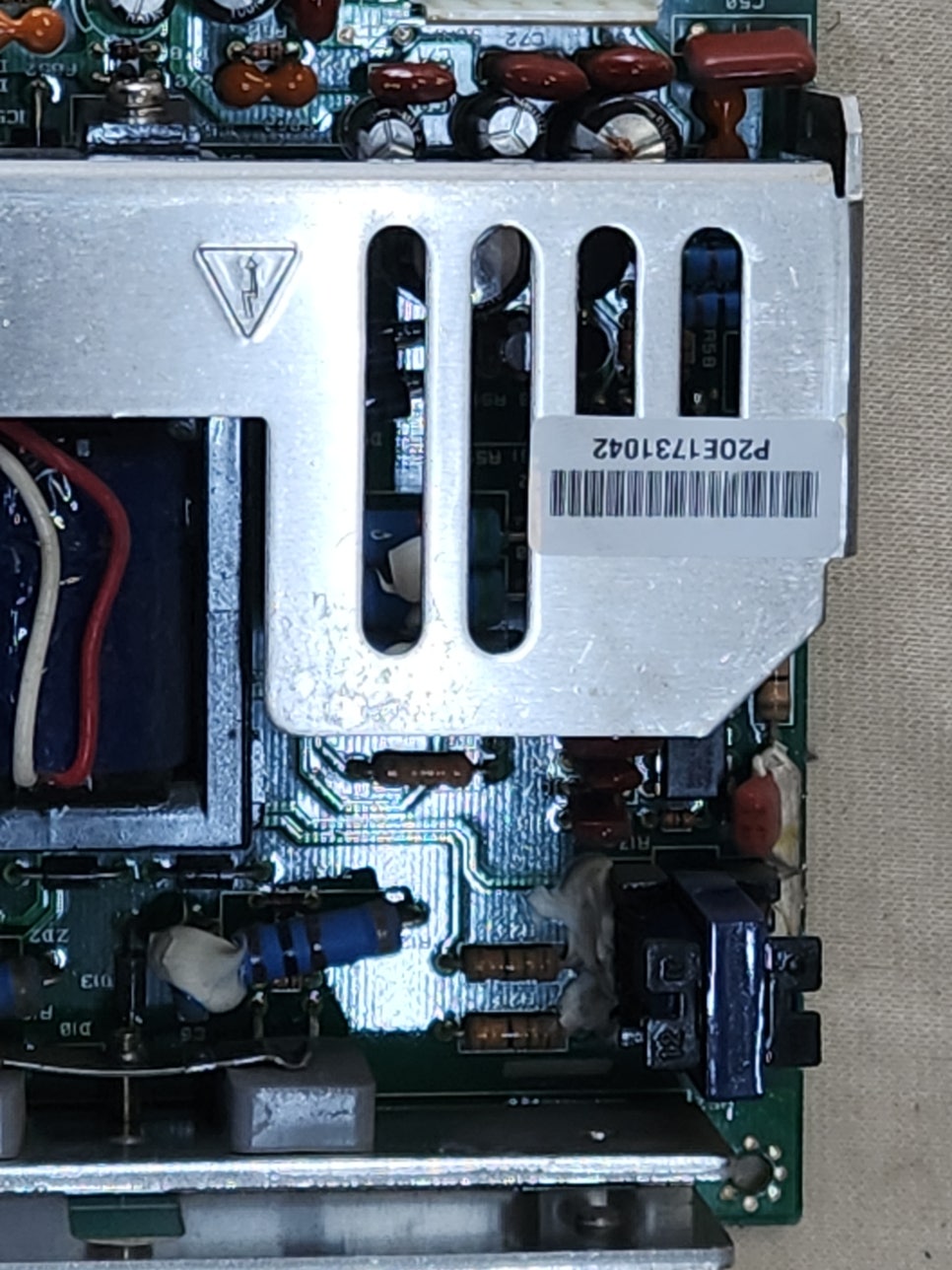

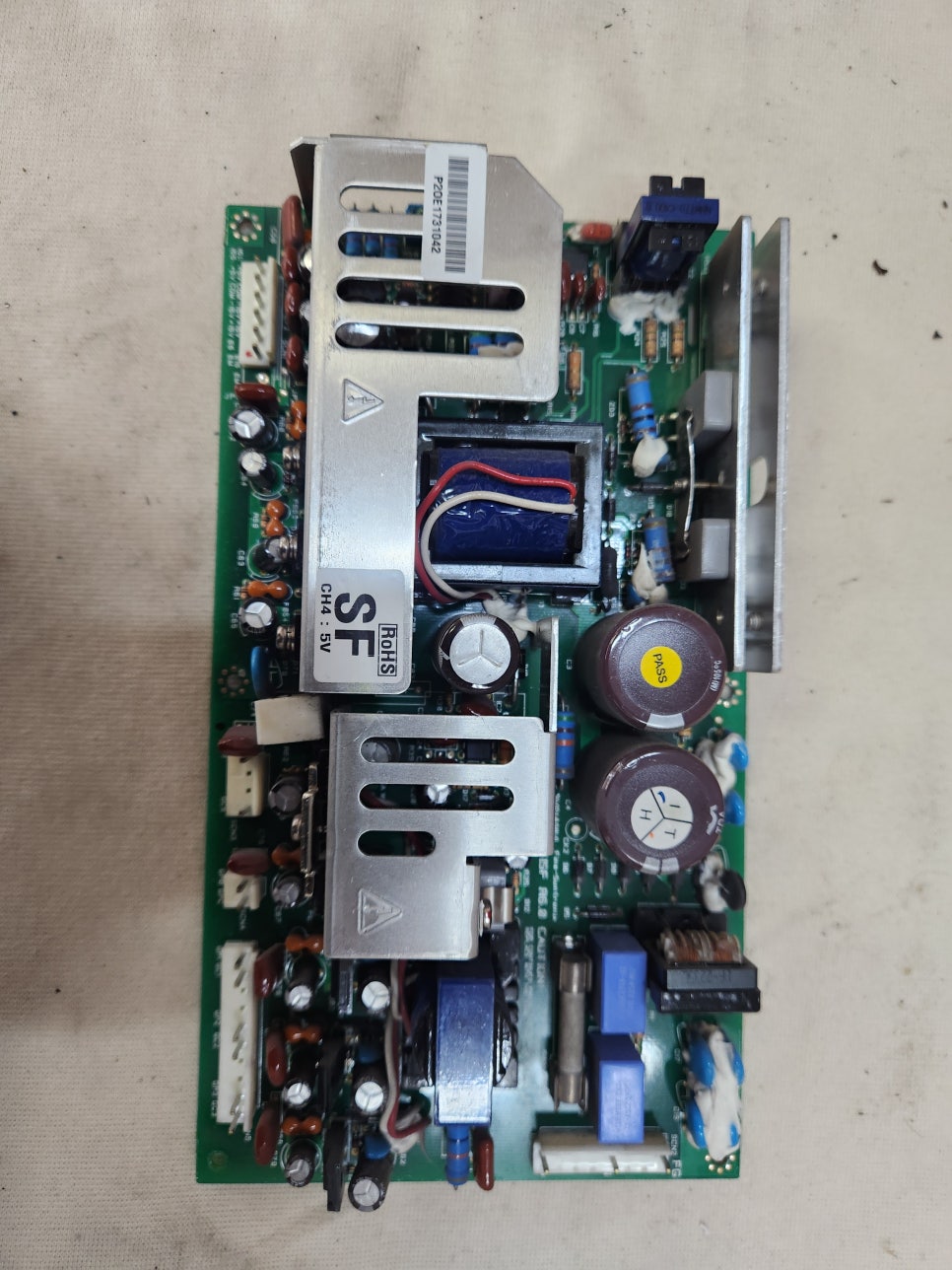

엘리베이터 인버터 파워보드 PB-H9G15ISF R6.0 수리 완료 리포트
1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)
- 메인 주회로 및 SMPS 제어 전원부 열화로 인한 전원 무감
- 현상: 제어반 메인 차단기를 투입해도 인버터 파워보드의 상태 표시 LED가 전혀 점등되지 않거나 희미하게 깜빡거리며, 메인 제어 보드가 부팅되지 않아 승강기가 완벽히 먹통이 되는 현상.
- 원인: 승강기 기계실 내부의 밀폐된 고온 환경에서 장시간 가동됨에 따라, 직류(DC) 제어 전압을 안정적으로 걸러주는 1차측 및 2차측 평활 전해 콘덴서의 전해액 건조(Dry-up) 현상 발생. 이로 인해 등가직렬저항(ESR)이 증가하고 과도한 리플 노이즈가 유입되어 전원 제어 PWM IC가 발진을 멈춤.

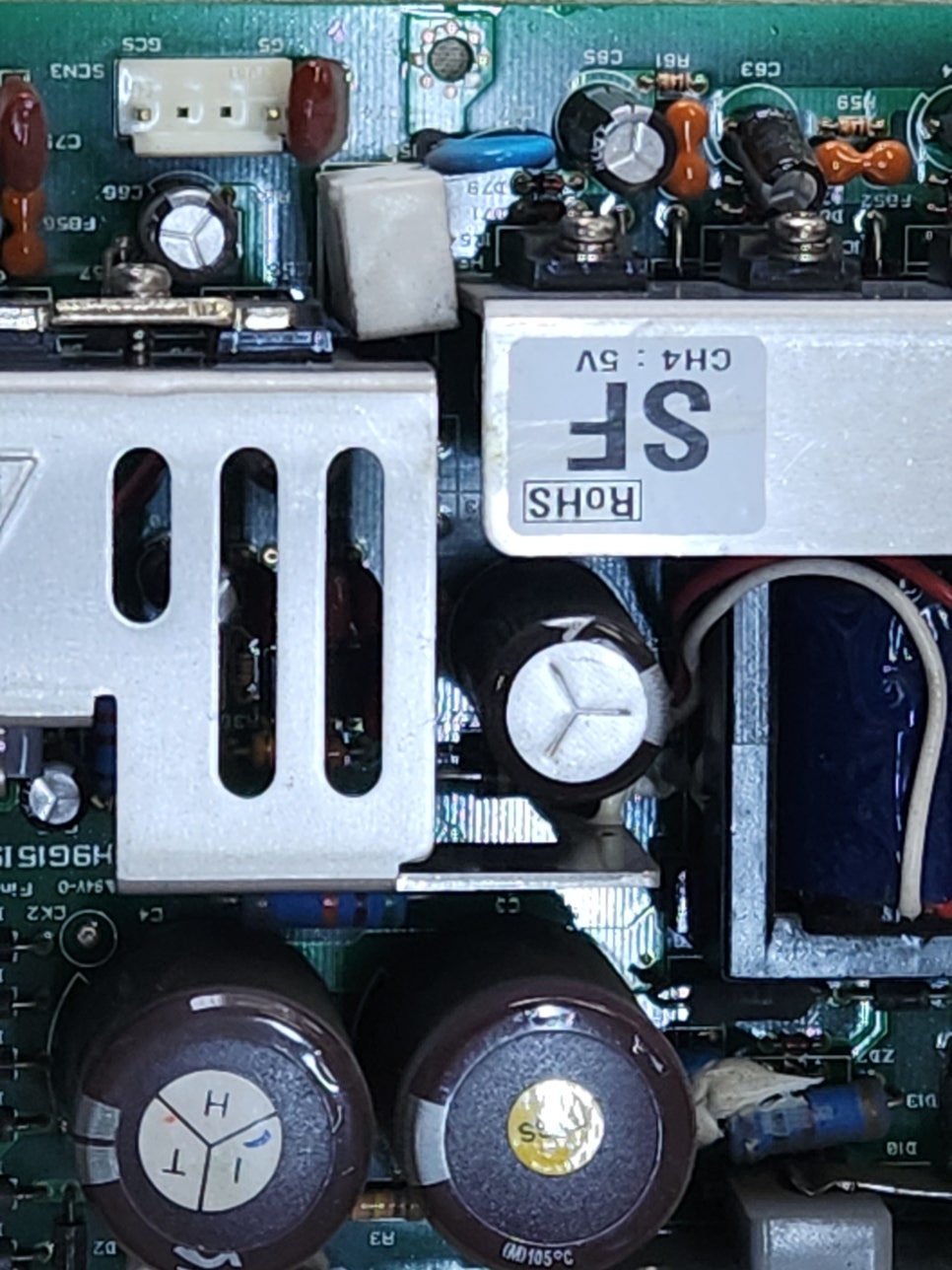

- 수리: 수명이 다한 노후 전해 콘덴서를 전량 적출하고, 고온용(105도) 및 저저항(Low-ESR) 특성을 지닌 최고급 사양의 산업용 신품 콘덴서로 일괄 교체하여 전원 무결성을 복원했습니다.
- 게이트 드라이브 구동단 및 절연 포토커플러 소손
- 현상: 전원은 들어오는 듯하나 승강기 가동 신호(Run Command)가 인가되는 순간 인버터 에러 알람(과전류 또는 게이트 불량)이 발생하며 작동을 멈추거나 기계실 메인 차단기(MCCB)가 트립되는 현상.
- 원인: 파워 모듈(IGBT)을 제어하는 게이트 구동 회로의 노후화, 혹은 모터 구동 시 발생한 역기전력이 신호선으로 역유입되어 구동 신호를 전달하는 고속 포토커플러(Opto-coupler) 및 주변 정밀 다이오드가 파손됨.
- 수리: 회로 역설계 분석을 통해 구동 신호 라인의 밸런스를 무너뜨리던 불량 절연 소자들을 신품으로 전격 교체하고, 오실로스코프를 이용하여 6개 상(U, V, W단 하이/로우 사이드)의 게이트 트리거 발진 파형이 완벽하게 정렬됨을 검증했습니다.
- DC 버스 전압 감지 및 피드백 회로 보수
- 현상: 부하가 걸리거나 카가 출발/정지할 때 간헐적으로 저전압(LV) 또는 과전압(OV) 알람을 무작위로 유발하며 승강기가 비상 정지하는 현상.
- 원인: 출력 전압 및 전류 변동치를 메인 CPU로 피드백해 주는 경로 상의 분압 저항 배열의 오차 증가 및 신호 증폭용 Op-Amp IC의 특성 저하.
- 수리: 특성이 불량해진 전압 감지단 핵심 반도체 소자를 교체하고 회로를 재조정(Calibration)하여, 부하 인가 시에도 제어 보드가 정확한 전압 데이터를 인지하도록 안정화했습니다.
2. 자주 묻는 질문 (FAQ) - 실무 Top 5
- Q1. PB-H9G15ISF R6.0 파워보드를 수리하면 승강기 내부 세팅이나 층수 데이터가 초기화되나요?
- A: 아니요. 해당 보드는 전력 변환과 각 파트별 구동 전원을 공급하는 순수 하드웨어 전원/구동 보드입니다. 승강기의 운행 로직 프로그램이나 파라미터 세팅 데이터가 저장되는 메인 CPU 보드(메모리 영역)와는 물리적으로 분리되어 있으므로 데이터 유실 염려가 전혀 없습니다. 수리 후 현장에 장착하시면 즉시 기존 세팅 그대로 정상 가동됩니다.
- Q2. 승강기 멈춤으로 아파트 주민들의 민원이 빗발치고 있습니다. 대구 지역 당일 긴급 수리가 가능한가요?
- A: 네, 당연히 가능합니다. (주)메트영남은 대구 동구에 위치하고 있어 대구 전역 및 경북권 공단·아파트 현장과의 접근성이 매우 뛰어납니다. PB-H9G15ISF 모델의 전용 구동 IC, 정품 포토커플러, 내열 콘덴서 등 핵심 소자들을 상시 다량 보유하고 있어 긴급 입고 시 당일 정밀 진단 및 당일 수리 완료를 최우선으로 대응해 드립니다.
- Q3. 인버터 알람이 뜰 때 현장에서 제어반 차단기를 반복적으로 껐다 켜봐도 되나요?
- A: 절대 금지해야 합니다. 파워보드 내부의 스위칭 소자나 주회로단에 단락(쇼트) 결함이 있는 상태에서 무리하게 전원을 반복 투입하면, 기판(PCB)의 미세 전력 패턴이 회생 불능 상태로 타버리거나 고가의 메인 로직 보드까지 서지가 역유입되어 연쇄 파손을 유발할 수 있습니다.
- Q4. 보드 내 메인 퓨즈가 끊어졌는데, 현장에서 퓨즈만 새것으로 바꿔 끼워봐도 될까요?
- A: 해결되지 않습니다. 승강기용 인버터 보드의 퓨즈가 단선되었다는 것은 이미 전단이나 후단의 IGBT 파워 반도체나 정류 소자가 단락(합선)되었다는 명확한 결과입니다. 원인 소자의 수리 없이 퓨즈만 바꾸면 전원 투입 즉시 2차 폭발이나 기판 전면 소손을 유발하므로 반드시 정밀 점검을 받아야 합니다.
- Q5. 고장 난 소자 하나만 골라서 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
- A: 승강기 파워보드는 모든 부품이 상시 전원에 노출되어 수명 주기가 비슷합니다. 지금 타버린 소자 하나만 바꾸면 얼마 지나지 않아 노후된 주변 콘덴서가 터져 다른 전원 알람으로 승강기가 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 승강기 운행 중단 손실을 막는 확실한 방법입니다.
3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
| 고장 증상 | 주요 원인 및 점검 사항 | 수리 및 정비 포인트 |
| 전원 무감 / LED 미점등 | 1차 입력 전원 정류 다이오드 단락 및 퓨즈 단선 | 전원단 쇼트 회로 복구, 파워 스위칭 소자 및 PWM IC 교체 |
| 구동 명령 시 차단기 트립 | 게이트 드라이브 회로 불량 및 주회로 소자 단락 | 구동 인터페이스 회로 보수 및 전력 반도체 정밀 리페어 |
| 출력 전압 요동 및 저전압 알람 | 2차측 평활 콘덴서 용량 감퇴 및 내부 저항 증가 | Low-ESR 105도 고내구성 콘덴서 세트 전량 오버홀 완료 |
| 간헐적 과전류/과전압 알람 | 전압·전류 피드백 제어 회로 에러 및 오차 증폭기 불량 | 포토커플러 및 Op-Amp 신품 교체 후 피드백 루프 안정화 |
| 간헐적 시스템 다운 / 리셋 | 제어 로직 전원단 필터 열화 및 기판 냉납 발생 | 기판 전면 세정 공정, 필터 소자 보강 및 랙 정밀 리솔더링 |
4. 알람 코드 및 승강기 인버터 현장 유지보수 가이드
- 기계실 내부 환경 및 발열 관리
- 승강기 인버터와 파워보드는 상시 가동 특성상 자체 발열이 매우 심합니다. 기계실 내부 온도가 상승하면 보드 내 콘덴서와 반도체의 수명이 급격히 단축되므로, 특히 여름철 기계실 환기 팬 및 에어컨 가동 상태를 철저히 점검하여 적정 온도를 유지해 주십시오.
- 미세 분진 및 결로 차단
- 기계실 내부로 유입되는 미세 분진이나 겨울철 외부 온도 차로 인한 결로(습기)는 파워보드 기판 표면에 흡착되어 미세 합선 및 패턴 부식을 일으키는 주범입니다. 정기 보수 시 제어반 내부 함체를 밀폐하고 건조한 에어로 누적된 분진을 정기적으로 제거해 주어야 합니다.
5. 전문가의 조언
"주민들의 안전 및 편의와 직결된 승강기 인버터 수리는 신속함과 동시에 완벽한 하드웨어 안정성이 담보되어야 합니다. 저희 (주)메트영남은 눈앞의 고장 부품 하나만 교체하는 임시방편 수리를 배제하고, 30년 엔지니어의 기술력을 담아 장비 전체의 내구성을 신품 수준으로 복원하는 오버홀 수리를 원칙으로 합니다. 철저한 출력 파형 검증과 실부하 에이징 테스트를 거쳐 완벽히 정비를 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
