프로페이스(Pro-Face) 인버터 GP2600-TC11 화면무 수리 완료

프로페이스(Pro-Face) 인버터 GP2600-TC11 화면무 수리 완료

안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
KBS 광주방송국에서 입고된 프로페이스(Pro-Face)의 인버터 GP2600-TC11 긴급 수리 사례입니다.



• 모델명: GP2600-TC11



• 제조사: 프로페이스(Pro-Face)



• 품목: 인버터



• 증상: 화면무

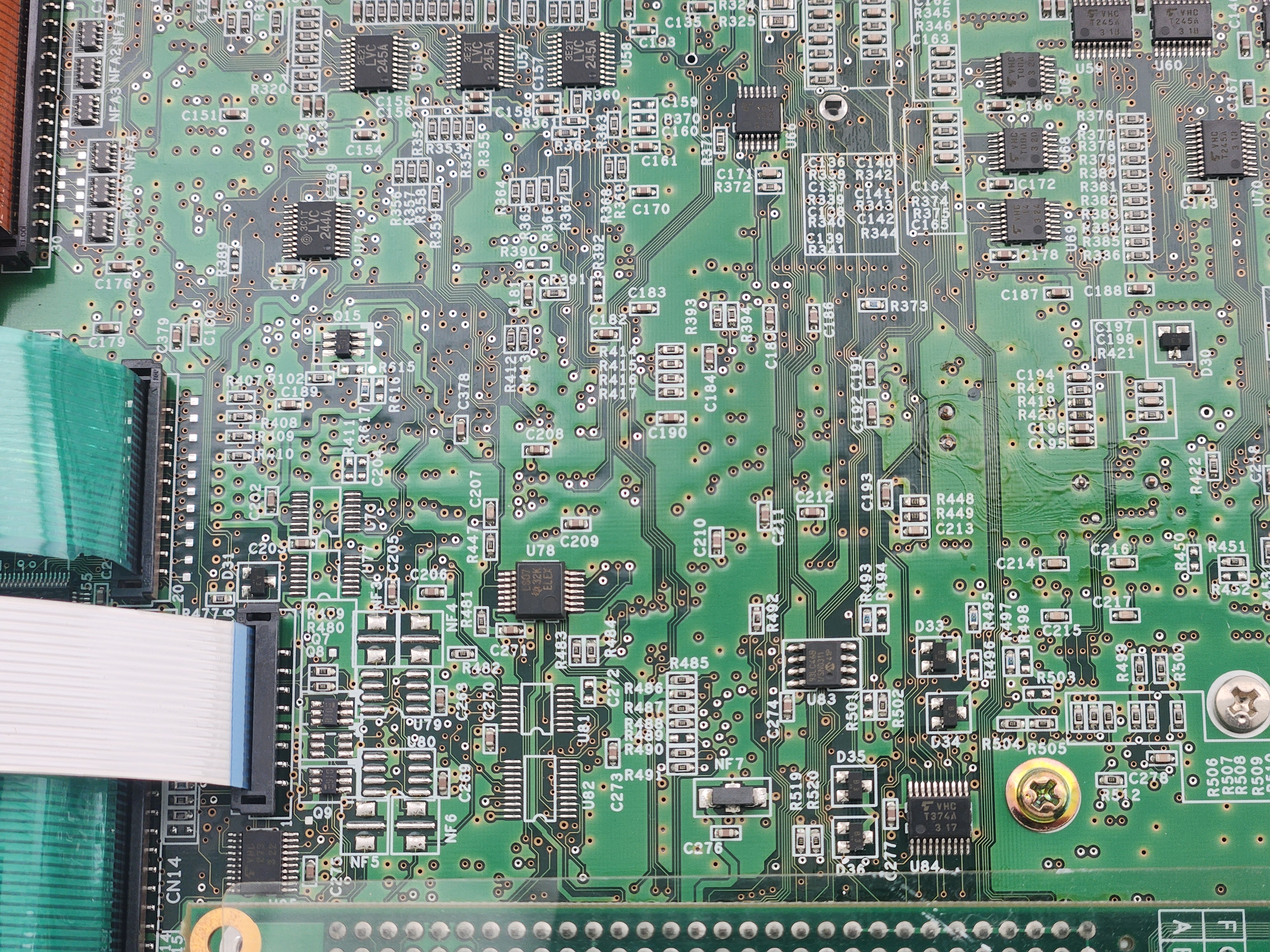

• 수리 과정:

프로페이스(Pro-Face) 인버터 GP2600-TC11 화면무 수리 완료

프로페이스(Pro-Face) 인버터 GP2600-TC11 화면무 수리 완료

프로페이스(Pro-Face) 인버터 GP2600-TC11 화면무 수리 완료

프로페이스(Pro-Face) 인버터 GP2600-TC11 화면무 수리 완료

프로페이스(Pro-Face) 인버터 GP2600-TC11 화면무 수리 완료

프로페이스(Pro-Face) 인버터 GP2600-TC11 화면무 수리 완료



긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



30년 경력의 전자기기 수리 전문가로서, 방송 설비의 안정적인 운영이 필수적인 KBS 광주방송국 현장에서 사용 중인 Pro-face GP2600-TC11 모델의 '화면 무(No Display)' 고장 증상을 분석하고, 최신 분석 폼에 맞춘 정밀 수리 솔루션을 정리해 보았습니다.



GP2600 시리즈는 Pro-face의 고성능 라인업이었으나, 현재는 단종되어 부품 수급과 정밀 회로 수리 능력이 복구의 핵심입니다. (주)메트영남은 방송국 장비의 특수성을 고려하여 데이터 보존과 신속한 복구를 최우선으로 합니다.

---

🖥️ Pro-face GP2600-TC11 터치패널 화면 무 정밀 수리 리포트

1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 백라이트 및 고압 인버터 회로 노후 (Display Core Failure):
   • 현상: 전원 LED는 점등되나 화면이 검게 나옴 (어두운 곳에서 비추면 화면 잔상이 보일 수 있음).
   • 원인: LCD 패널 내부의 냉음극관(CCFL) 수명 종료 또는 이를 구동하는 인버터 보드의 고압 트랜스 및 제어 소자 소손.
   • 수리: 노후된 CCFL을 장수명·저발열 고휘도 LED 백라이트로 개조하여 시인성을 높이고 전원부 부하를 줄입니다.
2. 메인 SMPS 전원 공급 회로 열화 (Power Section Failure):
   • 현상: 화면이 깜빡거리거나, 부팅 중 멈춤 현상 발생, 혹은 아예 켜지지 않음.
   • 원인: 24시간 상시 가동되는 방송 장비 특성상 평활 전해 콘덴서의 전해액 건조. 리플 전압이 발생하여 로직 보드에 비정상적인 전원을 공급하게 됩니다.
   • 수리: 산업용 고내구성(105°C) 콘덴서로 전량 교체(Overhaul)하여 전원 계통을 신품 수준으로 복구합니다.
3. 영상 컨트롤러 및 데이터 케이블 신호 불량:
   • 현상: 백라이트는 정상이나 화면이 하얗게(White Screen) 나오거나 색상이 왜곡됨.
   • 원인: 영상 신호를 처리하는 Graphic IC의 냉납 또는 메인보드와 LCD 패널을 연결하는 플랫 케이블의 접점 부식.
   • 수리: 커넥터 세정 및 보드 정밀 리페어를 통해 영상 신호 전달 경로를 정상화합니다.

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 수리하면 내부의 중요한 작화 데이터가 지워지나요?
  • A: 아니요. 화면 출력 회로와 데이터 저장 영역(SRAM/Flash)은 별개이므로 기존 프로그램은 안전하게 보존됩니다.
• Q2. 제조사 서비스가 종료된 단종 모델인데 수리가 가능한가요?
  • A: 네, 가능합니다. (주)메트영남은 GP2600 전용 부품과 LCD 패널 재고를 상시 보유하고 있어 회로 레벨 수리가 즉시 가능합니다.
• Q3. 화면이 안 나오는 원인이 LCD 액정 파손일 수도 있나요?
  • A: 외부 충격이 있었다면 액정 파손 가능성이 있지만, 자연적인 '화면 무' 증상은 대부분 백라이트나 전원부 결함입니다.
• Q4. 광주에서 택배로 보내도 괜찮을까요?
  • A: 네, 방송 장비인 만큼 완충 포장에 신경 써주시면 안전하게 도착합니다. 수리 후에도 안전 포장하여 신속히 발송해 드립니다.
• Q5. 수리 후 얼마나 더 사용할 수 있을까요?
  • A: 단순히 고장 난 부품만 바꾸는 게 아니라 소모성 소자를 전체 정비(오버홀)하므로, 관리 상태에 따라 5년 이상의 수명 연장을 기대할 수 있습니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
화면 무 (Black Out)	백라이트 및 인버터 회로 소손	핵심: LED 백라이트 개조 시 인버터 노이즈 간섭 제거 필수
화면 백화 (White Screen)	로직 보드 영상 신호 전송 라인 오류	LCD 커넥터 세정 및 비디오 컨트롤러 전압 정밀 측정
전원 무감 (No Power)	메인 SMPS 전원 회로 및 퓨즈 단선	주의: 입력 전원(AC 100-240V) 라인의 브리지 다이오드 점검
터치 좌표 이탈	터치 패널 유리막 마모 및 전극 단선	화면 수리 시 노후된 터치 패널의 예방 교체 권장

---

🚨 4. GP2600-TC11 주요 알람 코드 및 대응

1. SYSTEM ERROR: 메인 로직 보드의 연산 오류. (전원부 리플 전압 점검 필요)
2. SCREEN DATA ERROR: 내부 데이터 손상 가능성. (메모리 소자 및 배터리 전압 확인)
3. COMMUNICATION ERROR: PLC와의 통신 불능. (RS-232/422 드라이버 IC 점검)
4. BATTERY LOW: 데이터 백업용 내부 배터리 전압 저하. (교체 주기 확인)
5. BACKLIGHT ERROR: 백라이트 전류 이상 감지. (인버터 회로 수리 필요)

---

💡 전문가의 조언

"Pro-face GP2600-TC11은 방송국 시스템의 중요한 접점입니다. 화면이 나오지 않는 증상은 단순히 어두워진 것이 아니라 내부 회로가 한계에 다다랐다는 경고입니다. 30년 전문가의 안목으로 미세한 회로 결함까지 잡아내어, KBS 광주방송국의 원활한 방송 송출에 차질이 없도록 완벽히 복구해 드리겠습니다."
