안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
경북 구미시 공단동에 위치한 산업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S-60A 긴급 수리 사례입니다.



• 모델명: MR-J2S-60A



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: AL17 알람 해결



• 수리 과정:

오실로스코프와 멀티미터를 이용해 제어 회로 내의 전압 파형을 측정,

AL17을 유발하는 특정 로직 IC와 전해 콘덴서의 특성 불량을 찾아냄

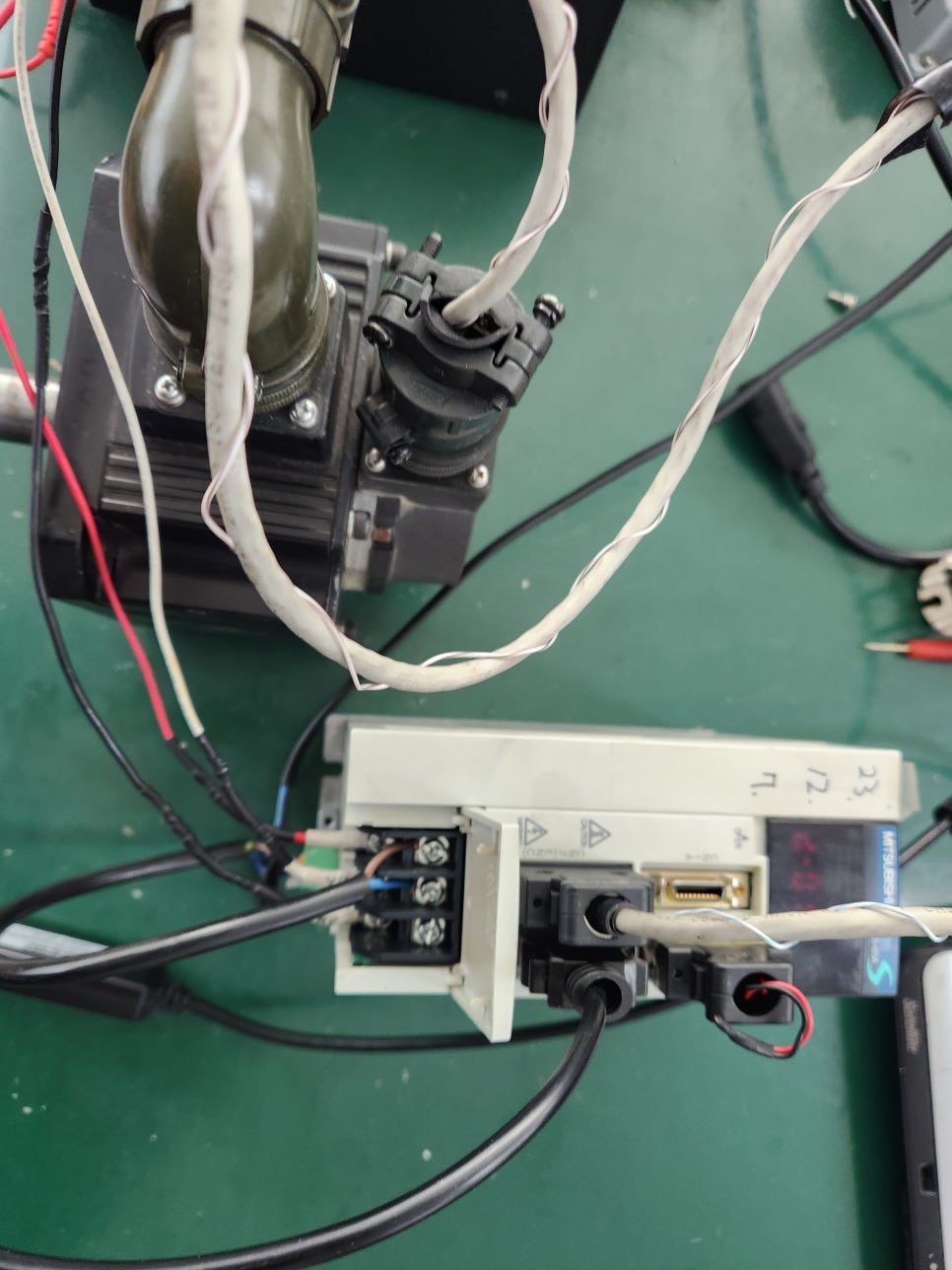

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-60A AL17 알람 해결 수리 완료

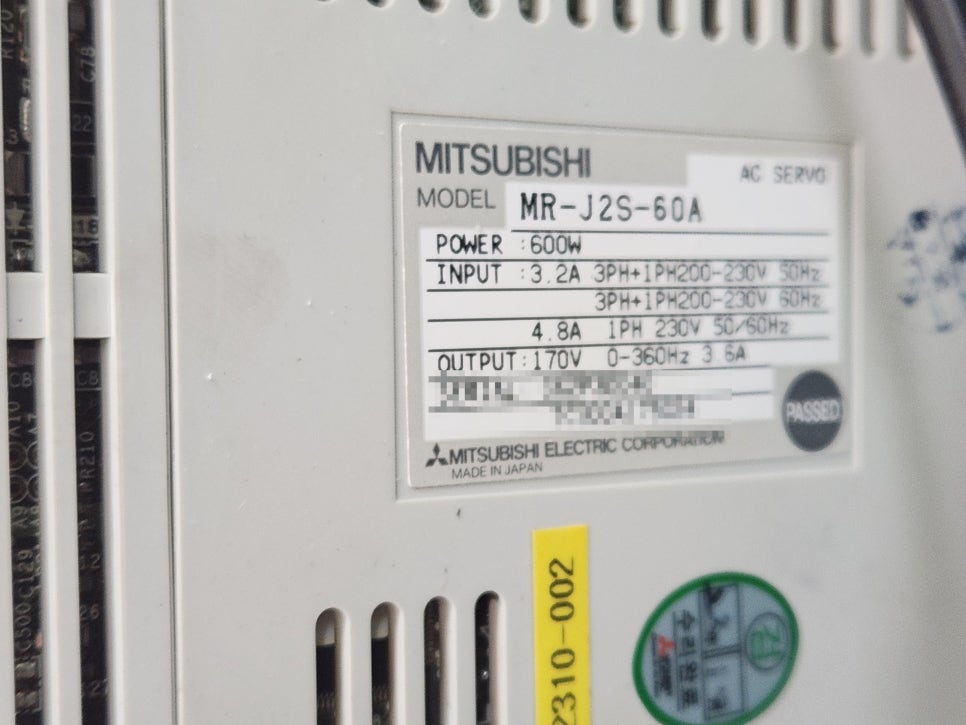

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-60A AL17 알람 해결 수리 완료

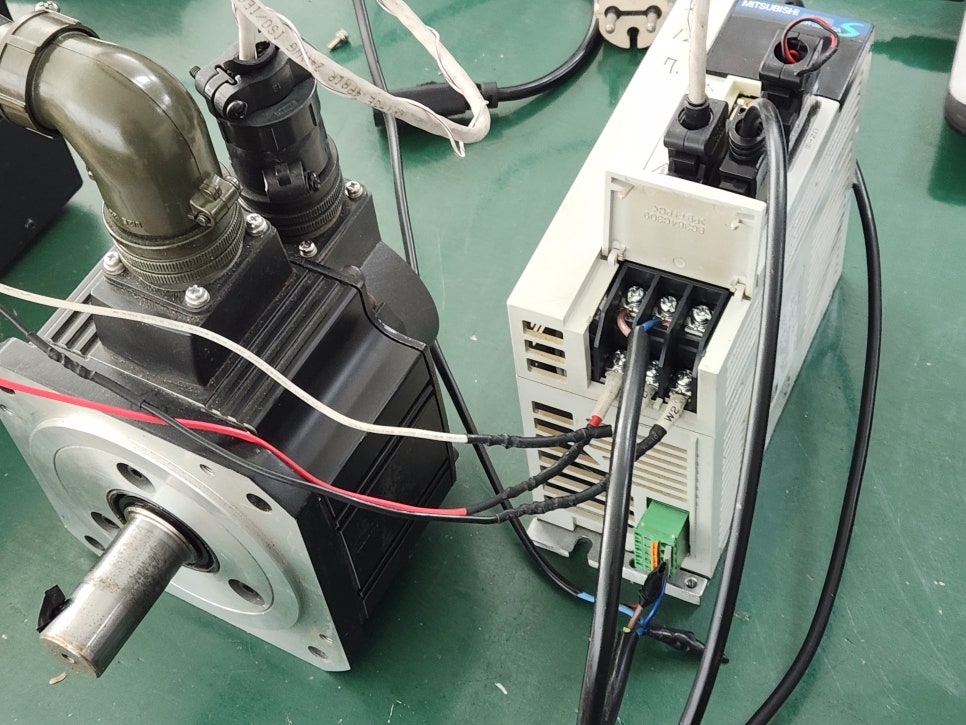

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-60A AL17 알람 해결 수리 완료

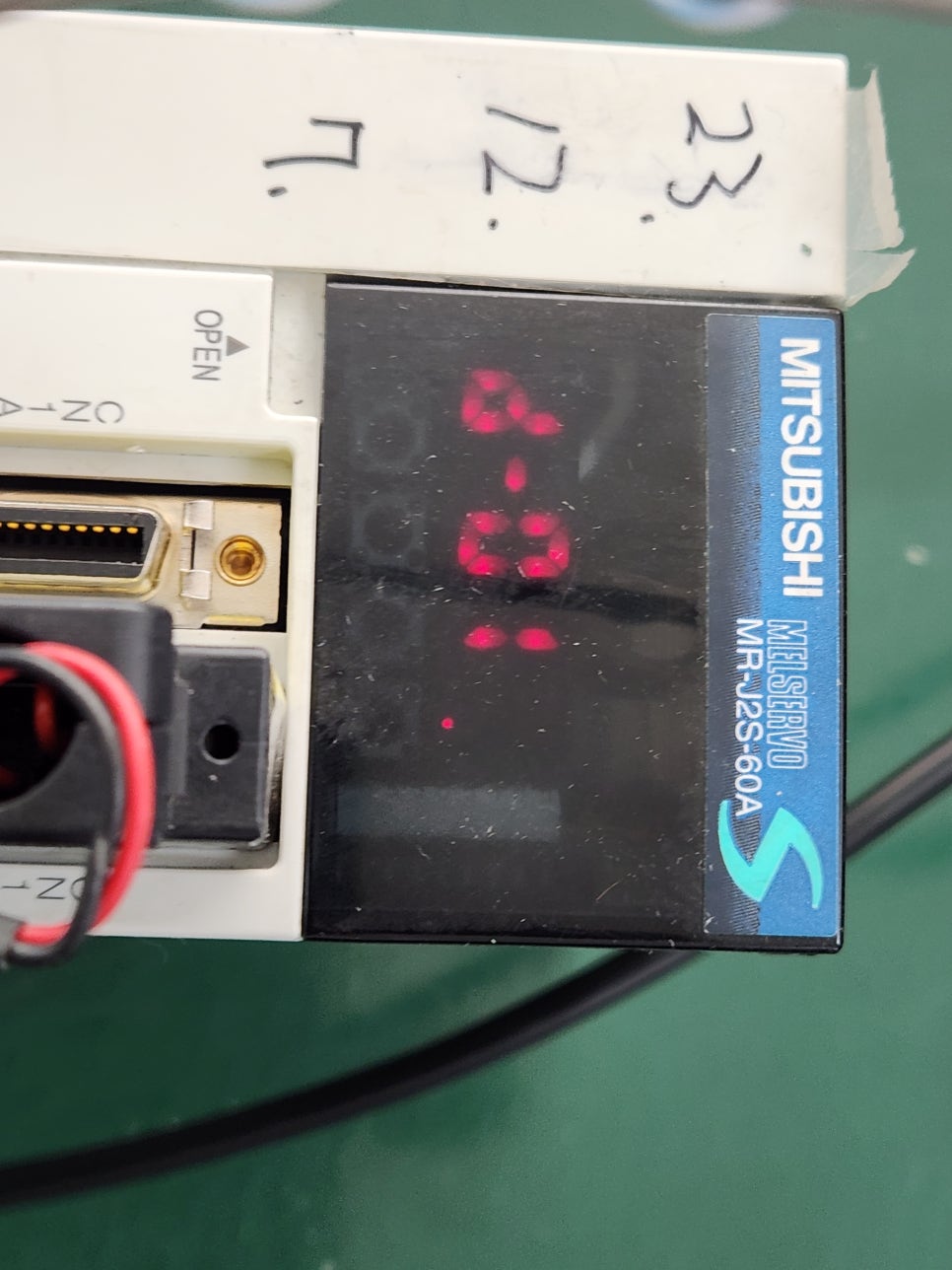

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-60A AL17 알람 해결 수리 완료



긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.

30년 경력의 전자기기 수리 전문가로서, 미쓰비시 MR-J2S-60A 모델에서 발생하는 AL.17 (보드 이상 / Board Error) 알람의 원인과 실무적인 해결 방법을 정밀 분석해 보았습니다.



AL.17은 드라이브 내부의 제어 회로(CPU, 메모리, 로직부)에서 자기 진단 결과 이상이 발견되었을 때 발생하는 '시스템 에러'입니다. 단순한 외부 설정 문제가 아닌 내부 하드웨어 결함인 경우가 많으므로 전문가의 안목이 필수적입니다.

---

🚨 MR-J2S-60A AL.17(보드 이상) 정밀 진단 및 해결책

1. 🔍 AL.17 알람의 주요 원인 (Technical Analysis)

1. CPU 및 로직 회로 연산 오류:
   • 원인: 메인 보드의 연산 칩셋 주변에 노이즈가 유입되거나, 데이터 읽기/쓰기 과정에서 체크섬(Checksum) 에러가 발생한 경우입니다.
2. 내부 제어 전원(SMPS) 불안정:
   • 원인: CPU에 공급되는 5V 또는 3.3V 전압에 미세한 리플(Ripple) 노이즈가 섞이면 로직 회로가 오작동하며 AL.17을 띄웁니다. 주로 노후된 콘덴서가 원인입니다.
3. 파라미터 저장 소자(EEPROM) 열화:
   • 원인: 설정값을 저장하는 메모리 소자의 수명이 다해 데이터를 불러오지 못할 때 발생합니다.
4. 기판 부식 및 패턴 손상:
   • 원인: 단종된 지 오래된 J2S 모델 특성상, 전해 콘덴서에서 흘러나온 전해액이 기판 패턴을 부식시켜 미세 쇼트를 유발합니다.

---

🛠️ 2. 단계별 조치 방법 (Troubleshooting)

단계	점검 항목	조치 내용
1단계	전원 재투입	일시적인 노이즈일 수 있으므로 전원을 완전히 껐다가 3분 후 다시 켭니다.
2단계	배선 및 노이즈 체크	통신 케이블과 엔코더 케이블의 접지(FG) 상태를 확인하여 외부 노이즈 유입을 차단합니다.
3단계	파라미터 초기화	메모리 오류 가능성이 있으므로, 파라미터를 백업한 뒤 전체 초기화(All Clear)를 시도해 봅니다.
4단계	하드웨어 수리	위 조치 후에도 알람이 지속되면 메인보드 내부 소자(CPU, RAM, 전원부) 수리가 필요합니다.

---

📋 3. 수리 전문가의 핵심 FAQ (TOP 5)

• Q1. 전원을 껐다 켜면 잠시 작동하다가 다시 AL.17이 뜹니다.
  • A: 이는 내부 전원부 콘덴서의 열화로 전압이 서서히 떨어질 때 나타나는 전형적인 증상입니다. 전원부 오버홀(Overhaul)이 시급합니다.
• Q2. AL.17 상태에서 강제로 가동하면 어떻게 되나요?
  • A: 제어 로직이 불안정한 상태이므로 모터가 갑자기 폭주하거나, 최악의 경우 IGBT 파워 모듈까지 소손되어 수리비가 크게 늘어날 수 있습니다.
• Q3. 보드 이상인데 모터를 점검해야 하나요?
  • A: AL.17은 기본적으로 드라이브 내부 문제입니다. 다만, 모터 엔코더 케이블을 통해 들어오는 노이즈가 보드를 마비시킬 수 있으니 케이블 상태는 확인하십시오.
• Q4. 수리하면 다시 오래 쓸 수 있을까요?
  • A: (주)메트영남은 단순히 고장 난 소자만 가는 것이 아니라, 노후된 주변 소자까지 전체 예방 정비를 하므로 신품급 수명을 기대할 수 있습니다.
• Q5. AL.16(엔코더 이상)과 AL.17은 다른가요?
  • A: 네, AL.16은 외부 엔코더 통신 문제이고, AL.17은 드라이브 두뇌 자체의 문제입니다. AL.17이 더 중대한 하드웨어 결함입니다.

---

💡 전문가의 조언

"MR-J2S-60A 모델은 출시된 지 20년이 넘었습니다. AL.17은 장비가 보내는 '마지막 경고'와 같습니다. 내부 콘덴서에서 흘러나온 전해액이 기판의 미세한 구리 패턴을 녹이기 시작하면 수리가 매우 까다로워집니다. 30년 전문가의 안목으로 부식 부위를 정밀 세정하고 파손된 로직 소자를 교체하여, 귀사의 생산 라인이 다시 힘차게 돌아가도록 완벽히 복구해 드리겠습니다."
