미쓰비시(MITSUBISHI) 터치패널 MR-J2S-350A E9 알람 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

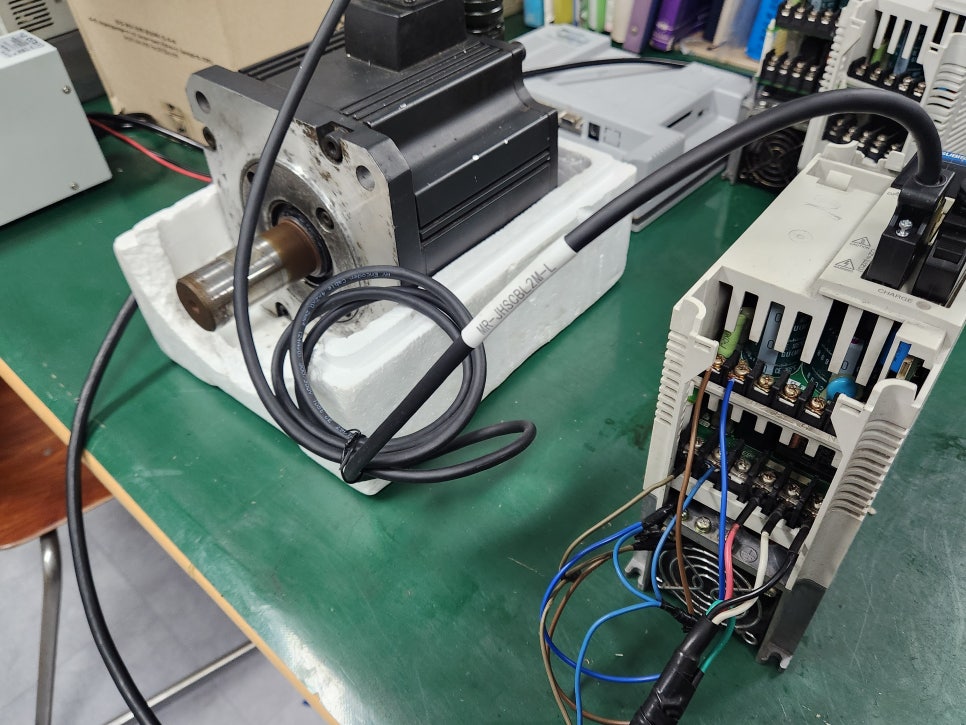

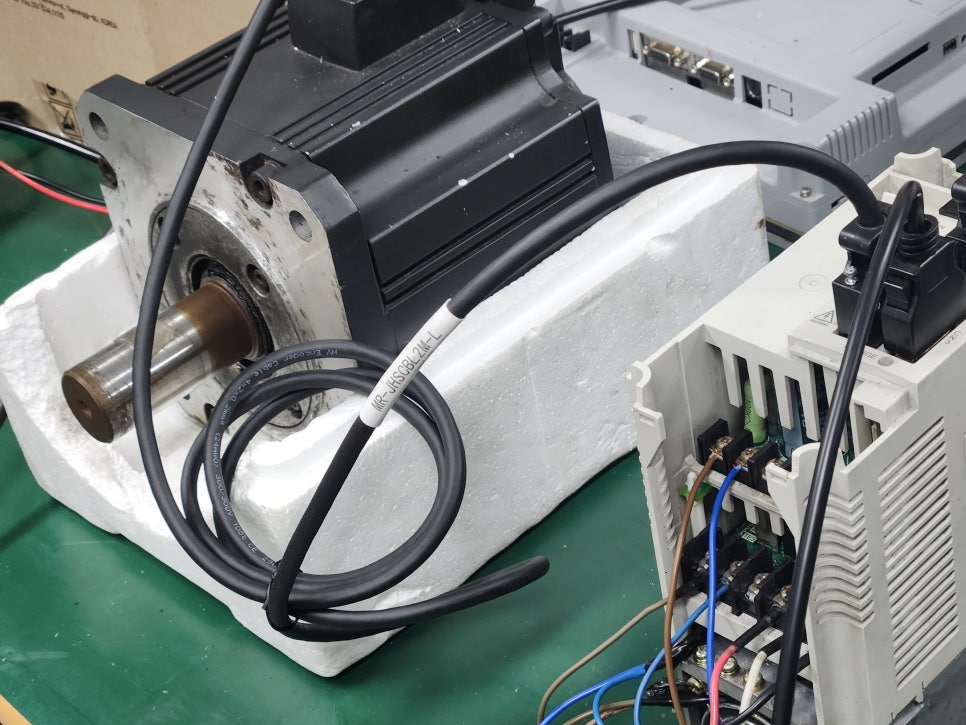

경남 창원시 소재 제조업체에서 입고된 미쓰비시(MITSUBISHI)의 터치패널 MR-J2S-350A 긴급 수리 사례입니다.
• 모델명: MR-J2S-350A
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 터치패널

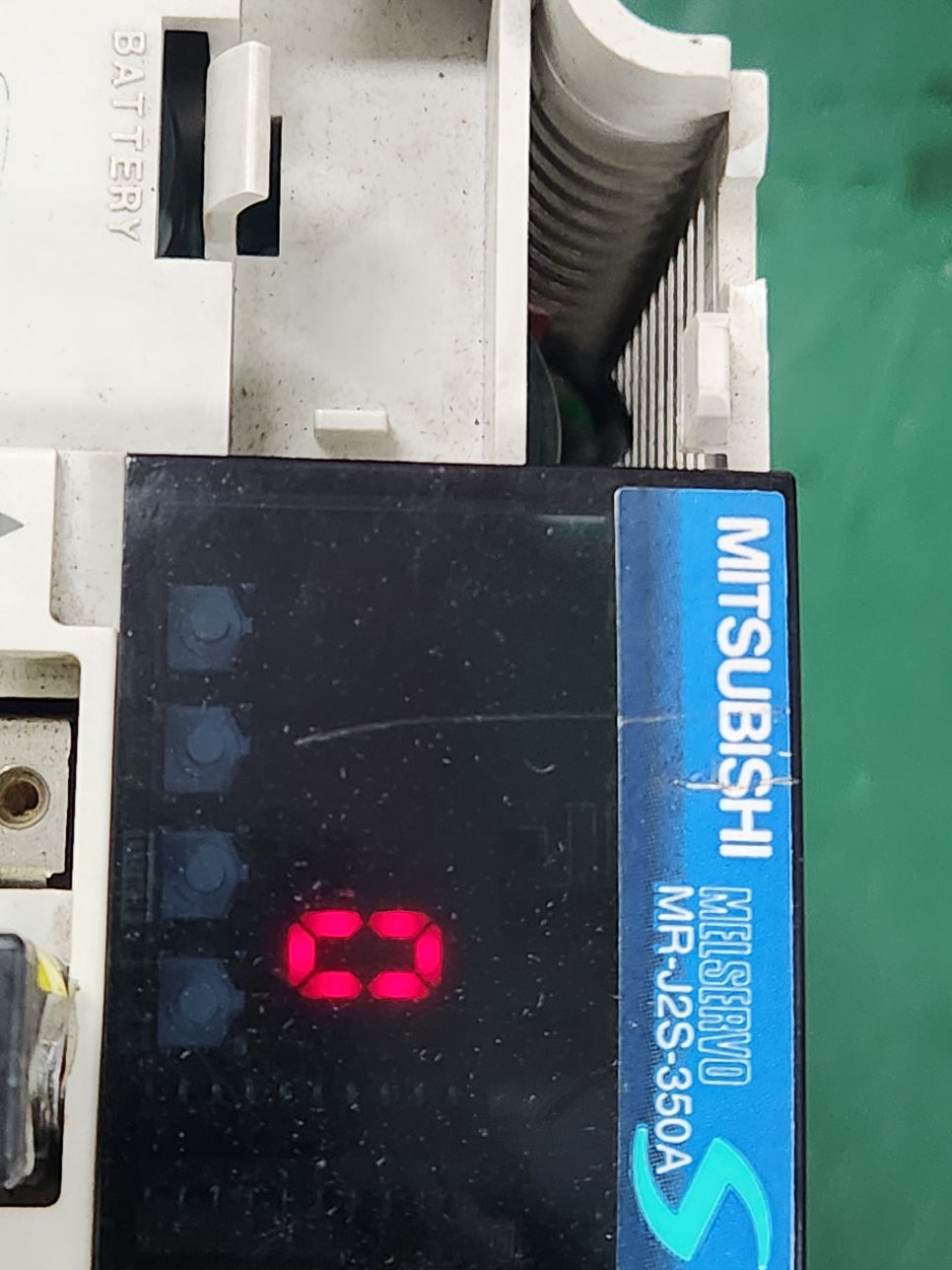

• 증상: E9 알람
• 수리 과정: 내부 파워 모듈(IPM) 및 주변 회로 정밀 검사, 부식 및 소손된 불량 소자 교체 후 당일 출고
긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
30년 경력의 전자기기 수리 전문가로서, 미쓰비시(MITSUBISHI)의 스테디셀러 서보 드라이브인 MR-J2S-350A 모델에서 발생하는 'E9 알람(Main Circuit Off Warning)'의 원인과 긴급 수리 솔루션을 최신 분석 폼에 맞춰 정리해 보았습니다.
E9 알람은 주회로 전원이 차단되었거나, 전원이 인가되었음에도 내부 제어 회로가 이를 감지하지 못할 때 발생하는 경고입니다. 단순 외부 결선 문제부터 내부 검출 회로 소손까지 다양한 원인이 있으므로 정밀한 진단이 필수적입니다.
⚡ MITSUBISHI MR-J2S-350A E9 알람 긴급 수리 리포트
1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)
- 주회로 전원 입력단 접촉기(MC) 및 배선 불량:
- 현상: 서보 온(Servo-ON) 신호를 주어도 주회로 마그네트(MC)가 붙지 않거나, 전압이 전달되지 않음.
- 원인: 외부 마그네트 접점 불량, 비상정지(E-Stop) 회로 작동, 혹은 입력 단자(L1, L2, L3)의 나사 풀림으로 인한 전압 결상.
- 수리: 외부 결선 및 MC 동작 상태를 우선 점검하고, 정상 전압(AC 200~230V)이 단자에 인가되는지 확인합니다.
- 내부 전압 감지 회로 및 포토커플러 열화:
- 현상: 주회로 전원은 정상적으로 인가되나, 드라이브 화면에 계속 E9 알람이 표시됨.
- 원인: 주회로의 DC 버스 전압을 감지하여 CPU로 전달하는 절연용 포토커플러(Photo-coupler) 또는 분압 저항의 수명 종료.
- 수리: 제어 보드 내의 전압 감지 라인 소자를 정밀 측정하여 불량 IC를 교체하고, 신호 전달 경로를 정상화합니다.
- 돌입 전류 방지 릴레이 및 돌입 저항 소손:
- 현상: 전원을 켤 때 내부에서 '딸깍' 하는 릴레이 소리가 나지 않으며 알람 발생.
- 원인: 내부 파워 보드의 돌입 전류 방지용 릴레이 접점 고착이나 충전 저항(Charge Resistor) 파손.
- 수리: 파손된 내부 릴레이와 저항을 산업용 고사양 부품으로 교체하여 주회로 충전 시스템을 복구합니다.
📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5
- Q1. E9 알람 상태에서 강제로 가동하면 어떻게 되나요?
- A: 주회로 전원이 없는 상태이므로 모터가 회전하지 않으며, 무리하게 기동 시 내부 드라이브 회로에 추가적인 손상을 줄 수 있습니다.
- Q2. 파라미터 설정으로 E9 알람을 무시할 수 있나요?
- A: 아니요. E9는 하드웨어적인 전원 공급 상태를 감시하는 안전 경고이므로 반드시 원인 제거가 필요합니다.
- Q3. 전압은 측정되는데 왜 자꾸 알람이 뜨나요?
- A: 드라이브 내부의 전압 감지 회로(Detection Circuit)가 고장 난 경우입니다. 전압이 들어와도 CPU가 "전원이 없다"고 오판하는 상태입니다.
- Q4. 수리 시간은 얼마나 걸리나요?
- A: MR-J2S 시리즈는 모든 소모성 부품을 상시 보유 중이므로 입고 시 최우선 긴급 수리(당일 복구)가 가능합니다.
- Q5. 수리 후 설정된 파라미터가 초기화되나요?
- A: 아니요. 하드웨어 수리 과정에서 내부 메모리 데이터는 보존되므로 현장에서 바로 가동하실 수 있습니다.
🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
| 고장 증상 | 주요 원인 및 점검 사항 | 전문가 조언 |
| E9 알람 지속 | 주회로 결상 또는 내부 감지 회로 IC 불량 | 핵심: L1, L2, L3 단자 전압 확인 후 내부 포토커플러 점검 |
| AL.10 (과전류) | 파워 모듈(IGBT) 단락 또는 전류 센서 결함 | E9 수리 시 IGBT의 절연 상태도 함께 점검하여 2차 고장 방지 |
| AL.32 (과전압) | 제동 저항기 단선 및 회생 회로 불량 | 감속 시 알람 발생 여부 확인 및 내부 제동 FET 점검 |
| 전원 무감 (No Display) | 제어 전원용 SMPS 전원 회로 소자 파손 | 로직 전원부 콘덴서 전량 교체(오버홀) 권장 |
🚨 4. MR-J2S-350A 주요 알람 코드 및 대응
- E9 (Main Circuit Off Warning): 주회로 전원 미인가. (외부 MC 및 내부 감지 회로 점검)
- AL.16 (Encoder Error): 엔코더 통신 이상. (엔코더 케이블 및 수신 회로 점검)
- AL.30 (Regenerative Error): 회생 제동 에너지 과다. (제동 저항 및 설정 점검)
- AL.50 (Overload): 모터 과부하. (기계적 구속 및 전류 제한 설정 점검)
- AL.8E (Serial Comm. Error): 상위 제어기 통신 이상. (통신 칩셋 및 케이블 점검)
💡 전문가의 조언
"MR-J2S-350A에서 발생하는 E9 알람은 장비가 보내는 긴급 구조 신호입니다. 이를 방치하고 반복적으로 전원을 껐다 켜면 내부 전원 보드 전체가 소손될 수 있습니다. 30년 전문가의 안목으로 미세한 신호 왜곡까지 잡아내어, 귀사의 생산 라인이 1초의 오차 없이 완벽히 복구되도록 최선을 다하겠습니다."
