오텍캐리어(Carrier) 터치패널 AXP075CA CM-XT07CB-A 화면불량 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

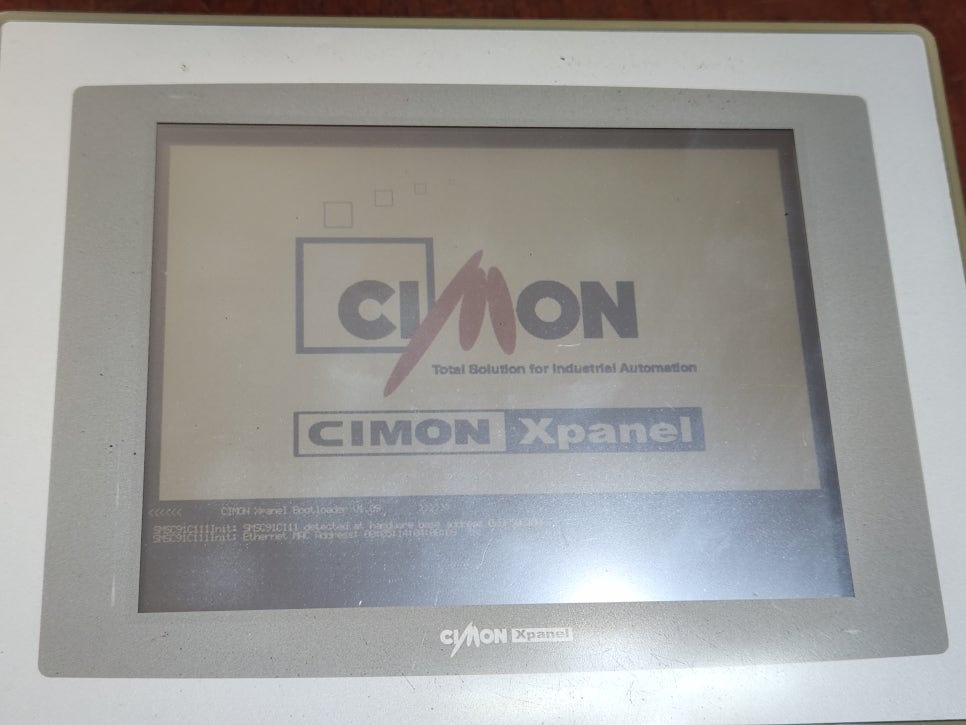

경기도 수원시 소재의 한 제조업체에서 입고된 오텍캐리어(Carrier)의 터치패널 AXP075CA CM-XT07CB-A 긴급 수리 사례입니다.
• 모델명: AXP075CA CM-XT07CB-A
• 제조사: 오텍캐리어(Carrier)
• 품목: 터치패널
• 증상: 화면불량
• 수리 과정:
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 오텍캐리어(Carrier) 냉동기 및 칠러 제어반에 사용되는 AXP075CA (CM-XT07CB-A) 터치패널(HMI)의 '화면 무(No Display)' 고장 증상과 정밀 수리 포인트를 정리해 드립니다.
이 모델은 주로 산업용 냉동기나 대형 공조 시스템의 통합 제어를 담당하며, 현장의 진동과 열기로 인해 내부 전원부 회로가 손상되는 경우가 많습니다. (주)메트영남의 노하우를 담아 신속하고 완벽한 복구 솔루션을 제공합니다.
🖥️ AXP075CA (CM-XT07CB-A) 화면 무 정밀 수리 리포트
'화면 무' 증상은 단순히 액정 문제일 수도 있지만, 대부분은 메인 보드에서 액정으로 보내는 전력이나 신호가 끊겨 발생합니다.
🛠️ 1. 주요 고장 증상 및 수리 내용 (Technical Analysis)
- 메인 SMPS 전원 회로 오버홀:
- 현상: 전원을 넣어도 화면이 켜지지 않고 전면 LED도 반응이 없음.
- 원인: DC 24V 입력을 내부 로직 전압(5V, 3.3V)으로 변환해 주는 스위칭 레귤레이터 IC 및 평활 콘덴서의 열화.
- 수리: 고온 환경에 강한 산업용 105°C급 콘덴서로 교체하고, 전원부 노이즈를 제거하여 안정적인 동작을 확보했습니다.
- 백라이트 드라이버(인버터) 수리:
- 현상: 전원 LED는 들어오고 부팅되는 소리는 나지만 화면만 검게 나옴.
- 원인: LCD 패널을 밝혀주는 LED 드라이버 회로의 소자 파손 또는 커넥터 부식.
- 수리: 파손된 FET 및 다이오드를 교체하고, 노후된 경우 백라이트 유닛 자체를 보강하여 선명도를 복원합니다.

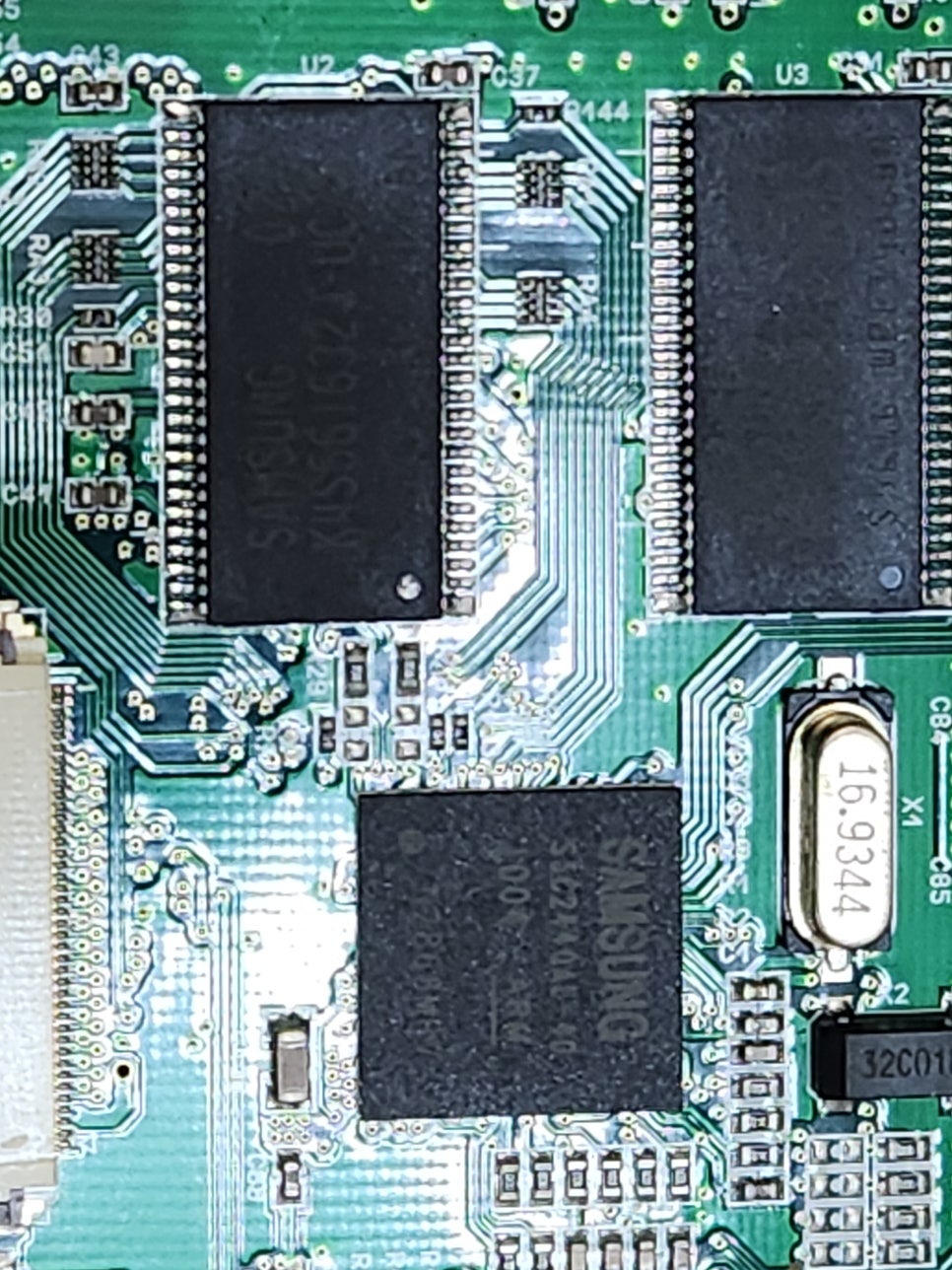

- 메인 로직 보드(CPU) 정밀 리워크:
- 현상: 전압은 정상이나 CPU가 구동되지 않아 화면 신호(RGB/LVDS)가 출력되지 않음.
- 원인: 현장 진동에 의한 주요 칩셋의 냉납(Cold Joint) 현상.
- 수리: BGA 리워크 장비를 이용해 칩셋을 재납땜하고, 습기와 분진으로부터 회로를 보호하기 위해 컨포멀 코팅을 재도포합니다.
📋 2. AXP075CA 핵심 점검 및 관리 FAQ
| 점검 항목 | 정상 상태 기준 | 고장 징후 |
| 입력 전압 (DC IN) | DC 24V (±10%) 안정적 공급 | 20V 미만 하락 또는 전압 출렁임 |
| 상태 표시 LED | 녹색 또는 주황색 점등/점멸 | LED 소등 또는 붉은색 알람 표시 |
| 터치 반응 | 화면은 안 보여도 터치 시 비프음 발생 | 아무런 반응 없음 (시스템 다운) |
| 소비 전류 | 정격 부하 내(약 0.5A~1A) 유지 | 전류값이 0에 가깝거나 과도하게 높음(쇼트) |
🚨 3. 주요 알람 코드 및 고장 징후 (Troubleshooting)
- 화면 깜빡임: 내부 전원부 콘덴서의 용량 감퇴로 인한 전압 불안정 (오버홀 필요).
- 터치 좌표 틀어짐: 터치스크린 패널 노화 또는 보정(Calibration) 데이터 오류.
- 통신 에러 (Comm. Error): 냉동기 메인 컨트롤러와 통신 불량 (RS-485 통신 칩셋 수리 필요).
- 부팅 멈춤 (Logo Freeze): 내부 OS 파일 손상 또는 낸드 플래시 메모리 오류.
💡 전문가의 조언
"AXP075CA는 냉동 시스템의 눈과 같습니다. 화면이 나오지 않아 방치할 경우 냉동기 가동 상태를 확인할 수 없어 압축기(Comp) 파손 등 더 큰 사고로 이어질 수 있습니다. 30년 전문가의 안목으로 미세한 회로 결함까지 잡아내어, 귀하의 냉동 설비가 24시간 안정적으로 가동되도록 완벽히 복구해 드립니다."
