안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
경북에 위치한 산업체에서 입고된 엠투아이(M2I)의 터치패널 PMU-530TTS 긴급 수리 사례입니다.



• 모델명: PMU-530TTS



• 제조사: 엠투아이(M2I)



• 품목: 터치패널



• 증상: 화면무

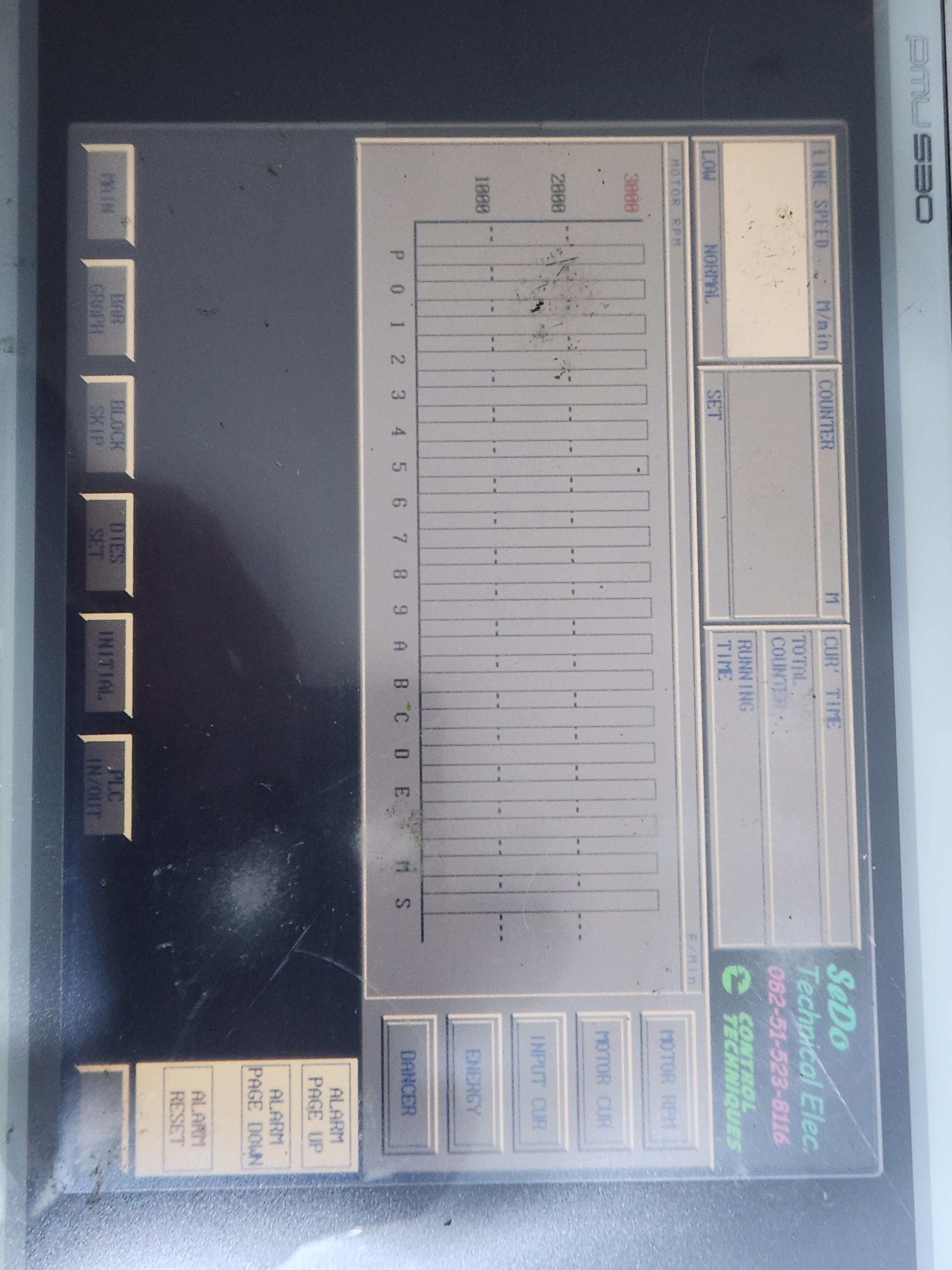

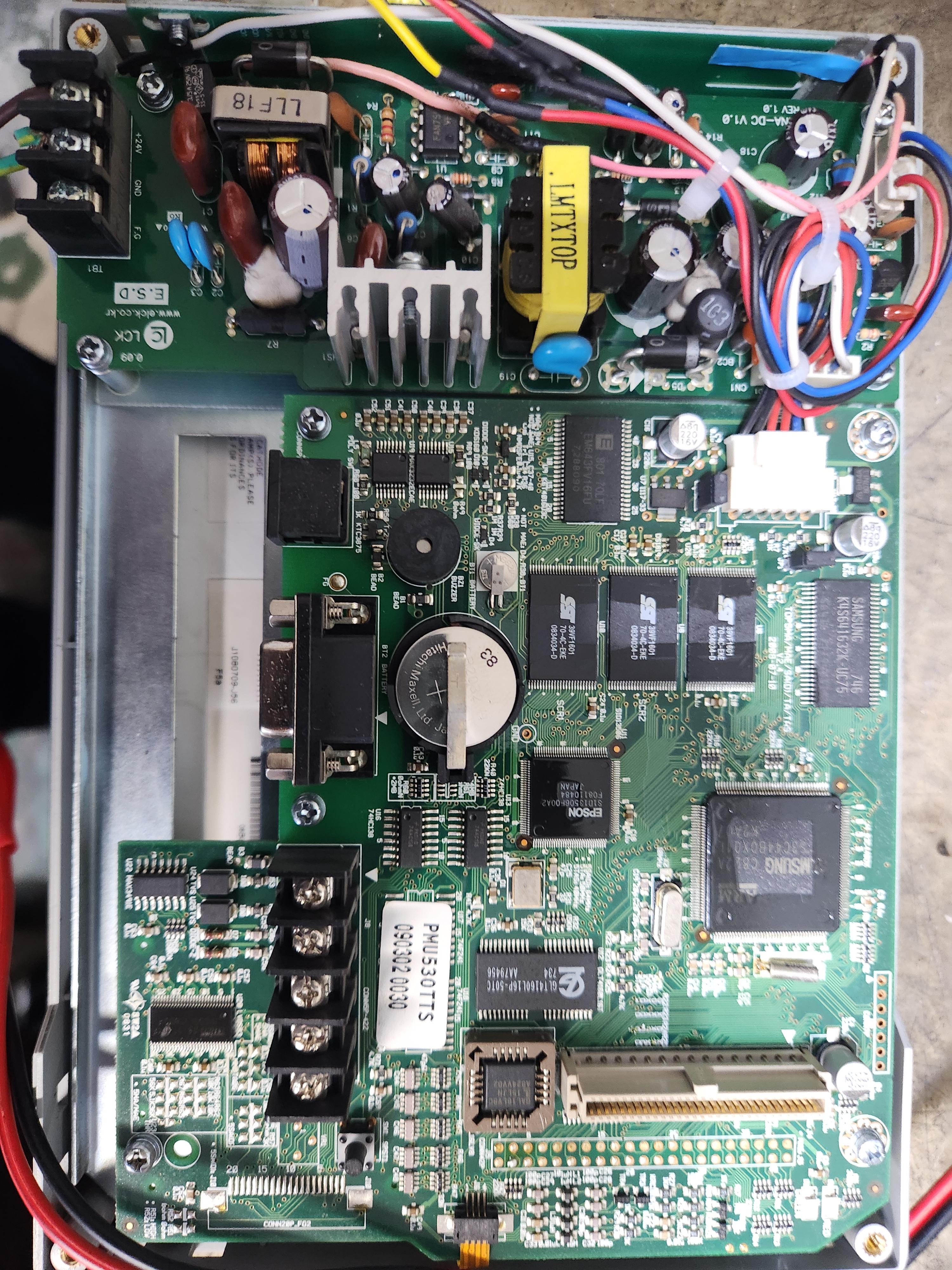

• 수리 과정:



엠투아이(M2I) 터치패널 PMU-530TTS 화면무 수리 완료

엠투아이(M2I) 터치패널 PMU-530TTS 화면무 수리 완료

엠투아이(M2I) 터치패널 PMU-530TTS 화면무 수리 완료

엠투아이(M2I) 터치패널 PMU-530TTS 화면무 수리 완료

엠투아이(M2I) 터치패널 PMU-530TTS 화면무 수리 완료

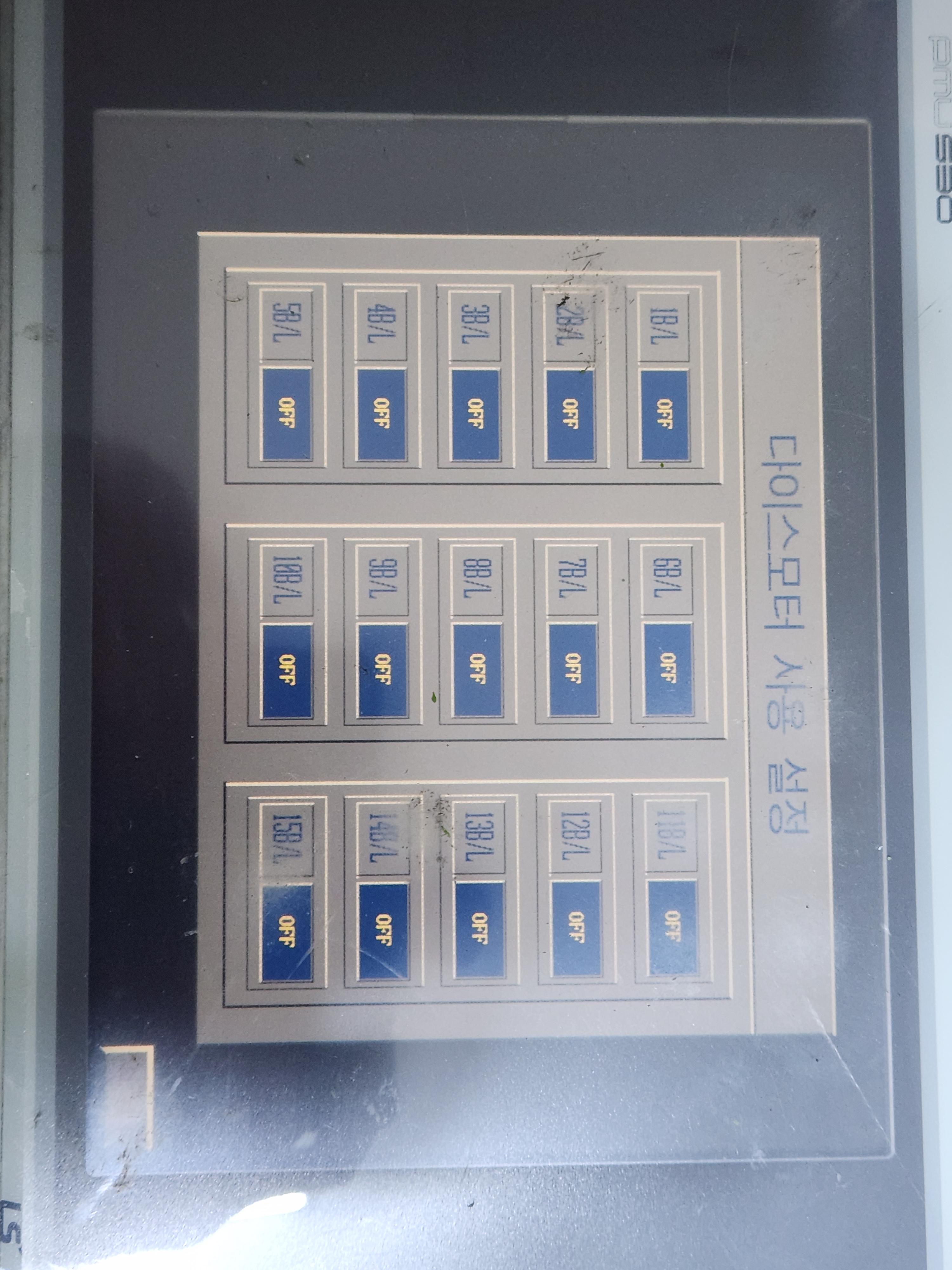

긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



30년 경력의 전자기기 수리 전문가로서, 산업 현장에서 HMI로 폭넓게 사용되는 엠투아이(M2I) PMU-530TTS 모델의 '화면 무(No Display)' 고장 증상을 최신 분석 폼에 맞춰 정밀하게 정리해 보았습니다.



PMU-530TTS는 노후화될 경우 백라이트와 전원 보드 회로의 연쇄 결함이 자주 발생하는 모델입니다. (주)메트영남은 단순 부품 교체를 넘어 장기적인 내구성을 확보하는 오버홀 수리를 원칙으로 합니다.

---

🖥️ M2I PMU-530TTS 터치패널 화면 무 정밀 수리 리포트

1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 백라이트 및 인버터 회로 불량 (Backlight Failure):
   • 현상: 전원 LED는 녹색으로 켜지나 화면이 검게 나옴 (강한 빛을 비추었을 때 잔상이 보일 수 있음).
   • 원인: LCD 내부 CCFL 백라이트의 수명 종료 또는 이를 구동하는 인버터 보드의 고압 트랜스 소손.
   • 수리: 노후된 CCFL을 반영구적인 고휘도 LED 백라이트로 개조하고, 전용 드라이버 보드를 이식하여 선명도를 복구합니다.
2. 메인 전원부(SMPS) 전압 저하 (Power Rail Drop):
   • 현상: 화면이 깜빡거리다가 꺼지거나, 부팅 중 로고 화면에서 멈춤.
   • 원인: 내부 전원 보드의 평활 콘덴서 열화로 인해 로직 보드에 필요한 5V/3.3V 전압이 불안정하게 공급됨.
   • 수리: 전원부의 노후 콘덴서를 고내구성(105°C) 산업용 소자로 전량 교체하여 전원 계통을 안정화합니다.
3. 메인보드 비디오 컨트롤러 및 로직 오류:
   • 현상: 전원과 백라이트는 정상이나 영상 신호가 생성되지 않아 화면이 백색(White Screen) 또는 흑색으로 유지됨.

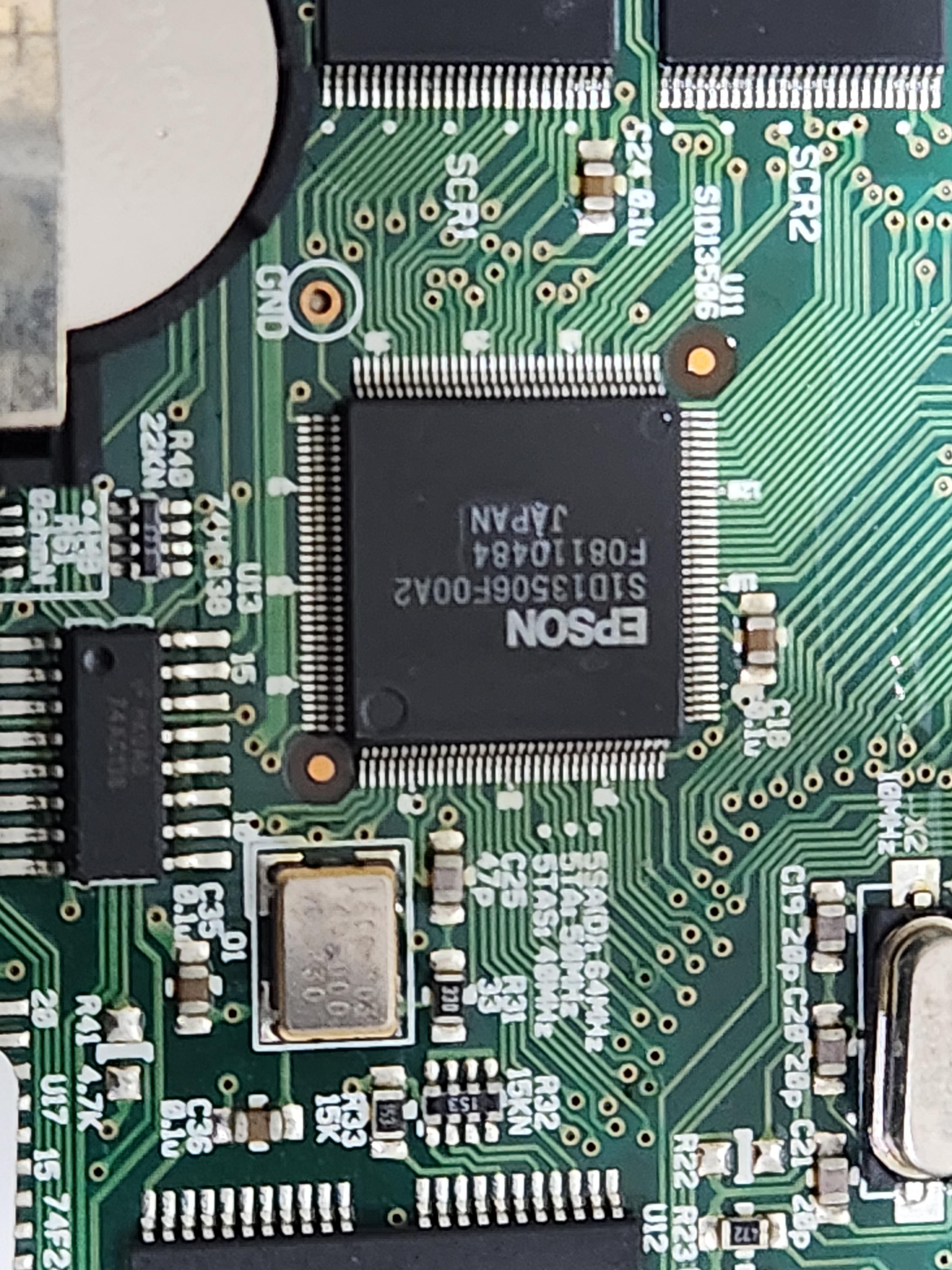

   • 원인: 영상 신호를 처리하는 Graphic 컨트롤러 IC의 냉납(Cold Joint) 또는 주변 로직 소자의 불량.
   • 수리: BGA 리워크 장비를 활용하여 칩셋을 재설착하거나, 손상된 영상 라인의 필터 소자를 교체합니다.

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 화면은 안 나오는데 터치를 누르면 비프음이 들립니다. 수리가 될까요?
  • A: 네, CPU와 터치 로직은 살아있는 상태이므로 영상 출력 계통(백라이트/LCD)만 수리하면 100% 복구 가능합니다.
• Q2. 내부 작화 프로그램이 중요한데, 수리하면 데이터가 삭제되나요?
  • A: 아니요. 영상 회로 수리는 메모리(Flash Memory) 데이터와 무관하므로 기존 프로그램은 그대로 유지됩니다.
• Q3. 화면이 너무 어두워서 잘 안 보이는데 이것도 '화면 무'의 전조증상인가요?
  • A: 맞습니다. 백라이트 수명이 다해가는 신호이며, 곧 인버터 보드에 과부하를 주어 전원부까지 고장 낼 수 있으니 즉시 점검이 필요합니다.
• Q4. 수리 기간은 얼마나 걸리나요?
  • A: PMU-530TTS는 주요 부품을 상시 보유 중이므로 입고 후 당일 또는 익일 이내에 수리가 완료됩니다.
• Q5. LCD 액정 자체가 깨졌는데 교체가 가능한가요?
  • A: 네, 동일한 사양의 신품 LCD 패널 재고를 보유하고 있어 액정 교체 수리도 즉시 가능합니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
화면 무 (블랙 아웃)	인버터 보드 및 백라이트 소손	핵심: LED 개조 시 인버터 간섭을 제거하여 노이즈 발생 차단
화면 백화 (White Screen)	로직 보드 영상 신호 및 LCD 케이블 불량	LVDS 케이블 접점 부식 및 비디오 IC 전원 라인 점검
터치 좌표 이탈/불량	터치 패널 유리막 마모 및 오염	예방: 수리 시 터치 패널 신품 교체로 조작성 확보 권장
통신 에러 (Comm. Error)	RS-232/422 통신 칩셋 손상	PLC와 통신 신호를 주고받는 라인 드라이버 IC 정밀 교체

---

🚨 4. PMU-530TTS 주요 알람 및 유지보수 가이드

1. 전원 LED 점멸: 내부 전압 불안정 상태. (즉시 전원 차단 후 전원부 수리 필요)
2. 화면 떨림 현상: 백라이트 인버터 전압 리플 발생. (인버터 및 콘덴서 점검)
3. 시스템 멈춤(Hang): CPU 과열 또는 메모리 데이터 읽기 오류. (로직 보드 오버홀)
4. 배터리 로우(Battery Low): 내부 데이터 유지용 배터리 전압 저하. (교체 주기 확인)
5. 터치 불능: 터치 컨트롤러 IC 또는 패널 파손. (패널 신품 교체)

---

💡 전문가의 조언

"M2I PMU-530TTS 모델은 오랜 시간 현장을 지켜온 만큼 소모성 부품의 수명이 한계에 다다른 경우가 많습니다. 화면이 나오지 않는 증상을 방치하면 내부 전압이 튀면서 메인 CPU까지 손상될 수 있습니다. 30년 전문가의 안목으로 노후 소자를 선제적으로 교체하여, 귀사의 공정이 단 1분도 멈추지 않도록 완벽히 복구해 드리겠습니다."
