제프란(GEFRAN) HMI/터치패널 F085035 장비 작동 상태 확인 불가, 제어 상태 모니터링 불가 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
대구 산업용재관 입점업체에서 입고된 GEFRAN의 HMI/터치패널 F085035 긴급 수리 사례입니다.
• 모델명: F085035
• 제조사: 제프란(GEFRAN)
• 품목: HMI/터치패널
• 증상: 장비 작동 상태 확인 불가, 제어 상태 모니터링 불가
• 수리 과정:
주요 점검 항목

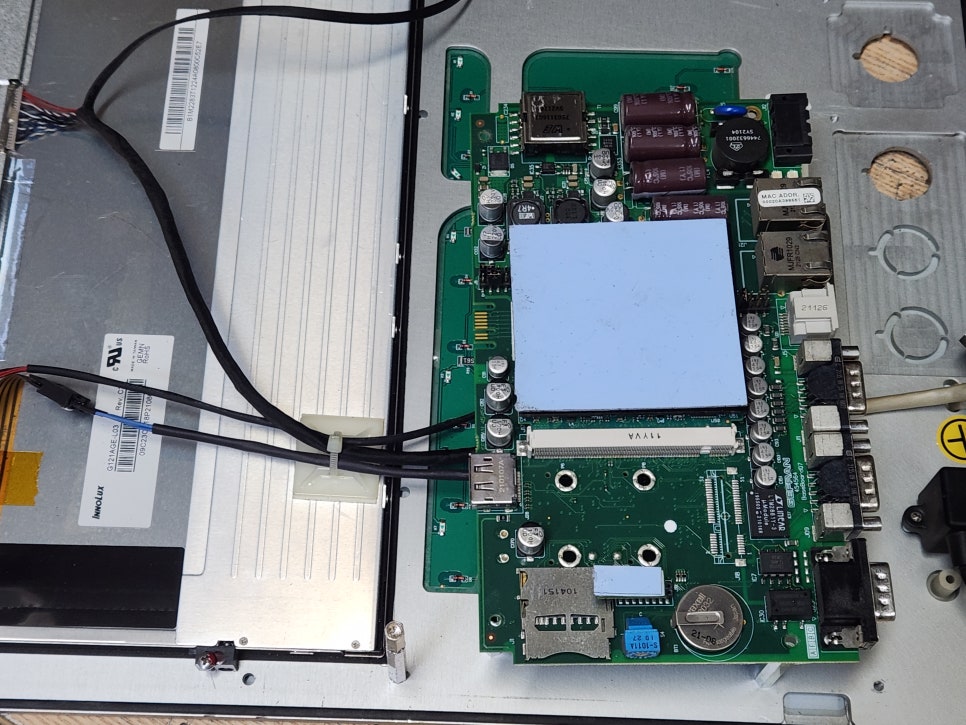

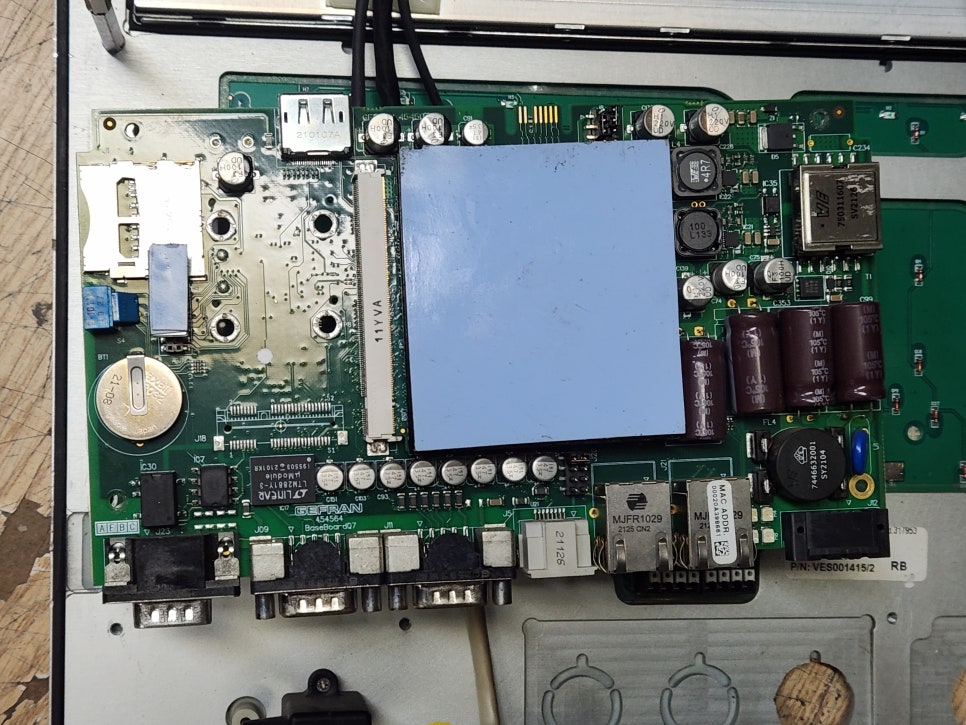

- 전원 공급 회로 점검 디스플레이 구동 회로 확인
- 메인보드 상태 점검 내부 전자부품 상태 확인
점검 결과 디스플레이 구동 관련 회로에서 불량 소자가 확인.
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
30년 경력의 전자기기 수리 전문가로서, 이탈리아의 산업용 자동화 장비 전문 브랜드인 GEFRAN(제프란) 사의 HMI/터치패널 F085035 모델의 '화면 무(No Display)' 고장 증상과 정밀 수리 포인트를 정리해 보았습니다.
GEFRAN F085035는 압출기, 사출기 등 정밀 제어가 필요한 산업 현장에서 핵심 인터페이스 역할을 합니다. 화면이 나오지 않으면 설비 전체가 마비되므로, (주)메트영남의 노하우를 담아 신속하고 완벽한 복구 솔루션을 제공합니다.
🖥️ GEFRAN F085035 화면 무(No Display) 정밀 수리 리포트
본 모델은 장시간 고온의 환경에서 가동되는 경우가 많아 내부 전원부와 백라이트 관련 소자의 열화가 주된 고장 원인입니다.
🛠️ 1. 주요 고장 증상 및 수리 내용 (Technical Analysis)
- 메인 전원부(SMPS) 오버홀:
- 현상: 전원을 넣어도 화면뿐만 아니라 상태 LED도 켜지지 않음.
- 원인: 내부 전압(5V, 12V)을 생성하는 스위칭 IC 및 평활 콘덴서의 수명 종료. 특히 고온 환경에 의한 전해액 누설이 빈번합니다.
- 수리: 고성능 산업용 콘덴서로 전량 교체하고, 전압 리플(Ripple)을 제거하여 로직 보드에 안정적인 전원을 공급합니다.
- 백라이트 인버터 및 고압 회로 수리:
- 현상: 전원 LED는 켜지고 부팅음은 들리지만 화면만 검게 나옴(손전등으로 비추면 글자가 미세하게 보임).
- 원인: LCD 패널의 밝기를 담당하는 CCFL 인버터 또는 LED 드라이버 소자의 파손.
- 수리: 고장 난 인버터 회로를 수리하거나, 노후된 경우 최신 LED 백라이트 키트로 개조(Retrofit)하여 선명도와 수명을 획기적으로 높입니다.
- 영상 처리 보드(Main Logic) 정밀 세정 및 납땜:
- 현상: 전원은 공급되나 CPU 리셋 불량으로 화면 출력 신호가 생성되지 않음.
- 원인: 칩셋 주변의 냉납(Cold Joint) 또는 미세 분진에 의한 신호 간섭.
- 수리: 초음파 세정 후 BGA 리워크 장비를 이용하여 주요 칩셋을 재납땜하고, 부식 방지 코팅을 실시합니다.
📋 2. GEFRAN F085035 핵심 점검 포인트 (FAQ)
| 점검 항목 | 정상 상태 기준 | 고장 징후 |
| 전면 상태 LED | 전원 투입 시 점등 또는 깜빡임 후 고정 | LED 소등 또는 불규칙한 점멸 |
| 소비 전류 측정 | 정격 전류 범위 내 유지 | 전류값이 너무 낮거나(단선) 너무 높음(쇼트) |
| 영상 신호 파형 | LCD 커넥터에서 LVDS/TTL 신호 출력 | 신호 파형 없음 (메인보드 불량) |
| 터치 반응 | 화면은 안 보여도 터치 시 비프음 발생 | 비프음 없음 (시스템 다운 상태) |
❓ 3. 산업 현장 담당자 FAQ
- Q1. 이탈리아 수입 제품이라 부품 수급이 어렵지 않나요?
- A: (주)메트영남은 GEFRAN 모델에 사용되는 특수 전원 IC와 컨트롤러 재고를 보유하고 있어 외산 장비도 국산 제품처럼 빠르게 수리가 가능합니다.
- Q2. 화면이 안 나올 때 데이터를 잃어버릴까 봐 걱정됩니다.
- A: 화면 출력 회로와 데이터 저장소(Flash Memory)는 분리되어 있습니다. 저희는 데이터 보존 수리를 원칙으로 하므로, 수리 후 설정값 그대로 즉시 사용하실 수 있습니다.
- Q3. 구형 모델인데 이번 기회에 LCD만 바꿀 수 있나요?
- A: 네, 백라이트가 어둡거나 패널이 노후된 경우 최신 고휘도 LCD 패널로 교체하여 시인성을 높여 드립니다.
💡 전문가의 조언
"GEFRAN F085035의 화면 무 증상은 방치할 경우 내부 쇼트로 인해 메인 CPU까지 손상될 수 있는 '전조 현상'인 경우가 많습니다. 30년 전문가의 안목으로 미세한 전압 편차와 노이즈까지 잡아내어, 귀사의 사출/압출 라인이 다시는 멈추지 않도록 완벽히 복구해 드립니다."
