지멘스(SIEMENS) 터치패널 TP177A 6AV6 642-0AA11-0AX1 화면불량 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
경북 구미시 공단동 소재의 제조업체에서 입고된 지멘스(SIEMENS)의 터치패널 TP177A 6AV6 642-0AA11-0AX1 긴급 수리 사례입니다.

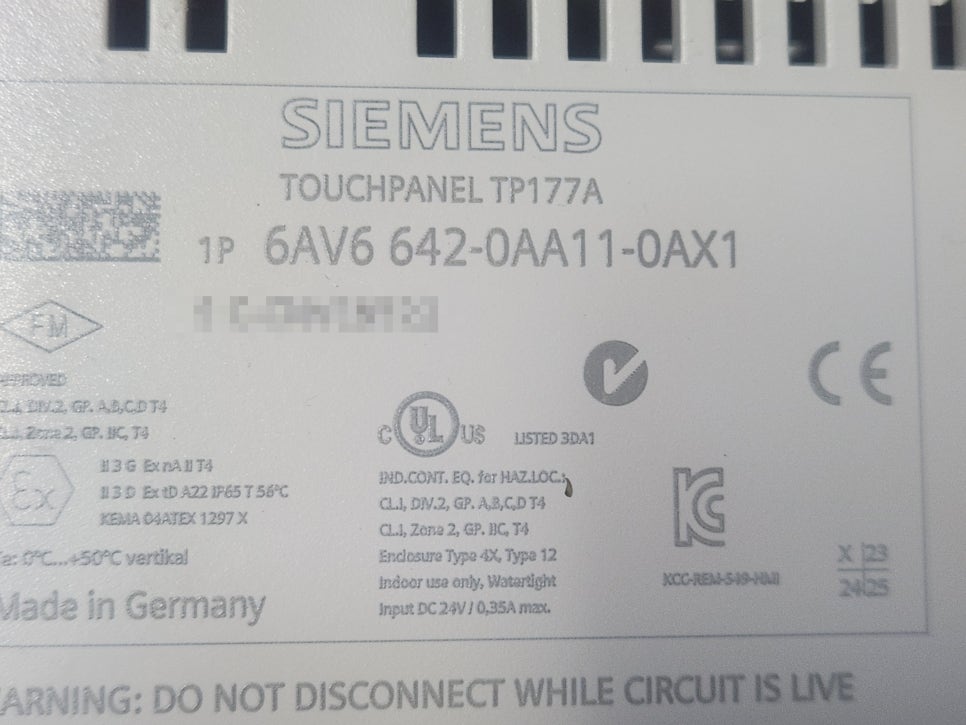

• 모델명: TP177A 6AV6 642-0AA11-0AX1
• 제조사: 지멘스(SIEMENS)
• 품목: 터치패널

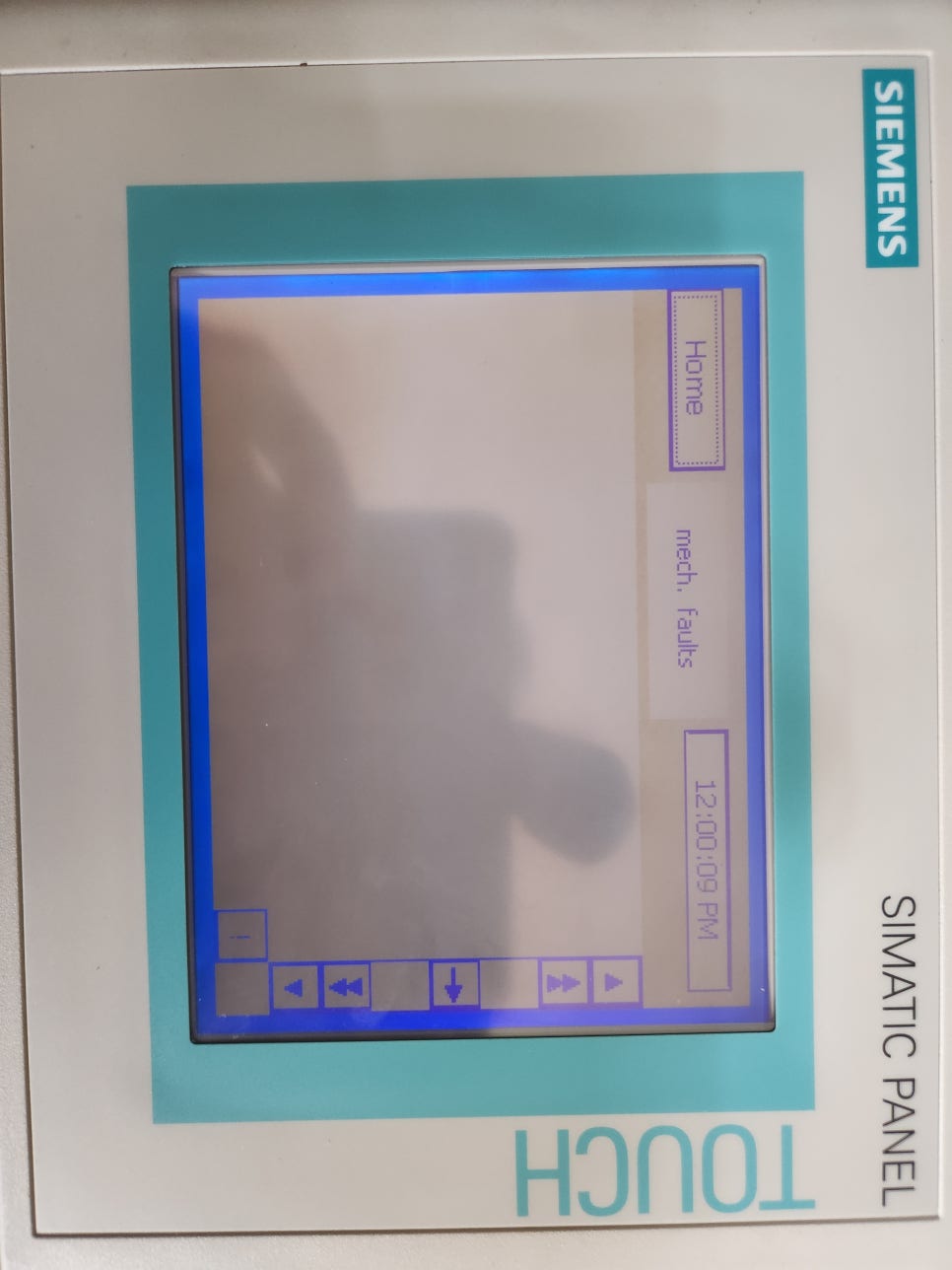

• 증상: 화면불량
• 수리 과정:
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 지멘스(SIEMENS)의 베스트셀러 모델인 TP177A (6AV6 642-0AA11-0AX1) 터치패널의 주요 고장 분석 및 수리 가이드를 최신 리포트 폼에 맞춰 정리해 보았습니다.
TP177A는 공정 자동화 현장에서 내구성이 검증된 모델이지만, 장기간 사용 시 터치 인식 불량과 내부 전원 계통의 열화가 필연적으로 발생합니다. (주)메트영남은 단종된 이 모델의 핵심 부품을 상시 보유하여 신속한 복구를 지원합니다.
🖥️ SIEMENS TP177A (6AV6642-0AA11-0AX1) 정밀 수리 리포트
1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)
- 터치 패널 파손 및 좌표 이탈 (Touch Screen Failure):
- 현상: 화면의 특정 부위가 눌리지 않거나, 누른 곳과 엉뚱한 곳이 인식됨.
- 원인: 외부 충격 또는 장시간 압력으로 인한 아날로그 저항막(4-Wire)의 전극 손상 및 유연성 저하.
- 수리: 고내구성 신품 터치 패널로 교체하고, 정밀 캘리브레이션(Calibration)을 통해 정확한 입력 좌표를 복원합니다.
- 화면 흐림 및 백라이트 수명 종료 (Display Dimming):
- 현상: 화면이 너무 어두워 판독이 불가능하거나, 전원은 켜지는데 화면이 나오지 않음.
- 원인: 내부 CCFL 백라이트 램프의 노후화 또는 인버터 고전압 회로의 전력 소자 불량.
- 수리: 노후된 램프를 시인성이 뛰어난 고휘도 LED 백라이트로 개조하여 전력 소모를 줄이고 수명을 대폭 연장합니다.
- 부팅 불능 및 통신 에러 (Booting & Comm. Error):
- 현상: 로고 화면에서 멈추거나 'No Link' 메시지와 함께 PLC와의 데이터 송수신이 중단됨.
- 원인: 내부 메인보드의 전원 평활 콘덴서 건조로 인한 리플 전압 발생 또는 MPI/PPI 통신 포트의 보호 소자 파손.
- 수리: 전원부 오버홀을 통해 깨끗한 직류 전원을 공급하고, 손상된 RS-485 통신 IC를 교체하여 신뢰성을 확보합니다.
📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5
- Q1. 수리하면 내부 작화 데이터가 지워지나요?
- A: 터치 패널 및 백라이트 수리 시 데이터 메모리는 보존됩니다. 다만, 메인보드 심각한 결함 시에는 수리 전 데이터 백업을 최우선으로 진행합니다.
- Q2. 지멘스 서비스 센터에서 단종 수리 불가 판정을 받았습니다.
- A: 걱정 마십시오. (주)메트영남은 제조사와 상관없이 회로 레벨 수리가 가능하므로 단종된 TP177A 모델도 신품급으로 복구가 가능합니다.
- Q3. 화면이 파란색으로만 나오고 아무것도 안 뜹니다.
- A: 전형적인 시스템 OS 오류 또는 비디오 RAM 불량입니다. 시스템 리커버리 및 보드 정밀 수리를 통해 해결할 수 있습니다.
- Q4. 터치 펜을 사용해도 되나요?
- A: 가능하지만 끝이 뾰족한 도구는 패널 수명을 단축시킵니다. 수리 시 장착해 드리는 보호 필름과 전용 펜 사용을 권장합니다.
- Q5. 수리 비용은 어느 정도인가요?
- A: 신규 장비 교체 및 프로그램 재작성 비용 대비 매우 경제적이며, 공정 중단 시간을 획기적으로 줄일 수 있습니다.
🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
| 고장 증상 | 주요 원인 및 점검 사항 | 전문가 조언 |
| 터치 인식 불량 | 패널 표면 마모 및 내부 전극 단선 | 핵심: 단순 세척보다 신품 패널 교체가 장기적으로 유리함 |
| 전원 무감 (No Power) | 입력단 DC 24V 라인 및 휴즈 단선 | SMPS 회로의 스위칭 IC 및 전원 콘덴서 전량 교체(오버홀) |
| 통신 불량 (Comm.) | MPI/PPI 포트 칩셋 및 커넥터 손상 | 통신 케이블의 실드 상태와 드라이브 IC의 전압 레벨 확인 |
| 화면 백화/흑화 | LCD 컨트롤러 IC 및 데이터 케이블 불량 | 로직 보드와 LCD 간 플랫 케이블(FFC) 접점 부식 세정 |
🚨 4. TP177A 주요 점검 및 유지보수 가이드
- 전원 공급: 반드시 DC 24V 정격 전압을 확인하십시오. (전압 튐 현상은 보드 파손의 주원인)
- 청결 유지: 터치 패널 가장자리에 낀 분진은 오작동을 유발하므로 주기적인 에어 클리닝이 필요합니다.
- 백업 권장: 장비가 정상일 때 반드시 ProSave 소프트웨어를 사용하여 이미지를 백업해 두십시오.
- 습기 주의: 고온다습한 환경에서는 내부 결로로 인한 부식이 발생하므로 제어반 온도 관리가 필수입니다.
💡 전문가의 조언
"SIEMENS TP177A는 현장에서 매우 신뢰받는 장비이지만, 10년 이상 사용하면 전자 소자의 특성 변화가 생기기 마련입니다. 화면이 어두워지거나 터치가 둔해지는 것은 '곧 멈춘다'는 예보입니다. 30년 전문가의 안목으로 미세한 회로 결함까지 잡아내어, 귀사의 생산 라인이 멈추지 않도록 완벽히 복구해 드리겠습니다."
