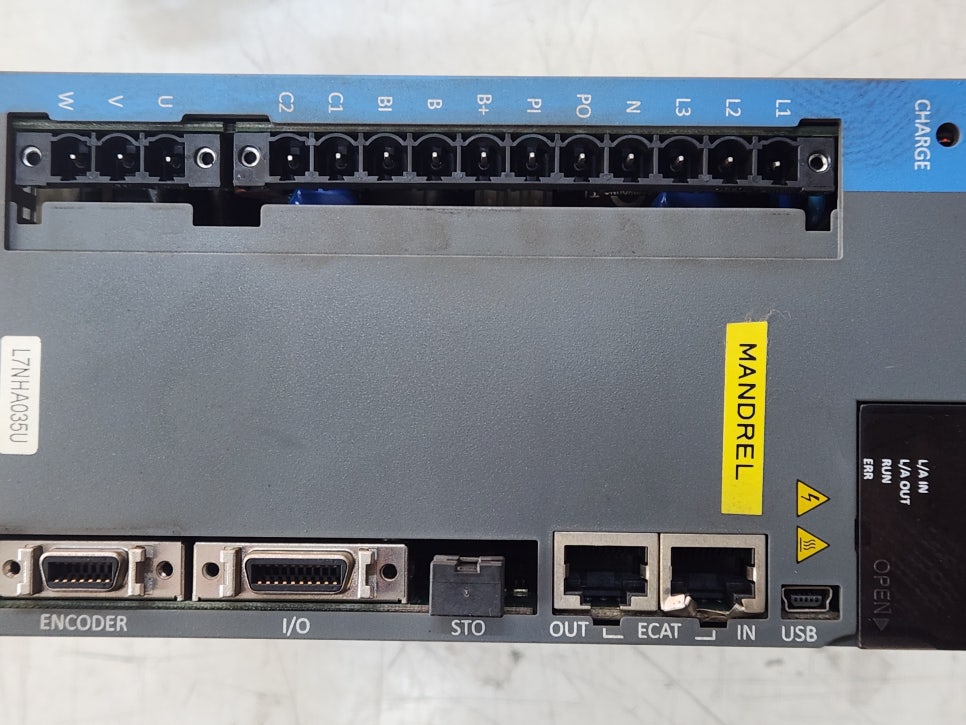

엘에스(LS), LS산전 서보드라이버 L7NHA035U 통신불량 수리 완료

엘에스(LS), LS산전 서보드라이버 L7NHA035U 통신불량 수리 완료

안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
경북 영천시에 소재한 한 제조업체에서 입고된 엘에스(LS), LS산전의 서보드라이버 L7NHA035U 긴급 수리 사례입니다.



• 모델명: L7NHA035U



• 제조사: 엘에스(LS), LS산전



• 품목: 서보드라이버



• 증상: 통신불량



• 수리 과정:

엘에스(LS), LS산전 서보드라이버 L7NHA035U 통신불량 수리 완료

엘에스(LS), LS산전 서보드라이버 L7NHA035U 통신불량 수리 완료

엘에스(LS), LS산전 서보드라이버 L7NHA035U 통신불량 수리 완료

전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.



30년 경력의 전자기기 수리 전문가로서, LS ELECTRIC의 고성능 서보 드라이브인 L7NH 시리즈(L7NHA035U)의 '통신 불량' 고장 수리 완료 보고서를 최신 분석 폼에 맞춰 작성해 보았습니다.



L7NHA035U는 EtherCAT 기반의 정밀 제어 드라이브로, 통신 불량 발생 시 상위 제어기(PLC)와의 데이터 동기화가 깨져 전체 라인이 멈추는 치명적인 결과를 초래합니다. (주)메트영남은 단순 칩 교체를 넘어 신호 무결성을 완벽히 복원합니다.

---

⚡ LS L7NH (L7NHA035U) 서보 드라이브 통신 불량 수리 보고서

1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. EtherCAT 통신 칩셋 및 물리 계층 손상 (PHY Chip Failure):
   • 현상: 통신 케이블을 연결해도 'Link' LED가 점등되지 않거나, 데이터 패킷 손실로 인해 통신 에러 알람 발생.
   • 원인: 통신 라인을 통해 유입된 고전압 서지(Surge) 또는 외부 노이즈로 인한 EtherCAT 전용 PHY IC 소손.
   • 수리: 손상된 통신 컨트롤러 및 포토커플러를 신품으로 교체하고, 정밀 파형 측정을 통해 신호 레벨을 정상화했습니다.
2. 라인 드라이버 및 절연 회로 열화:
   • 현상: 간헐적으로 통신이 끊기거나 특정 축에서만 데이터 전송 지연 발생.
   • 원인: 디지털 신호를 절연하는 고속 옵토커플러(Opto-coupler)의 스위칭 속도 저하 및 내부 노이즈 필터 소자의 수명 종료.
   • 수리: 데이터 라인상의 모든 절연 소자를 고사양 부품으로 전량 교체(Overhaul)하여 데이터 전송의 신뢰성을 확보했습니다.
3. 내부 전원부 전압 리플 발생 (Logic Power Ripple):
   • 현상: 통신 에러와 함께 파라미터 값이 가끔 초기화되거나 CPU 멈춤 현상 동반.
   • 원인: 로직 보드에 3.3V/5V를 공급하는 DC-DC 컨버터 회로의 전해 콘덴서 용량 감퇴로 인한 미세 노이즈 유입.
   • 수리: 제어 전원단의 평활 회로를 보강하고 노후 콘덴서를 교체하여 로직 회로의 동작 안정성을 높였습니다.

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 통신 불량 시 케이블 문제인지 드라이브 문제인지 어떻게 구별하나요?
  • A: 정상적인 다른 드라이브에 해당 케이블을 꽂았을 때 링크가 산다면 드라이브 내부 통신 포트 고장입니다.
• Q2. EtherCAT 통신 수리 후 ID(노드 주소) 설정을 다시 해야 하나요?
  • A: 로직 보드의 데이터는 보존되므로 기존 설정 그대로 사용 가능합니다. 다만, 수리 과정에서 파라미터 초기화가 필요한 경우 백업본을 다시 넣어드립니다.
• Q3. 통신 포트 한쪽만 안 되는데 양쪽 다 수리해야 하나요?
  • A: EtherCAT은 In/Out 루프 방식이므로 한쪽만 이상이 있어도 전체 네트워크에 영향을 줍니다. 양쪽 포트의 보호 회로를 모두 정비하는 것이 원칙입니다.
• Q4. 낙뢰 후 통신이 안 되는데 수리가 가능한가요?
  • A: 네, 가능합니다. 서지에 의한 패턴 소손 부위를 복구하고 파손된 IC를 교체하여 복구해 드립니다.
• Q5. 수리 완료 후 실제 통신 테스트를 진행하나요?
  • A: 네, EtherCAT 마스터 제어기에 연결하여 데이터 송수신 상태와 에러 패킷 발생 여부를 24시간 에이징 테스트 후 출고합니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
통신 불량 (Link Off)	EtherCAT PHY IC 및 커넥터 핀 손상	핵심: RJ45 포트 내부의 핀 부식 및 납땜 크랙 정밀 보수
AL-8x (통신 에러)	데이터 프레임 유실 및 동기화 오류	통신 라인상의 터미네이션 저항 및 비즈(Bead) 소자 점검
A-10 (전류 이상)	파워 모듈(IGBT) 단락 또는 전류 센서 결함	통신 수리 시 파워부의 전류 검출 회로도 병행 점검 권장
전원 무감 (No Display)	내부 제어용 SMPS 전원 회로 파손	로직 보드 공급 전압(5V, 3.3V) 안정성 확인 필수

---

🚨 4. L7NH 시리즈 주요 알람 코드 및 대응

1. AL-81 (EtherCAT Comm. Error): 통신 데이터 수신 실패. (케이블 및 드라이브 통신 칩 점검)
2. AL-87 (Sync Error): 동기화 신호 주기 불일치. (통신 설정 및 로직 보드 클럭 점검)
3. AL-10 (Overcurrent): 드라이브 출력 전류 과다. (파워 모듈 점검)
4. AL-40 (Under Voltage): 주회로 전압 부족. (입력 전원 및 내부 콘덴서 점검)
5. AL-51 (Encoder Error): 모터 엔코더 통신 이상. (엔코더 케이블 및 수신 회로 점검)

---

💡 전문가의 조언

"LS L7NHA035U와 같은 고속 통신 드라이브는 미세한 노이즈만으로도 오동작을 일으킵니다. 단순히 통신 칩만 바꾸는 것이 아니라, 신호가 지나가는 패턴의 임피던스까지 고려한 정밀 수리가 필요합니다. 30년 전문가의 안목으로 모든 데이터 라인을 정비하였으니, 이제 안심하고 현장에 투입하셔도 좋습니다."
