엘에스(LS) 인버터 SV110iG5A-4 동작불능 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.

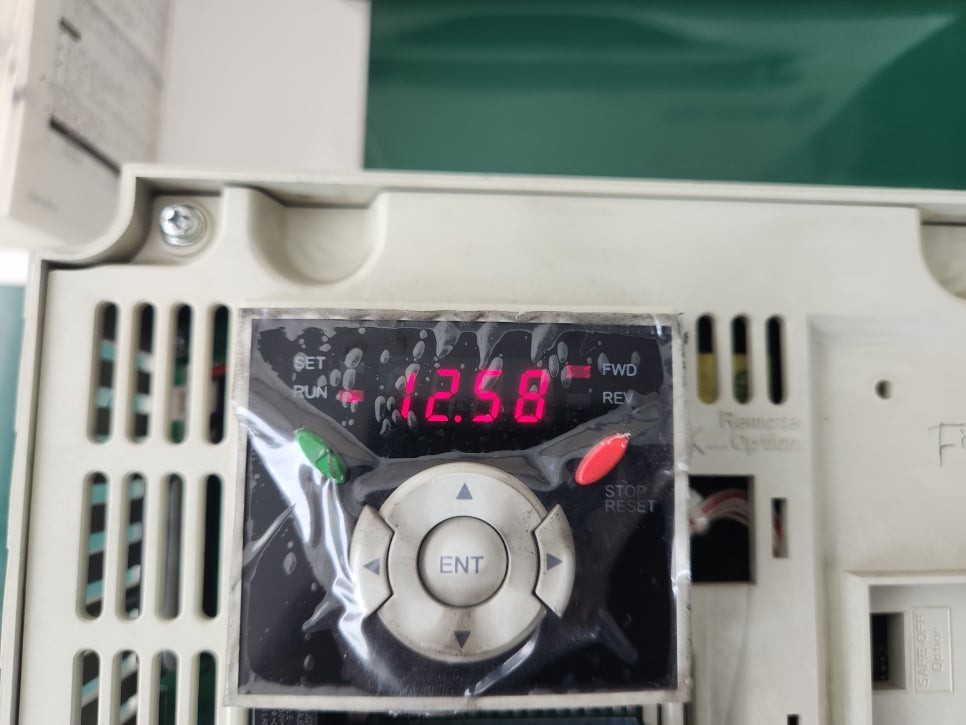

경기도 용인에 위치한 한 산업현장에서 입고된 엘에스(LS)의 인버터 SV110iG5A-4 긴급 수리 사례입니다.
• 모델명: SV110iG5A-4
• 제조사: 엘에스(LS)
• 품목: 인버터
• 증상: 동작불능
• 수리 과정:
🚨 [긴급 수리] LS iG5A-4 인버터 "작동 불능" 긴급 복구 완료
주요 생산설비의 핵심 제어 장치인 SV110iG5A-4 인버터가 갑작스러운 고장으로 입고되었으나, (주)메트영남의 신속한 정밀 진단과 수리로 생산 라인 중단을 최소화했습니다.
1. 수리 의뢰 배경
- 의뢰 장비: LS SV110iG5A-4 (11kW / 400V)
- 긴급 상황: 인버터 고장으로 생산 라인 전체 가동 중단
- 요청 사항: 장비 교체가 어려운 환경에서 다운타임(Downtime) 최소화를 위한 긴급 수리 및 복구
2. 고장 증상 확인
입고 당시 장비는 다음과 같은 전형적인 전원 및 출력부 결함 증상을 보였습니다.
- 전원 무반응: 전원 인가 후에도 LED/LCD 디스플레이 미점등
- 알람 발생: 비정상적인 알람 메시지 출력과 함께 가동 중단
- 모터 제어 불가: 제어 신호에 따른 모터 구동 불능
3. (주)메트영남의 정밀 진단 및 수리 과정
단순 부품 교체를 넘어, 원인이 되는 회로 전반의 노후화와 손상을 동시에 해결했습니다.
🔎 고장 진단 결과
- 전원부 소자 손상: 주회로 및 제어 전원을 공급하는 핵심 소자 파손
- 컨트롤 보드 회로 이상: 제어 신호를 생성하는 로직 회로 일부 손상
- 소자 열화 확인: 방열판 온도 상승으로 인한 주변 부품의 열화 진행
🔧 수리 작업 내용
- 핵심 부품 교체: 손상된 파워 소자, 컨트롤 IC, 보호회로 부품 전량 교체
- PCB 리뉴얼: 손상된 PCB 패턴 복원 및 장기 신뢰성을 위한 크리닝(Cleaning) 작업
- 회로 안정화: 전체 회로망 점검을 통해 재발 방지를 위한 안정성 확보
4. 철저한 최종 테스트 (Final Test)
수리 완료 후 실제 가동 환경과 동일한 조건에서 검증을 마쳤습니다.
- 모터 부하 테스트: 실제 모터를 연결하여 토크 및 속도 제어 확인
- 장시간 안정성 검사: 실장비와 유사한 가동 조건에서 연속 운전을 통한 발열 및 노이즈 체크
5. 수리 결과 및 기대 효과
- ✅ 정상 복구: 인버터 전원 및 제어 기능 완벽 복원
- ✅ 안전 운전: 부하 운전 시 흔들림 없는 안정적 출력 확인
- ✅ 조기 가동: 신속한 수리로 고객사 생산설비의 빠른 정상 복귀 지원
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
🚨 인버터 주요 에러별 원인 및 조치 가이드
1. OC (Overcurrent, 과전류)
가장 빈번하면서도 주의가 필요한 에러입니다.
- 원인: 가속/감속 시간이 너무 짧음.
- 모터 부하가 급격히 증가하거나 기계적 고착.
- 인버터 출력 측 배선 단락(Short) 또는 모터 절연 파괴.
- 내부 불량: 인버터 파워 모듈(IGBT) 손상.
- 현장 조치: 가감속 시간을 늘려보고, 모터와 분리한 상태에서도 에러가 뜨는지 확인하세요. (분리 후에도 뜨면 인버터 내부 고장)
2. LU (Low Voltage, 저전압)
인버터 내부 DC 전압이 기준치 이하로 떨어졌을 때 발생합니다.
- 원인:
- 입력 전원의 상실(결상) 또는 전압 강하.
- 마그네트(MC) 접점 불량으로 인한 전원 공급 불안정.
- 내부 불량: 주회로 평활용 전해 콘덴서의 수명 다함 또는 충전 릴레이 불량.
- 현장 조치: 입력 단자(R, S, T)의 전압이 정격 전압과 일치하는지 테스터기로 측정하세요.
3. OH (Overheat, 과열)
인버터 방열판의 온도가 한계치를 넘었을 때 발생합니다.
- 원인:
- 냉각 팬(Cooling Fan) 정지 또는 풍량 감소.
- 방열판(Heatsink)에 먼지 및 이물질 과다 축적.
- 인버터 주위 온도가 너무 높거나 환기 불량.
- 현장 조치: 냉각 팬이 실제 돌고 있는지 확인하고, 에어건으로 방열판 주위의 먼지를 청소하세요.
🛠️ (주)메트영남의 에러 해결 솔루션
현장 조치로 해결되지 않는다면 내부 소자의 '열화'가 진행된 상태입니다. 메트영남은 다음과 같이 근본 원인을 수리합니다.
| 에러 코드 | 메트영남의 정밀 수리 내용 |
| OC (과전류) | IGBT 모듈 정밀 진단 및 교체, 드라이브 보드 신호 왜곡 보정, 출력측 CT(전류센서) 점검. |
| LU (저전압) | 대용량 전해 콘덴서 교체(Capacitor Bank), 충전 저항 및 릴레이 소자 리뉴얼. |
| OH (과열) | 소음 및 성능 저하된 냉각 팬 정품 교체, 내부 온도 센서 회로 보정 및 방열 구리스 재도포. |
📢 대구·경북 인버터 수리 전문: (주)메트영남
에러 코드가 반복적으로 발생하거나 리셋 후에도 즉시 재발한다면, 내부 소자가 이미 손상되었을 가능성이 큽니다. 계속된 리셋 시도는 더 큰 회로 파손을 야기할 수 있습니다.
- 신속한 진단: 에러 코드 발생 즉시 전화 주시면 예상 수리 비용과 시간을 안내해 드립니다.
- 철저한 테스트: 수리 후 부하 테스트를 통해 현장 재설치 시 동일 에러가 발생하지 않도록 완벽히 검증합니다.
- 긴급 대응: 대구 성서공단 등 인근 지역은 긴급 입고를 통해 당일 수리 대응을 지원합니다.
"OC, LU, OH 알람으로 멈춰버린 생산 라인, (주)메트영남의 정확한 소자 레벨 수리가 가장 빠른 복구 방법입니다."
🛠️ 인버터 긴급 수리 전문: (주)메트영남
(주)메트영남은 대구·경북 지역을 중심으로 인버터 및 서보 시스템 수리에 특화된 기술력을 보유하고 있습니다.
- LS iG5A 시리즈 최다 수리 실적: 모델별 고질적 고장 포인트 완벽 파악
- 부품 상시 보유: 긴급 상황에 대응하기 위한 주요 소자 상시 재고 보유
- 데이터 백업 서비스: 수리 후 기존 파라미터(설정값) 보존 및 복구 지원
"생산 라인이 멈추는 위기의 순간, (주)메트영남이 가장 빠른 해결책이 되어 드립니다.
LS iG5A 인버터 수리는 믿고 맡겨주십시오."
