현대(Hyundai) 인버터 HIVD 700G INVERTER 동작불능 수리 완료
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
대구시 성서공단에 위치한 승강기 유지보수업체에서 입고된 현대(Hyundai)의 인버터 HIVD 700G INVERTER 긴급 수리 사례입니다.

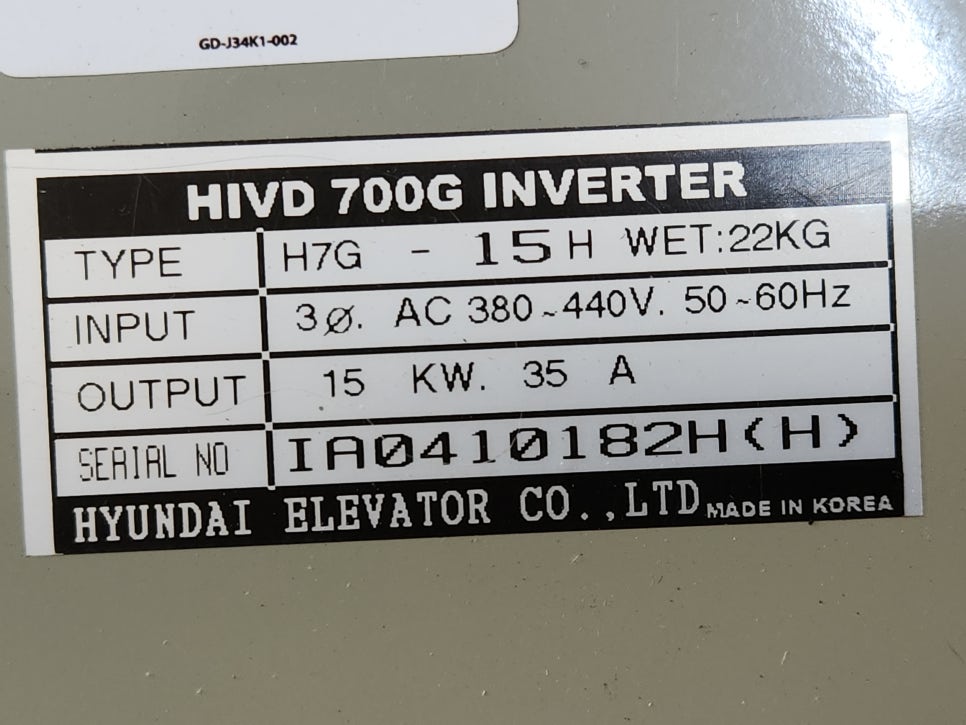

• 모델명: HIVD 700G INVERTER
• 제조사: 현대(Hyundai)
• 품목: 인버터
• 증상: 동작불능
• 수리 과정:
파워보드 수리: 전압 조정 회로 및 손상된 커패시터, 트랜지스터 등 교체
메인보드 수리: 제어용 IC, 저항 및 트랜지스터 등 총 8종의 불량 소자 교체 냉납 보강 및 PCB 세척 작업 테스트 부하 조건 가동 및 출력 확인
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 승강기 인버터 분야의 핵심 장비인 현대(Hyundai) HIVD 700G 모델의 긴급 복구 및 정밀 수리 리포트를 작성해 보았습니다.
승강기 운행 중단은 입주민의 안전과 직결되는 만큼, (주)메트영남의 모든 기술력을 집중하여 단시간 내에 신품급 컨디션으로 복구 완료하였습니다.
🏢 [수리완료] 현대 승강기 인버터 HIVD 700G 긴급 복구
입고된 HIVD 700G 유닛은 전원부 소손과 제어 회로 손상이 복합적으로 발생한 상태였습니다. 대체품 확보가 어려운 상황을 고려하여 소자 단위(Component Level) 정밀 수리를 진행했습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)

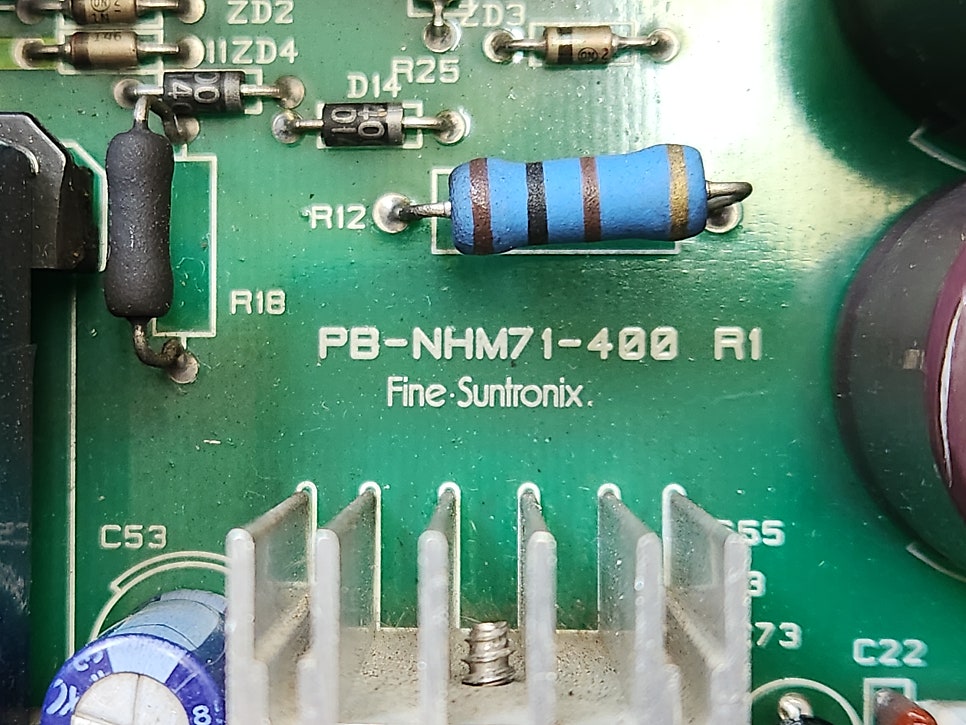

- 파워보드(Power Board) 회로 소손 복구:
- 현상: 과전류 유입으로 인해 전원 공급 회로가 차단되어 전원 인가 시 아무런 반응이 없는 'Dead' 상태였습니다.
- 수리: 소손된 전압 조정 회로(Regulator)를 재구성하고, 열화된 대용량 커패시터 및 파워 트랜지스터를 고사양 제품으로 교체하여 안정적인 전원 공급 체계를 복원했습니다.
- 메인 제어보드 8종 핵심 소자 교체:
- 현상: 전원부 고장의 여파가 제어 회로까지 전달되어 시스템의 두뇌 역할을 하는 드라이버 IC 및 주변 칩 소자들이 다수 손상되었습니다.
- 수리: 정밀 진단 장비를 통해 기능이 상실된 제어용 IC, 저항, 트랜지스터 등 총 8종의 소자를 정확히 찾아내어 신품으로 교환했습니다.
- 냉납 보강 및 PCB 정밀 세척:
- 작업: 승강기 가동 시 발생하는 미세 진동으로 약해진 납땜 부위(냉납)를 전량 보강했습니다. 또한, 전도성 분진에 의한 2차 쇼트를 막기 위해 PCB 전체를 고압 정밀 세정하고 절연 코팅을 재도포했습니다.
- 다단계 부하 테스트 및 출력 검증:
- 작업: 수리 완료 후 무부하 테스트를 거쳐, 실제 승강기 구동 환경을 시뮬레이션한 부하 조건에서 출력 전압과 주파수의 안정성을 최종 검증했습니다.
📋 2. HIVD 700G 시리즈 핵심 점검 가이드
| 점검 항목 | 정상 상태 및 기준 | 고장 시 증상 |
| DC Link 전압 | AC 입력에 따른 정격 DC 전압 | 전원 무감 또는 저전압 에러 |
| 제어 전원 (5V/15V) | 로직 회로 구동 전압 안정 | 부팅 불능, 통신 장애 발생 |
| IGBT 게이트 신호 | 각 상(U,V,W) 균일한 출력 | 모터 진동 또는 과전류 알람 |
| 기판 육안 점검 | 탄 냄새나 소자 변색 없음 | 연기 발생 또는 패턴 소손 |
❓ 3. 승강기 유지관리 담당자 FAQ (HIVD 시리즈 전용)
- Q1. 단종된 인버터인데 수리가 가능한가요?
- A: 네, HIVD 700G는 구형 모델이지만 (주)메트영남은 해당 모델의 핵심 IC 및 특수 소자 재고를 상시 보유하고 있어 완벽한 수리가 가능합니다.
- Q2. 수리하면 안전상의 문제는 없을까요?
- A: 단순 부품 교체가 아니라 전체 회로 오버홀과 엄격한 부하 테스트를 거칩니다. 승강기 안전 검사 기준을 충족할 수 있도록 내구성을 확보해 드립니다.
- Q3. 갑작스러운 고장을 예방하는 방법은?
- A: 승강기 인버터는 24시간 가동되므로 5~7년 주기로 내부 소모성 부품(콘덴서, 팬 등)을 예방 정비하는 것이 돌발 가동 중단을 막는 유일한 방법입니다.
- Q4. 수리 기간은 얼마나 걸리나요?
- A: 운행 중단이라는 긴급성을 고려하여 최우선 순위로 배정, 당일 수리 및 출고를 원칙으로 합니다.
💡 전문가의 한마디
"HIVD 700G는 현대 승강기의 핵심 제어 장치입니다. 돌연 작동 불능은 노후화된 소자들이 과부하를 견디지 못하고 연쇄적으로 손상되었을 때 발생합니다. 30년 전문가의 안목으로 손상된 8종의 미세 소자까지 완벽히 잡아내어, 귀사의 승강기가 다시 안전하고 부드럽게 운행될 수 있도록 복구해 드렸습니다."
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다. 아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다. 장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
