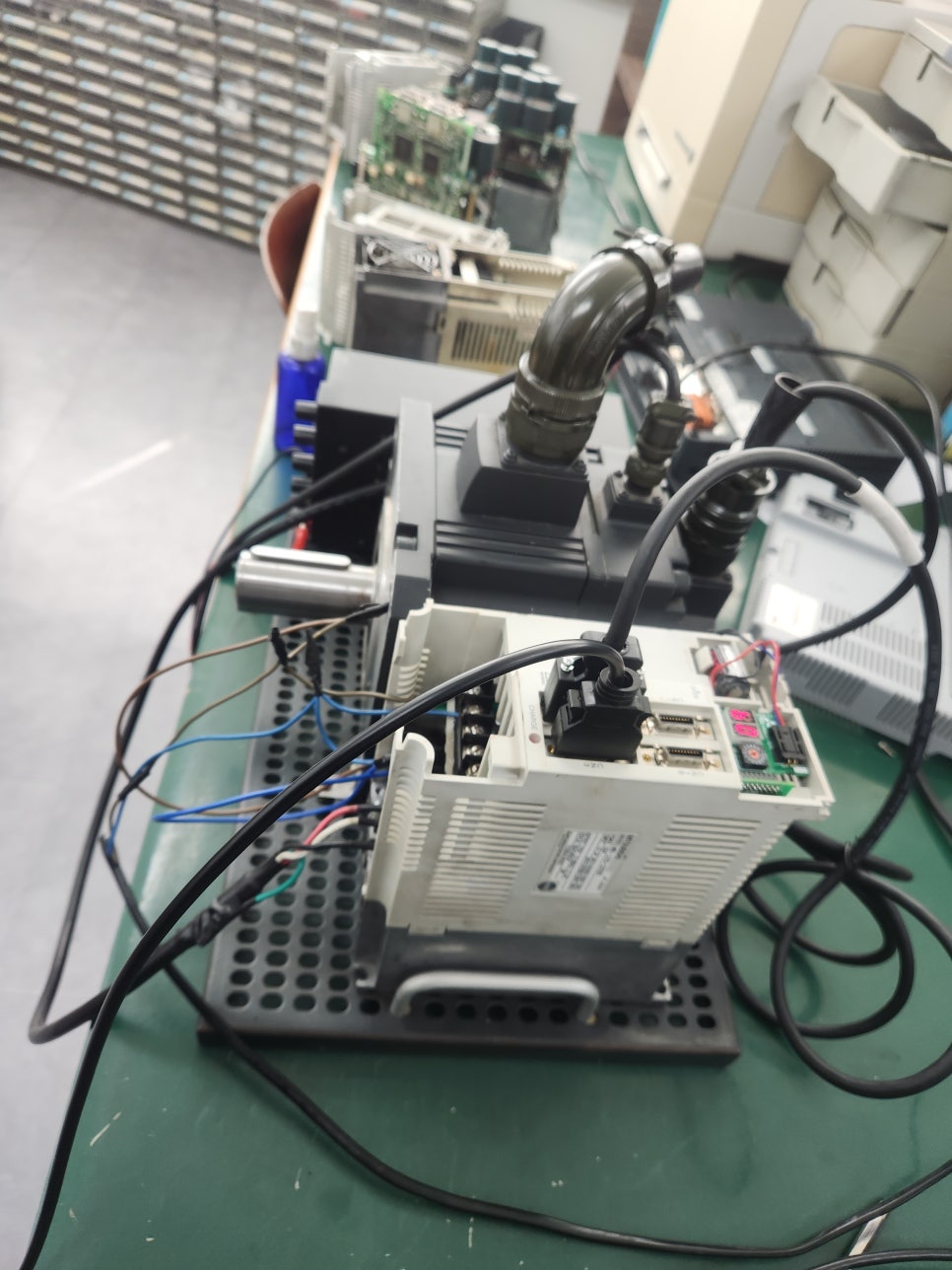

경북 경주시 소재의 한 제조업체 생산 라인에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S-200B 긴급 수리 사례입니다.



• 모델명: MR-J2S-200B



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: AL32 과전류 알람



• 수리 과정:

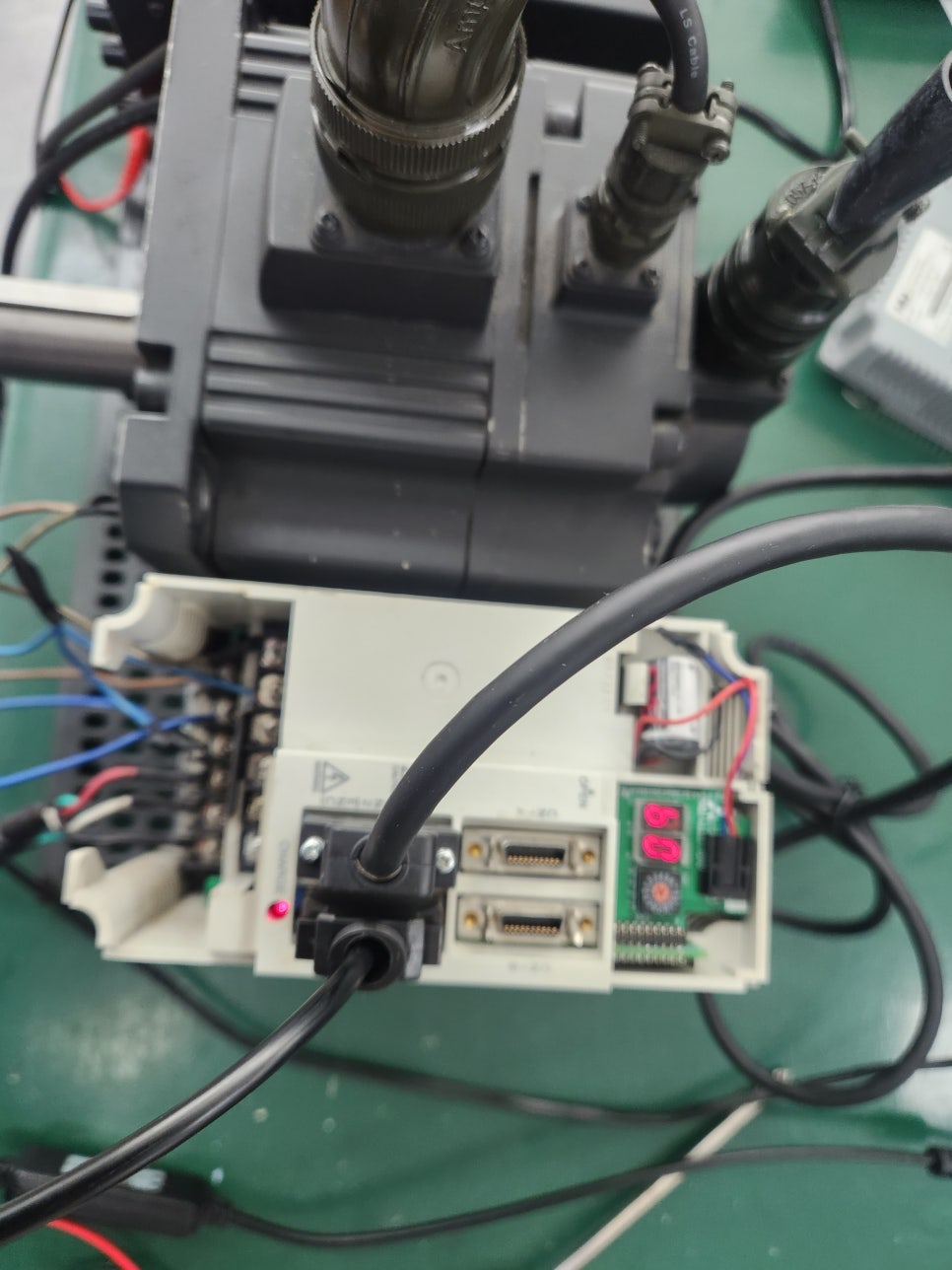

설비 가동이 중단된 긴급한 상황이었으나, 신속한 불량 파트 진단과 부품 교체를 통해 당일 수리를 성공적으로 마무리했습니다.



미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B AL32 과전류 알람 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B AL32 과전류 알람 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B AL32 과전류 알람 수리 완료



긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



30년 경력의 전자기기 수리 전문가로서, 미쓰비시 고출력 서보 드라이브인 MR-J2S-200B 모델에서 발생하는 AL.32 (과전류 / Overcurrent) 알람의 원인 분석과 실무적인 해결 단계를 정밀하게 정리해 보았습니다.



200B(2kW) 모델은 대용량 전류를 제어하므로 AL.32 발생 시 내부 파워 소자가 손상되었을 가능성이 큽니다. 무리한 강제 기동은 메인 CPU 보드까지 파손시킬 수 있으니 주의가 필요합니다.

---

🚨 MR-J2S-200B AL.32(과전류) 정밀 진단 및 해결책

1. 🔍 AL.32 알람의 주요 원인 (Technical Analysis)

1. IGBT 파워 모듈 단락 (Main Cause):
   • 원인: 모터를 구동하는 핵심 소자인 IGBT가 내부적으로 쇼트(Short)되어 과도한 전류가 흐르는 경우입니다. 2kW급 모델에서 가장 빈번한 하드웨어 고장입니다.
2. 전류 감지 회로(Current Sensor) 및 CT 불량:
   • 원인: 실제 전류는 정상이지만, 이를 감지하는 CT(Current Transformer)나 주변 증폭 회로(OP-AMP)가 노화되어 잘못된 신호를 CPU에 전달하는 경우입니다.
3. 게이트 드라이브(Gate Drive) 회로 이상:
   • 원인: IGBT를 온/오프 시키는 신호 라인의 포토커플러나 저항이 열화되어 상(Phase) 간 간섭이 발생하거나 비정상적인 스위칭을 유발할 때 발생합니다.
4. 외부 요인 (케이블 및 모터):
   • 원인: 서보 모터 내부 권선의 절연 파괴(지락) 또는 파워 케이블(U, V, W)의 상호 단락.

---

🛠️ 2. 현장 조치 및 점검 단계 (Troubleshooting)

단계	점검 항목	조치 및 확인 사항
1단계	부하 분리 테스트	모터 케이블(U, V, W)을 드라이브에서 뽑고 전원을 켭니다. 여전히 AL.32가 뜨면 드라이브 내부 고장입니다.
2단계	모터/케이블 점검	케이블을 뽑았을 때 알람이 안 뜨면, 모터 절연 저항과 케이블 단락 여부를 메가 테스터기로 측정하십시오.
3단계	출력단 저항 측정	전원을 끄고 드라이브 출력단(U, V, W)과 P(+), N(-) 사이의 저항을 측정하여 IGBT 쇼트 여부를 확인합니다. (값이 0 Omega에 가까우면 파손)
4단계	파라미터 확인	급가속/급감속 설정이 너무 가혹하지 않은지 확인하십시오. (부하 관성에 비해 게인이 너무 높은 경우)

---

📋 3. 수리 전문가의 핵심 FAQ (TOP 5)

• Q1. 전원을 켜자마자 알람이 뜹니다.
  • A: 이는 100% 드라이브 내부 하드웨어(IGBT 또는 제어 회로) 고장입니다. 외부 배선과는 무관한 상태입니다.
• Q2. 가동 중에 간헐적으로 AL.32가 발생합니다.
  • A: 내부 전류 센서(CT) 회로의 소자 열화이거나, 모터 파워 케이블이 움직이면서 순간적으로 쇼트가 나는 경우일 수 있습니다.
• Q3. IGBT만 갈면 수리가 끝나나요?
  • A: 아닙니다. IGBT가 터진 원인인 게이트 구동 회로의 콘덴서와 저항을 함께 정비해야 재고장을 막을 수 있습니다.
• Q4. 200B 모델은 수리비가 많이 나오나요?
  • A: 고출력 IGBT 모듈은 부품 단가가 높지만, 신품 교체 비용이나 설비 가동 중단 손실에 비하면 훨씬 경제적입니다.
• Q5. AL.32와 AL.16(엔코더 이상) 중 어느 게 더 심각한가요?
  • A: AL.32가 훨씬 중대한 하드웨어 결함입니다. 전력 계통의 문제이므로 즉시 수리가 필요합니다.

---

💡 전문가의 조언

"MR-J2S-200B는 24시간 가동되는 생산 라인의 핵심축입니다. AL.32 알람은 단순히 부품 하나가 죽은 것이 아니라, 전원 계통 전체가 과부하를 견디다 못한 신호입니다. 30년 전문가의 안목으로 파손된 IGBT는 물론, 성능이 저하된 주변 회로까지 전체 오버홀(Overhaul)하여 다시는 공정이 멈추지 않도록 완벽히 복구해 드립니다."
