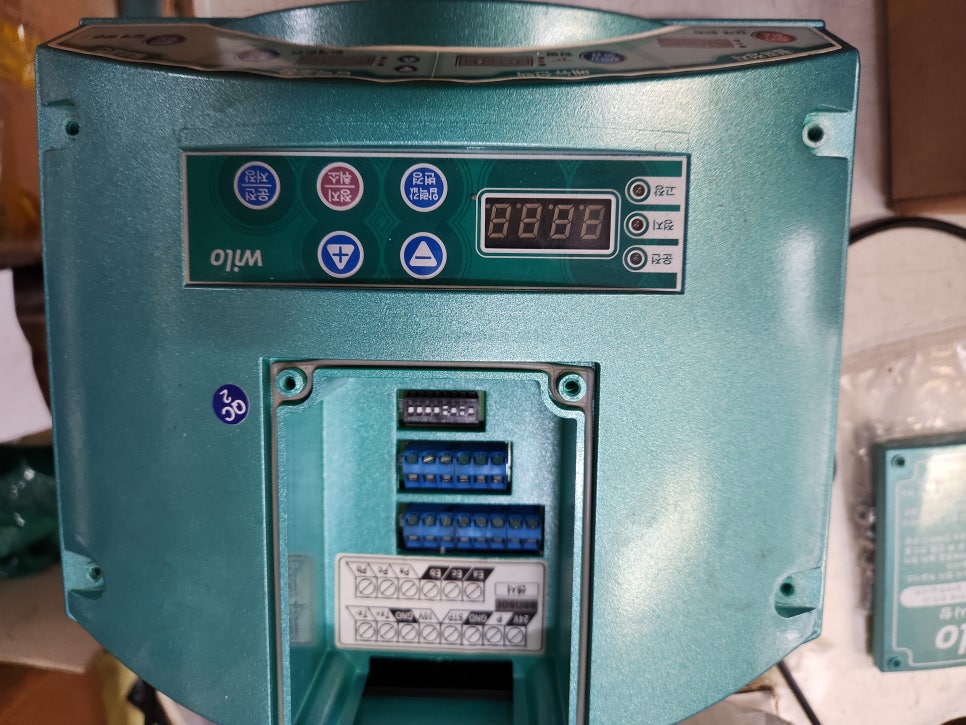

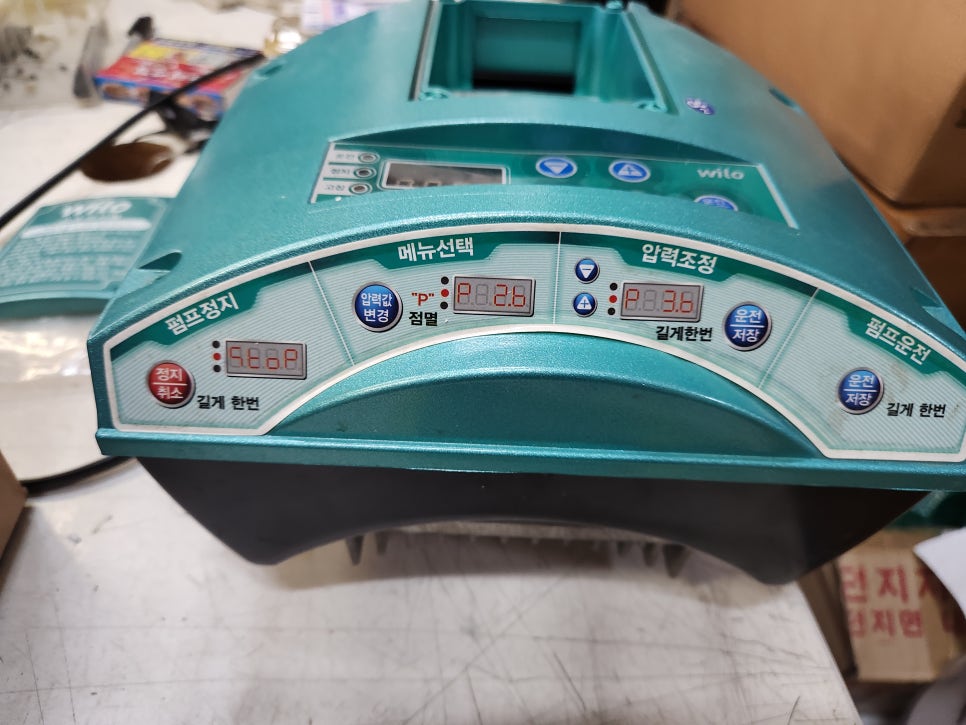

윌로(WILO) 보드 Wilo-Medana, Helix, MVI 시리즈 전원 인가 불가, 펌프 작동 불능 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
충남 천안에 위치한 산업체에서 입고된 윌로(WILO)의 보드 Wilo-Medana, Helix, MVI 시리즈 긴급 수리 사례입니다.
• 모델명: Wilo-Medana, Helix, MVI 시리즈
• 제조사: 윌로(WILO)
• 품목: 보드
• 증상: 전원 인가 불가, 펌프 작동 불능
• 수리 과정:

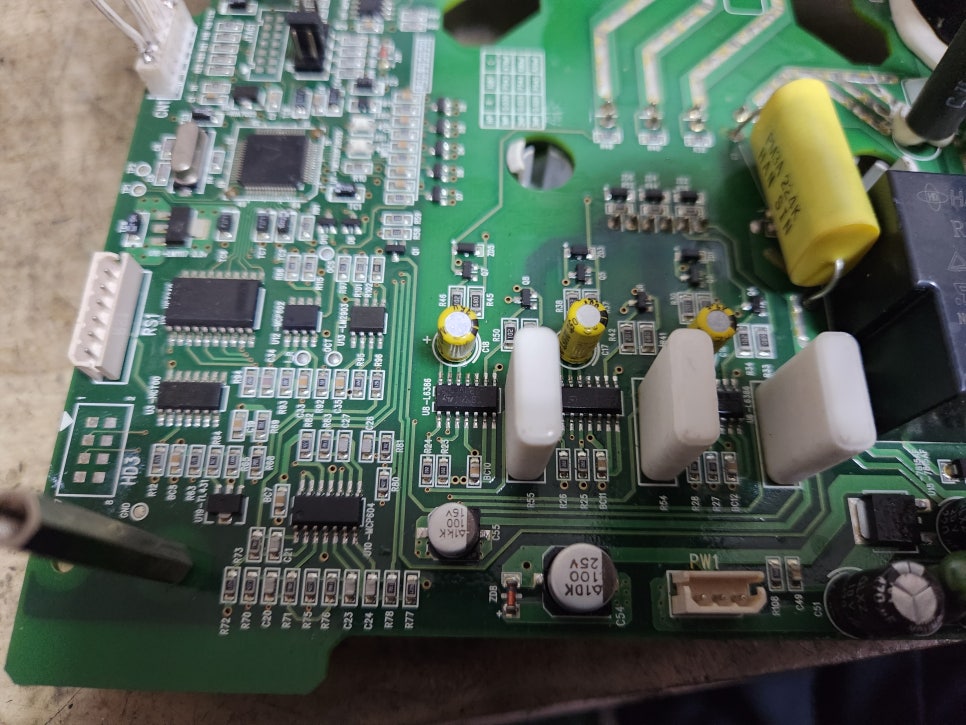

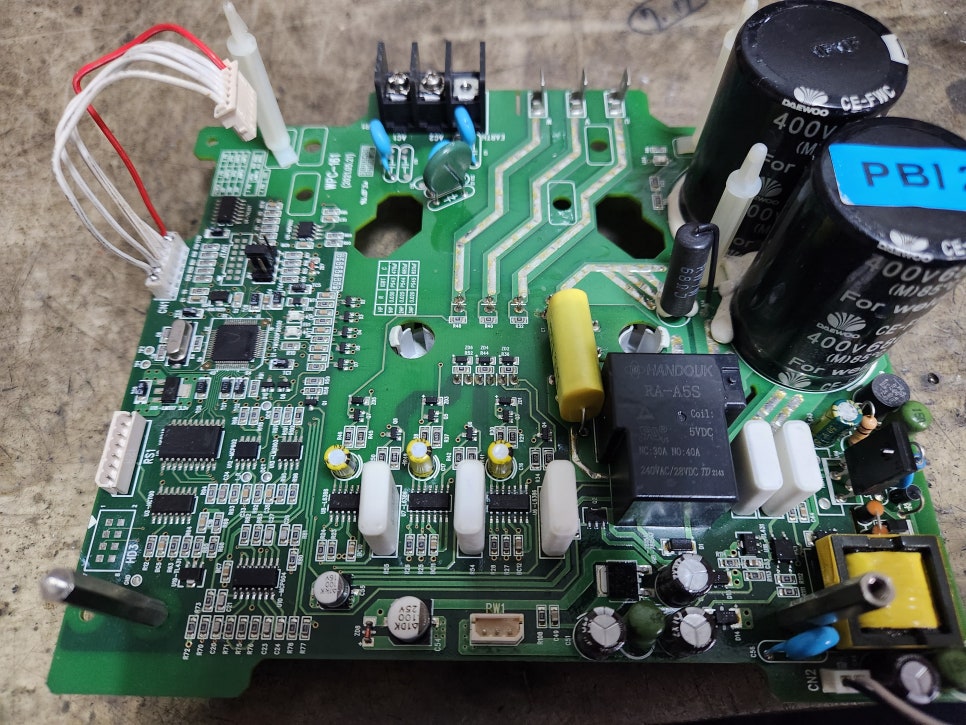

PCB 정밀 점검 소손된 불량 소자 판별 동일 규격 소자 교체 회로 복원 및 동작 테스트
수리 결과: 정상 작동 확인 후 납품 완료
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 빌딩 및 산업용 설비에서 가장 널리 사용되는 윌로(WILO) 펌프 전용 인버터 및 제어 기판의 주요 고장 증상과 정밀 수리 과정을 정리해 보았습니다.
윌로 펌프(특히 부스터 펌프 시스템)의 기판은 고온·다습한 펌프실 환경에서 24시간 가동되므로, 특정 소자의 수명이 다해 발생하는 '통신 불량'이나 '전원 무감' 증상이 대표적입니다. (주)메트영남의 노하우로 완벽히 복구해 드립니다.
💧 윌로(WILO) 펌프 인버터 및 제어 보드 정밀 수리
주요 수리 대상 모델은 Wilo-Medana, Helix, MVI 시리즈 등에 장착되는 전용 인버터와 메인 제어반(Panel) 보드입니다.
🛠️ 1. 주요 고장 증상 및 수리 내용 (Technical Analysis)
- 전원 무감 및 디스플레이 불능:
- 현상: 인버터 액정에 아무런 표시가 되지 않거나 전원 램프가 들어오지 않음.
- 원인: 내부 SMPS 전원부의 스위칭 소자(PWM IC, FET) 소손 및 출력단 콘덴서 배를 불림(임신 현상).
- 수리: 고내구성 산업용 소자로 전량 교체하고 전압 안정화 테스트를 실시합니다.
- 통신 에러 (Comm. Error):
- 현상: 메인 컨트롤러와 인버터 간의 통신이 끊겨 'E06' 등의 에러 코드가 발생함.
- 원인: RS-485 통신 라인의 아이솔레이션(Isolation) 소자 및 커플러 열화.
- 수리: 신호 왜곡을 유발하는 통신 칩셋을 교체하고 신호 파형을 정밀 교정합니다.
- 압력 센서 인식 불량 (Sensor Fault):
- 현상: 실제 압력은 정상이지만 센서값이 '0'으로 표시되거나 과대 표시됨.
- 원인: 기판 내부의 A/D 컨버팅 회로 및 OP-AMP 소자 오차 발생.
- 수리: 아날로그 신호 처리 구간의 정밀 저항과 IC를 교체하여 오차 없는 압력 감지를 복원합니다.
- 펌프 진동 및 출력 불안정:
- 원인: 모터를 구동하는 IGBT 파워 모듈의 게이트 드라이브 회로 전압이 불균형할 때 발생.
- 수리: 게이트 구동 전용 콘덴서와 다이오드를 오버홀하여 부드러운 펌프 기동을 보장합니다.
📋 2. 윌로 펌프 에러 코드 및 자가 점검 (FAQ)
| 에러 코드 | 의미 | 전문가 조언 |
| E01 / E02 | 과전류/과전압 | 모터 절연 확인 후 기판 내부 파워 모듈 점검 필요 |
| E04 | 인버터 과열 | 냉각 팬 작동 여부 확인 및 히트싱크 정밀 세정 |
| E06 | 통신 이상 | 제어 케이블 접촉 불량 또는 기판 통신 회로 수리 |
| E21 | 압력 센서 이상 | 외부 센서 교체 후에도 동일하면 기판 입력단 불량 |
❓ 3. 관리소장님 및 설비 담당자 FAQ
- Q1. 펌프가 멈췄는데 기판만 떼서 보내도 수리가 되나요?
- A: 네, 인버터 뭉치나 제어 보드만 탈거하여 보내주시면 지그(JIG) 테스트를 통해 완벽히 수리해 드립니다.
- Q2. 단종된 구형 모델인데 부품이 있을까요?
- A: (주)메트영남은 윌로 구형 모델부터 최신형까지 핵심 IC 및 특수 소자 재고를 상시 보유하고 있어 대부분 복구가 가능합니다.
- Q3. 수리 기간은 얼마나 걸리나요?
- A: 급수 중단은 입주민 불편과 직결되므로, 긴급 당일 수리 및 테스트를 최우선으로 처리해 드립니다.
💡 전문가의 조언
"윌로 펌프 기판은 습기가 많은 환경에 노출되어 있어 미세 부식이 고장의 주원인입니다. 단순 소자 교체만으로는 재고장을 막기 어렵습니다. 30년 전문가의 안목으로 기판 전체의 부식 패턴을 복원하고 방습 코팅(Conformal Coating)을 입혀야 신품 수준의 수명을 기대할 수 있습니다. 귀 단지의 소중한 급수 설비, 완벽하게 되살려 드리겠습니다."
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다. 아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다. 장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
