PCB기판 PN: DBA26800EE10 컨트롤 PCB 수리 동작불능 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
경북 경산시 소재 승강기 유지보수업체에서 입고된 PCB기판 PN: DBA26800EE10 컨트롤 PCB 수리 긴급 수리 사례입니다.
• 모델명: PN: DBA26800EE10 컨트롤 PCB 수리
• 제조사:
• 품목: PCB기판
• 증상: 동작불능
• 수리 과정:
승강기 운행의 두뇌 역할을 하는 메인 제어 PCB(Main Control Board)의 긴급 수리 완료 정리해 보았습니다.
승강기 제어 보드는 단순한 전원 공급을 넘어 안전 인터록(Safety Interlock), 층간 통신, 모터 인버터 제어를 동시에 수행하므로, 수리 시 실전 부하 테스트가 무엇보다 중요합니다.
🏗️ [긴급수리] 승강기 핵심 제어 PCB: 작동 불능 및 전원 먹통 증상 복구

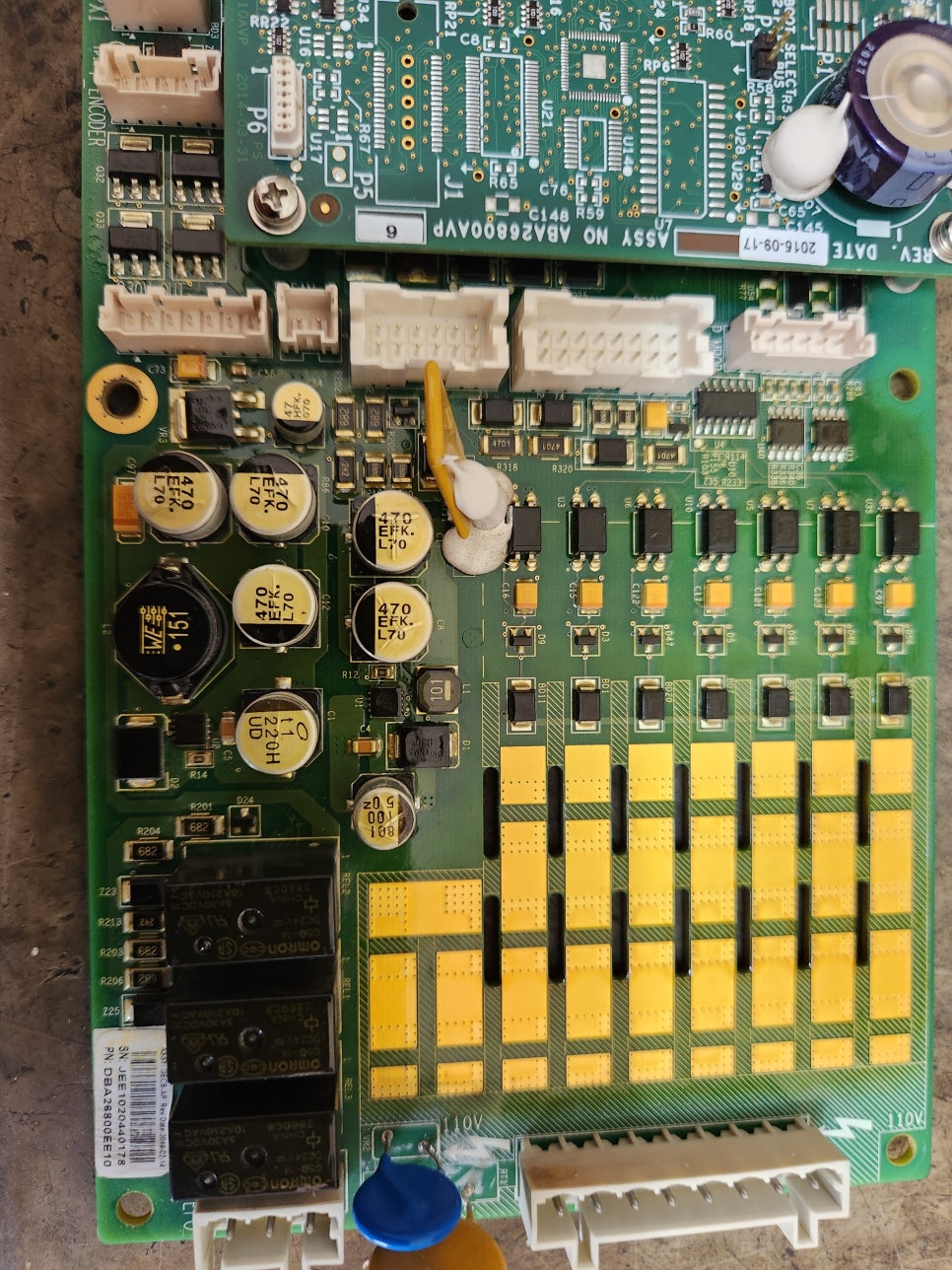

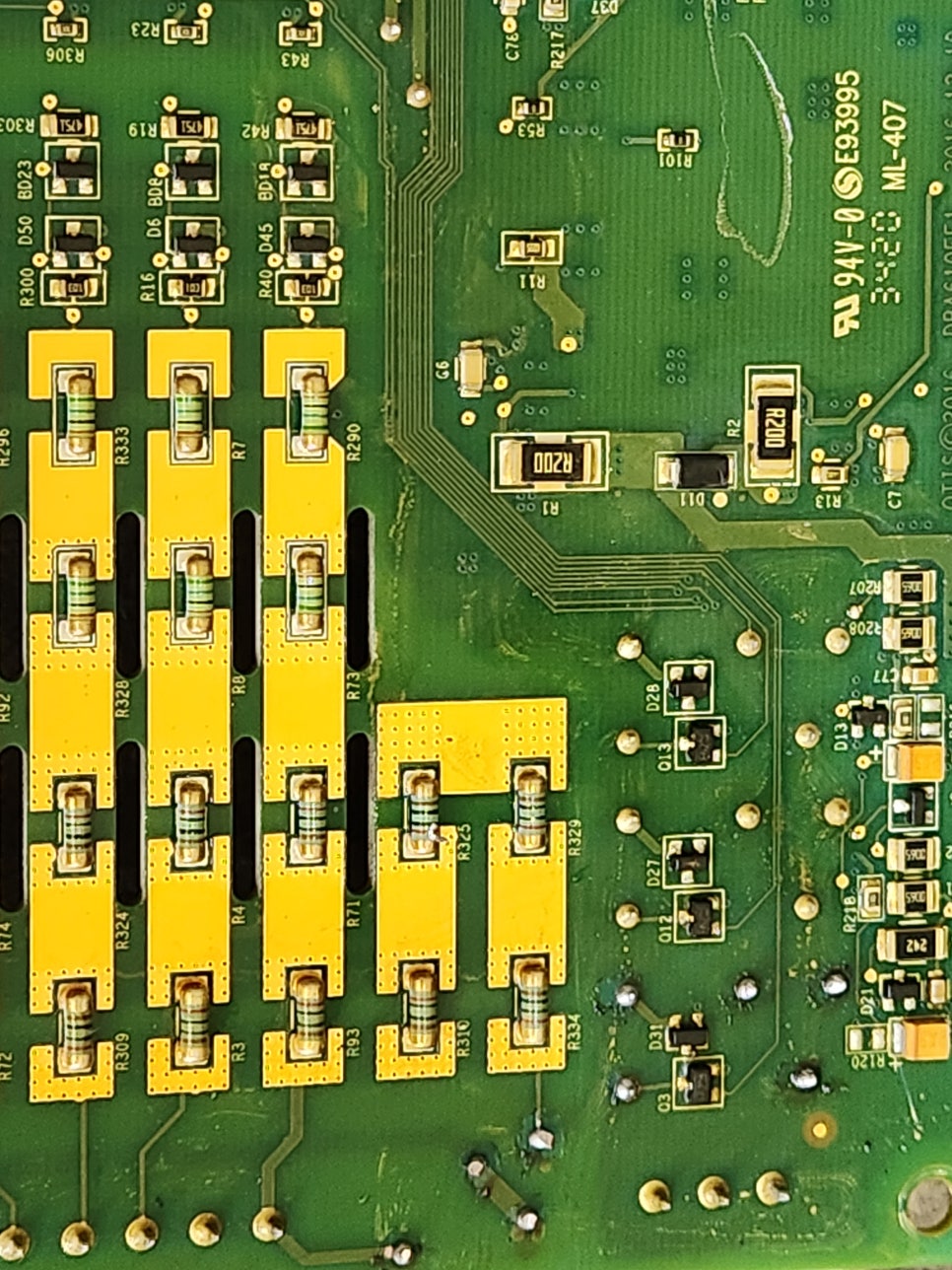

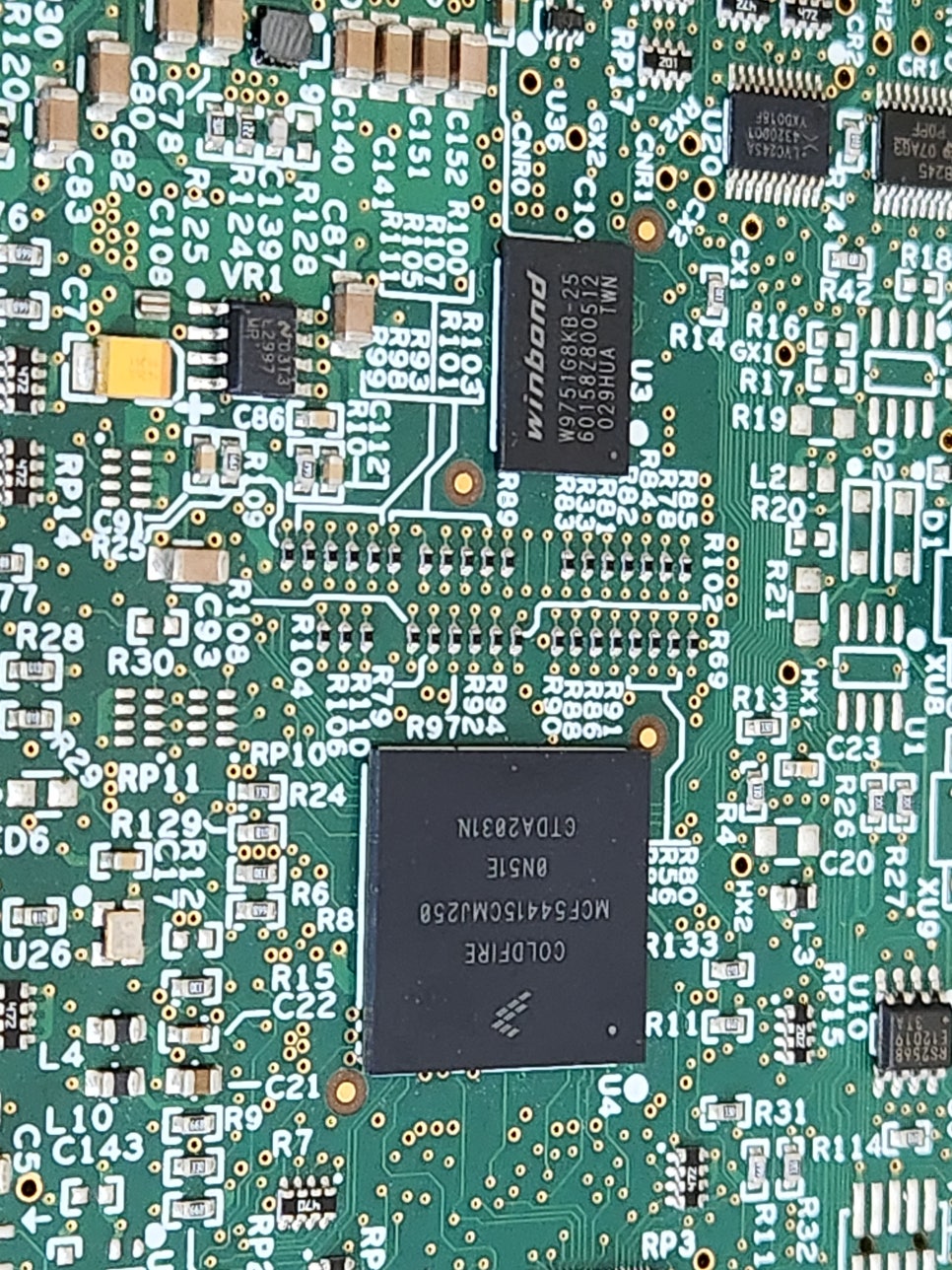

이번에 입고된 보드는 승강기 전체 시스템을 관장하는 메인 컨트롤러로, 전원 인가 시 아무런 반응이 없는 '데드(Dead)' 상태였습니다. 승강기 운행이 중단된 긴급 상황인 만큼, 신속하고 정밀한 진단과 수리를 진행했습니다.
🛠️ 1. 주요 고장 진단 및 수리 공정 (Technical Analysis)
- 외관 및 회로 정밀 진단: 육안 검사상 탄 흔적은 없었으나, 계측기 분석 결과 전원 레귤레이터 회로에서 로직 전압(5V/3.3V)이 생성되지 않는 것을 확인했습니다. 전원부 소자의 내부 단락이 CPU와 주변 IC의 가동을 막고 있었습니다.
- 불량 소자 적출 및 신품 교체: 과열로 인해 특성이 변한 전압 조절 IC와 신호 제어용 로직 IC(Buffer/Gate)를 즉시 적출하고, 산업용 규격의 신품 소자로 교체하였습니다.
- 신호 제어 및 통신 포트 점검: 전원 복구 후, 승강기 층표시기 및 조작반과 데이터를 주고받는 통신 인터페이스(RS-485/CAN) 회로의 파형을 오실로스코프로 측정하여 정상적인 데이터 패킷 송수신을 확인했습니다.
- 실전 부하 및 안정화 시험: 수리된 보드를 벤치 테스트 지그(Jig)에 연결하여 실제 승강기 운용 조건과 유사한 환경에서 입출력(I/O) 신호 테스트와 장시간 에이징(Aging)을 거쳐 신뢰성을 검증했습니다.
❓ 2. 승강기 유지보수 업체 FAQ (자주 묻는 질문)
- Q1. 메인 보드 고장 시 수리가 나은가요, 교체가 나은가요?
- A: 최신 기종이 아닌 경우 보드 단종으로 인해 신품 수급이 어렵거나 수개월이 걸릴 수 있습니다. 이 경우 소자 단위 수리가 비용과 시간 측면에서 훨씬 압도적인 이점을 가집니다.
- Q2. 수리 후 프로그램(데이터)이 날아갈까 봐 걱정됩니다.
- A: 전원부 및 인터페이스 소자 수리는 내부 MCU에 저장된 OS나 파라미터 데이터에 영향을 주지 않습니다. 데이터 보존을 최우선으로 작업합니다.
- Q3. 장비가 오래되었는데 재고장이 나지 않을까요?
- A: 고장 난 소자만 바꾸는 것이 아니라, 수명이 다해가는 전해 콘덴서 등 소모성 부품을 일괄 교체하는 오버홀 작업을 병행하므로 수명이 대폭 연장됩니다.
- Q4. 긴급 수리는 얼마나 빨리 가능한가요?
- A: 승강기 정지 상황의 위급성을 잘 알기에, 입고 즉시 전담 엔지니어를 배치하여 당일 또는 익일 수리 완료를 원칙으로 합니다.
🚨 3. 승강기 제어 보드 주요 고장 증상 Top 5
| 증상 (Symptom) | 예상 원인 (Cause) | 조치 방법 (Action) |
| 작동 불능 (전원 무) | [이번 수리 사례] 전원 레귤레이터 및 IC 단락 | 전원부 소자 교체 및 로직 회로 복구 |
| 통신 에러 (Comm. Fail) | 통신 트랜시버 IC 및 라인 필터 소손 | 통신 전용 IC 교체 및 노이즈 필터링 보강 |
| 안전 라인 오픈 (Safety) | 포토커플러 및 릴레이 접점 노화 | 절연 소자 교체 및 접점 클리닝 |
| 불규칙한 리셋 (Reset) | 전원 평활 콘덴서 용량 감퇴 | 메인 필터 콘덴서 신품 교체 |
| I/O 신호 오작동 | 버퍼 IC 및 드라이버 소자 열화 | 출력단 드라이버 및 로직 IC 정밀 교체 |
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
