LS산전 PCB기판 GMPC-V I-NET 전원 불량, 동작불능, 알람 발생 수리 완료
안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
경북 구미에 위치한 산업현장에서 입고된 LS산전의 PCB기판 GMPC-V I-NET 긴급 수리 사례입니다.

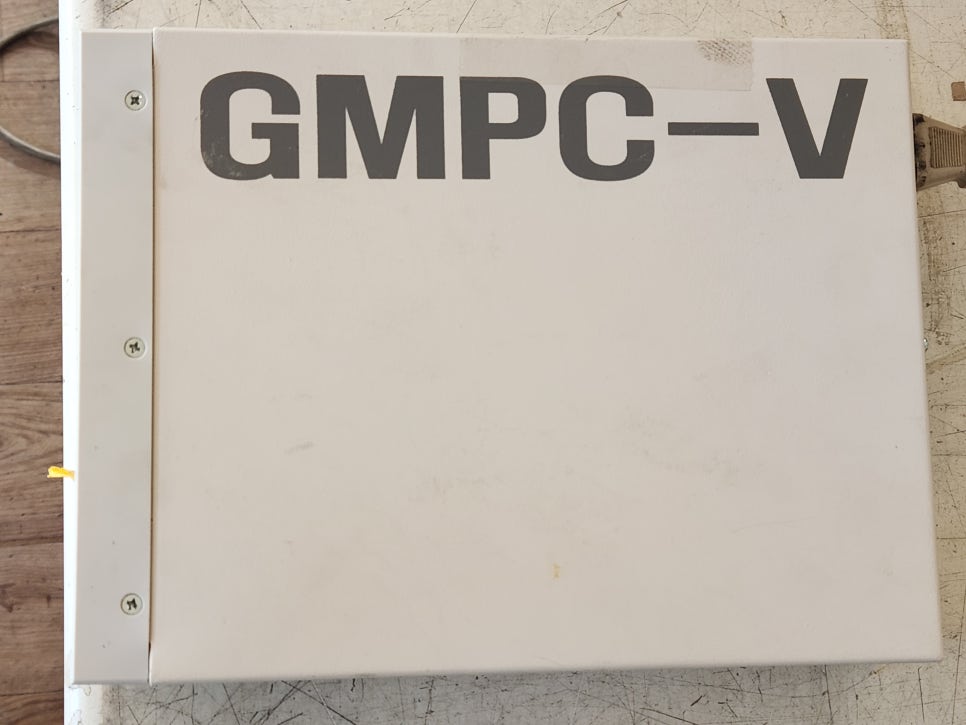

• 모델명: GMPC-V I-NET
• 제조사: LS산전
• 품목: PCB기판
• 증상: 전원 불량, 동작불능, 알람 발생
• 수리 과정:
GMPC-V (I-NET) 보드는 승강기(엘리베이터) 시스템의 통신과 제어를 담당하는 핵심적인 승강기 전용 통신 보드입니다.
이 보드는 주로 승강기 메인 제어반(CP)과 각 층의 승강장 버튼, 표시기 등을 연결하는 I-NET(Industrial Network) 통신 망의 게이트웨이 역할을 수행합니다. 이 보드가 '전원 무' 상태가 되면 승강기는 외부 신호를 읽지 못해 운행이 전면 중단되는 치명적인 상황에 처하게 됩니다.
🏗️ [긴급수리] 승강기 I-NET 제어 보드 (GMPC-V) 전원 및 작동 불능 복구
이번 입고 사례는 승강기 멈춤 사고로 이어진 위급 상황이었습니다. 전원 인가 시 기판 내 LED가 전혀 반응하지 않는 '전원 무감' 증상을 정밀 회로 분석을 통해 해결했습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 전원부 로직 회로 단락 (Power Logic Short): 보드 내부의 메인 칩셋을 구동하는 전압 레귤레이터 및 스위칭 소자가 내부 단락되어 있었습니다. 이로 인해 입력 전원이 차단되어 보드 전체가 먹통이 된 상태였습니다.
- I-NET 통신 IC 소손: 외부 서지(Surge) 유입으로 인해 통신을 담당하는 트랜시버 IC(RS-485 계열)가 손상된 것을 확인했습니다. 전원 복구 후에도 발생할 수 있는 '통신 에러'를 방지하기 위해 선제적으로 교체하였습니다.
- 열화된 전해 콘덴서 일괄 교체 (Overhaul): 24시간 상시 가동되는 승강기 보드 특성상, 수명이 다한 전해 콘덴서들이 전압 리플을 유발하고 있었습니다. 고온용 장수명 제품으로 오버홀하여 안정성을 확보했습니다.
- 패턴 및 냉땜 정밀 복원: 진동이 심한 승강기 환경으로 인해 발생한 미세한 납땜 균열(Cold Joint)을 재납땜하고, 부식된 패턴을 현미경 작업을 통해 완벽히 복원했습니다.
❓ 2. 승강기 유지보수 및 시설 관리자 FAQ Top 5
- Q1. GMPC-V 보드가 고장 나면 어떤 증상이 발생하나요?
- A: 승강기 버튼이 눌리지 않거나, 층 표시기에 에러가 뜨며 작동이 멈춥니다. 메인 제어반과 통신이 끊기기 때문입니다.
- Q2. 왜 신품 교체보다 수리가 빠른가요?
- A: 이 모델은 특정 제조사의 전용 보드로, 신품 수급에 수주일이 소요될 수 있습니다. 긴급 수리는 당일 복구가 가능해 승강기 정지 시간을 최소화합니다.
- Q3. 수리 후 기존 데이터(어드레스)가 지워지나요?
- A: 아니요. 회로 소자 수리는 내부 펌웨어나 설정값에 영향을 주지 않으므로, 현장에서 장착 즉시 정상 가동됩니다.
- Q4. 갑자기 전원이 안 들어오는 이유는 무엇인가요?
- A: 주로 전원 노이즈, 낙뢰 서지, 또는 내부 소자의 수명 다함(열화)으로 인해 보호 회로가 작동하면서 전원이 차단됩니다.
- Q5. 예방 차원에서 미리 점검할 수 있는 방법은?
- A: 보드 상의 LED가 평소보다 흐릿하거나 통신 에러가 간헐적으로 발생한다면 즉시 점검 및 오버홀을 받아야 합니다.
🚨 3. GMPC-V 주요 고장 증상 및 상태 가이드
| 증상 (Symptom) | 예상 원인 (Cause) | 조치 방법 (Action) |
| LED 소등 (전원 무) | [이번 수리 사례] 전원부 레귤레이터 단락 | 불량 IC 적출 및 신품 교체 수리 |
| I-NET Comm. Fail | 통신 트랜시버 및 라인 필터 소손 | 통신 전용 IC 교체 및 서지 보호 보강 |
| 간헐적 시스템 다운 | 출력단 평활 콘덴서 용량 감퇴 | 내부 전해 콘덴서 장수명 제품 오버홀 |
| 입출력 신호 오류 | 인터페이스 포토커플러 및 로직 IC 불량 | 절연 소자 및 로직 게이트 IC 정밀 교체 |
| 기판 국부 발열 | 특정 소자의 내부 쇼트로 인한 과전류 | 발열 소자 원인 분석 및 회로 복원 |
긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
