승강기 층표시기 E- TLHPI-1A 수리 화면불량, 동작불능 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

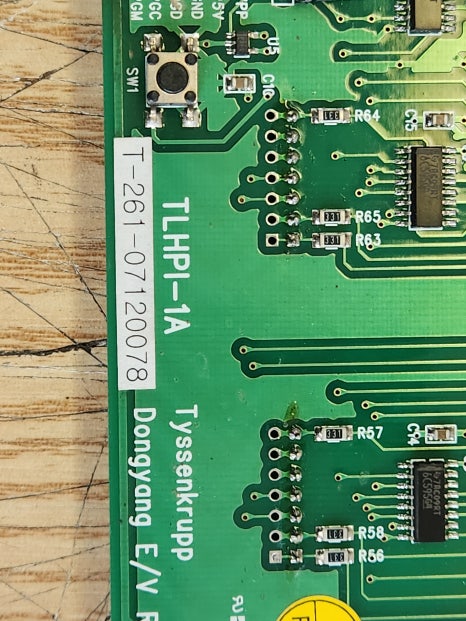

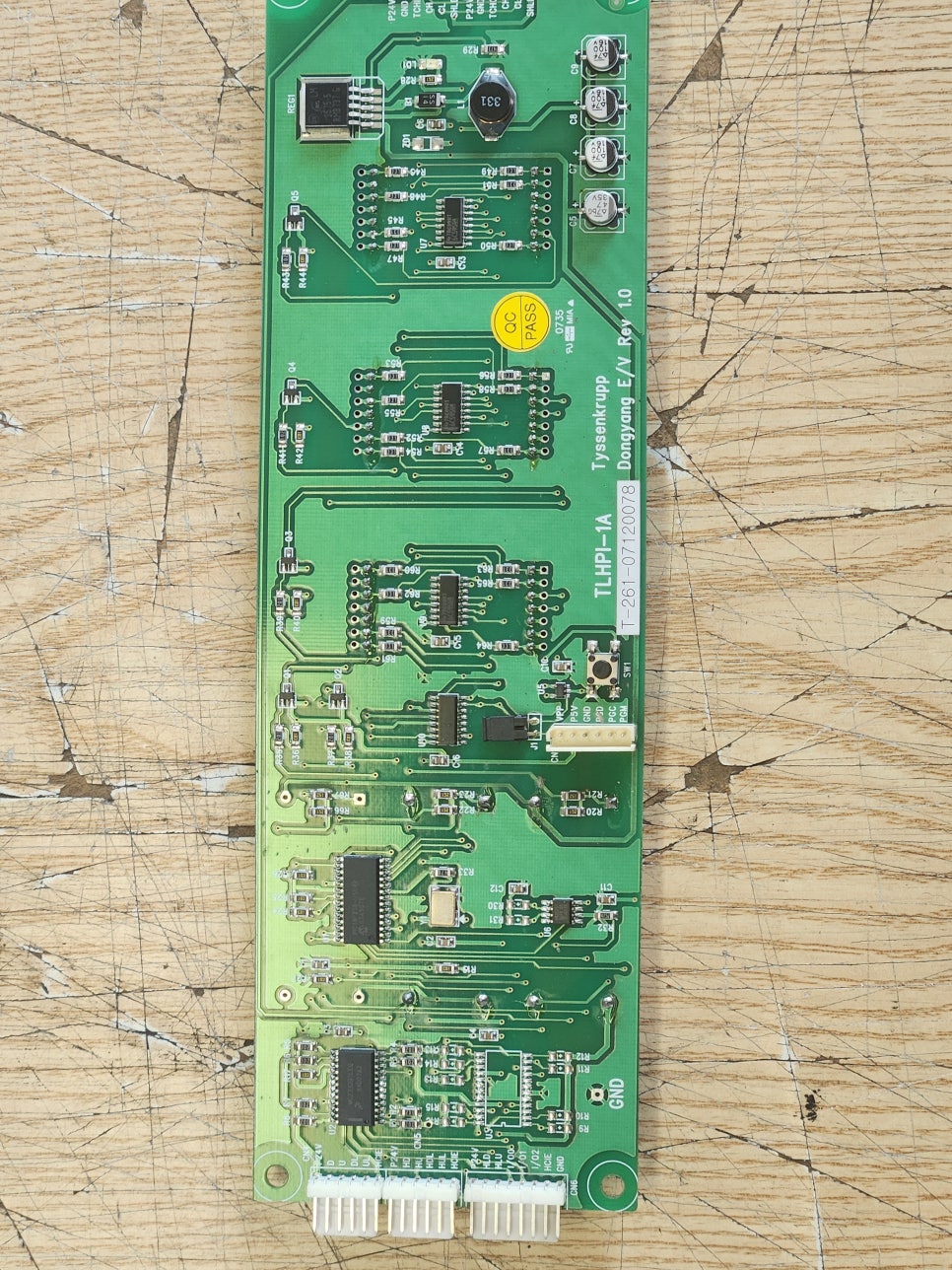

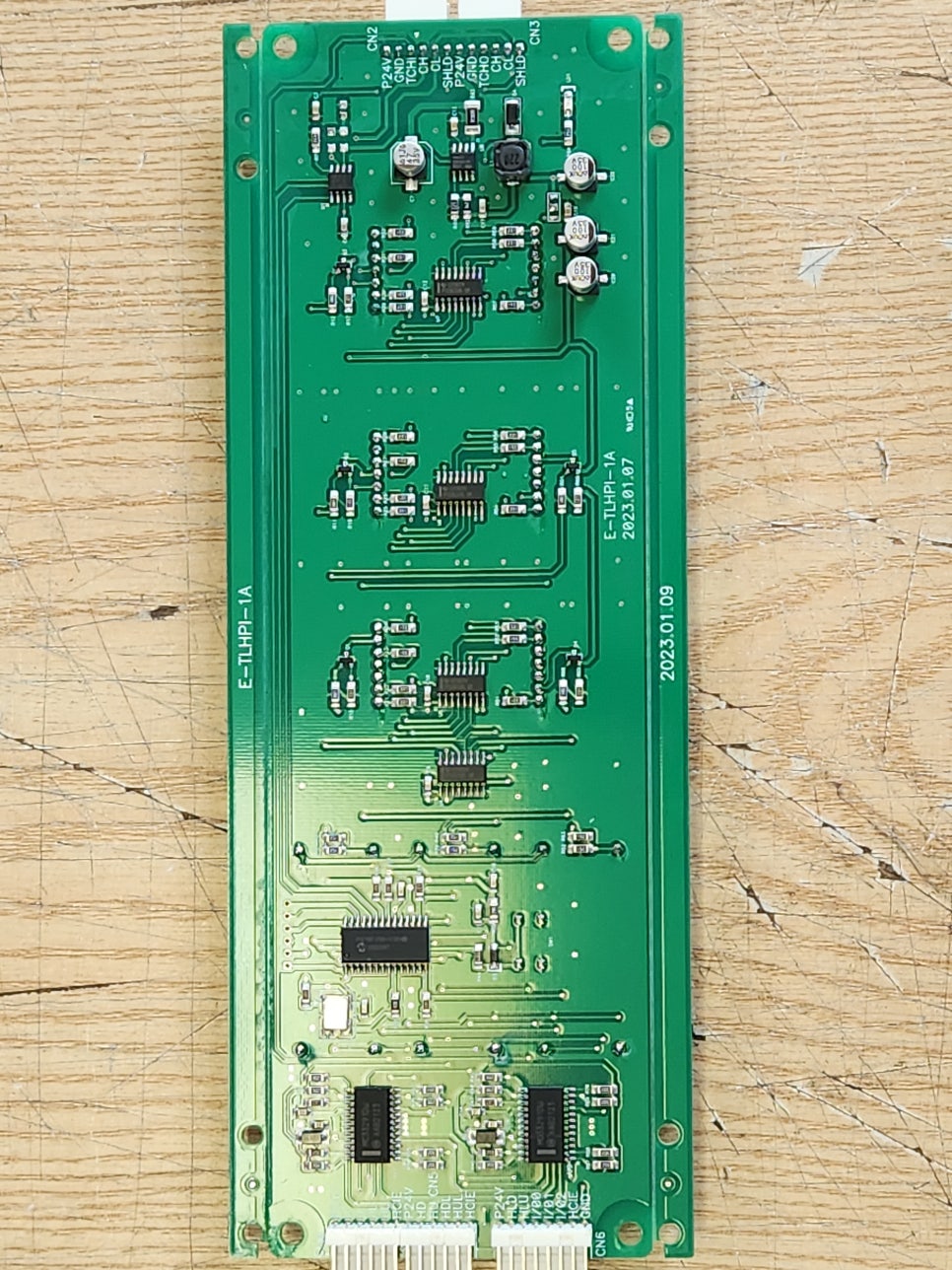

부산시 동래구에 위치한 한 대형 할인점에서 입고된 승강기 층표시기 E- TLHPI-1A 수리 긴급 수리 사례입니다.
• 모델명: E- TLHPI-1A 수리
• 제조사:
• 품목: 승강기 층표시기
• 증상: 화면불량, 동작불능
• 수리 과정:
🏗️ [수리완료] 승강기 층표시기 E-TLHPI-1A: 화면 불능 증상 정밀 복구
이번에 입고된 층표시기는 전원을 인가해도 화면에 어떤 숫자나 기호도 나타나지 않는 상태였습니다.
정밀 진단 결과, PCB 내부의 전원 공급 체계가 붕괴되어 제어 신호가 차단된 것이 원인이었습니다.
🛠️ 1. 주요 고장 원인 및 정밀 수리 내용 (Technical Review)
- 전원부 특정 소자 단락(Short): PCB 상의 전원 공급 회로 중, 로직 전압을 분배하는 핵심 소자가 파손되어 있었습니다. 이 소자의 불량으로 인해 화면 구동을 위한 전압이 생성되지 않아 디스플레이 전체가 먹통이 된 것입니다.
- 화면 구동 신호 차단 복구: 전원부 고장은 단순히 전압만 죽이는 것이 아니라, MCU(중앙처리장치)에서 디스플레이 드라이버로 보내는 구동 신호(Enable Signal)까지 차단하게 됩니다. 불량 소자를 즉시 신품으로 교체하여 신호 체계를 정상화했습니다.
- 주변 회로 보강 및 예방 정비: 단일 소자의 고장은 주변 부품에 과부하를 줬을 가능성이 큽니다. 따라서 고장 난 소자뿐만 아니라 연결된 전원 라인의 평활 콘덴서와 보호 다이오드까지 정밀 점검하여 내구성을 보강했습니다.
- 다단계 신뢰성 검증: 수리 직후 전원 인가 테스트를 시작으로, 실제 승강기 가동 상황을 모사한 층수 이동 표시 테스트, 통신 응답 테스트를 수 시간 반복하여 완벽한 복구와 안정성을 확인했습니다.
❓ 2. 관리소장 및 유지보수 업체 FAQ (자주 묻는 질문)
- Q1. 화면이 안 나오는 게 전원 문제인가요, LED 문제인가요?
- A: 전원을 넣었을 때 LED가 아주 희미하게라도 보인다면 LED 노후화일 가능성이 크고, 이번 사례처럼 아예 아무것도 안 보인다면 PCB 전원 공급 회로 문제일 확률이 90% 이상입니다.
- Q2. 수리한 제품의 수명은 얼마나 보장되나요?
- A: 단순 수리가 아닌 노후 부품 오버홀(Overhaul) 과정을 거치기 때문에, 환경적인 요인(습기, 서지)만 없다면 수 수년 이상 안정적으로 사용 가능합니다.
- Q3. 다른 층 표시기는 괜찮은데 특정 층만 자꾸 고장 납니다.
- A: 특정 층의 배선 단자대 접촉 불량이나 습기로 인한 쇼트일 수 있습니다. 수리된 보드를 장착하기 전 반드시 해당 층의 입력 전압(DC 24V) 수치를 체크해 보시기 바랍니다.
- Q4. 단종된 모델인데 수리용 부품 수급이 가능한가요?
- A: 네, 30년 노하우로 국내외 단종 소자 라이브러리를 보유하고 있어 E-TLHPI-1A와 같은 구형 모델도 소자 단위 수리가 완벽히 가능합니다.
🚨 3. 층표시기 주요 고장 증상 5가지 (Major Symptoms)
| 증상 (Symptom) | 예상 원인 (Cause) | 조치 방법 (Action) |
| No Display (화면 무) | [이번 수리 사례] 전원부 소자 단락 | 전압 레귤레이터 및 제어 IC 교체 수리 |
| Segment Fade (흐림) | LED 소자 노후 및 구동 전압 저하 | LED 유닛 교체 및 전원부 오버홀 |
| Flickering (떨림) | 출력단 평활 콘덴서 용량 감퇴 | 내부 전해 콘덴서 신품 교체 |
| Comm. Error (E 표시) | 통신 트랜시버(RS-485) 소손 | 통신 IC 및 라인 필터 부품 수리 |
| Ghosting (잔상) | 로직 회로 타이밍 소자 이상 | 디멀티플렉서 IC 및 로직 회로 점검 |
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
