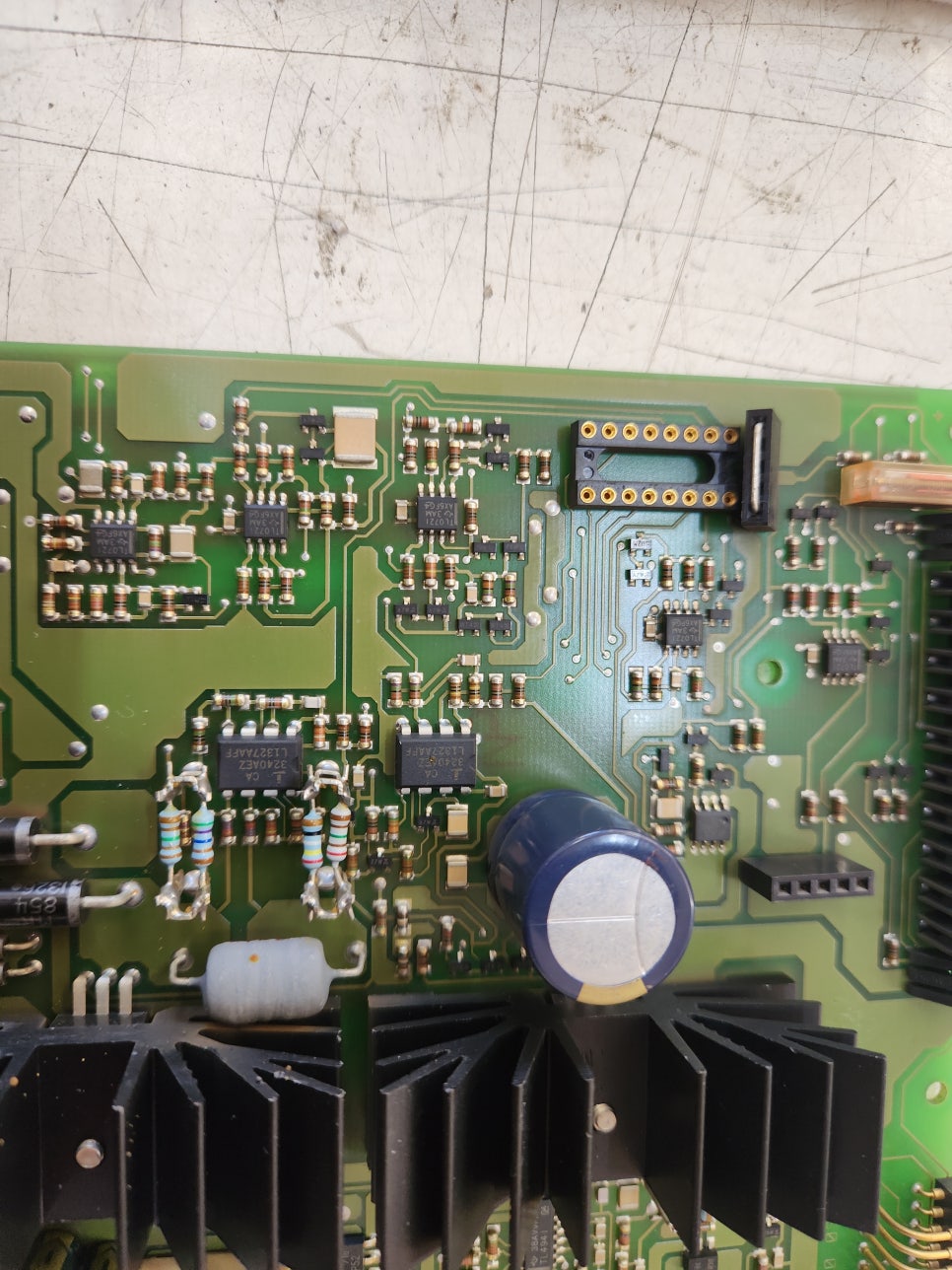

Bosch Rexroth 앰프 보드 VT-KRRA 2-537-20/V0/ 출력이상, 동작불능 수리 완료
안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
경북에 위치한 산업형장에서 입고된 Bosch Rexroth의 앰프 보드 VT-KRRA 2-537-20/V0/ 긴급 수리 사례입니다.
• 모델명: VT-KRRA 2-537-20/V0/
• 제조사: Bosch Rexroth
• 품목: 앰프 보드
• 증상: 출력이상, 동작불능
• 수리 과정:

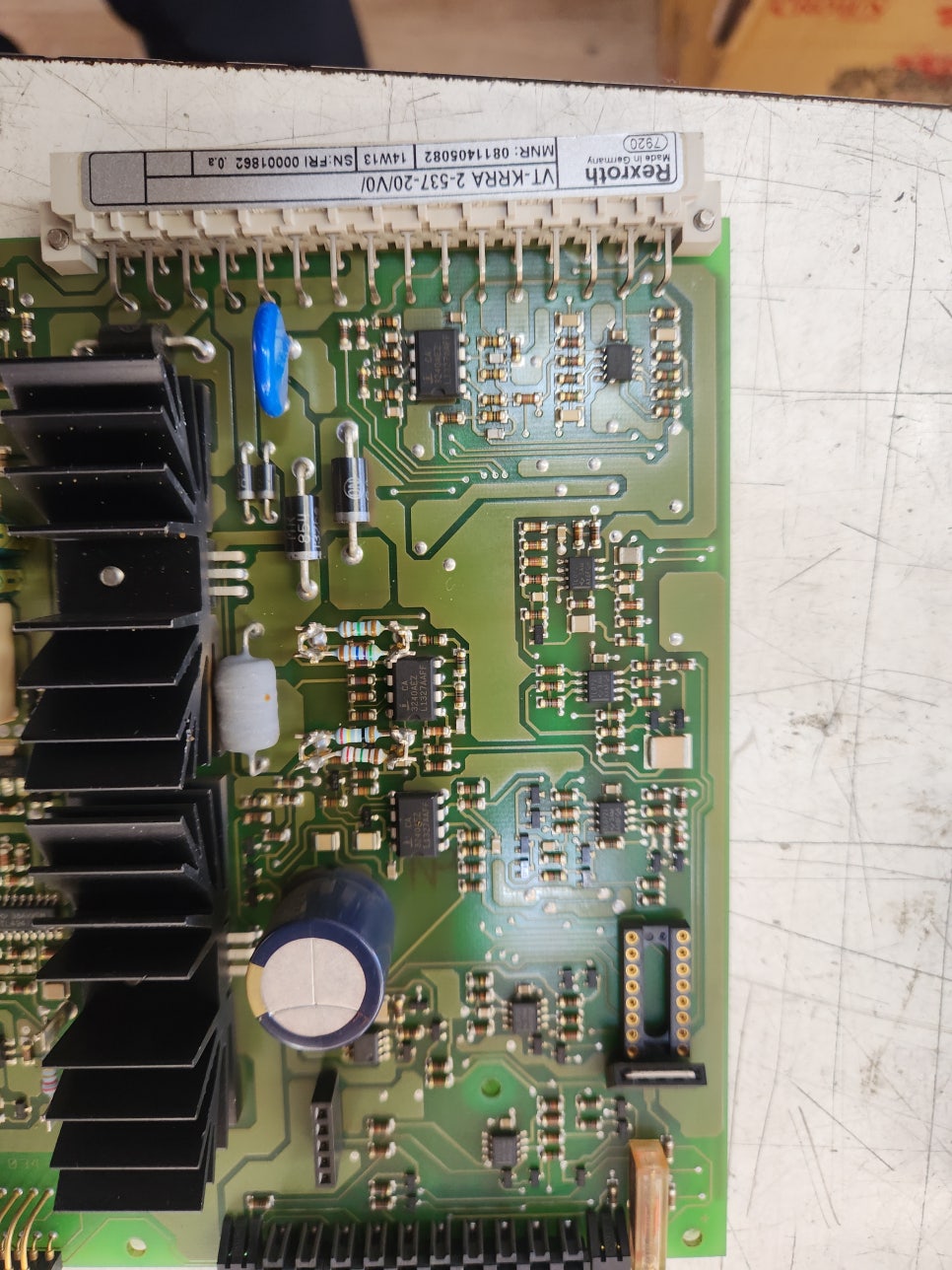

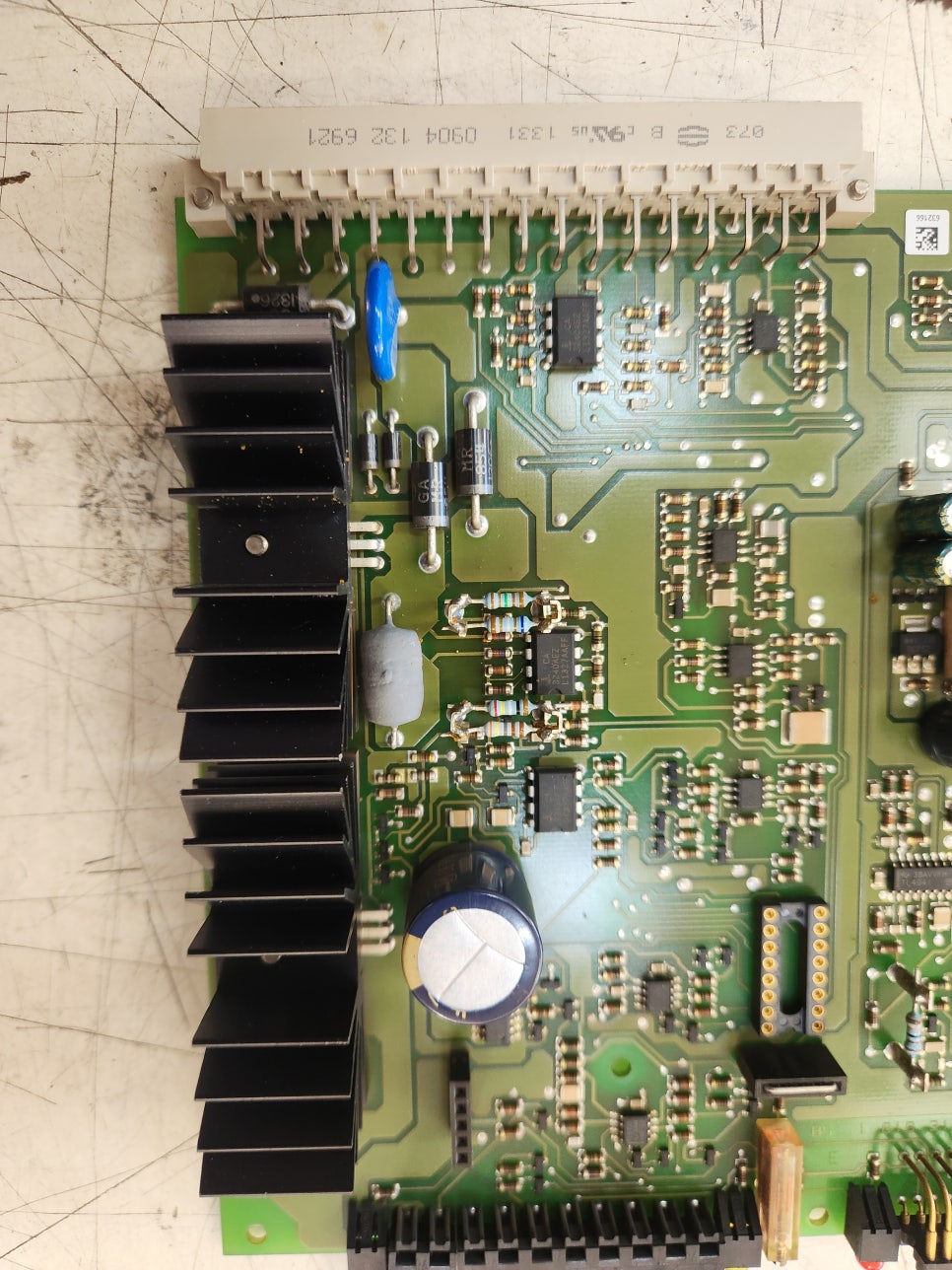

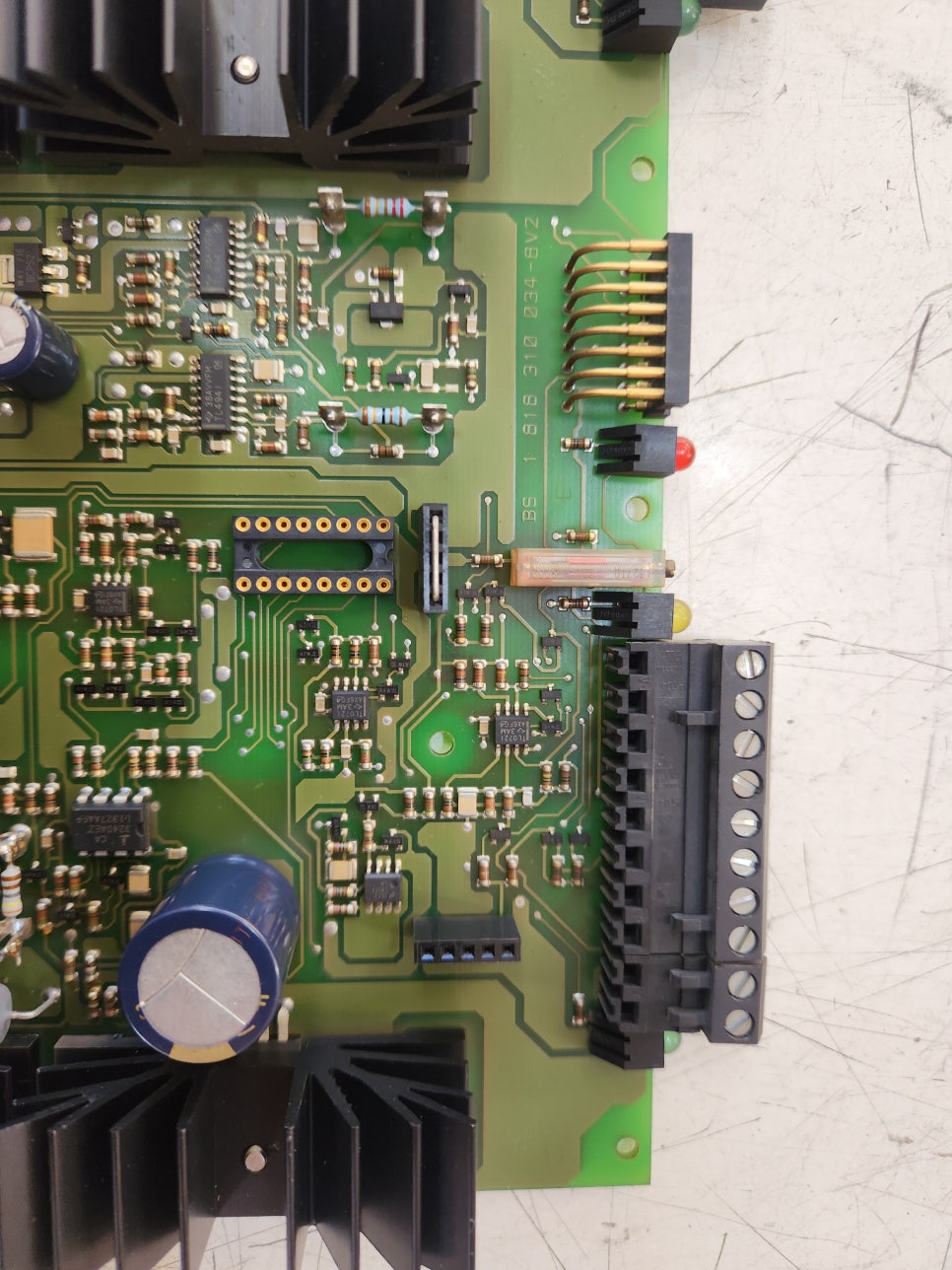

내부 전자 소자의 열화 및 손상이 확인되었고, 이로 인해 정상적인 신호 처리와 제어 기능이 불가능한 상태임을 확인할 수 있었습니다. 특히 주요 제어 신호 라인에 영향을 주는 불량 소자가 확인되어, 해당 부품이 작동 불능의 직접적인 원인으로 판단되었습니다.
진단 결과에 따라 문제가 된 불량 소자를 선별하여 제거하고, 동일 사양의 검증된 부품으로 정밀 교체 작업를 진행
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 유압 시스템의 정밀 제어를 담당하는 Bosch Rexroth(보쉬 렉스로스) 사의 VT-KRRA 2-537-20/V0/ 비례 제어 앰프 보드 수리 리포트를 작성해 보았습니다.
이 모듈은 유압 밸브의 스풀 위치를 정밀하게 제어하는 앰프로, 출력 불능 및 신호 반응 없음 증상은 유압 라인 전체의 마비를 야기합니다. (주)메트영남의 정밀 진단을 통해 완벽히 복구되었습니다.
⚙️ [수리완료] Bosch Rexroth VT-KRRA 2-537-20/V0/ 제어 모듈 긴급 복구
유압 설비의 핵심인 렉스로스 앰프 보드의 전원 무감 및 출력 마비 증상을 해결하기 위해 소자 단위의 정밀 수리를 진행했습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- DC-DC 컨버터 및 전원 회로 복구:
- 현상: 메인 전압은 인가되나 내부 로직 및 연산 증폭기(OP-AMP)용 전압이 생성되지 않음.
- 수리: 내부 분산 전원 회로의 스위칭 트랜지스터와 제어 칩셋이 열화로 인해 단락된 것을 확인하여 교체했습니다. 리플 노이즈를 차단하는 필터 콘덴서 또한 고사양 부품으로 오버홀했습니다.
- 출력단 파워 드라이브 스테이지 수리:
- 현상: 제어 신호(Command Value)는 들어오지만 밸브 솔레노이드로 보내는 출력 전류가 발생하지 않음.
- 수리: 대전류를 제어하는 최종 출력단 파워 소자의 소손을 확인하여 교체하고, 과전류 보호 회로를 재설정하여 안정성을 확보했습니다.
- 아날로그 신호 처리부 및 오차 보정:
- 현상: 입력 신호에 따른 출력 반응이 매우 늦거나 부정확함.
- 수리: 신호 증폭을 담당하는 정밀 OP-AMP 및 가변 저항(Potentiometer)의 특성 저하를 확인했습니다. 소자 교체 후 영점(Zero)과 게인(Gain) 값을 정밀 튜닝하여 제어 선형성을 복원했습니다.
- 냉땜 및 패턴 부식 수리:
- 현상: 기계적 진동과 유증기로 인한 납땜 부위 들뜸 및 미세 패턴 부식.
- 수리: 전체 기판에 대한 고압 정밀 세정을 실시하고, 현미경 하에서 주요 접점의 재납땜 및 절연 코팅(Conformal Coating)을 완료했습니다.
📋 2. VT-KRRA 시리즈 핵심 점검 포인트 (Troubleshooting)
| 점검 항목 | 정상 기준 | 고장 시 증상 |
| 입력 전원 (24VDC) | 21V ~ 30V 유지 | 전원 LED 소등 및 시스템 정지 |
| 지정값 입력 (Command) | 0 ~ ±10V 또는 4 ~ 20mA | 밸브 동작 불능 또는 오동작 |
| 출력 전류 (Current) | 밸브 정격에 따른 가변 전류 | 밸브 고정(Stuck) 및 유압 흐름 없음 |
| 에러 표시 LED | 정상 시 소등 | 적색 점등 시 과부하 또는 단선 에러 |
❓ 3. 유압 설비 관리자 및 엔지니어 FAQ
- Q1. 렉스로스 정품 보드는 가격도 비싸고 납기가 긴데 수리가 유리한가요?
- A: 네, 정품 교체 대비 비용이 약 30% 수준으로 저렴하며, (주)메트영남은 핵심 소자를 상시 보유하고 있어 긴급 당일 수리가 가능하므로 설비 중단 시간을 최소화할 수 있습니다.
- Q2. 수리 후 별도의 셋팅(셋업)이 필요한가요?
- A: 기본적으로 기존 사양에 맞춰 영점과 기울기(Slope)를 조정하여 출고합니다. 다만 현장 밸브 상태에 따라 미세한 Gain 조정이 필요할 수 있으며, 관련 가이드를 함께 제공해 드립니다.
- Q3. 출력 불능 상태를 계속 방치하면 어떻게 되나요?
- A: 전원단의 쇼트 증상이 심화될 경우 제어반의 PLC 출력 카드까지 동반 소손될 위험이 있습니다. 이상 발견 시 즉시 탈거하여 수리받으셔야 합니다.
💡 전문가의 조언
"Bosch Rexroth VT-KRRA 시리즈는 매우 정밀한 아날로그 회로로 구성되어 있습니다. 단순히 부품만 가는 수리가 아니라 동특성(Dynamic Response)을 맞추는 것이 핵심 기술입니다. 30년 전문가의 안목으로 신호의 미세한 떨림까지 잡아내어, 귀사의 유압 시스템이 새 장비처럼 부드럽고 정확하게 동작하도록 완벽히 복구해 드립니다."
