프로페이스(Pro-Face) 터치패널 3180021-04 GP2501-SC11 화면이 나오지 않고 램프가 청색에서 황색으로 바뀌는 증상 수리 완료
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
대구시 달서구 성서공단에 위치한 제조업체 공무과에서 입고된 프로페이스(Pro-Face)의 터치패널 3180021-04 GP2501-SC11 긴급 수리 사례입니다.
• 모델명: 3180021-04 GP2501-SC11
• 제조사: 프로페이스(Pro-Face)
• 품목: 터치패널
• 증상: 화면이 나오지 않고 램프가 청색에서 황색으로 바뀌는 증상

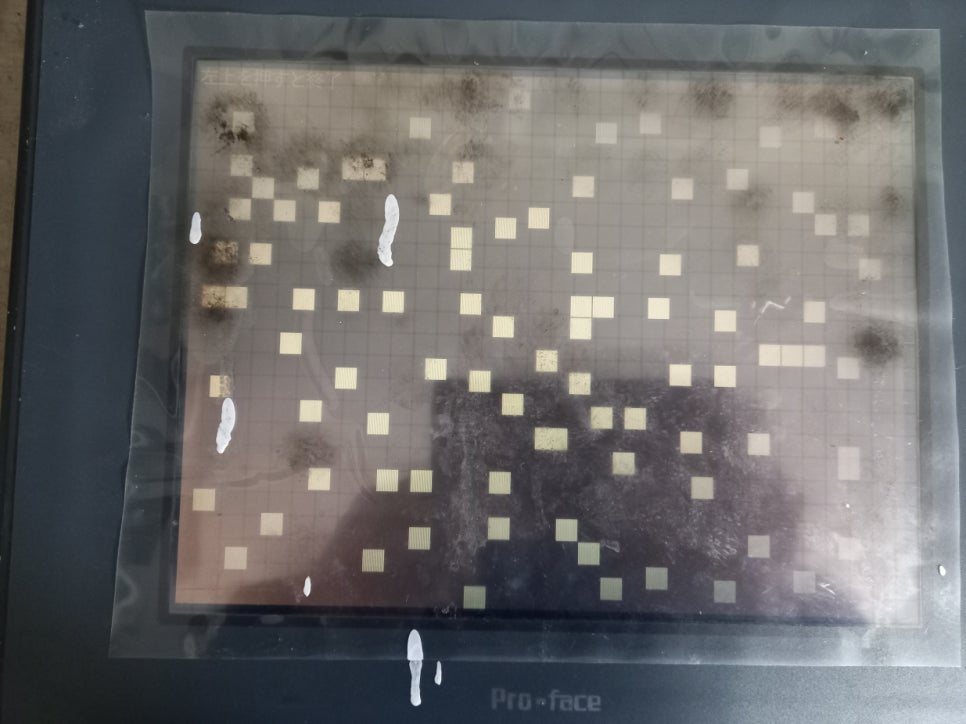

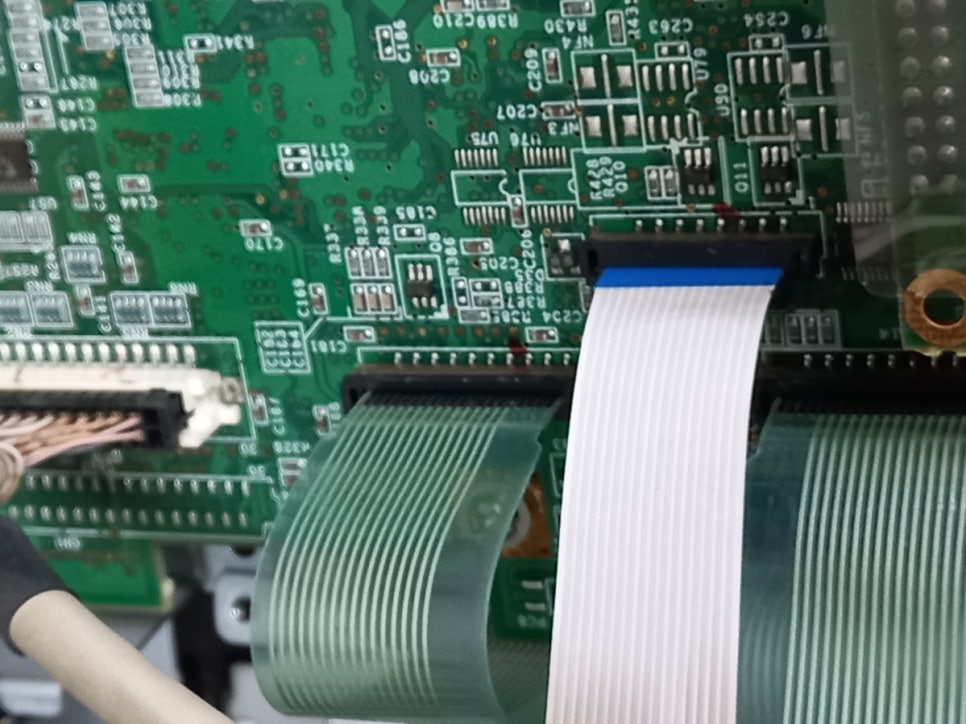

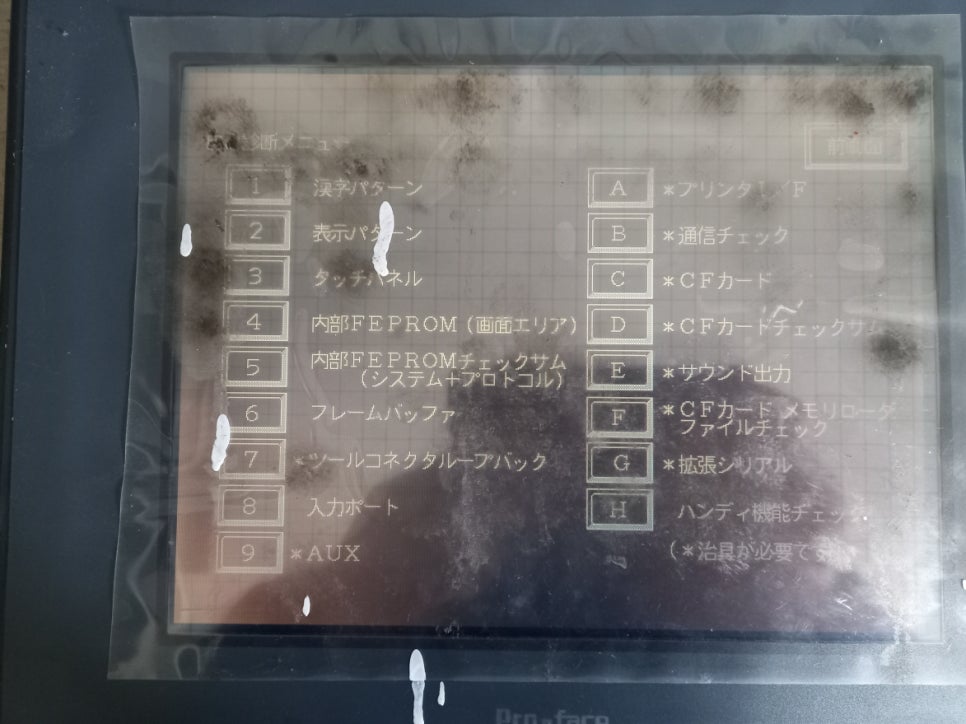

• 수리 과정: CCFL 백라이트 및 케이블커넥터 교체 작업으로 수리 완료
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 산업용 HMI의 대명사인 Pro-face(프로페이스) GP2501-SC11 (P/N: 3180021-04) 모델의 정밀 수리 리포트를 작성해 보았습니다.
이 모델은 국내외 수많은 생산 현장에서 현역으로 가동 중인 장비이지만, 노후화로 인해 전원 무감, 백라이트 불량, 통신 장애 등이 빈번히 발생합니다. (주)메트영남은 이 모델의 정밀 회로도와 주요 교체 부품을 상시 보유하고 있어 완벽한 복구가 가능합니다.
🖥️ [수리완료] Pro-face GP2501-SC11 HMI 터치패널 정밀 복구
입고된 GP2501-SC11 모델은 화면이 아예 켜지지 않는 '전원 무감' 증상과 함께, 장시간 사용으로 인한 화면 변색 증상이 동반되어 전반적인 오버홀을 진행했습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)

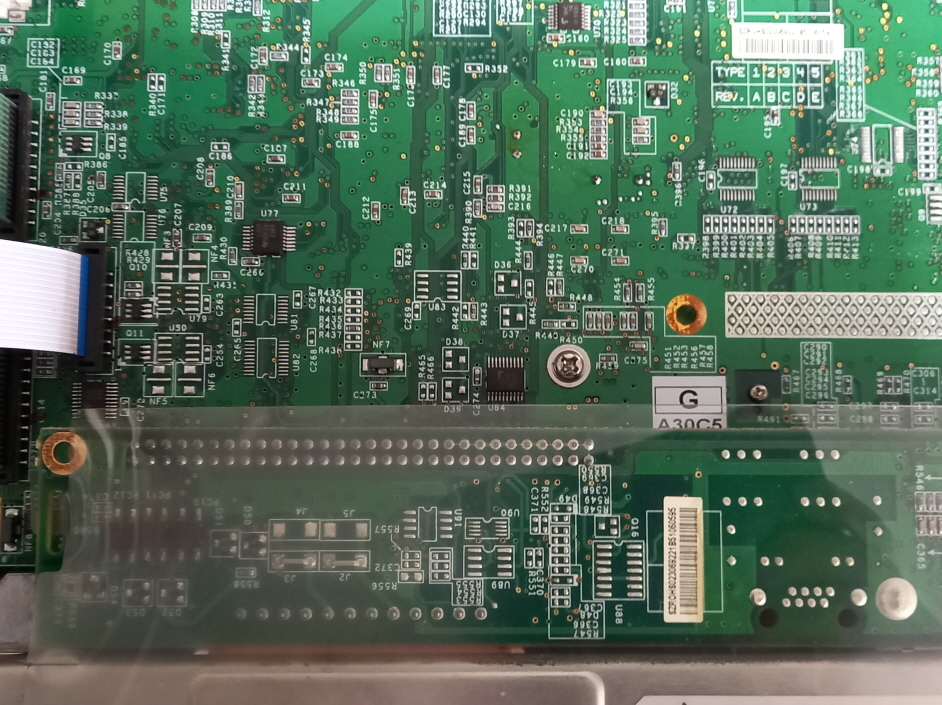

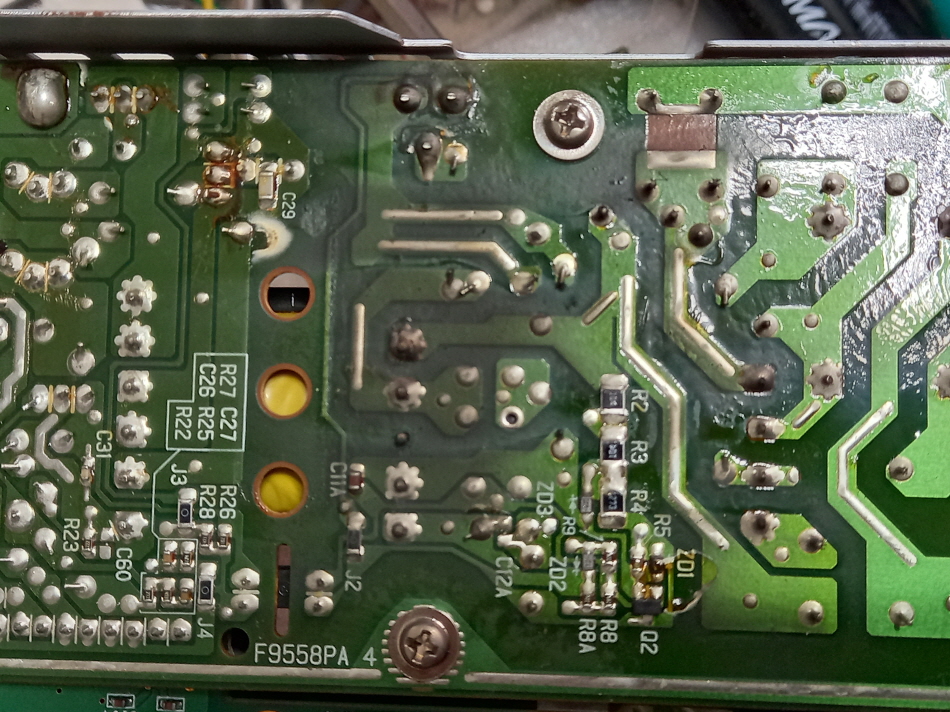

- 메인 전원부(Power Board) 오버홀:
- 현상: AC 100-240V 입력은 정상이나 내부 로직 구동 전압이 생성되지 않음.
- 수리: 고온 환경에서 전해액이 마른 전압 평활용 콘덴서들을 장수명 고신뢰성 부품으로 전량 교체했습니다. 또한 전원 제어용 PWM 소자와 다이오드를 교체하여 기동 불능 문제를 해결했습니다.
- 인버터 및 백라이트 시스템 교체:
- 현상: 시스템은 부팅되나 화면이 매우 어둡거나, 붉은색 잔상이 나타나며 곧 꺼지는 증상.
- 수리: 노화된 CCFL 백라이트를 고휘도 LED 방식으로 개조하거나 신품 백라이트로 교체했습니다. 이와 연동되는 인버터 회로를 튜닝하여 선명한 가독성을 회복했습니다.
- 터치스크린 글라스 및 컨트롤러 보정:
- 현상: 특정 위치의 터치 반응이 없거나 좌표가 심하게 밀리는 현상.
- 수리: 외부 오염과 압력으로 감도가 저하된 아날로그 저항막 방식 터치 패널을 신품으로 교체하고 정밀 캘리브레이션을 실시했습니다.
- 내부 클리닝 및 절연 보강:
- 현상: 냉각 팬 부재로 인한 내부 먼지 적층 및 습기로 인한 부식 위험.
- 수리: 기판 전체를 고압 정밀 세정하고, 주요 신호 라인에 **절연 코팅(Conformal Coating)**을 재도포하여 내구성을 강화했습니다.
📋 2. GP2501-SC11 핵심 점검 포인트 (Troubleshooting)
| 점검 항목 | 정상 상태 | 고장 시 증상 |
| 메인 전원 입력 | AC 100V ~ 240V 프리볼트 | 전원 LED 소등 및 기동 불가 |
| 백라이트 상태 | 균일한 밝기 유지 | 화면 무, 화면 깜빡임, 붉은색 잔상 |
| 터치 반응 | 설정 좌표와 1:1 일치 | 터치 밀림, 특정 부위 터치 안 됨 |
| 통신 포트 | PLC와 정상 데이터 송수신 | 'Host Communication Error' 발생 |
❓ 3. 현장 설비 관리자 FAQ Top 5
- Q1. 프로페이스 구형 모델인데 수리 부품이 있나요?
- A: GP2000 시리즈는 단종된 지 오래되었지만, (주)메트영남은 해당 모델 전용 LCD 패널, 터치 글라스, 전원 소자를 다량 확보하고 있어 즉시 수리가 가능합니다.
- Q2. 화면이 안 나올 때 계속 켜두면 위험한가요?
- A: 전원부 쇼트로 인한 발열이 지속되면 메인 CPU 보드의 데이터 메모리(SRAM)가 손상될 수 있습니다. 고장 즉시 전원을 차단해야 데이터를 안전하게 지킬 수 있습니다.
- Q3. 수리 후 작화 프로그램(데이터)을 다시 넣어야 하나요?
- A: 하드웨어 수리 시 내부 데이터는 안전하게 유지됩니다. 수리 후 별도의 작업 없이 현장에 즉시 장착하여 가용하실 수 있습니다.
- Q4. 화면이 노랗게 변했는데 이것도 수리가 되나요?
- A: LCD 패널 내부의 편광 필름이나 백라이트 노화 현상입니다. 패널 수리 또는 교체를 통해 신품급 화질로 복원 가능합니다.
- Q5. 수리 기간은 얼마나 소요되나요?
- A: 라인 중단 최소화를 위해 당일 또는 익일 수리를 원칙으로 신속하게 처리해 드립니다.
💡 전문가의 조언
"Pro-face GP2501-SC11은 매우 견고한 장비이지만, 10~15년 이상 사용하면 전원부와 백라이트의 수명이 한계에 도달합니다. 30년 전문가의 안목으로 노화된 소자들을 선제적으로 교체하여, 귀사의 설비가 앞으로 10년은 더 든든하게 현장을 지킬 수 있도록 완벽히 복구해 드립니다."
