베삼코리아 자동문 컨트롤러 S60-SDC 메뉴얼 다운로드
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

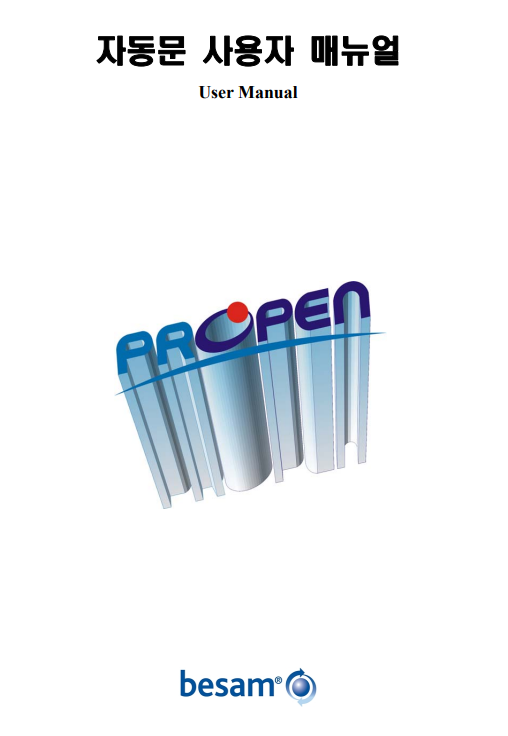

베삼코리아의 자동문 컨트롤러 S60-SDC 메뉴얼
• 모델명: S60-SDC
• 제조사: 베삼코리아
• 품목: 자동문 컨트롤러
• 증상:
• 수리 과정:
국내 자동문 시장에서 탄탄한 신뢰도를 가진 베삼코리아(Besam Korea)의 S60-SDC 자동문 컨트롤러에 대해 정리해 보았습니다.
이 모델은 강력한 구동력과 안정적인 로직 제어로 대형 빌딩 및 상업 시설에 많이 설치되어 있습니다.
자동문은 반복적인 구동 특성상 모터 드라이버의 열화와 센서 입력 회로의 노이즈가 주요 수리 포인트입니다.
🚪 베삼코리아 S60-SDC 자동문 컨트롤러 완벽 가이드
S60-SDC는 도어의 무게와 주행 거리를 스스로 학습하는 스마트 기능을 탑재하고 있으나, 노후화 시 전원부 부품의 특성 변화로 인해 오작동이 발생합니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 도어 작동 불능 (Dead): 전원은 들어오나 도어가 전혀 움직이지 않는 증상입니다. 내부 모터 구동용 파워 TR(또는 FET) 뱅크의 파손이나 메인 퓨즈 단선이 주원인입니다.
- 간헐적 멈춤 및 반전 현상: 문이 닫히다가 갑자기 열리거나 중간에 멈추는 증상입니다. 이는 전류 감지 회로(Overload Detection)의 콘덴서가 노후되어 미세한 부하 변화를 장애물로 오인하기 때문에 발생합니다.
- 속도 제어 불량 (슬로우 다운 안됨): 문이 닫힐 때 천천히 멈추지 않고 쾅 하고 부딪히는 증상입니다. 엔코더(Encoder) 신호 수신부의 로직 IC 소손이나 가감속 제어 파라미터 메모리 오류가 원인입니다.
- 센서 인식 무감: 외부 센서 신호는 정상이나 컨트롤러에서 인지하지 못하는 상태입니다. 입력단 포토커플러(Opto-isolator) 소자가 수명을 다했을 때 빈번하게 나타납니다.
- 이음 및 고주파 소음: 컨트롤러 내부에서 '찌-' 하는 소음이 발생하며 작동이 불안정한 경우입니다. 이는 내부 SMPS 전원부의 스위칭 주파수 변이로 인한 현상으로 즉시 수리가 필요합니다.
❓ 2. 관리소장 및 유지보수 업체 FAQ Top 5
- Q1. 문이 닫히다 자꾸 다시 열리는데 센서 문제인가요?
- A: 센서 오염일 수도 있지만, 컨트롤러 내부의 '과부하 감지 레벨'이 소자 노후화로 인해 낮아졌을 때도 동일한 증상이 나타납니다.
- Q2. 정전 후 복귀되었는데 문이 안 움직입니다.
- A: S60-SDC는 전원 재투입 시 초기화 과정이 필요할 수 있습니다. 수동으로 문을 반쯤 열어둔 후 전원을 켜서 자가 학습(Self-learning)이 진행되는지 확인하십시오.
- Q3. 수리 시 기존 설정값이 지워지나요?
- A: 단순 회로 소자 교체로는 작화된 파라미터가 지워지지 않습니다. 다만 MCU 관련 수리 시에는 재세팅이 필요할 수 있습니다.
- Q4. 모터가 뜨거운데 컨트롤러 고장인가요?
- A: 컨트롤러의 출력 전압에 리플(Ripple) 노이즈가 심하면 모터에 과도한 열이 발생합니다. 파워 보드의 콘덴서 상태를 점검해야 합니다.
- Q 5. 단종 모델이라는데 부품 교체가 가능한가요?
- A: (주)메트영남은 베삼코리아 컨트롤러 전용 릴레이, 구동 IC 등 핵심 소자를 상시 보유하고 있어 완벽한 소자 단위 수리가 가능합니다.
🚨 3. S60-SDC 핵심 점검 및 상태 진단 (Status Check)
| 점검 항목 | 정상 기준 | 고장 징후 |
| 메인 입력 전원 | AC 220V ±10% | 전압 변동이 심하거나 불안정함 |
| 모터 출력 전압 | 구동 시 가변 전압 발생 | 전압 출력이 없거나 불규칙함 |
| 상태 표시 LED | 주기적으로 깜빡이거나 점등 | LED 소등 또는 빠르게 점멸 (Error) |
| 내부 콘덴서 | 외관이 깨끗하고 평평함 | 상단이 부풀어 오르거나 액체 누설 |
| 딥 스위치 설정 | 현장 사양에 맞는 On/Off 상태 | 스위치 접점 불량으로 인한 오작동 |
