LS산전 PLC Master-K80S PLC , K7M-DR40S 메뉴얼 다운로드
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

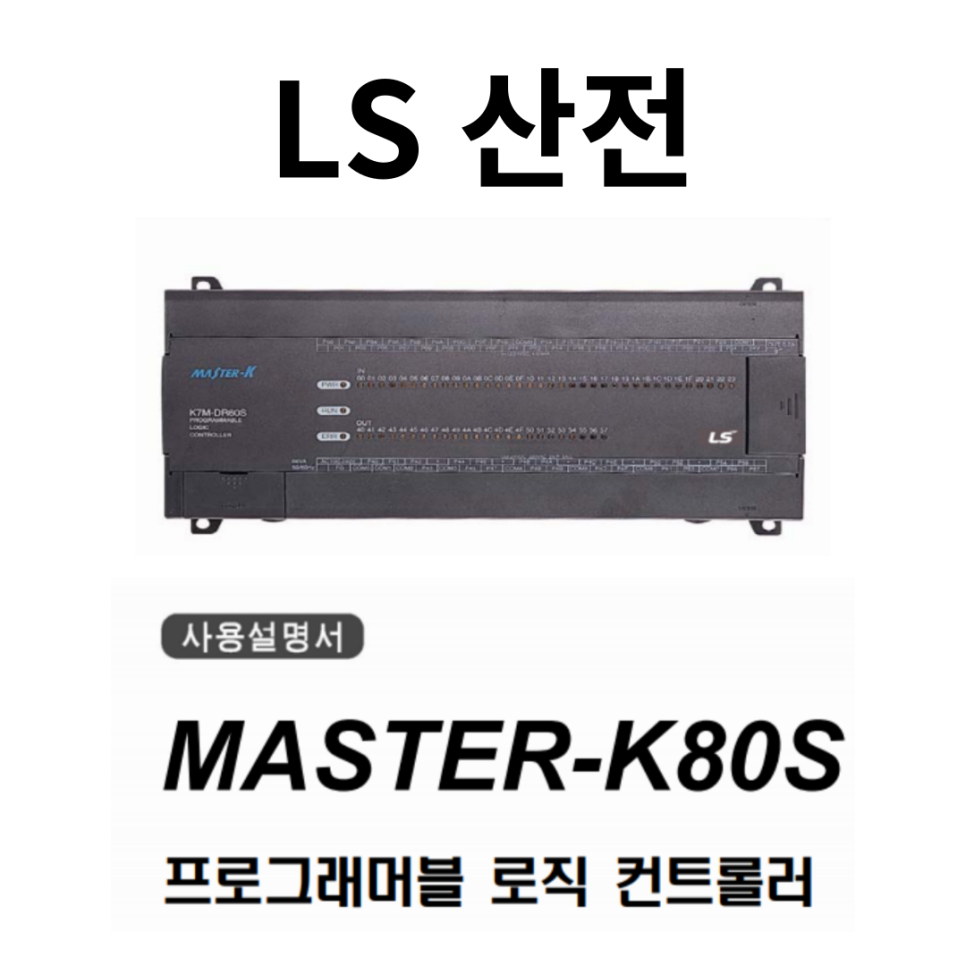

LS산전의 PLC Master-K80S PLC , K7M-DR40S 메뉴얼.
• 모델명: Master-K80S PLC , K7M-DR40S
• 제조사: LS산전
• 품목: PLC
• 증상:
• 수리 과정:
대한민국 자동화 현장의 산증인이자 지금도 수많은 설비에서 현역으로 뛰고 있는
LS산전(현 LS ELECTRIC) Master-K80S 시리즈 (K7M-DR40S) 모델에 대한
정밀 기술 리포트를 작성해 보았습니다.
이 모델은 컴팩트 타입 PLC로, 본체에 디지털 입출력(입력 24점, 출력 16점)이 내장된 베스트셀러입니다.
출시된 지 오래된 만큼 전원부 노후화와 출력 릴레이 접점 소손이 수리의 핵심입니다.
🏗️ LS산전 Master-K80S (K7M-DR40S) 완벽 가이드
K7M-DR40S는 견고한 설계를 자랑하지만, 10년 이상 사용 시 내부 전해 콘덴서의 수명 다함으로 인해 불규칙한 오작동이 발생하기 시작합니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 전원 불량 (Power Dead): 전원을 인가해도 'PWR' LED가 들어오지 않는 증상입니다. 내부 SMPS 회로의 스위칭 소자(FET) 또는 입력단 퓨즈가 단선되었을 때 발생하며, 낙뢰나 전압 서지가 주원인입니다.
- CPU 에러 (ERR LED 점멸): 프로그램은 살아있으나 시스템 체크섬 오류나 내부 전압 불안정으로 인해 발생합니다. 주로 5V 로직 전압을 평활하는 콘덴서가 부풀어 올랐을 때 나타납니다.
- 출력 릴레이 접점 불량: 프로그램상에서는 출력 신호(LED)가 들어오지만, 실제 단자대에서 전압이 출력되지 않는 현상입니다. 내부 소형 릴레이의 접점이 아크(Arc)에 의해 타버렸거나 수명이 다한 경우입니다.
- 입력 인식 불능: 외부 센서 신호는 들어오지만 PLC 입력 LED가 반응하지 않는 증상입니다. 입력단 포토커플러(Opto-isolator) 소자가 과전압에 의해 파손되었을 때 발생합니다.
- 프로그램 유실 (Battery Low): 전원을 껐다 켰을 때 프로그램이 사라지거나 데이터가 초기화됩니다. 내부 백업 배터리의 전압이 2.5V 이하로 떨어졌을 때 발생합니다.
❓ 2. 현장 엔지니어가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. K80S 프로그램 업로드/다운로드 소프트웨어는 무엇인가요?
- A: KGLWIN 소프트웨어를 사용합니다. RS-232C 방식의 전용 통신 케이블(9핀)이 필요하며, 최근 PC에는 USB-to-RS232 변환기가 필수입니다.
- Q2. 'ERR' LED가 깜빡이는데 프로그램이 지워진 건가요?
- A: 반드시 그런 것은 아닙니다. 전원부 노이즈나 일시적인 연산 오류일 수 있으므로, 전원을 재투입해 보시고 지속될 경우 내부 전원 보드 수리가 필요합니다.
- Q3. 릴레이 출력형(DR)을 TR 출력형으로 바꿀 수 있나요?
- A: 모델명 자체가 다르므로(DR vs DT) 호환되지 않습니다. 고속 스위칭이 필요하다면 반드시 TR 출력형 모델을 별도로 사용해야 합니다.
- Q4. 내부 배터리는 어떻게 교체하나요?
- A: 전면 커버를 열면 코인 배터리가 보입니다. 전원을 켠 상태에서 교체해야 프로그램 유실을 방지할 수 있습니다. (숙련된 기술 요망)
- Q5. 단종 모델인데 부품 수급이 가능한가요?
- A: (주)메트영남은 K80S 전용 릴레이, 포토커플러, 전원 IC 등 핵심 부품을 상시 보유하고 있어 즉시 수리가 가능합니다.
🚨 3. 핵심 알람 코드 및 상태 표시 (LED Status)
Master-K80S 본체 전면 LED를 통한 자가 진단 가이드입니다.
| LED 표시 | 상태 (Status) | 의미 및 조치 방법 |
| PWR (Green) | ON | 정상 전압 공급 중 |
| RUN (Green) | ON | 프로그램 정상 실행 중 |
| ERR (Red) | Flashing | 시스템 오류 또는 배터리 저하 점검 필요 |
| IN 0~23 | ON/OFF | 외부 입력 신호 유입 상태 확인 |
| OUT 0~15 | ON/OFF | PLC 연산에 따른 출력 신호 상태 (릴레이 동작) |
| 모든 LED 소등 | OFF | 내부 SMPS 전원부 파손 (즉시 수리 필요) |
