RS Automation 서보드라이버 CSD5_04BX1 메뉴얼 다운로드
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

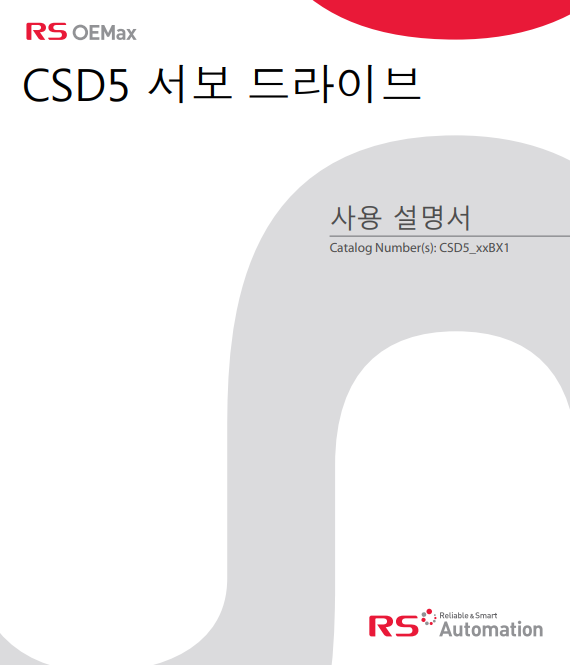

RS Automation의 서보드라이버 CSD5_04BX1 메뉴얼
• 모델명: CSD5_04BX1
• 제조사: RS Automation
• 품목: 서보드라이버
• 증상:
• 수리 과정:
삼성전자 서보 부문에서 독립하여 세계적인 기술력을 보유한 RS Automation(알에스 오토메이션)의 CSD5 시리즈(CSD5_04BX1) 모델에 대해 정리해 보았습니다.
이 모델은 400W(0.4kW)급 고성능 드라이버로, 정밀한 위치 제어와 속도 응답성이 뛰어나 반도체 및 LCD 장비에 대량으로 투입되었습니다. 하지만 사용 기간이 늘어남에 따라 내부 SMPS 전원부와 IPM(인버터 파워 모듈)의 특성 저하가 주요 수리 원인으로 꼽힙니다.
⚡ RS Automation CSD5 시리즈 (CSD5_04BX1) 완벽 가이드
CSD5는 콤팩트한 사이즈에 강력한 기능을 탑재하고 있으며, 전면의 미니 USB 포트를 통해 PC와 손쉽게 인터페이스할 수 있는 장점이 있습니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- AL-01 (Overcurrent - 과전류): 전원 투입 시 또는 모터 구동 직후 발생합니다. 출력단 IPM 모듈의 내부 절연 파괴나 전류 검출 회로(Current Sensor)의 오작동이 원인입니다.
- AL-04 (Low Voltage - 저전압): 입력 전압은 정상이지만 내부 대용량 평활 콘덴서가 부풀어 올라 충전 전압을 유지하지 못할 때 뜹니다. 드라이버의 힘이 약해지거나 화면이 깜빡이는 증상을 동반합니다.
- AL-10 (Encoder Error - 엔코더 통신 이상): 엔코더 케이블 결합이 완벽함에도 발생한다면, 드라이버 내부의 고속 데이터 수신용 라인 드라이버 IC가 서지에 의해 손상된 경우입니다.
- 7세그먼트 표시 불능 (Power Dead): 내부 전원 공급 장치(SMPS) 회로가 수명을 다해 아무런 반응이 없는 상태입니다. 주로 PWM 제어 IC와 주변 스타트업 저항들이 열화되어 발생합니다.
- AL-02 (Overvoltage - 과전압): 급격한 감속 시 발생하는 회생 에너지를 내부 제동 저항이 처리하지 못할 때 발생합니다. 내부 회생 트랜지스터(Regen TR)의 소손 여부를 점검해야 합니다.
❓ 2. 현장 엔지니어가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 파라미터 백업 및 설정을 위한 전용 소프트웨어는 무엇인가요?
- A: CSD5 Setup Software를 사용합니다. 일반 Mini-USB 케이블로 PC와 연결하여 실시간 모니터링, 오토튜닝, 파라미터 업/다운로드가 가능합니다.
- Q2. 'AL-41' 알람이 뜨면서 모터가 멈춥니다.
- A: 과부하(Overload) 알람입니다. 기계적 걸림이 없다면 드라이버 내부의 전류 감지 게인 회로가 틀어졌거나, 소자 노후화로 인해 실제 부하보다 크게 감지하는 오류입니다.
- Q3. 모터 회전 방향을 파라미터로 바꿀 수 있나요?
- A: 네, 파라미터 P0-02 (모터 회전 방향 설정)를 통해 배선 변경 없이 간편하게 방향을 반전시킬 수 있습니다.
- Q4. 단종된 모델인데 수리가 나을까요, 교체가 나을까요?
- A: CSD5는 현재 신품 수급이 어렵습니다. (주)메트영남은 전체 콘덴서 및 취약 소자를 신품으로 교환하는 오버홀을 진행하므로 수리 시 다시 수년간 안정적인 사용이 가능합니다.
- Q5. 펄스 입력 방식(Line Driver/Open Collector)은 어떻게 설정하나요?
- A: 하드웨어 배선(CN1 커넥터 핀 번호)과 파라미터 P0-03 설정을 통해 사용자의 상위 제어기(PLC 등) 방식에 맞춰 설정할 수 있습니다.
🚨 3. 핵심 알람 코드 및 상태 진단 (Alarm Codes)
CSD5_04BX1 디스플레이에 표시되는 주요 에러 리스트입니다.
| 알람 코드 | 의미 (Description) | 조치 방법 (Action) |
| AL-01 | Overcurrent | IPM 모듈 점검 및 출력 배선 단락 확인 |
| AL-02 | Overvoltage | 제동 저항 저항치 측정 및 내부 회생 회로 수리 |
| AL-04 | Undervoltage | 입력 전압 확인 및 메인 평활 콘덴서 오버홀 |
| AL-10 | Encoder Fault | 엔코더 배선 및 드라이버 내 수신 IC 점검 |
| AL-41 | Overload | 부하 상태 점검 및 드라이버 전류 센싱 회로 수리 |
| AL-51 | Position Error | 위치 편차 과다. 게인 조정 및 펄스 노이즈 유입 확인 |
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다.
아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다.
장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
더 많은 수리사례는 다음 페이지에서 확인하실 수 있습니다.
