S.P.E. Elettronica 충전기 CBHF2 메뉴얼 다운로드
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.

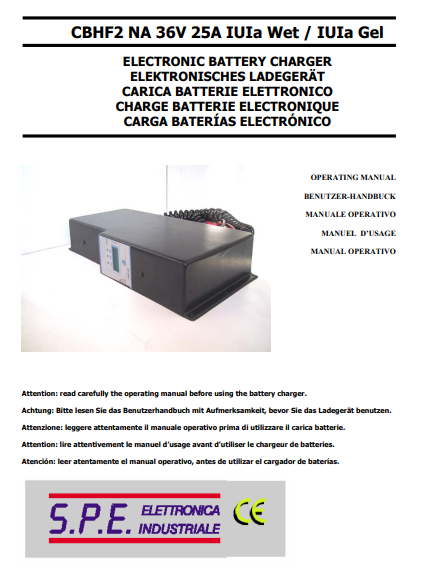

S.P.E. Elettronica의 충전기 CBHF2 메뉴얼
• 모델명: CBHF2
• 제조사: S.P.E. Elettronica
• 품목: 충전기
• 증상:
• 수리 과정:
물류 장비(고소작업대, 전동 지게차, 골프 카트 등)에서 널리 사용되는 이탈리아 S.P.E. Elettronica의 고주파 충전기 CBHF2 시리즈에 대해 정리해 보았습니다.
이 장비는 고주파 스위칭 방식(High Frequency)으로 효율이 좋지만, 진동이 많은 장비에 탑재되는 특성상 납땜 균열과 출력 단자 소손이 빈번하게 발생합니다.
🔋 S.P.E. CBHF2 고주파 충전기 완벽 가이드
CBHF2 모델은 납축전지(Lead-Acid), 젤(Gel), AGM 등 다양한 배터리 타입을 지원하며, 내부 딥스위치(Dip-Switch) 설정을 통해 전압과 전류를 조절하는 것이 특징입니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 충전 불능 (No Output): 전원은 들어오나 배터리 충전이 시작되지 않는 증상입니다. 내부 출력 릴레이 접점 불량이나 출력단 퓨즈 단선이 주원인입니다.
- 전원 무감 (Power Dead): AC 코드를 꽂아도 LED가 전혀 반응하지 않습니다. 입력단 FET 파워 모듈이 터지거나 제어 전원을 생성하는 소형 SMPS 회로가 파손된 경우입니다.
- 간헐적 충전 중단 (Error LED): 충전 도중 빨간색 LED가 깜빡이며 멈춥니다. 이는 온도 센서(NTC) 오류 또는 내부 냉각 팬이 회전하지 않아 과열 보호 회로가 작동하는 것입니다.
- 전압 인식 오류: 배터리가 연결되었음에도 낮은 전압으로 인식하거나 전압을 감지하지 못하는 현상입니다. 배터리 감지 라인의 저항이 열화되어 오차 범위가 커졌을 때 발생합니다.
- 내부 폭발음 및 탄 냄새: 입력 필터의 바리스터(Varistor)나 콘덴서가 서지(Surge) 전압에 의해 파손된 상태입니다.
❓ 2. 현장 엔지니어가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 배터리 종류에 따른 설정은 어떻게 하나요?
- A: 기판 상단에 위치한 딥스위치(8비트)를 조절해야 합니다. 배터리 사양(Ah)과 종류(Wet/Gel)에 따라 스위치 조합이 달라지므로 반드시 데이터시트를 확인해야 합니다.
- Q2. 빨간색 LED가 2번 깜빡거리는데 무슨 뜻인가요?
- A: 보통 '배터리 연결 불량(No Battery)' 또는 출력 퓨즈 단선을 의미합니다. 단자와 케이블 상태를 먼저 점검하십시오.
- Q3. 충전기 내부에서 찌~ 하는 고주파음이 들립니다.
- A: 메인 트랜스나 출력 평활 콘덴서의 수명이 다해 진동음이 발생하는 것입니다. 방치하면 폭발로 이어질 수 있으니 예방 정비가 필요합니다.
- Q4. 12V용인데 24V 배터리에 써도 되나요?
- A: 모델명에 따라 정격 전압이 고정되어 있습니다. CBHF2는 12V, 24V, 36V, 48V 전용 모델이 따로 있으므로 혼용하면 절대 안 됩니다.
- Q5. 충전이 너무 오래 걸리거나 완충이 안 됩니다.
- A: 내부 전류 제어 회로의 오차 때문일 수 있습니다. (주)메트영남에서는 정밀 계측기로 출력 전류값을 다시 캘리브레이션해 드립니다.
🚨 3. 핵심 알람 코드 및 LED 상태 표시
CBHF2 전면 LED의 깜빡임 횟수로 고장을 진단할 수 있습니다.
| LED 상태 | 의미 (Description) | 조치 방법 (Action) |
| 빨간색 1번 깜빡임 | 배터리 전압 부적합 | 배터리 전압이 너무 낮거나 높음 (전압 확인) |
| 빨간색 2번 깜빡임 | 출력 전류 흐름 없음 | 출력 퓨즈 및 배터리 연결 단자 확인 |
| 빨간색 3번 깜빡임 | 충전 시간 초과 | 배터리 셀 불량 확인 또는 충전 전류 설정 확인 |
| 빨간색 4번 깜빡임 | 내부 과열 (Overheat) | 냉각 팬 작동 확인 및 통풍구 청소 |
| 빨간색 5번 깜빡임 | 제어 회로 오류 | 메인 컨트롤 보드 회로 수리 필요 |
| 노란색 깜빡임 | 충전 준비/대기 | 배터리 연결 대기 또는 초기화 중 |
