델타(DELTA) 서보드라이버 ASDA-B2-0421-B 메뉴얼 다운로드
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.

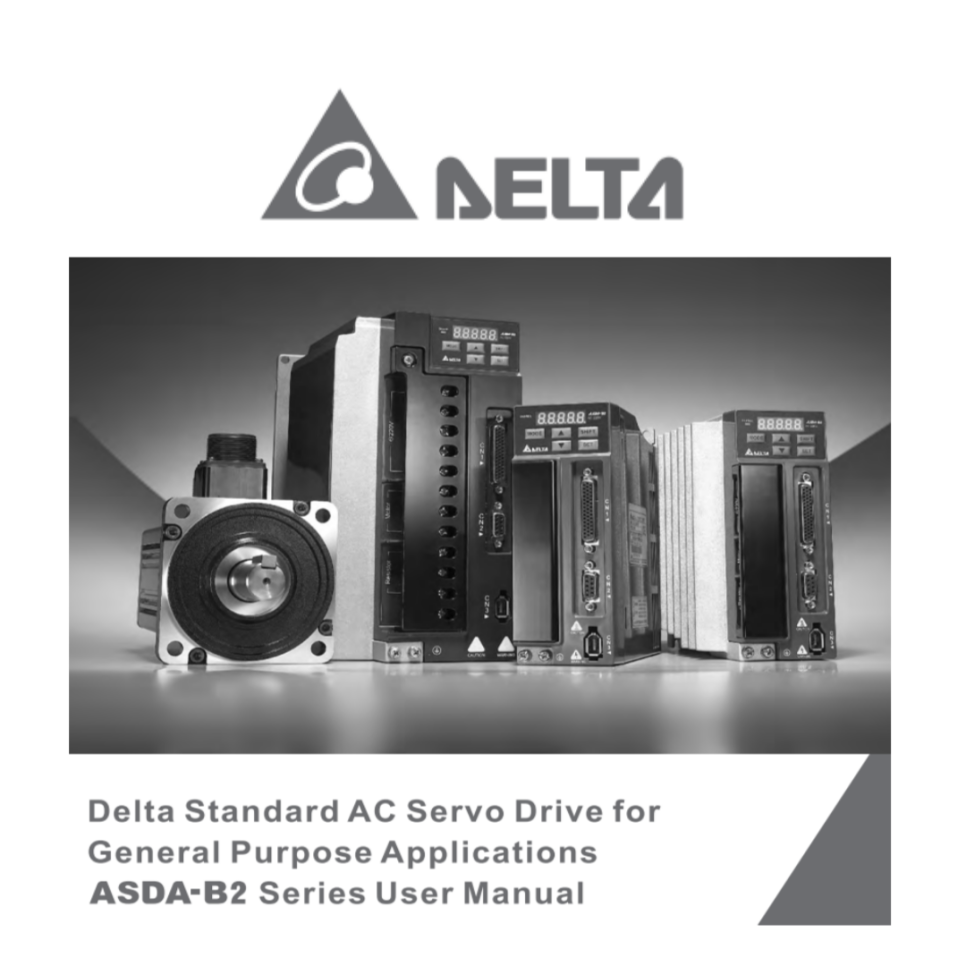

델타(DELTA)의 서보드라이버 ASDA-B2-0421-B 메뉴얼
• 모델명: ASDA-B2-0421-B
• 제조사: 델타(DELTA)
• 품목: 서보드라이버
• 증상:
• 수리 과정:
30년 경력의 전자기기 전문가로서, 뛰어난 가성비와 안정성으로 국내 중소형 자동화 장비에 널리 채택된
델타(DELTA) ASDA-B2 시리즈 (ASDA-B2-0421-B) 모델에 대한 정밀 기술 리포트를 작성해 보았습니다.
이 모델은 400W(0.4kW) 용량의 220V 단상/3상 겸용 드라이버입니다.
델타 서보는 미쓰비시나 야스카와와 파라미터 구조가 유사하여 교체 수요가 많지만,
특유의 전원부 돌입 전류 제어 회로 고장이 잦은 편입니다.
⚡ DELTA ASDA-B2 (ASDA-B2-0421-B) 완벽 가이드
ASDA-B2 시리즈는 17비트 엔코더를 탑재하여 고정밀 제어가 가능하며, 내장된 디지털 조작판을 통해 PC 없이도 신속한 설정이 가능합니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- AL001 (Overcurrent - 과전류): 출력 단자(U, V, W)의 단락이나 파워 모듈(IGBT)의 손상 시 발생합니다. 모터 케이블을 분리한 상태에서도 발생한다면 내부 드라이브 회로 수리가 필요합니다.
- AL003 (Low Voltage - 저전압): 입력 전압이 낮거나 내부 릴레이(Relay) 접점 불량으로 메인 전압이 제대로 충전되지 않을 때 뜹니다. 델타 B2 모델에서 가장 흔한 고장 중 하나입니다.
- AL006 (Overload - 과부하): 기계적 마찰이 크거나 서보 게인이 맞지 않아 모터에 과도한 부하가 걸릴 때 발생합니다. 엔코더 신호 불안정으로 인한 오작동 시에도 나타날 수 있습니다.
- AL011 (Encoder Error - 엔코더 통신 이상): 엔코더 케이블의 접촉 불량이나 실딩(Shielding) 미흡으로 인한 노이즈 간섭 시 발생합니다. 드라이버 내부의 엔코더 수신 회로 소손 시에도 빈번합니다.
- AL002 (Overvoltage - 과전압): 감속 시 회생 에너지를 처리하지 못할 때 발생합니다. 내부 제동 저항이 타버렸거나 외부 제동 저항 설정(P1-33)이 잘못된 경우입니다.
❓ 2. 현장 엔지니어가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 전원을 넣으면 'ALE05'가 뜨는데 고장인가요?
- A: 고장이 아닙니다. 'Regeneration Error'로 보이지만, 실제로는 서보 온(SON) 신호가 입력되지 않았거나 비상정지(EMG)가 걸린 상태입니다. DI 입력을 확인하십시오.
- Q2. 파라미터 초기화(Factory Reset)는 어떻게 하나요?
- A: 파라미터 P2-08 값을 '10'으로 설정한 후 전원을 재투입하면 모든 설정이 초기화됩니다.
- Q3. 전용 소프트웨어는 무엇을 사용하나요?
- A: ASDA-Soft를 사용합니다. 일반 Mini-USB 케이블(B형)로 PC와 연결하여 실시간 모니터링 및 오토튜닝이 가능합니다.
- Q4. 모터 회전 방향을 파라미터로 바꿀 수 있나요?
- A: 네, P1-01 설정값의 부호를 바꾸거나 P1-04 설정을 통해 회전 방향을 간편하게 반전시킬 수 있습니다.
- Q5. 220V 단상 전원으로 사용해도 무방한가요?
- A: 네, 400W 모델인 0421-B는 단상 220V 입력을 공식 지원합니다. L1, L2 단자에 전원을 연결하면 됩니다.
🚨 3. 핵심 알람 코드 및 상태 표시 (Alarm Codes)
ASDA-B2 디스플레이에 표시되는 주요 에러 코드 리스트입니다.
| 알람 코드 | 의미 (Description) | 조치 방법 (Action) |
| AL001 | Overcurrent | 출력 배선 점검 및 IGBT 파워 소자 수리 |
| AL003 | Undervoltage | 입력 전압 확인 및 내부 충전 릴레이/콘덴서 점검 |
| AL006 | Overload | 기구부 고착 확인 및 가감속 시간(P1-34/35) 조정 |
| AL009 | Excessive Deviation | 위치 편차 과다. 게인(P2-00) 조정 및 모터 잠김 확인 |
| AL011 | Encoder Error | 엔코더 케이블 결속 및 드라이버 통신 회로 점검 |
| AL022 | Input Phase Loss | 입력 전원 결상 확인 (단상 사용 시 설정 확인) |
