LS산전 인버터 SV-220iP5A-2 메뉴얼 다운로드

LS산전 인버터 SV-220iP5A-2 메뉴얼 다운로드

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.

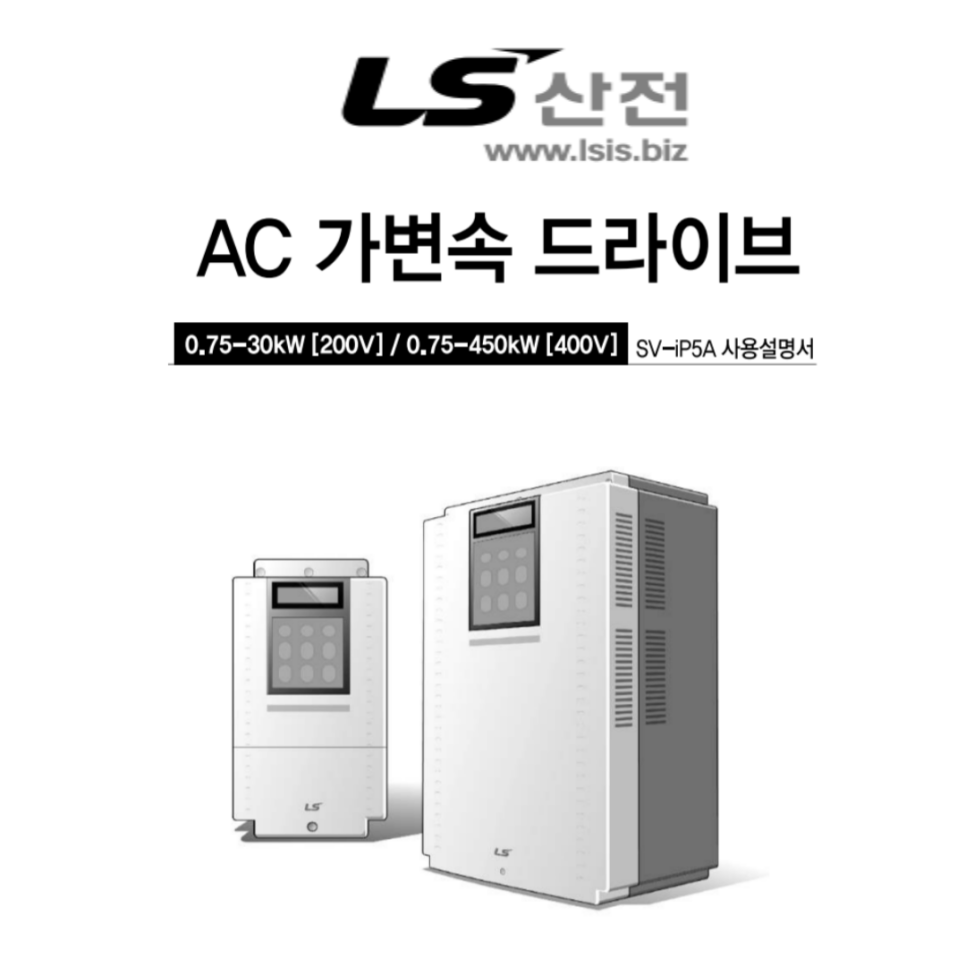

LS산전의 인버터 SV-220iP5A-2 메뉴얼



• 모델명: SV-220iP5A-2



• 제조사: LS산전



• 품목: 인버터



• 증상:



• 수리 과정:



LS산전 인버터 SV-220iP5A-2 메뉴얼 다운로드

ls-ip5a-manual.pdf

9.63MB





30년 경력의 전자기기 전문가로서, 산업용 펌프 및 팬(Fan) 제어 분야의 스테디셀러인 LS산전(현 LS ELECTRIC) SV-220iP5A-2 모델에 대한 정밀 분석 리포트를 작성해 보았습니다.



SV-220iP5A-2는 22kW(30마력) 용량의 200V급 인버터로, 강력한 풍압/유량 제어 기능과 에너지 절감 알고리즘이 탑재된 모델입니다. 대용량 제품인 만큼 설치 환경과 정기적인 부품 점검이 수명 유지의 핵심입니다.

---

⚡ LS산전 iP5A 시리즈 (SV-220iP5A-2) 완벽 가이드

iP5A 시리즈는 멀티 모터 제어 및 PID 제어 기능이 특화되어 있어 빌딩 공조 시스템이나 수처리 시설에서 핵심적인 역할을 합니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   Over Voltage (OVT) - 과전압: 감속 시 모터에서 발생하는 회생 에너지를 인버터가 처리하지 못할 때 발생합니다. 22kW급은 회생 양이 많으므로 제동 저항(Braking Resistor)의 단선 여부를 확인해야 합니다.
2.   Over Current 1 (OC1) - 과전류: 가속 중에 주로 발생하며, 출력측 IPM(파워 모듈)의 열화나 설정된 가속 시간이 부하에 비해 너무 짧을 때 나타납니다.
3.   Low Voltage (LVT) - 저전압: 입력 전압이 낮거나 내부  평활 콘덴서(Capacitor Bank)의 용량이 다해 DC 전압을 유지하지 못할 때 발생합니다. 10년 이상 사용 시 가장 빈번한 고장입니다.
4.   Over Heat (OHT) - 과열: 대용량 방열판의 냉각 팬이 멈추거나 먼지로 막혔을 때 발생합니다. 팬 소음이 커지거나 회전 속도가 느려지면 즉시 교체해야 합니다.
5.   Ground Fault (GFT) - 지락: 출력 측 배선이나 모터 권선에서 누전이 발생할 때 뜹니다. 실제 누전이 없는데도 뜬다면 내부 전류 검출용 CT 센서 고장일 가능성이 높습니다.

---

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. 30마력 모터인데 20마력 인버터로 사용 가능한가요?
  •   A: 불가합니다. 인버터 용량은 모터 용량과 같거나 한 단계 높아야 합니다. 과부하로 인해 인버터가 즉시 소손될 수 있습니다.
•   Q2. 파라미터 초기화 방법을 알고 싶습니다.
  •   A: H93 (Parameter Initialize) 항목을 '1'로 설정하면 모든 파라미터가 공장 출하 상태로 리셋됩니다.
•   Q3. 주파수 설정(속도 조절)을 외부 볼륨으로 하고 싶습니다.
  •   A: Frq (Frequency Mode) 항목을 '3'(V1 단자 입력)으로 설정하고, V1, VR, CM 단자에 가변저항을 결선하십시오.
•   Q4. 인버터에서 '삐~' 하는 고주파 소리가 너무 큽니다.
  •   A: H39 (Carrier Frequency) 값을 조정하여 소음을 줄일 수 있습니다. 다만 값을 높이면 인버터 발열이 증가하므로 5kHz 이하를 권장합니다.
•   Q5. 단종되었는데 최신 모델로 교체하려면 무엇이 좋은가요?
  •   A: 현재는 L100 시리즈나 H100 시리즈(팬/펌프 특화)로 교체하는 추세입니다. 장착 치수와 단자대 기능이 다르므로 도면 대조가 필요합니다.

---

🚨 3. 핵심 알람 코드 및 상태 표시 (Alarm Codes)

iP5A 로더(Keypad)에 표시되는 주요 알람 코드입니다.

알람 코드	의미 (Description)	조치 방법 (Action)
OCT	Over Current	부하 구속 확인, 가속 시간 연장, 모터 절연 측정
OVT	Over Voltage	감속 시간 연장, 제동 유닛/저항 점검
LVT	Low Voltage	입력 전압 확인, 내부 평활 콘덴서 상태 점검
OHT	Over Heat	냉각 팬 가동 상태 확인 및 방열판 먼지 청소
ETH	Electronic Thermal	모터 과부하 상태. 부하 경감 및 전자 서멀 설정 확인
EXT	External Fault	외부 비상 정지(B접점) 신호 유입 확인
