지멘스(SIEMENS) 서보드라이버 HMI 6AV2123-2MB03-0AX0 메뉴얼 다운로드
안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.

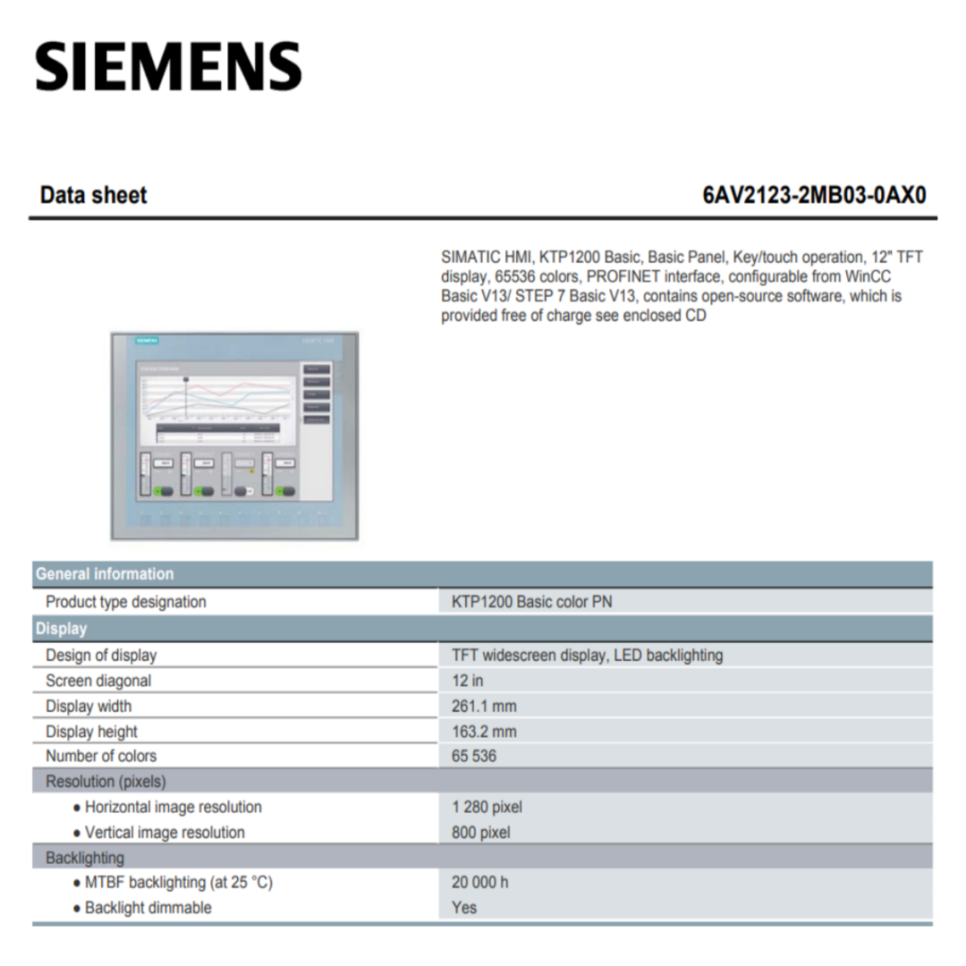

지멘스(SIEMENS)의 서보드라이버 HMI 6AV2123-2MB03-0AX0 메뉴얼
• 모델명: HMI 6AV2123-2MB03-0AX0
• 제조사: 지멘스(SIEMENS)
• 품목: 서보드라이버
• 증상:
• 수리 과정:
30년 경력의 전자기기 전문가로서, 지멘스(SIEMENS)의 2세대 베이직 패널 시리즈 중 가장 널리 쓰이는 SIMATIC HMI KTP1200 Basic (6AV2123-2MB03-0AX0)에 대한 정밀 분석 리포트를 작성해 보았습니다.
사용자께서 '서보드라이버'라고 언급하셨으나, 해당 모델 넘버는 지멘스의 12인치 HMI 터치패널입니다.
아마 서보 시스템을 제어하는 메인 인터페이스로 사용 중이신 것으로 판단됩니다.
이 장비는 고해상도 와이드 스크린을 지원하며 TIA Portal 환경에서 운용되는 핵심 장비입니다.
🖥️ SIEMENS KTP1200 Basic (6AV2123-2MB03-0AX0) 완벽 가이드
KTP1200 Basic은 터치 조작과 하단의 키(Key) 조작을 동시에 지원하는 모델로, 대화면을 통해 복잡한 서보 제어 공정을 시각화하는 데 탁월합니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 터치 감도 저하 및 데드존 발생: 12인치 대화면 특성상 특정 부위의 터치가 인식되지 않거나, 엉뚱한 곳이 눌리는 증상입니다. 산업 현장의 진동으로 인한 내부 플랫 케이블 이탈이나 터치 패널의 물리적 노화가 원인입니다.
- 화면 백라이트 불량 (Black Screen): 전원 LED는 녹색이나 화면이 나오지 않는 현상입니다. 내부 LED 드라이버 보드의 소손이나 백라이트 유닛의 수명 다함이 주원인입니다.
- 부팅 중 멈춤 (Firmware Corruption): 지멘스 로고에서 멈추거나 무한 재부팅되는 증상입니다. 비정상적인 전원 차단으로 인해 내부 OS 파일이 깨졌을 때 발생합니다.
- 이더넷(Profinet) 통신 불량: PLC나 서보 드라이버와 통신이 끊겨 데이터가 표시되지 않는 현상입니다. RJ45 포트의 물리적 파손이나 내부 통신 칩셋의 서지 피해가 원인입니다.
- 전면 키패드(Function Keys) 인식 불량: 터치는 되는데 하단의 F1~F10 버튼이 눌리지 않는 증상입니다. 버튼 내부 돔 스위치의 오염이나 기판 부식으로 발생합니다.
❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. IP 어드레스를 잊어버렸는데 어떻게 확인하나요?
- A: 전원을 켤 때 나타나는 'Start Center'에서 'Settings' -> 'Network Interface' 메뉴로 진입하면 현재 설정된 IP를 확인 및 수정할 수 있습니다.
- Q2. 서보 드라이버 알람을 HMI에서 실시간으로 보려면?
- A: TIA Portal의 'HMI alarms' 설정에서 PLC의 알람 비트와 연동해야 합니다. 6AV2123 모델은 Discrete Alarms와 Analog Alarms를 모두 지원합니다.
- Q3. USB 포트에 프로젝트 백업을 바로 받을 수 있나요?
- A: 'Service & Graphics' 메뉴를 통해 프로젝트 데이터를 USB 메모리로 백업(Back up)하거나 복원(Restore)할 수 있습니다.
- Q4. 화면 보호기(Screensaver) 설정이 왜 중요한가요?
- A: TFT 디스플레이 특성상 장시간 같은 화면을 띄워두면 잔상이 남는 '번인' 현상이 생길 수 있습니다. Settings에서 화면 보호기 시간을 설정하는 것이 장수명의 비결입니다.
- Q5. 터치 보정(Calibration) 메뉴가 어디 있나요?
- A: 'Settings' -> 'Touch' 메뉴 내에 위치합니다. 좌표가 틀어졌을 때 5개 지점을 정확히 눌러 보정하십시오.
🚨 3. 핵심 알람 코드 및 상태 메시지 (System Messages)
KTP1200 Basic에서 자주 발생하는 시스템 알람입니다.
| 메시지 코드 | 의미 (Description) | 조치 방법 (Action) |
| Connection disconnected | 통신 끊김 | 프로피넷 케이블 점검, PLC IP와 HMI 설정 어드레스 대조 |
| The version is incompatible | OS 버전 불일치 | TIA Portal을 통한 'OS Update' 수행 (ProSave 활용) |
| No tag defined | 태그 정의 오류 | 작화 프로그램 내 PLC 주소 할당 및 데이터 타입 재확인 |
| Overload on USB port | USB 과부하 | 연결된 USB 메모리 제거 또는 전력 소모가 적은 제품 사용 |
| Application Error | 소프트웨어 충돌 | 런타임 종료 후 재실행 또는 프로젝트 재전송(Download) |
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다.
아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다.
장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
