지멘스(SIEMENS) PLC Simatic S7-1500 6ES7 512-1CK01-0AB0 메뉴얼 다운로드
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

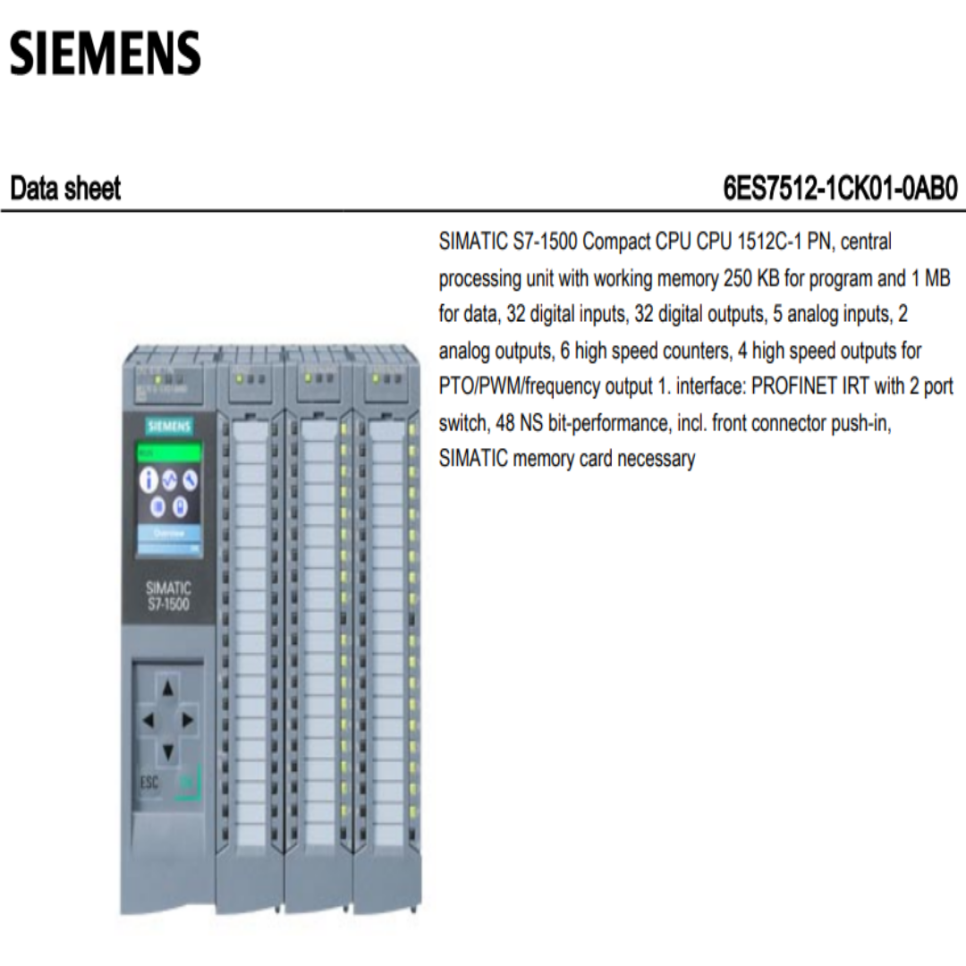

지멘스(SIEMENS)의 PLC Simatic S7-1500 6ES7 512-1CK01-0AB0 메뉴얼
• 모델명: Simatic S7-1500 6ES7 512-1CK01-0AB0
• 제조사: 지멘스(SIEMENS)
• 품목: PLC
• 증상:
• 수리 과정:
현대 스마트 팩토리의 두뇌이자 지멘스 TIA Portal 시스템의 핵심인 SIMATIC S7-1500 컴팩트 CPU (6ES7 512-1CK01-0AB0)에 대한 정밀 기술 리포트를 작성해 보았습니다.
이 모델은 CPU 1512C-1 PN으로, 일반 CPU 기능에 디지털/아날로그 입출력(I/O)이 내장된 컴팩트 타입입니다.
공간 효율성이 매우 뛰어나지만, 통합 설계 특성상 내부 전원부와 I/O 채널의 과부하 관리가 수명의 핵심입니다.
🏗️ SIEMENS SIMATIC S7-1500 (CPU 1512C-1 PN) 완벽 가이드
6ES7 512-1CK01-0AB0는 중소규모 설비 제어에 최적화되어 있으며, 강력한 진단 기능과 디스플레이를 탑재하고 있습니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 전면 디스플레이 백라이트 불량 및 부팅 멈춤: 전원을 켰을 때 디스플레이가 하얗게 나오거나 지멘스 로고에서 넘어가지 않는 현상입니다. 내부 플래시 메모리(펌웨어 영역)의 데이터 오류나 내부 5V 로직 전압 불안정이 원인입니다.
- I/O 채널 소손 (Short Circuit): 컴팩트 모델은 I/O가 내장되어 있어, 외부 배선 쇼트 시 CPU 메인보드의 보호 회로가 파손될 수 있습니다. 특정 입력이 상시 ON 되어 있거나 출력이 나오지 않는 증상입니다.
- PROFINET 통신 포트 불량 (Link Down): 산업 현장의 서지(Surge) 전압이 이더넷 케이블을 타고 유입되어 통신 칩셋이 손상되는 경우입니다. 하위 드라이브나 HMI와의 통신이 빈번하게 끊깁니다.
- 메모리 카드(SMC) 인식 오류: 지멘스 전용 메모리 카드의 접점 부식이나 데이터 깨짐으로 인해 CPU가 STOP 모드로 전환되는 현상입니다.
- 내부 전원부 열화 (24V DC Internal): 24시간 가동되는 PLC 특성상 내부 전원 필터링 콘덴서가 마르면서 CPU가 불규칙하게 리셋(Reset)되는 증상이 발생합니다.
❓ 2. 현장 엔지니어가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. CPU 디스플레이에 빨간색 LED(Error)가 들어오는데 어떻게 확인하나요?
- A: S7-1500의 가장 큰 장점은 디스플레이입니다. 하단 버튼을 눌러 'Diagnostics' -> 'Module state' 메뉴로 진입하면 어떤 채널이나 통신에 문제가 있는지 텍스트로 바로 확인 가능합니다.
- Q2. 메모리 카드(SMC) 없이 구동할 수 있나요?
- A: 아니요. S7-1500 시리즈는 SIMATIC Memory Card가 반드시 있어야 프로그램 로딩 및 동작이 가능합니다. 일반 SD 카드는 절대 사용 불가합니다.
- Q3. 펌웨어 업데이트(Firmware Update)는 어떻게 하나요?
- A: TIA Portal 소프트웨어에서 직접 온라인 업데이트를 하거나, 펌웨어 파일을 담은 SMC 카드를 CPU에 꽂아 부팅하면 자동으로 업데이트가 진행됩니다.
- Q4. 내부 I/O가 고장 나면 CPU 전체를 갈아야 하나요?
- A: 공식 센터는 전체 교체를 권장하지만, 전문 수리점에서는 I/O 구동 회로 및 IC만 선택적으로 수리하여 비용을 획기적으로 줄일 수 있습니다.
- Q5. IP 어드레스를 초기화하거나 바꾸는 방법은?
- A: 전면 디스플레이 메뉴의 'Settings' -> 'Addresses'에서 수동으로 변경하거나, TIA Portal의 'Online & Diagnostics' 메뉴에서 강제 할당할 수 있습니다.
🚨 3. 핵심 알람 코드 및 상태 진단 (LED & Error)
S7-1500 CPU 전면 LED 상태에 따른 진단 가이드입니다.
| LED 상태 | 의미 (Description) | 조치 방법 (Action) |
| RUN (Green) | 정상 동작 | 프로그램 실행 중 |
| STOP (Yellow) | 동작 정지 | 사용자에 의한 정지 또는 치명적 오류 발생 확인 |
| ERROR (Red Flash) | 하드웨어/소프트웨어 오류 | 디스플레이 진단 메뉴 확인 및 버퍼(Buffer) 분석 |
| MAINT (Orange) | 유지보수 필요 | 메모리 카드 용량 부족 또는 프롬프트 메시지 확인 |
| 모든 LED 점멸 | 치명적 시스템 오류 | 내부 전원부 불량 의심, 전원 재투입 후 지속 시 수리 필요 |
