야스카와(YASKAWA) 서보드라이버 SGDM-10AC-SD2B-R 메뉴얼 다운로드
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

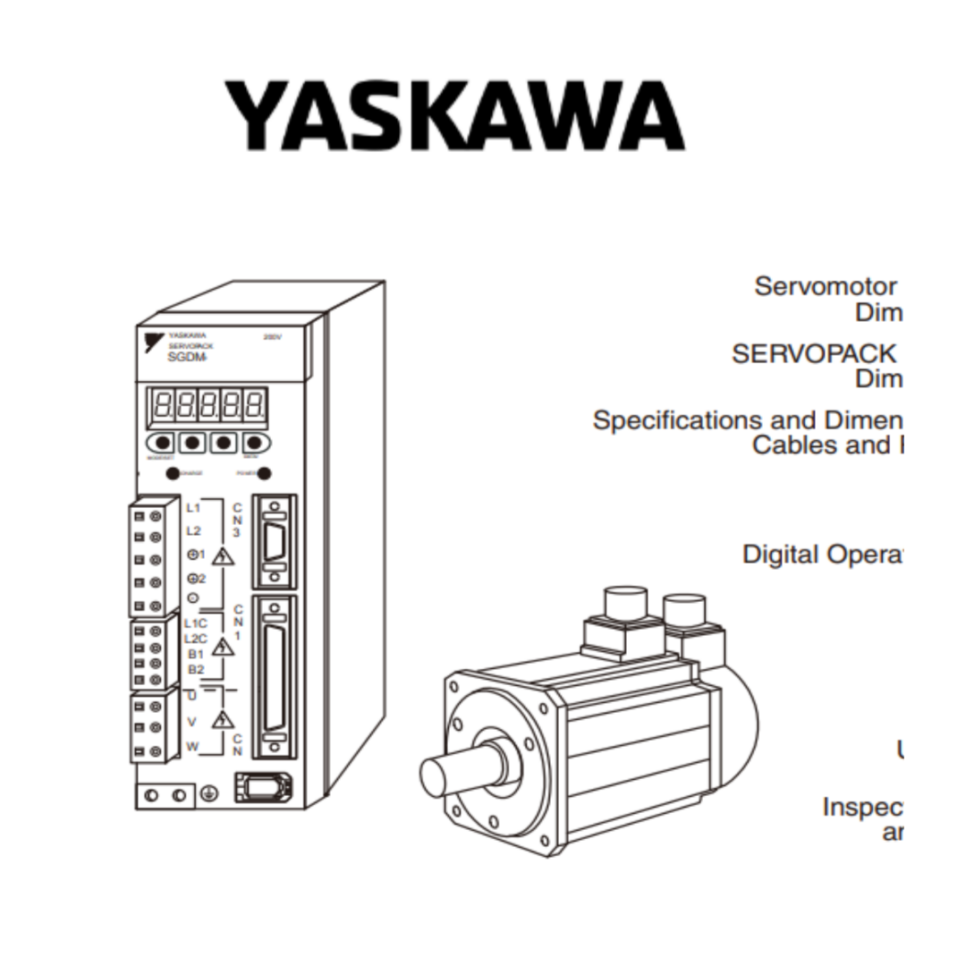

야스카와(YASKAWA)의 서보드라이버 SGDM-10AC-SD2B-R 메뉴얼
• 모델명: SGDM-10AC-SD2B-R
• 제조사: 야스카와(YASKAWA)
• 품목: 서보드라이버
• 증상:
• 수리 과정:
30년 경력의 전자기기 전문가로서, 야스카와(YASKAWA) 서보 드라이브의 전설적인 명기인 Sigma-II(시그마 2) 시리즈 SGDM-10AC-SD2B-R 모델에 대한 정밀 분석 리포트를 작성해 보았습니다.
이 모델은 1.0kW(1000W) 용량의 단상/삼상 겸용 드라이브로, 특히 -SD2B-R 접미사가 붙은 모델은 특정 고객사 사양이나 통신 옵션이 포함된 특수 모델일 가능성이 높습니다. 시그마 2 시리즈는 단종되었으나 신뢰성이 매우 높아 여전히 수많은 반도체 및 CNC 라인에서 가동 중입니다.
⚡ 야스카와 Sigma-II SGDM-10AC-SD2B-R 완벽 가이드
Sigma-II 시리즈는 뛰어난 응답성과 강력한 오토튜닝 기능이 특징입니다. 하지만 출시 후 15~20년이 경과함에 따라 부품 노후화에 따른 관리가 필수적인 시점입니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- A.10 (과전류 - Overcurrent): 파워 모듈(IPM)의 단락 또는 내부 게이트 구동 회로의 부품 열화로 발생합니다. 모터 없이 전원만 인가했을 때도 발생한다면 드라이버 내부 수리가 필요합니다.
- A.41 (과전압 - Overvoltage): 감속 시 에너지를 흡수하는 제동 저항(Braking Resistor) 회로가 고장 나거나, 내부 평활 콘덴서의 용량이 감퇴하여 전압 상승을 견디지 못할 때 발생합니다.
- A.84 (엔코더 통신 에러): 모터의 위치 정보를 읽지 못하는 증상입니다. 케이블 문제일 수도 있으나, 드라이버 내부의 엔코더 신호 수신용 고속 포토커플러가 수명을 다했을 때 빈번합니다.
- A.C9 (엔코더 통신 이상): 엔코더 데이터가 오염되었거나 전송이 불가능할 때 뜹니다. 드라이버 제어 보드의 전원 노이즈 필터링 능력이 저하되었을 때 자주 나타납니다.
- 디스플레이 무감 및 부팅 불량: 7세그먼트에 아무것도 뜨지 않는 증상입니다. 내부 제어 전원을 생성하는 SMPS부의 전해 콘덴서가 터지거나 전해액이 누설되어 패턴을 부식시킨 경우가 많습니다.
❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 'bb' 표시가 뜨고 모터가 돌지 않습니다. 고장인가요?
- A: 고장이 아닙니다. 'Base Block'의 약자로, 서보 온(Servo ON) 신호가 입력되지 않아 출력이 차단된 대기 상태입니다. 입력 접점을 확인하십시오.
- Q2. Sigma-II 전용 소프트웨어는 무엇인가요?
- A: SigmaWin+ 소프트웨어를 사용합니다. 전용 CN3 시리얼 케이블을 통해 파라미터 백업 및 모니터링, 오토튜닝이 가능합니다.
- Q3. 파라미터를 초기화(Factory Reset)하고 싶습니다.
- A: Fn005 메뉴를 통해 가능합니다. 하지만 초기화 시 기존의 게인 값이나 엔코더 설정이 날아가므로 반드시 백업 후 진행해야 합니다.
- Q4. 220V 단상 전원으로 구동 가능한가요?
- A: 네, SGDM-10AC 모델은 단상 220V 입력을 지원합니다. 다만 대용량 운전 시 전압 강하를 방지하기 위해 L1, L2 단자 결선을 정확히 확인해야 합니다.
- Q5. 단종되었는데 Sigma-V(시그마 5)로 교체 가능한가요?
- A: 가능합니다. 하지만 커넥터 핀 배열과 엔코더 분해능이 다르므로 배선 개조와 파라미터 변환 작업이 필수입니다.
🚨 3. 핵심 알람 코드 및 상태 표시 (Alarm Codes)
SGDM 시리즈 전면 7세그먼트에 표시되는 주요 에러 코드입니다.
| 알람 코드 | 의미 (Description) | 조치 방법 (Action) |
| A.02 | Parameter Error | 파라미터 체크섬 오류. 재설정 또는 보드 점검 |
| A.10 | Overcurrent | 출력 단락 점검, IPM 및 전류 센서 점검 |
| A.32 | Regeneration Overload | 제동 저항 배선 및 저항치 점검, 감속 시간 연장 |
| A.40 | Overvoltage | 입력 전압 확인, 제동 회로 내부 소자 점검 |
| A.71 / A.72 | Overload | 기구부 고착 확인, 서보 용량 및 게인 설정 확인 |
| A.81 / A.84 | Encoder Error | 엔코더 케이블 쉴드 상태 및 내부 수신 회로 점검 |
