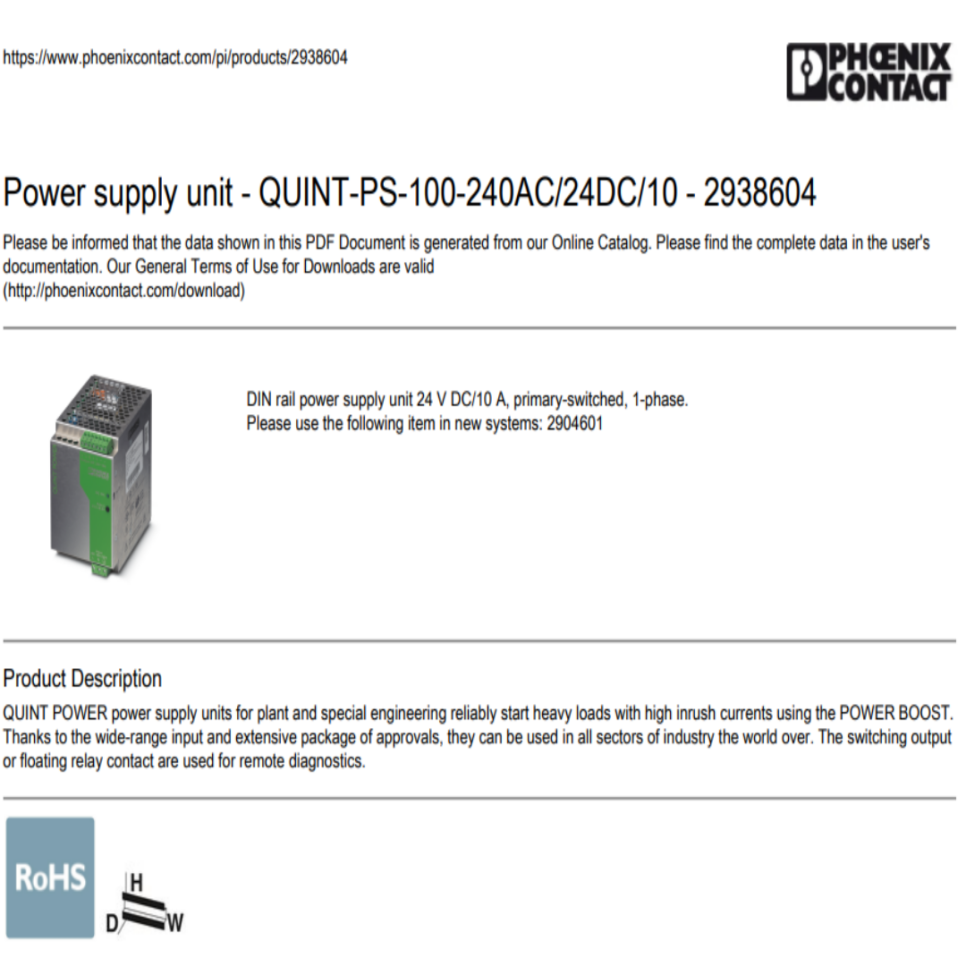

피닉스컨텍트 파워서플라이 QUINT-PS-100-240AC 메뉴얼 다운로드

2938604.pdf

0.48MB







30년 경력의 전자기기 전문가로서, 산업용 전원 공급 장치의 표준이자 극강의 신뢰성을 자랑하는 피닉스컨텍트(Phoenix Contact) QUINT-PS/1AC/24DC/10 (QUINT-PS-100-240AC) 모델에 대한 정밀 분석 리포트를 작성해 보았습니다.



이 모델은 전 세계 공장 자동화 라인에서 가장 흔히 볼 수 있는 24V 10A급 파워 서플라이입니다.

독일의 정밀 공학이 집약되어 설계 수명이 매우 길지만, 10년 이상 연속 가동 시 발생하는 특유의 노후 증상이 있습니다.

---

🔌 피닉스컨텍트 QUINT POWER 완벽 가이드: 전문가용 유지보수 비책

QUINT 시리즈는 단순한 변압기를 넘어, SFB(Selective Fuse Breaking) 기술 등 정밀한 보호 회로가 탑재된 고성능 장비입니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   출력 전압 불안정 및 리플(Ripple) 증가: 24V 출력이 흔들리거나 미세한 고주파 노이즈가 섞여 나옵니다. 내부 2차측 출력 콘덴서의 전해액이 열화되어 필터링 능력이 떨어졌을 때 발생하며, 민감한 센서류의 오작동을 유발합니다.
2.   부팅 불가 (Tick-Tick 소음): 전원을 켰을 때 내부에서 '틱-틱' 소리만 나고 출력이 나오지 않는 현상입니다. 스타트업 회로의 저항이나 콘덴서가 손상되어 메인 스위칭 회로를 기동시키지 못할 때 나타납니다.
3.   부하 인가 시 전압 드롭 (Power Sag): 무부하 시에는 24V가 잘 나오다가, 부하(솔레노이드, 모터 등)가 작동하는 순간 전압이 뚝 떨어지는 증상입니다. 메인 평활 콘덴서의 용량 부족이 주원인입니다.
4.   DC OK 접점 불량: 전압은 정상 출력되지만, 상위 PLC로 보내는 DC OK 모니터링 접점이 붙지 않는 고장입니다. 내부 릴레이나 포토커플러의 수명이 다했을 때 발생합니다.
5.   내부 서지 보호 소자 파손: 번개나 라인 노이즈로 인해 입력단의 바리스터(MOV)가 터지는 경우입니다. 외관상으로는 멀쩡해 보여도 입력 퓨즈가 자꾸 끊어진다면 이 부분을 확인해야 합니다.

---

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. 전면의 'DC OK' LED가 깜빡거립니다.
  •   A: 출력 전압이 설정값(보통 21.5V) 이하로 떨어졌거나 출력이 과부하 상태임을 의미합니다. 부하 측의 단락(Short) 여부를 먼저 확인하십시오.
•   Q2. 가변저항(V.ADJ)으로 전압을 어디까지 올릴 수 있나요?
  •   A: 보통 18V ~ 29.5V DC 범위 내에서 조정 가능합니다. 긴 배선으로 인한 전압 강하를 보상하기 위해 25V~26V 정도로 높여 사용하는 경우가 많습니다.
•   Q3. 병렬 연결(Parallel operation)이 가능한가요?
  •   A: 네, 동일 모델 두 대를 병렬로 연결하여 용량을 늘릴 수 있습니다. 이때 두 장비의 출력 전압을 최대한 동일하게 맞추는 것이 핵심입니다.
•   Q4. 설치 방향이 성능에 영향을 미치나요?
  •   A: 매우 중요합니다. 대류 냉각 방식이므로 반드시 세로 방향(DIN 레일 수직 장착)으로 설치해야 합니다. 가로로 눕히면 방열이 안 되어 수명이 급감합니다.
•   Q5. 'U < 0.9 x Un' 신호는 무엇인가요?
  •   A: 출력 전압이 정격의 90% 이하로 떨어졌을 때 보내는 예비 경보입니다. 시스템이 셧다운되기 전 조치를 취하라는 신호입니다.

---

🚨 3. 핵심 상태 표시 및 알람 진단

QUINT-PS 전면부의 LED와 신호 접점을 통해 상태를 즉시 진단할 수 있습니다.

상태 표시	의미 (Description)	조치 방법 (Action)
DC OK (Green ON)	출력 정상	24V DC가 안정적으로 공급 중임
DC OK (Flashing)	전압 저하 (U < 21.5V)	과부하 여부 확인 및 가변저항을 통한 전압 보정
DC OK (OFF)	출력 없음	입력 전원(AC 100-240V) 유입 확인 및 내부 퓨즈 점검
I > In (Boost)	과전류 공급 중	POWER BOOST 기능 작동 중. 부하의 정격 전류 재계산 필요
No Signal 접점	감시 신호 단절	DC OK 릴레이 접점(13, 14번) 결선 상태 확인

더 많은 수리사례는 다음 페이지에서 확인하실 수 있습니다.
