안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
대구시 달성공단 소재 제조업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S-70B 긴급 수리 사례입니다.

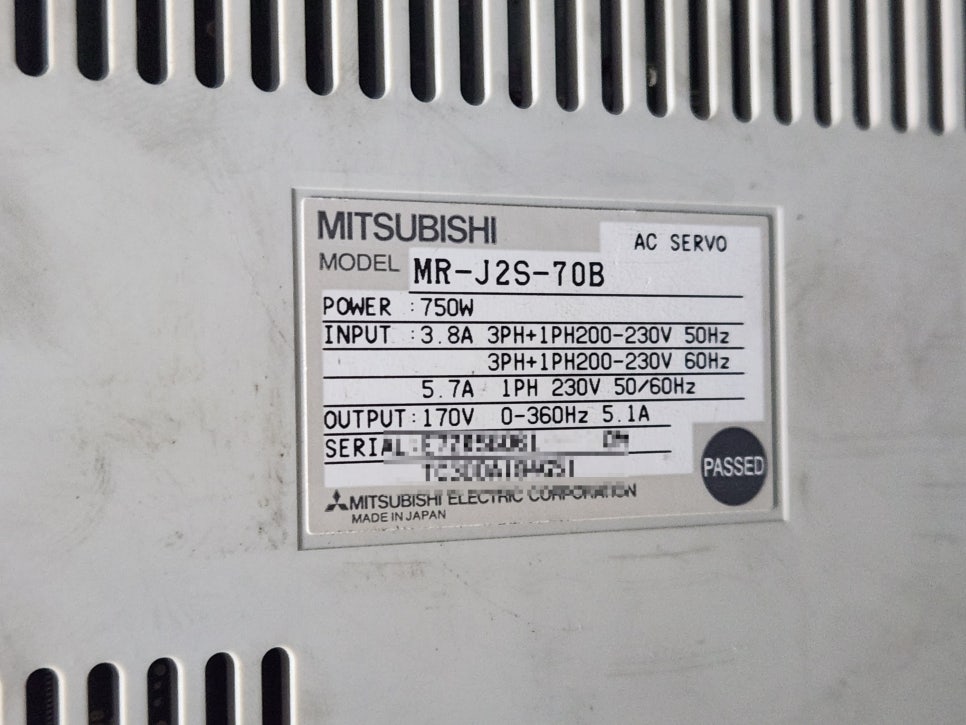

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-70B 알람 발생, 에러코드 E17 수리 완료



• 모델명: MR-J2S-70B



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: 알람 발생, 에러코드 E17



• 수리 과정: E17 알람 수리



미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-70B 알람 발생, 에러코드 E17 수리 완료





미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-70B 알람 발생, 에러코드 E17 수리 완료





미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-70B 알람 발생, 에러코드 E17 수리 완료





미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-70B 알람 발생, 에러코드 E17 수리 완료

🚨 [긴급 수리] 미쓰비시 MR-J2S-70B "E17 알람" 복구 완료

고객사 제조공정의 핵심인 서보 시스템이 E17 알람으로 완전 정지되었으나,

(주)메트영남의 정밀 진단과 소자 레벨 수리를 통해 정상화되었습니다.

1. 고장 증상 및 현황

•   모델명: MITSUBISHI MR-J2S-70B
•   에러 코드: E17 (Overcurrent Protection) - 과전류 보호 알람
•   현상: 전원 재인가 시에도 알람이 즉시 발생하며 모터 구동 불능상태 유지

2. 정밀 진단 결과 (Diagnosis)

단순 알람 소거가 아닌, 하드웨어적 파손 부위를 정확히 포착했습니다.

•   내부 발열 누적: 냉각팬 작동 불량으로 인해 장시간 내부 온도가 상승한 상태 확인
•   파워 모듈 손상: IGBT 모듈 일부 단락(Short) 확인 (과전류 발생의 직접적 원인)
•   연쇄 회로 파손: IGBT 단락의 영향으로 게이트 드라이버 IC 및 보호 다이오드, 전류 검출 회로까지 손상 범위 확대

3. (주)메트영남의 핵심 수리 공정

소손된 부품을 신품으로 교체하고 회로를 재정비하여 신차 수준의 컨디션으로 회복시켰습니다.

수리 항목	상세 내용
파워 소자 교체	손상된 IGBT 모듈을 신품으로 교체 및 써멀컴파운드 재도포
제어 회로 수리	게이트 드라이버 IC, 보호 다이오드 교체 및 파형 안정화 확인
검출 회로 보정	오차가 발생한 션트 저항 및 전류 센서 교체로 정밀도 확보
소모성 파트 리뉴얼	ESR(등가직렬저항)이 상승한 전해콘덴서 및 냉각팬 교체

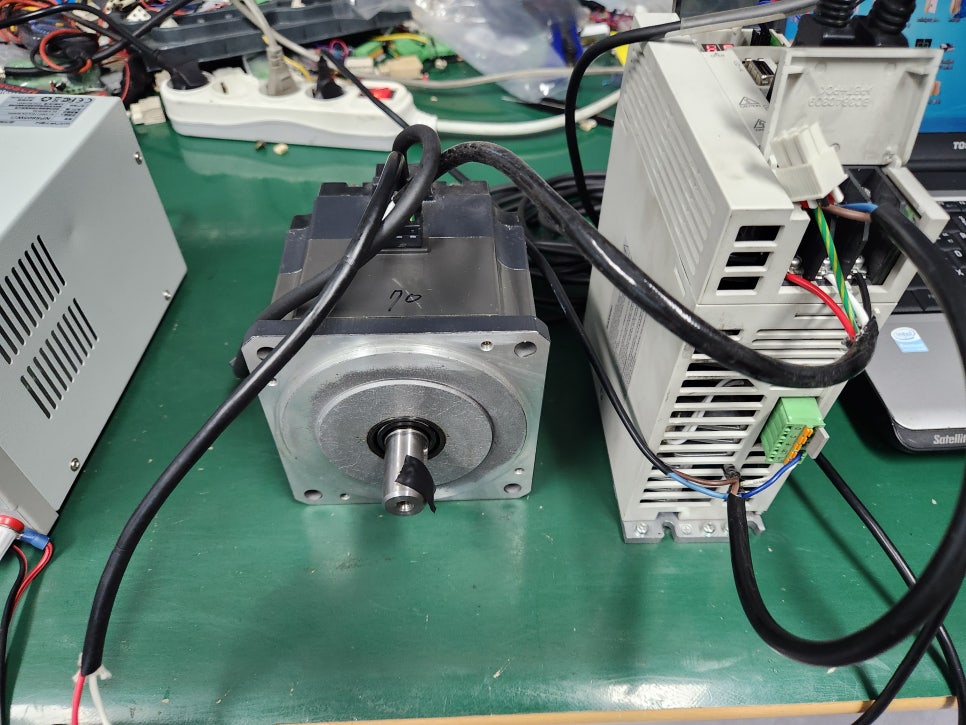

4. 철저한 최종 테스트 (Final Test)

수리 완료 후 실제 가동 환경보다 가혹한 조건에서 검증을 완료했습니다.

1. 무부하/부하 운전: 정격 전류 범위 내에서 알람 없이 안정적인 모터 구동 확인
2. 열화 테스트: 3시간 연속 운전 시에도 60℃ 이하의 안정적인 온도 유지 확인
3. 보호 기능 검증: 실제 과부하 상황 발생 시 보호회로가 정상 트리거되는지 최종 체크



🛠️ 서보드라이브 수리, 왜 (주)메트영남인가?

미쓰비시 MR-J2S 시리즈는 단종 수순에 있어 정밀 수리를 통한 수명 연장이 필수적입니다.

• 단종 모델 완벽 대응: J2S, J3, J4 등 야스카와/미쓰비시 전 라인업 부품 상시 보유
• 소자 레벨 수리 전문: 보드 전체 교체가 아닌 고장 난 소자만 찾아내어 비용 절감 및 빠른 납기 실현
• 대구·경북 지역 긴급 대응: 생산 라인 중단 시 최우선 점검 및 긴급 수리 프로세스 가동

"MR-J2S-70B의 E17 알람은 방치할 경우 모터 소손으로 이어질 수 있습니다.
(주)메트영남의 신속한 소자 교체로 설비의 안전과 가동률을 동시에 지키세요."



미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-70B 알람 발생, 에러코드 E17 수리 완료









철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
