안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경기도 용인에 위치한 아파트관리사무소에서 입고된 동방전자의 소방수신기 파워 PSM800 긴급 수리 사례입니다.

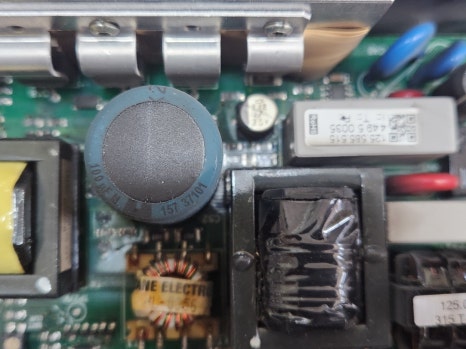

동방전자 소방수신기 파워 PSM800 출력전압 불능 수리 완료



• 모델명: PSM800



• 제조사: 동방전자



• 품목: 소방수신기 파워



• 증상: 출력전압 불능



• 수리 과정: PCB불량소자 교체

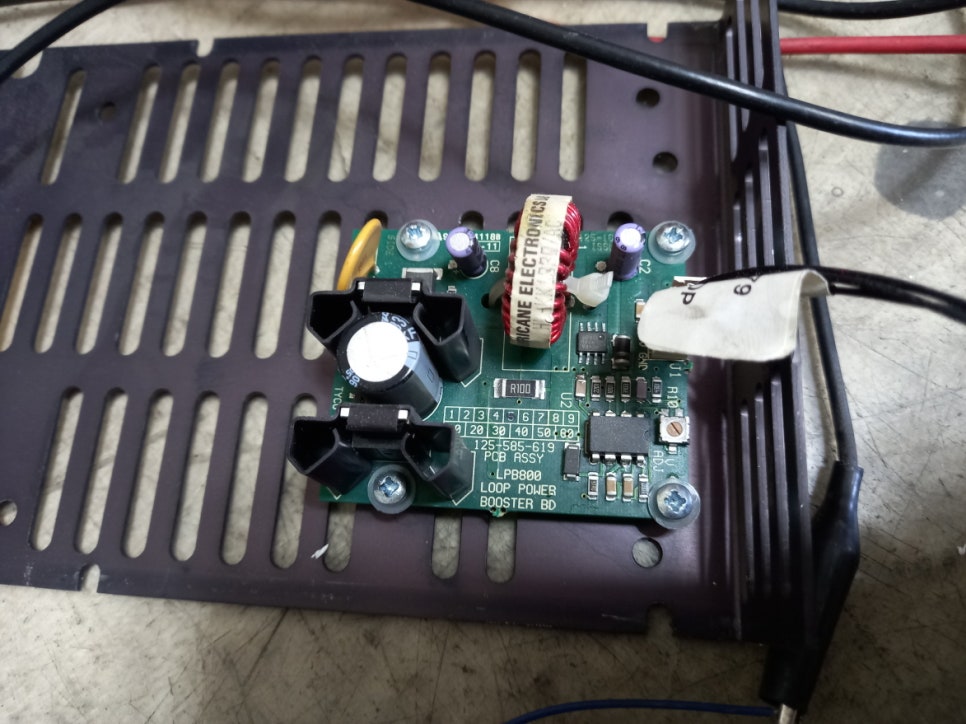

동방전자 소방수신기 파워 PSM800 출력전압 불능 수리 완료

동방전자 소방수신기 파워 PSM800 출력전압 불능 수리 완료



동방전자 소방수신기 파워 PSM800 출력전압 불능 수리 완료

동방전자 소방수신기 파워 PSM800 출력전압 불능 수리 완료



동방전자 소방수신기 파워 PSM800 출력전압 불능 수리 완료



동방전자 소방수신기 파워 PSM800 출력전압 불능 수리 완료



PSM800은 대형 R형 수신기(Pro-A MUX 등)에 탑재되어 시스템 전체와 예비전원을 관리하는 고출력 전원 공급 장치로,

고장 시 화재 감시 체계 전체가 마비될 수 있는 매우 중요한 부품입니다.



⚠️ PSM800 주요 고장 증상 5가지

1.   출력 전압 부재 (No Output): 이번 사례와 같이 DC 24V/27V 전압이 전혀 나오지 않는 현상입니다. (1차측 FET 또는 PWM 제어 회로 파손)
2.   배터리 충전 불량 및 단선 알람: AC 전원은 정상이나 수신기에서 '예비전원 이상' 알람이 뜨고 충전이 되지 않습니다. (충전 제어부 회로 및 릴레이 불량)
3.   부하 시 전압 강하: 무부하 상태에서는 전압이 측정되나, 수신기 부하가 걸리면 전압이 뚝 떨어지며 시스템이 리셋됩니다. (출력 평활 콘덴서 노후화)
4.   간헐적 시스템 다운: 수신기가 예기치 않게 재부팅되거나 통신 에러를 유발합니다. (전원 공급부의 노이즈/리플 증가)
5. 내부 발열 및 타는 냄새: 내부 소자의 단락으로 인해 열이 발생하며 기판이 변색되거나 타는 냄새가 납니다.

---

💡 사용자가 가장 궁금해하는 사항 5가지

1.   PSM800과 PSM800A는 호환되나요?
   •   기본 사양은 비슷하지만 내부 회로 구성이나 커넥터 사양이 조금씩 다를 수 있으므로, 반드시 명판의 세부 모델명과 파트 넘버를 확인해야 합니다.
2. 배터리를 새로 갈았는데도 왜 전원 이상 알람이 뜨나요?
   •   배터리 문제가 아니라 파워 모듈 내부의 배터리 감시/충전 회로가 고장 났기 때문입니다. 이 경우 배터리를 아무리 갈아도 해결되지 않으며 보드 수리가 필수입니다.
3. 수리하는 동안 소방 감시는 어떻게 하나요?
   •   수신기가 꺼지면 법적으로 위험할 수 있으므로, (주)메트영남은 신속한 당일 수리를 원칙으로 하거나 교체용 예비 보드 활용을 권장합니다.
4. 퓨즈(Fuse)만 직접 갈아도 될까요?
   •   퓨즈가 끊어졌다는 것은 내부 회로에 이미 합선(Short)이 발생했다는 신호입니다. 원인 해결 없이 퓨즈만 교체하면 더 큰 소손이 발생할 수 있으니 주의해야 합니다.
5. 수리 후 기대 수명은 어느 정도인가요?
   •   (주)메트영남에서는 고장 난 부품 외에도 수명이 다한 소모성 부품(콘덴서 등)을 일괄 교체하므로, 신품급 성능으로 수년 이상 안정적인 사용이 가능합니다.

---

🚨 PSM800 관련 주요 알람 코드 및 상태

R형 수신기 전면 디스플레이에 표시되는 관련 메시지입니다.

메시지 / 알람	의미 (Description)	주요 원인 및 조치 방법
교류전원 이상	AC 220V 입력 부재	차단기 확인 또는 파워 모듈 입력단 퓨즈/서지 보호기 점검.
예비전원 이상	배터리 연결 또는 충전 불량	배터리 커넥터 접촉 불량 또는 파워 내부 충전 회로 고장.
DC 24V 저전압	출력 전압이 기준치 이하	파워 모듈 노후화로 인한 전압 강하. (정밀 수리 필요)
수신기 Down	전체 전원 공급 중단	파워 모듈 1차측 파손으로 인한 출력 완전 차단.
BAT 단선/결손	배터리 감시 회로 오류	배터리 퓨즈 단선 또는 파워 내부 전압 검출 회로 불량.

---

📢 소방 파워 전문 수리: (주)메트영남

동방전자 PSM800 모델은 단종되었거나 신품 가격이 매우 비싸기 때문에 정밀 수리가 가장 효율적인 대안입니다.

• 수리 내용: 이번 수리 건은 출력 전압 부재의 원인이 되었던 PWM 제어 IC 및 주변 스위칭 소자, 노후 콘덴서를 전량 신품으로 교체하여 복구하였습니다.
• 완벽 테스트: 수리 완료 후 DC 27.3V 정전압 출력 확인과 배터리 절체 테스트를 거쳐 안전하게 납품해 드렸습니다.

소방수신기의 전원 문제로 고민 중이시라면, 풍부한 수리 경험을 가진 (주)메트영남이 완벽하게 해결해 드리겠습니다.



긴급 수리 완료 후 출고하였습니다.

멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.

더 많은 수리사례는 다음 페이지에서 확인하실 수 있습니다.
