안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.

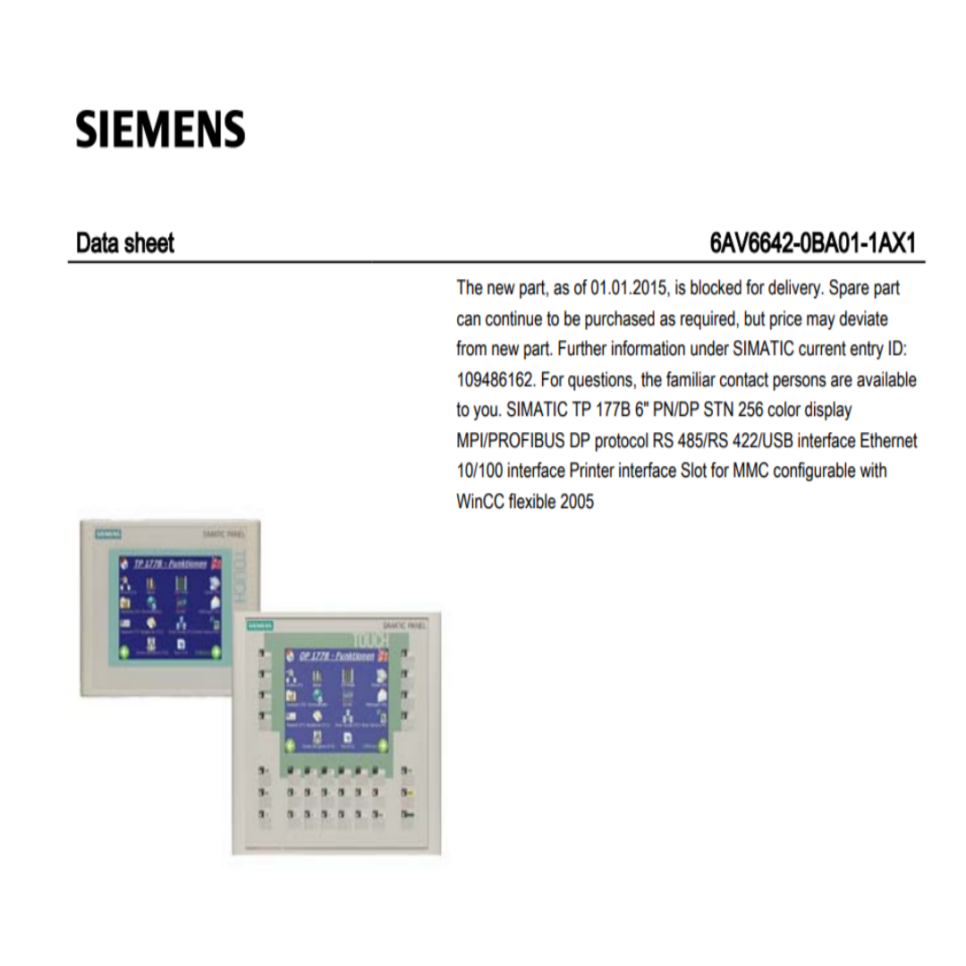

지멘스(SIEMENS)의 터치패널 6AV6642-0BA01-1AX1 메뉴얼



• 모델명: 6AV6642-0BA01-1AX1



• 제조사: 지멘스(SIEMENS)



• 품목: 터치패널



• 증상:



• 수리 과정:



지멘스(SIEMENS) 터치패널 6AV6642-0BA01-1AX1 메뉴얼 다운로드

지멘스 HMI 메뉴얼.pdf

0.13MB

30년 경력의 전자기기 전문가로서, 산업 현장에서 가장 신뢰받는 HMI 중 하나인 지멘스(SIEMENS) SIMATIC 터치패널 OP177B (6AV6642-0BA01-1AX1)에 대한 정밀 분석 리포트를 작성해 보았습니다.



이 모델은 5.7인치 블루 모드(Blue Mode) 디스플레이를 탑재한 베스트셀러 모델로, 견고함이 특징이지만 단종 수순에 들어가면서 최근 백라이트 및 터치 센서 노후화로 인한 수리 문의가 급증하고 있습니다.

---

🖥️ SIEMENS SIMATIC OP177B (6AV6642-0BA01-1AX1) 완벽 가이드

OP177B는 WinCC flexible 또는 TIA Portal을 통해 작화되며, 지멘스 PLC(S7-300/400 등)와의 강력한 호환성을 자랑합니다. 전문가가 분석한 핵심 관리 포인트입니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   화면 흐림 및 백라이트 수명 다함: 화면이 아주 어둡게 보이거나 전원을 켰을 때 잠깐 켜졌다가 꺼지는 현상입니다. 내부 인버터 회로나 냉음극관(CCFL)의 수명이 다한 경우가 많습니다.
2.   터치 좌표 불일치 (Calibration Error): 누르는 곳과 인식되는 곳이 다르거나, 특정 영역이 전혀 눌리지 않는 증상입니다. 산업 현장의 유증기나 분진이 터치 패널 모서리에 침투하여 센서를 압박할 때 발생합니다.
3.   부팅 정지 (Stuck on Boot): "Loading..." 화면에서 더 이상 넘어가지 않는 현상입니다. 내부 플래시 메모리(OS 영역)의 데이터가 깨졌거나 전원부 콘덴서 노후화로 로직 전압이 불안정할 때 나타납니다.
4.   통신 단절 (MPI/DP/PPI): PLC와 데이터를 주고받지 못해 화면에 "####" 표시가 뜨는 증상입니다. 후면 통신 포트의 냉땜이나 트랜시버 IC 소손이 주원인입니다.
5.   전원부 소손 (24V Short): 입력 전극을 반대로 연결하거나 서지 전압 유입으로 내부 보호 소자(바리스터, 퓨즈)가 파손되어 전원이 전혀 들어오지 않는 상태입니다.

---

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. 터치 보정(Calibration)은 어떻게 하나요?
  •   A: 전원을 켤 때 제어판(Control Panel)으로 진입하거나, 이미 부팅된 경우 'OP' 설정 메뉴 내 'Touch' 탭에서 보정할 수 있습니다. 보정 후에도 틀어진다면 패널 교체가 필요합니다.
•   Q2. 백업 배터리가 따로 있나요?
  •   A: OP177B는 데이터를 플래시 메모리에 저장하므로 프로그램 유지를 위한 배터리는 없습니다. 다만, 실시간 시계(RTC) 유지를 위한 배터리는 내부에 장착되어 있습니다.
•   Q3. ProSave를 이용한 이미지 백업이 가능한가요?
  •   A: 네, 지멘스 공식 소프트웨어인 ProSave와 시리얼/MPI 케이블을 사용하여 OS 및 작화 데이터를 백업(Image Backup)할 수 있습니다. 수리 전 필수 작업입니다.
•   Q4. 블루 모드 화면을 컬러로 바꿀 수 있나요?
  •   A: 이 모델명(0BA01)은 하드웨어 자체가 블루 모드 전용입니다. 컬러 화면을 원하신다면 호환되는 다른 상위 모델(예: TP177B Color)로 교체해야 합니다.
•   Q5. USB 포트에 일반 마우스를 꽂아도 되나요?
  •   A: 네, 터치가 고장 났을 때 긴급하게 마우스를 연결하여 조작할 수 있습니다. 하지만 모든 OS 버전에서 드라이버를 완벽히 지원하는 것은 아니니 확인이 필요합니다.

---

🚨 3. 핵심 알람 코드 및 상태 메시지 (System Messages)

OP177B에서 발생하는 주요 시스템 메시지입니다.

메시지 코드	의미 (Description)	조치 방법 (Action)
No connection to PLC	통신 연결 실패	케이블 연결, 스테이션 어드레스(MPI/DP) 일치 여부 확인
Transferred file too large	메모리 부족	불필요한 로그 데이터 삭제 또는 메모리 카드 용량 확인
Application not found	OS/작화 데이터 손상	ProSave를 이용한 OS 갱신 및 작화 재전송(Download)
Touch panel error	터치 컨트롤러 오류	하드웨어 점검 및 터치 패널 커넥터 재장착
System Error 0x...	내부 로직 오류	공장 초기화(Reset to Factory Settings) 시도
