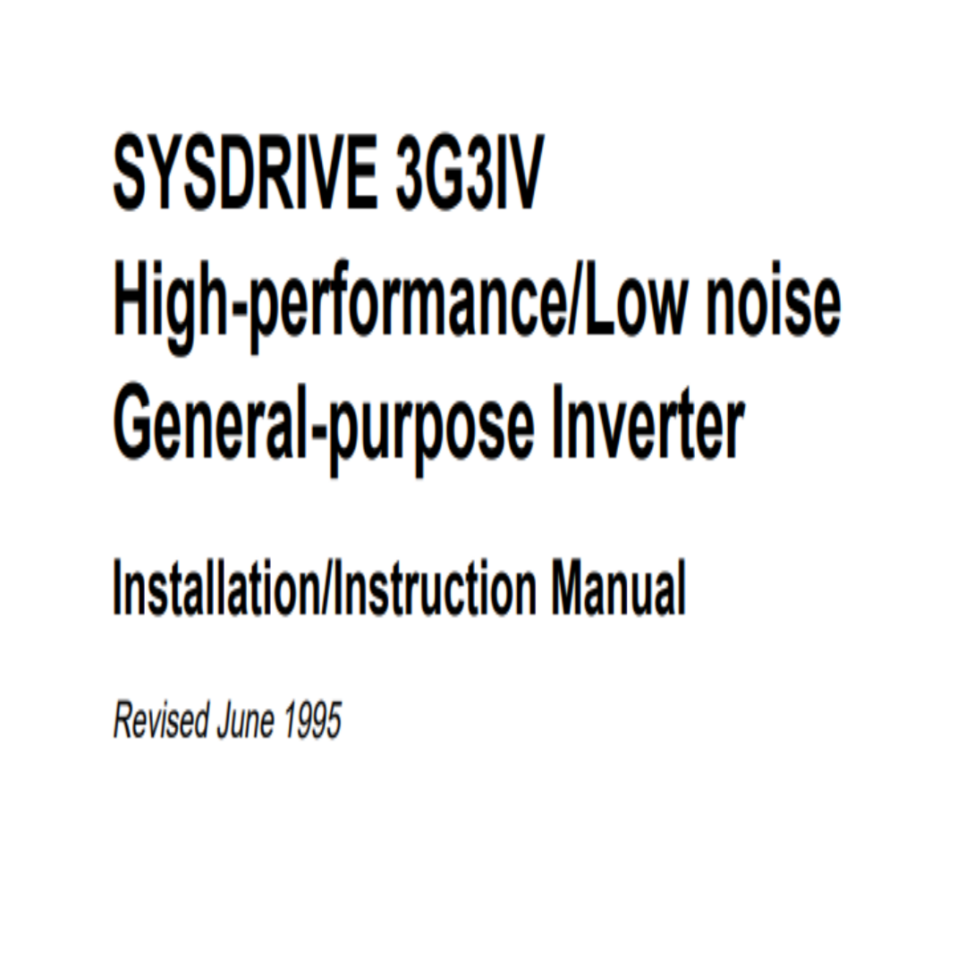

옴론(OMRON) 인버터 OMRON-3G3IV 메뉴얼 다운로드
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
옴론(OMRON)의 인버터 OMRON-3G3IV 메뉴얼
• 모델명: OMRON-3G3IV
• 제조사: 옴론(OMRON)
• 품목: 인버터
• 증상:
• 수리 과정:
30년 경력의 전자기기 전문가로서, 옴론(OMRON)과 야스카와(YASKAWA)의 기술 제휴 시절 탄생한 명기이자,
산업 현장의 워크호스로 불리는 OMRON-3G3IV 시리즈(특히 고성능 벡터 제어형인 IV)에 대한 정밀 분석
리포트를 작성해 보았습니다
3G3IV 시리즈는 야스카와의 V7 또는 G7 플랫폼을 기반으로 제작되어 극강의 신뢰성을 자랑하지만,
이제는 단종 수순을 밟고 있어 노후 소자 관리와 대체 모델 선정이 포스팅의 핵심입니다.
⚡ 옴론(OMRON) 3G3IV 시리즈 인버터 완벽 가이드
3G3IV는 정밀한 토크 제어와 속도 응답성이 뛰어나 엘리베이터, 호이스트, 복잡한 자동화 라인에 주로 사용되었습니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- UV (Undervoltage) 알람: 전압이 정상임에도 발생한다면 내부 충전 릴레이 접점 불량이나 DC Link 평활 콘덴서의 수명 다함이 주원인입니다. 전원을 켤 때 '딸깍' 소리가 약하다면 릴레이 문제를 의심해야 합니다.
- OC (Overcurrent) 알람: 출력 측 IGBT 모듈의 절연 파괴나 게이트 드라이브 회로의 소자(포토커플러 등) 노화로 인해 발생합니다. 모터 없이 인버터 단독 실행 시에도 OC가 뜬다면 내부 회로 고장입니다.
- GF (Ground Fault) 알람: 출력 전류의 합이 0이 되지 않을 때 발생합니다. 실제 지락이 없다면 내부 **전류 검출 센서(CT)**의 오차나 제어 보드의 아날로그 회로 열화가 원인입니다.
- CPF00/01 (Control Panel Comm. Error): 조작 패널(Digital Operator)과 본체 간의 통신 불량입니다. 오래된 장비의 경우 내부 커넥터의 부식이나 메인 CPU 보드의 로직 전압 불안정으로 발생합니다.
- Fan Fault (냉각 팬 고장): 3G3IV는 대형 방열판을 사용하지만, 냉각 팬이 멈추면 OH(Overheat) 알람이 뜨기 전에 내부 소자가 먼저 열변형을 일으킬 수 있어 주기적 교체가 필수입니다.
❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 에러 코드 'oL1'과 'oL2'의 차이는 무엇인가요?
- A: oL1은 모터 과부하(전자 서멀 보호)이고, oL2는 인버터 자체의 과부하입니다. oL2가 뜬다면 인버터 용량이 부하에 비해 작거나 가속 시간이 너무 짧은 상태입니다.
- Q2. 파라미터를 초기화하고 싶습니다.
- A: 파라미터 n001 (또는 모델에 따라 A1-03) 항목에서 '2220'(2선식 초기화) 또는 '3330'(3선식 초기화)을 입력하면 공장 출하 상태로 돌아갑니다.
- Q3. 야스카와(YASKAWA) 인버터와 호환되나요?
- A: 3G3IV는 야스카와 OEM 모델이므로 하드웨어는 거의 동일합니다. 다만 옴론 전용 펌웨어가 탑재된 경우 통신 프로토콜이나 특정 파라미터 번호가 미세하게 다를 수 있으니 주의가 필요합니다.
- Q4. 모터에서 고주파 소음이 너무 심합니다.
- A: 파라미터 n046 (Carrier Frequency) 값을 조절하십시오. 단, 값을 높이면 소음은 줄어들지만 인버터 발열과 누설 전류가 증가하므로 신중히 조정해야 합니다.
- Q5. 단종되었는데 대체 모델은 무엇인가요?
- A: 현재는 옴론 3G3MX2-V1 시리즈나 야스카와 GA700/A1000 시리즈로 교체하는 것이 일반적입니다. 배선 규격과 파라미터 변환 작업이 동반되어야 합니다.
🚨 3. 핵심 알람 코드 및 상태 표시 (Status Messages)
3G3IV의 디지털 오퍼레이터에 표시되는 주요 에러 코드입니다.
| 알람 코드 | 의미 (Description) | 조치 방법 (Action) |
| OC | Overcurrent | 모터 배선 단락 확인, IGBT 출력 소자 및 제어 보드 점검 |
| OV | Overvoltage | 감속 시간(n020) 연장, 제동 저항 결선 및 상태 확인 |
| UV1 | DC Bus Undervoltage | 입력 전원 결상 확인, 내부 충전 저항 및 콘덴서 점검 |
| OL1 / OL2 | Overload | 부하 중량 확인, V/f 패턴 및 가속 시간 재설정 |
| GF | Ground Fault | 모터 절연 측정, 인버터 출력 단자 절연 점검 |
| RR | Braking Transistor Fault | 내부 제동 트랜지스터 소손. 수리 또는 외부 제동 유닛 사용 |
