안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
부산 해운대구 아파트관리사무소에서 입고된 동방전자의 전원반 전원공급장치 PSU450 수리 완료 긴급 수리 사례입니다.



동방전자 전원반 전원공급장치 PSU450 수리 완료



• 모델명: PSU450



• 제조사: 동방전자



• 품목: 소방수신기 파워



• 증상: 출력전압이 전혀 발생하지 않는 증상



• 수리 과정:

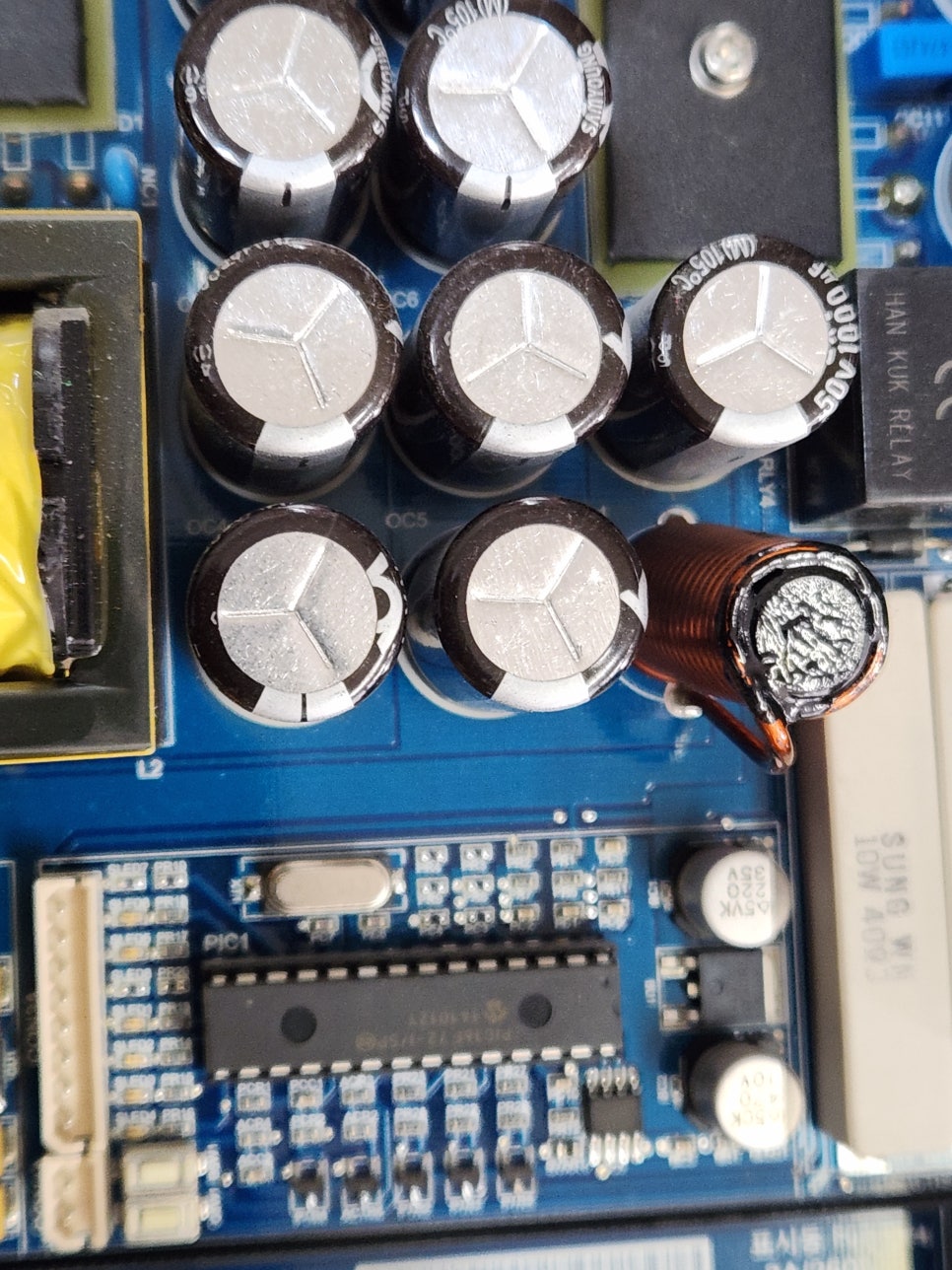

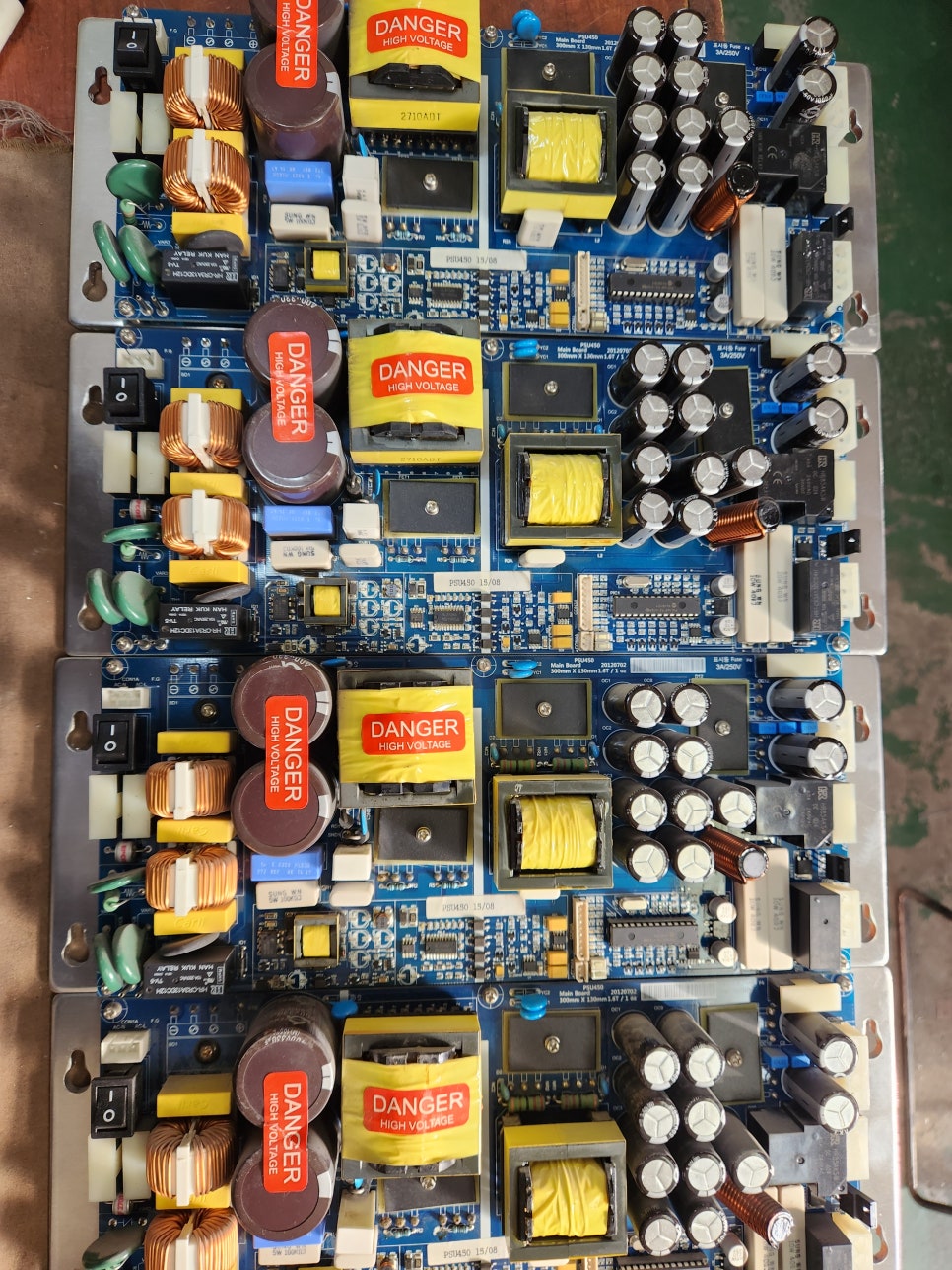

동방전자 전원반 전원공급장치 PSU450 수리 완료



동방전자 전원반 전원공급장치 PSU450 수리 완료

동방전자 전원반 전원공급장치 PSU450 수리 완료



동방전자 전원반 전원공급장치 PSU450 수리 완료



(주)메트영남에서 진행한 동방전자 화재수신기용 전원반 전원공급장치 PSU450 모델의 정밀 점검 및 수리 완료 보고서를 바탕으로 핵심 정보를 정리해 보았습니다.



동방전자의 PSU450은 소방 시스템의 두뇌인 수신기에 안정적인 전원을 공급하는 핵심 유닛입니다.

소방 설비 특성상 24시간 가동되어야 하므로 전원부의 내구성이 무엇보다 중요합니다.

---

⚠️ 주요 고장 증상 5가지

1.   전원 출력 불능 (No Output): 메인 전원은 인가되나 24V/5V 등 수신기 구동에 필요한 전압이 나오지 않습니다. (1차측 스위칭 소자(FET) 및 정류 다이오드 파손)
2.   수신기 '전원 이상' 알람: 전압은 나오지만 전압값이 불안정하여 수신기에 에러를 발생시킵니다. (평활 콘덴서 용량 저하 및 리동방전자 전원반 전원공급장치 PSU450 수리 완료플 전압 발생)
3.   퓨즈 반복 단락 (Fuse Blown): 퓨즈를 교체해도 전원 투입 시 즉시 터집니다. (내부 브릿지 다이오드 또는 스위칭 소자의 단락(Short))
4.   이상 발열 및 탄 냄새: 장비 내부에서 과도한 열이 발생하거나 타는 냄새가 납니다. (과부하 또는 소자 열화로 인한 2차 피해 진행)
5. 배터리 충전 불량: 메인 전원 차단 시 예비 배터리로 전환되지 않거나 충전이 되지 않습니다. (충전 제어 회로 및 릴레이 접점 불량)

---

💡 사용자가 가장 궁금해하는 사항 5가지

1.   소방 검사 지적을 받았는데 즉시 수리가 되나요?
   •   네, PSU450은 소방 현장에서 매우 중요한 부품이므로 (주)메트영남은 관련 자재를 상시 보유하여 최우선적으로 긴급 수리를 지원합니다.
2.   신규 제품으로 교체하는 것과 수리하는 것의 차이는?
   •   PSU450은 단종되거나 신품 가격이 높게 형성되어 있습니다. 정밀 수리를 통해 노후 소자를 일괄 교체하면 신품 대비 훨씬 경제적으로 동일한 성능을 낼 수 있습니다.
3.   수리 후 다시 고장 날 확률은 없나요?
   •   단순히 터진 부품만 가는 것이 아니라, 열화된 콘덴서와 반도체 소자를 전체적으로 리뉴얼(Overhaul)하므로 수리 후 재발률이 매우 낮습니다.
4.   수신기 프로그램에는 영향이 없나요?
   •   전원 공급 장치는 하드웨어적인 전력 변환만을 담당하므로 수신기의 데이터나 프로그램 설정에는 영향을 주지 않습니다.
5.   현장에서 직접 점검할 수 있는 방법은?
   •   테스터기를 이용해 출력 단자의 전압이 정격 전압(예: 24V)을 유지하는지, 전압 변동 폭이 크지 않은지 확인하는 것이 가장 빠릅니다.

---

🚨 주요 알람 코드 및 상태 확인 (소방 수신기 기준)

PSU450 자체에는 코드가 없으나, 수신기 연동 시 나타나는 대표적 증상입니다.

증상 / 상태	의미 (Description)	주요 원인 및 조치 방법
AC 전원 이상	입력 전원 공급 불가	입력측 퓨즈 단선 또는 정류부 회로 파손. (1차측 정밀 수리)
DC 전원 저하	출력 전압 기준치 미달	출력단 평활 콘덴서 노후화로 인한 전압 드롭. (콘덴서 일괄 교체)
예비전원 이상	배터리 라인 결함	충전 회로 소자 고장 또는 배터리 자체 수명 종료.
Power Fail 점멸	시스템 전원 오류	전원반 내부 피드백 회로 이상으로 정상 전압 인식 불가.
고주파 노이즈 발생	출력 리플 과다	스위칭 주파수 필터링 실패. 수신기 오작동 유발 가능.

---

📢 (주)메트영남의 수리 완료 내용 (PSU450)

이번에 입고된 동방전자 PSU450 유닛은 정밀 진단을 통해 완벽하게 복구되었습니다.

• 1차측 스위칭 소자 및 정류부 수리: 과전압 또는 노후로 인해 파손된 스위칭 반도체와 정류 다이오드를 신품으로 교체하였습니다.
• 회로 안정화 작업: 열화가 진행 중인 콘덴서를 고사양 산업용 소자로 교체하여 전압 출력의 안정성을 높였습니다.
• 리플 전압 및 발열 점검: 수리 후 오실로스코프를 이용해 리플(Ripple) 전압을 최소화하고, 부하 테스트 시 이상 발열 여부를 철저히 확인하였습니다.
• 에이징 테스트 완료: 실제 수신기에 연결된 상황을 가정하여 장시간 부하 테스트를 거쳐 신뢰성을 검증했습니다.

동방전자 전원반의 고장으로 소방 시스템 운영에 어려움을 겪고 계신다면,

언제든 (주)메트영남으로 문의해 주시기 바랍니다!



전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
